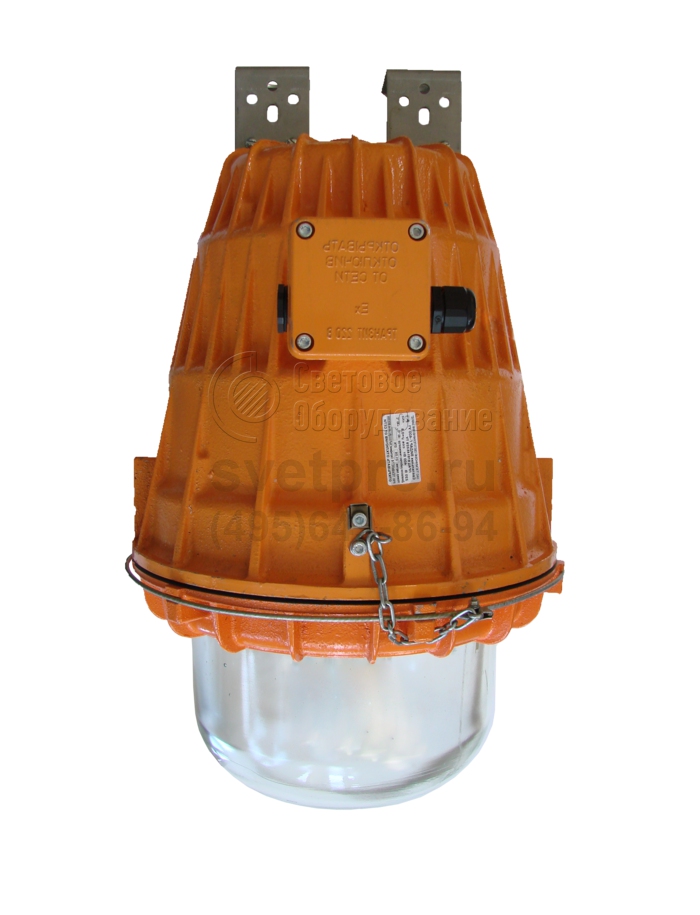

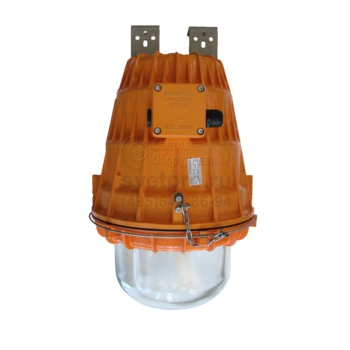

ВИДАР Ламповый светильник общего освещения

Главная > Бренды > Гагаринский СТЗ > ВИДАР Гагаринский СТЗ
Область применения:
  • На предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.
Назначение:
  • Взрывозащищённые
Источник света: Металлогалогенная лампа (МГЛ), Ртутная лампа (ДРЛ), Лампа накаливания (ЛОН), Натриевая лампа (ДНаТ)
Цоколь: E40
Номинальное напряжение: 220 В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Климатическое исполнение: УХЛ1
Артикул производителя: ВИДАР
Мощность: 250-500 Вт
Габаритные размеры: см. чертёж

Производитель «Гагаринский СТЗ», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Осветительные приборы Видар применяют в зонах 1-го и 2-го предприятий по переработке нефти, газообразного топлива, древесины, производству химической, лакокрасочной, текстильной продукции в интересах безопасности в связи с вероятностью образования взрывоопасной среды.

Изделие предназначено для тупикового и транзитного монтажа. Вводная коробка расположена на корпусе. Две универсальные скобы подвеса входят в базовую поставку. Заказная комплектация включает: поворотный подвес, рым-болт, кабельный ввод, отражатель (защитный угол 15°), защитную решетку.

Для установки ДНаТ (250, 400 Вт), ДРИ (250 Вт), ЛОН (500 Вт) предусмотрен патрон Е40. В модельный ряд с газоразрядными лампами входят версии с ЭПРА и без него. Изделия отличаются диапазоном температуры воздушной среды, не способной отразиться на работоспособности: ±40°С и -60°С – +40°С. Электропитание светильника обеспечивает сеть переменного тока.

Первый уровень (1Ex) обеспечивает взрывонепроницаемая оболочка. Ее образует литой алюминиевый корпус и боросиликатный светопропускающий колпак. Этот элемент неразъемно объединен с кольцом, для объединения по резьбе с корпусом проложен резиновый уплотнитель. Степень защиты – IP65.

Описание конструкции

Взрывонепроницаемая оболочка светильника состоит из двух частей – колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.

Общие технические характеристики

Коэффициент мощности, не менее                                         0,85
Группа условий эксплуатации                                                М2
Монтаж

транзитный или тупиковый 3-х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2

Защитный угол (с отражателем)                                            15 градусов
Срок службы                                                                            10 лет
Масса 30 кг

Пример записи для заказа светильника для лампы типа ДНАТ мощностью 250 Вт – «073001 Светильник ВИДАР-Ж-250»

То же для варианта климатического исполнения УХЛ1 – «073002 Светильник ВИДАР-Ж-250 УХЛ1»

Базовый вариант поставки

В базовом варианте светильник поставляется с двумя универсальными скобами подвеса, без решетки и отражателя, с одним кабельным вводом для тупикового монтажа.

Дополнительная комплектация к светильникам, поставляемая по отдельному заказу

Артикул №Наименование для заказаФото
930701

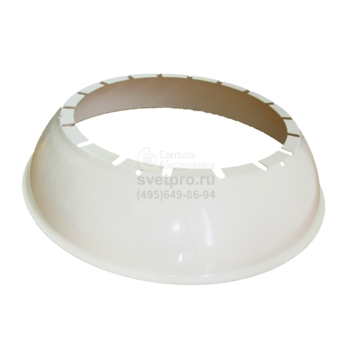

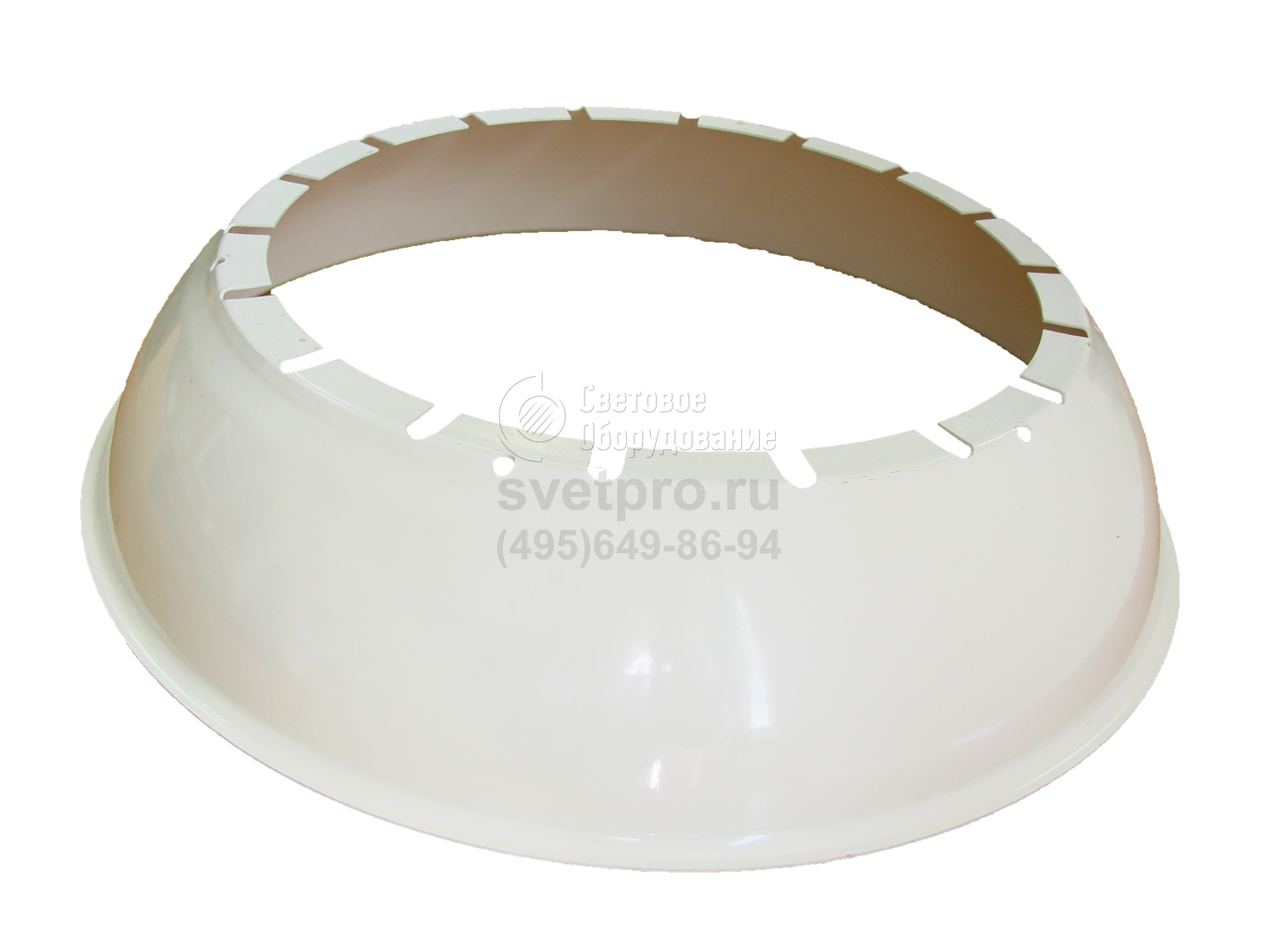

Отражатель «ВИДАР»

940701

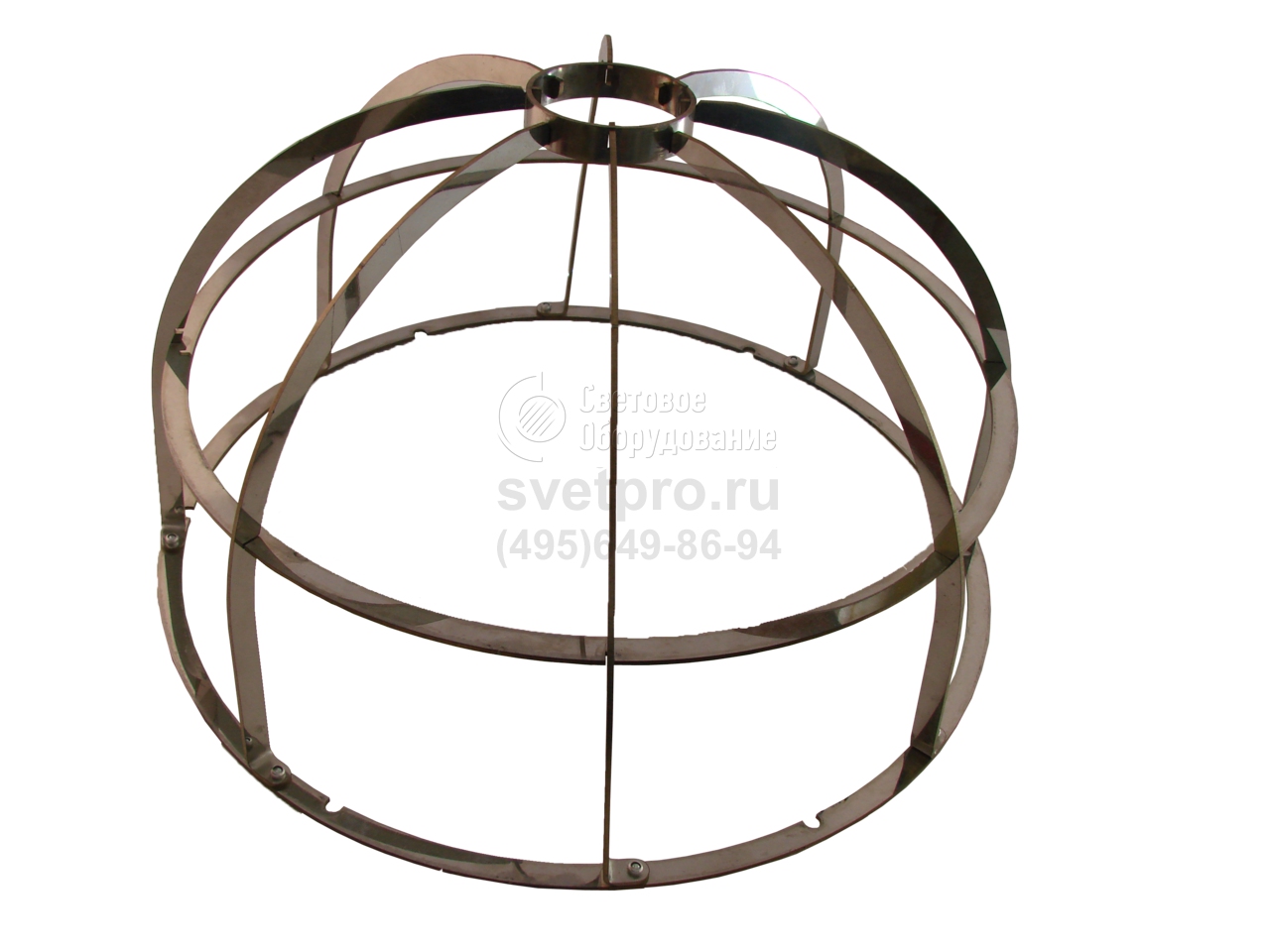

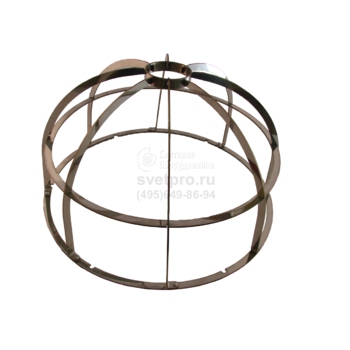

Решётка «ВИДАР»

950701

Поворотный подвес "ВИДАР"

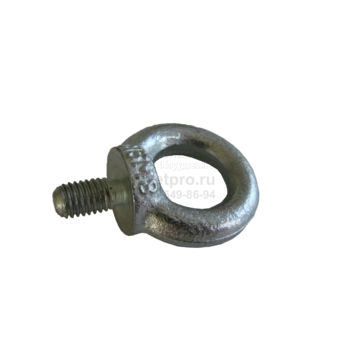

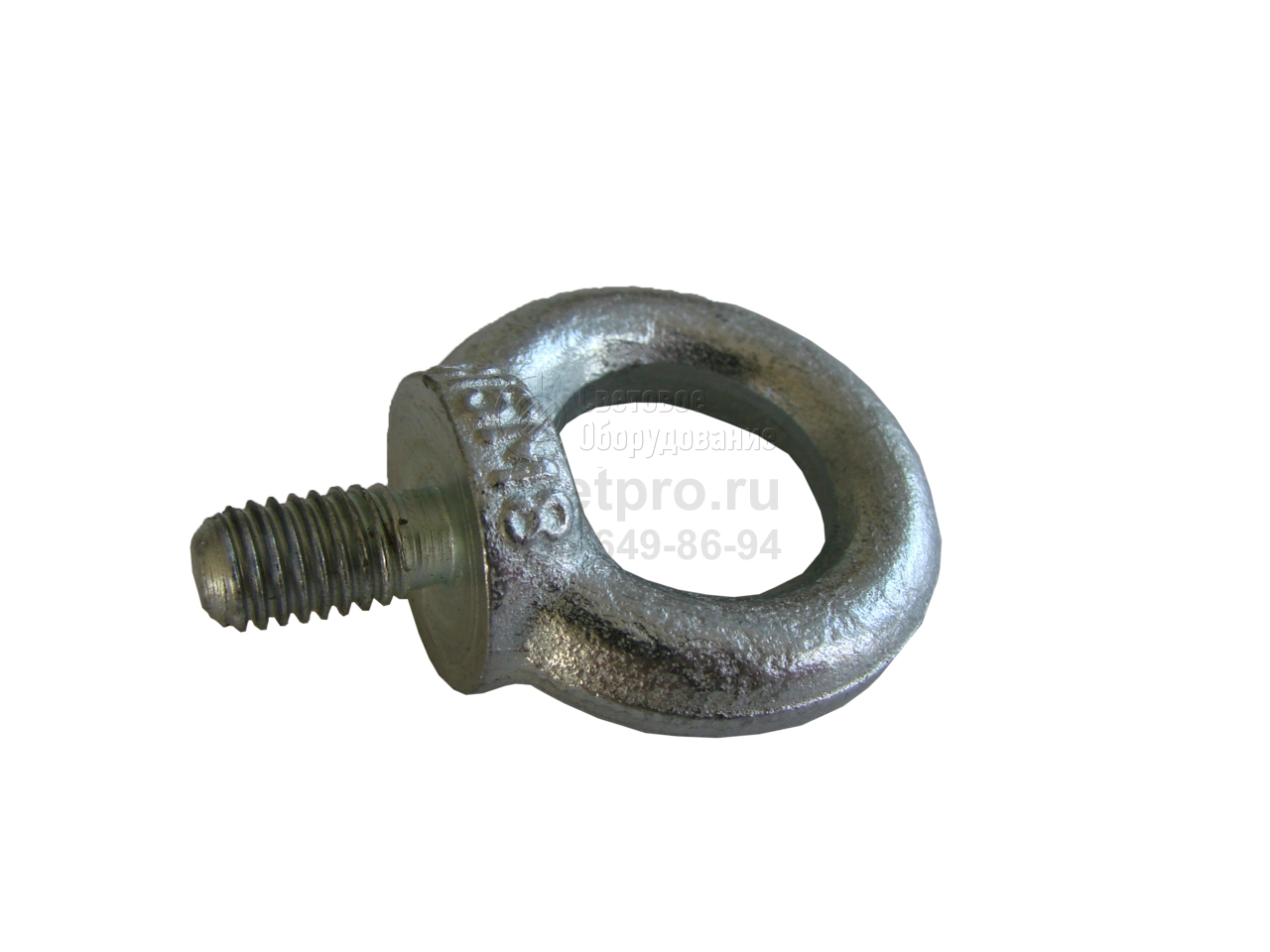

960701 Рым болт М8 – 2 шт.
910001

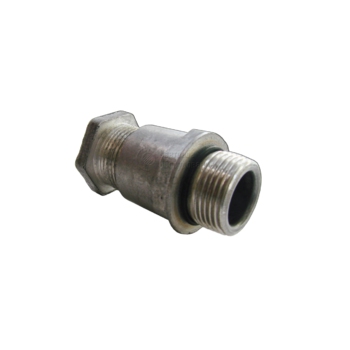

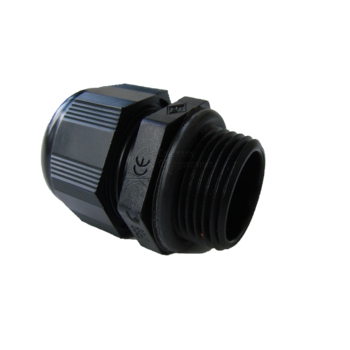

Кабельный ввод «е»

910002

Кабельный ввод «е УХЛ1»*

* Для светильников с климатическим исполнением УХЛ1

Варианты установки и крепежа

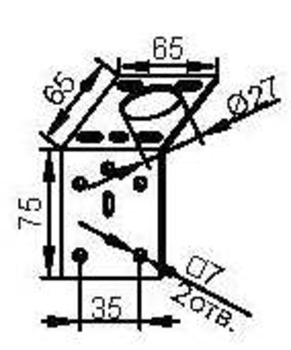

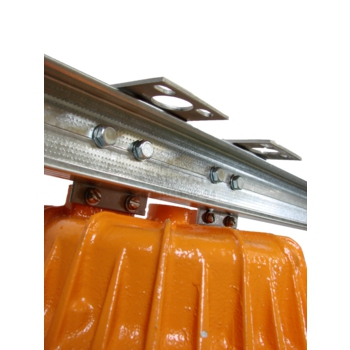

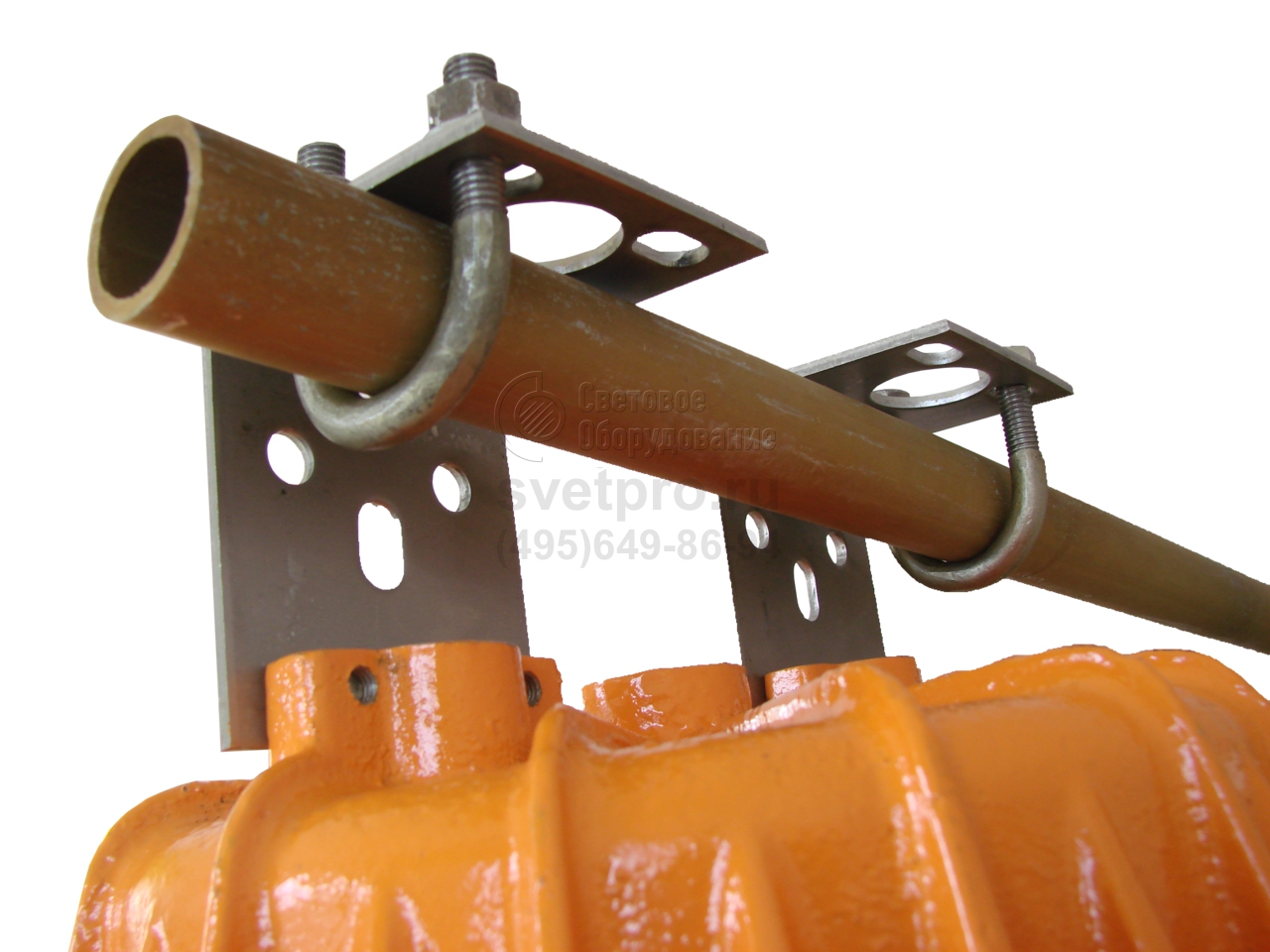

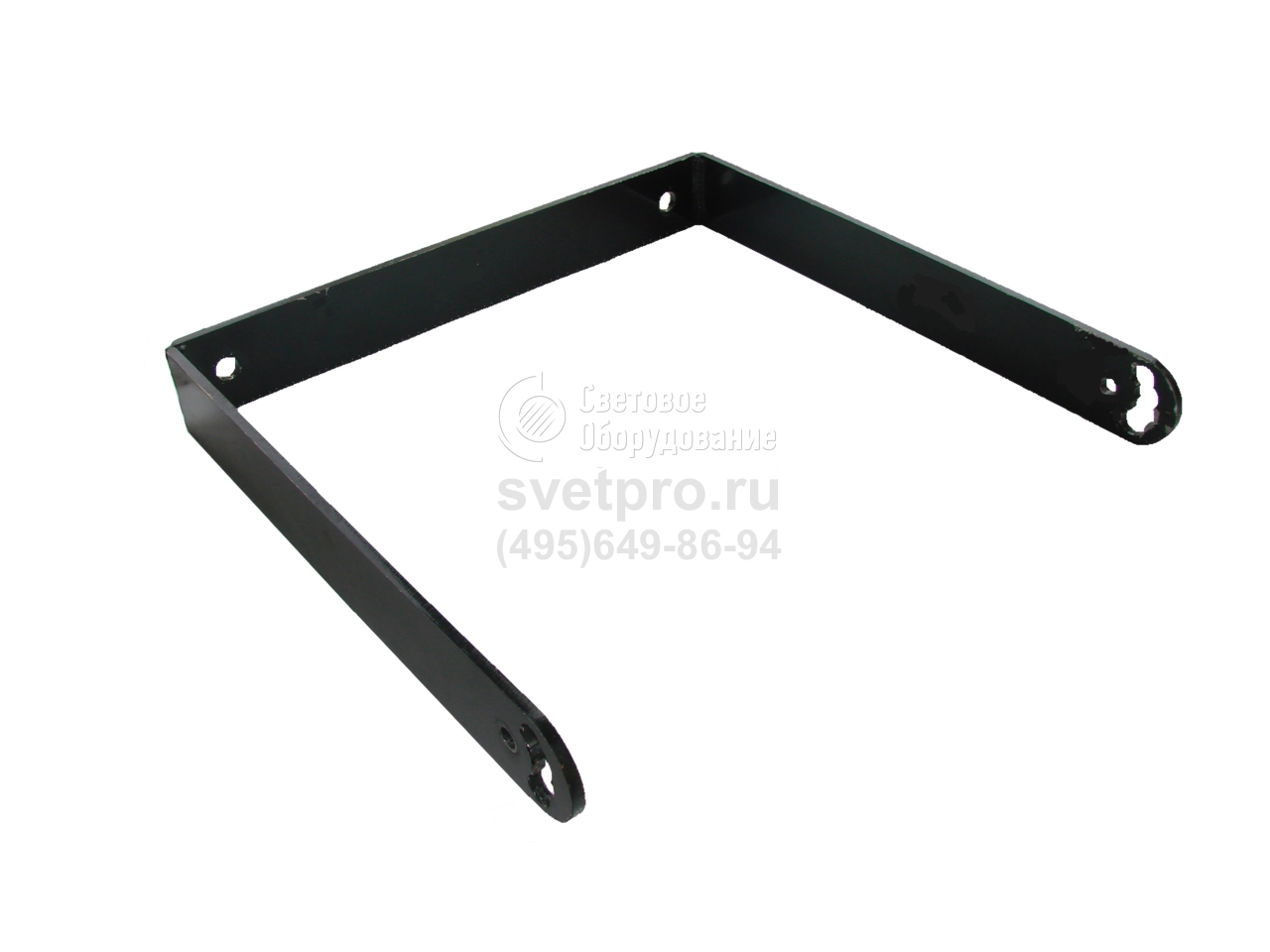

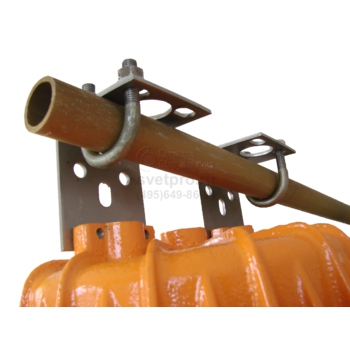

Крепление на трубу с универсальной скобой Крепление на монтажный профиль с универсальной скобой Размеры универсальной скобы подвеса

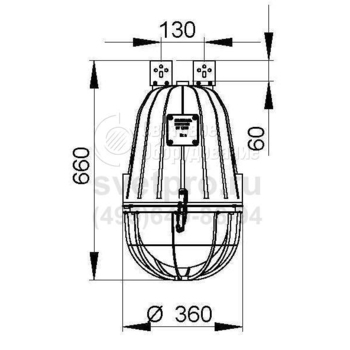

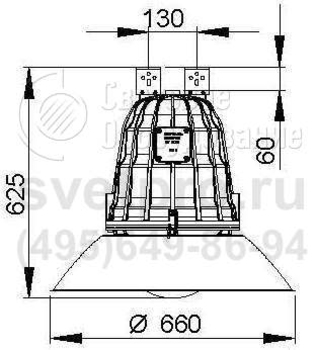

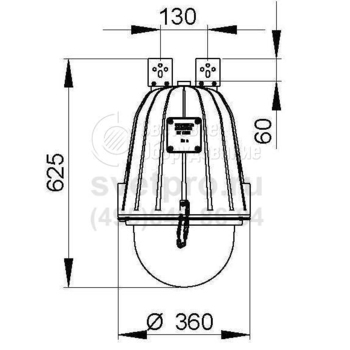

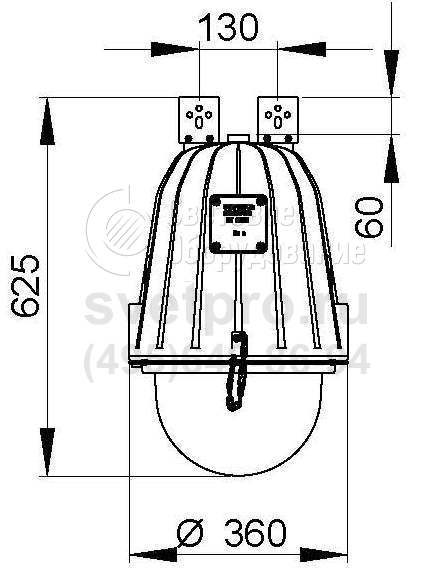

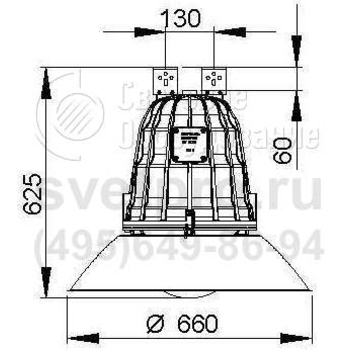

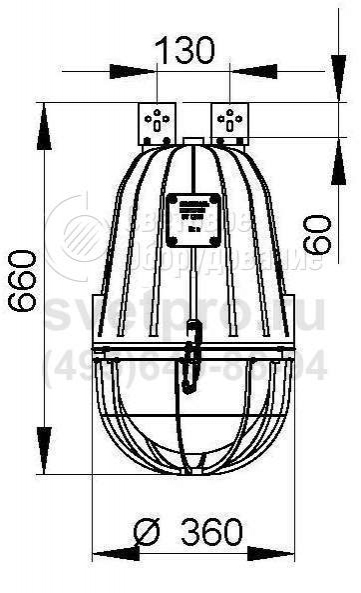

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

НаименованиеМощность лампыТип патронаТип лампыМаркировка взрывозащитыДиапазон рабоч. температурЭПРА
ВИДАР-Г-250 УХЛ1 250 Вт Е40 ДРИ 1Ex d e IIC T5 Gb от -60° до +40° Нет
ВИДАР-Г-250 Э 250 Вт Е40 ДРИ 1Ex d e IIC T5 Gb от -40° до +40° Есть
ВИДАР-Ж-250 250 Вт Е40 ДНАТ 1Ex d e IIC T5 Gb от -40° до +40° Нет
ВИДАР-Ж-250 УХЛ1 250 Вт Е40 ДНАТ 1Ex d e IIC T5 Gb от -60° до +40° Нет
ВИДАР-Ж-250 Э 250 Вт Е40 ДНАТ 1Ex d e IIC T5 Gb от -40° до +40° Есть
ВИДАР-Ж-400 250 Вт Е40 ДНАТ 1Ex d e IIC T4 Gb от -40° до +40° Нет
ВИДАР-Ж-400 УХЛ1 400 Вт Е40 ДНАТ 1Ex d e IIC T4 Gb от -60° до +40° Нет
ВИДАР-Ж-400 Э 400 Вт Е40 ДНАТ 1Ex d e IIC T4 Gb от -40° до +40° Есть
ВИДАР-Н-500 УХЛ1 500 Вт Е40 Лампа накаливания 1Ex d e IIC T4 Gb от -60° до +40° Нет
