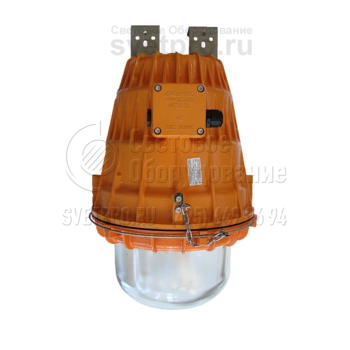

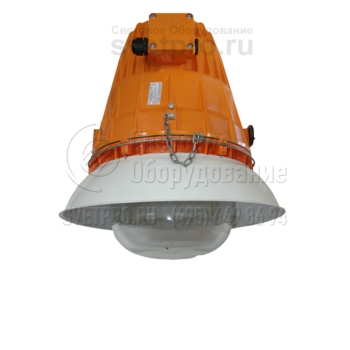

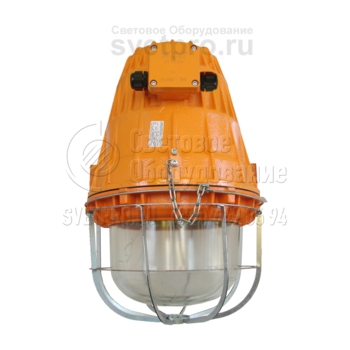

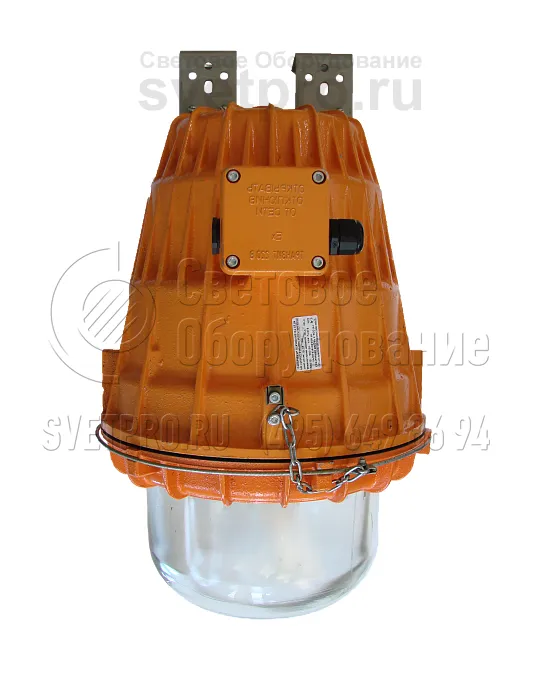

Видар Н Взрывозащищенный светильник с ЛОН
Область применения: |
|
Назначение: |
|
Источник света: | Лампа накаливания (ЛОН) |
Цоколь: | E40 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | Видар Н |
Мощность: | 500 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы Видар Н применяются на объектах, входящих в газовую, нефтяную, химическую, деревообрабатывающую отрасль промышленности, лакокрасочных и текстильных предприятиях. Их использование распространяется на зоны 1 и 2, выделяемые на внутренних и наружных территориях, по причине вероятного образования взрывоопасной среды.
Комплект (2 шт.) универсальных скоб позволяет закрепить светильник (25 кг) на трубе или монтажном профиле. Дополнительные виды креплений: рым-болт и поворотный подвес. Вводная коробка (один кабельный ввод) обеспечивает тупиковый монтаж. Доступность транзитного монтажа реализуется заказом второго ввода. К аксессуарам относится защитная решетка и отражатель (защитный угол 15°).
Габаритный формат и патрон Е40 позволяют применять лампу накаливания мощностью 500 Вт. Источник света сохраняет свою работоспособность при температуре в помещениях или на открытых участках: ±40°С. Модель характеризуется высоким качеством цветопередачи.
Взрывонепроницаемость оболочки обеспечивает резьбовой лабиринт, посредством которого объединяются конструктивные части: корпус и светопропускающий колпак. Боросиликатное стекло залито в металлическое кольцо. Герметичность (IP65) соблюдается наличием резинового уплотнительного кольца.
Конструкция
Взрывонепроницаемая оболочка светильника состоит из двух частей — колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.
Комплект поставки
В базовом варианте светильник поставляется с двумя универсальными скобами подвеса, без решетки и отражателя, с одним кабельным вводом для тупикового монтажа.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Масса | 25 кг |
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2 |
Защитный угол (с отражателем) | 15 градусов |
Срок службы | 10 лет |
Дополнительная комплектация
Фото | Наименование товара | Код |
---|---|---|
Кабельный ввод «e» Schlemer | 910001 | |

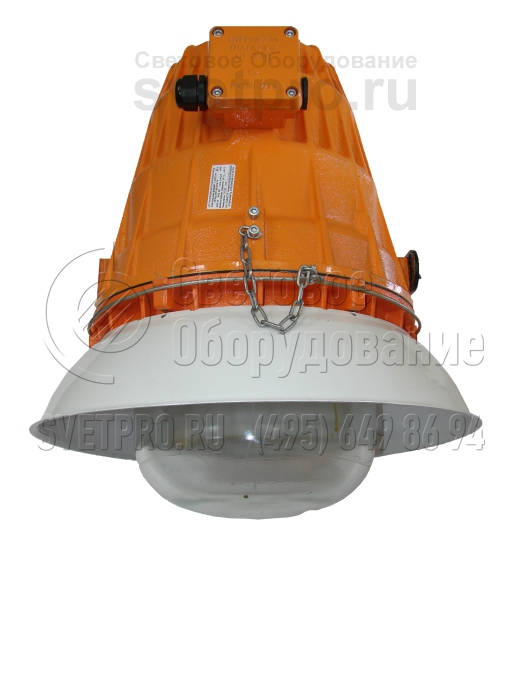

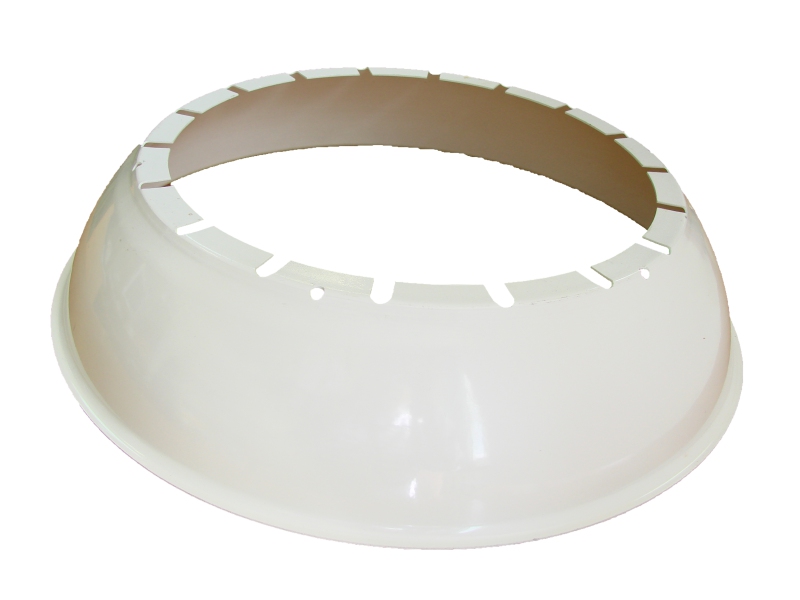

Отражатель «ВИДАР» | 930701 | |

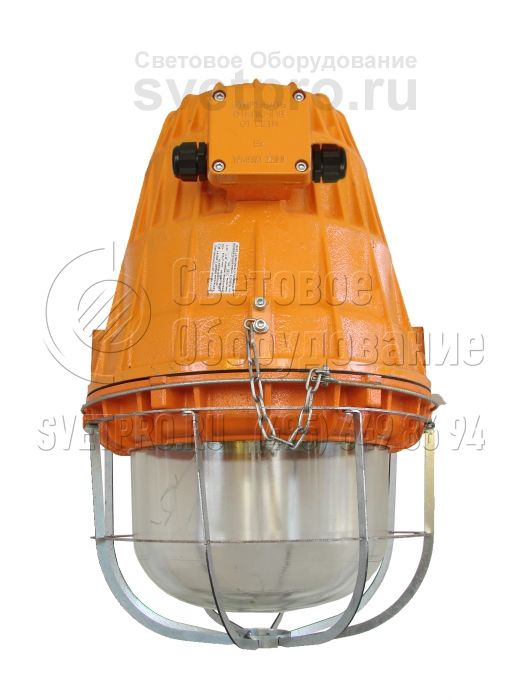

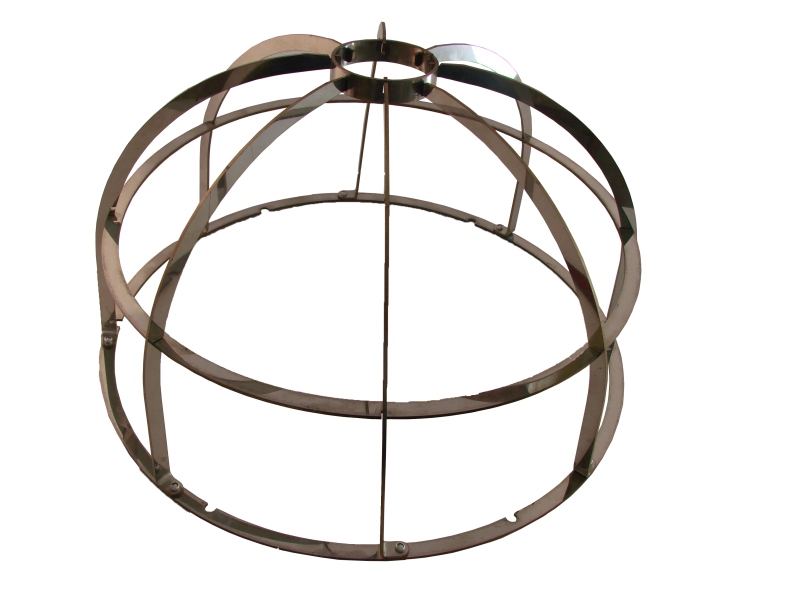

Решётка «ВИДАР» | 940701 | |

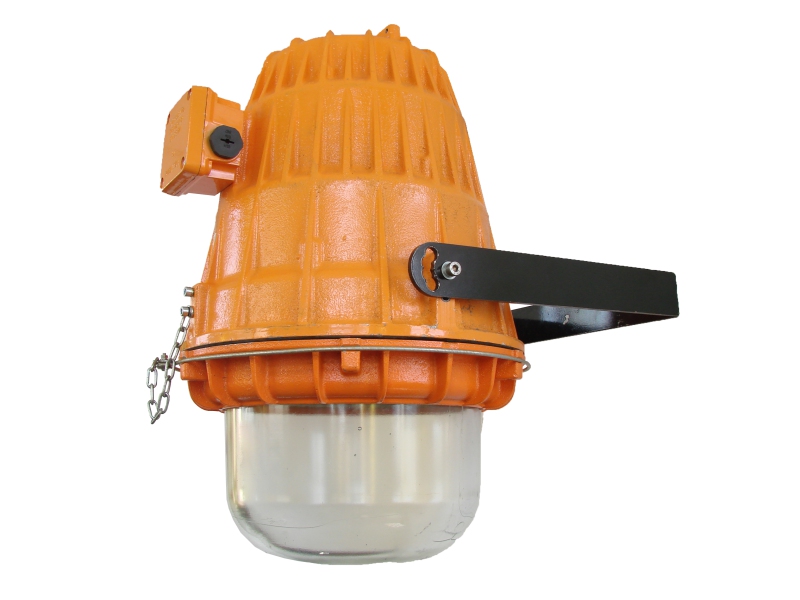

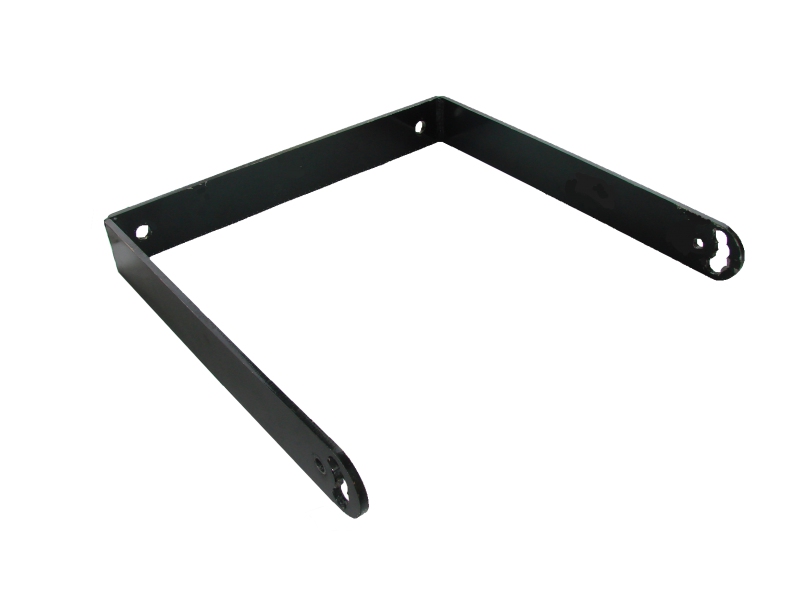

Поворотный подвес «ВИДАР» | 950701 | |

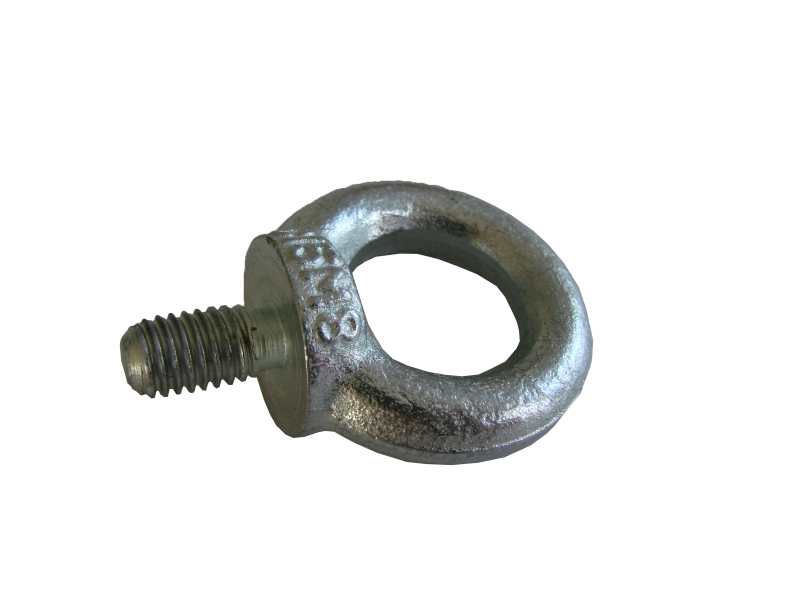

Рым болт М8 – 2 шт. | 960701 |

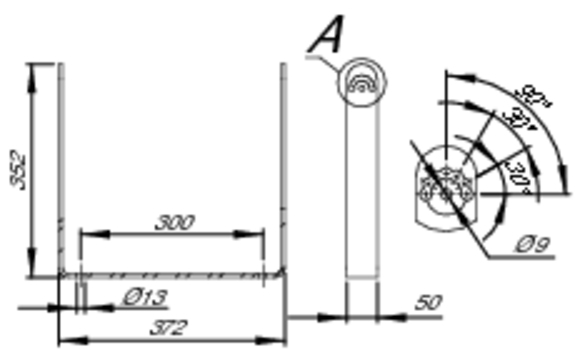

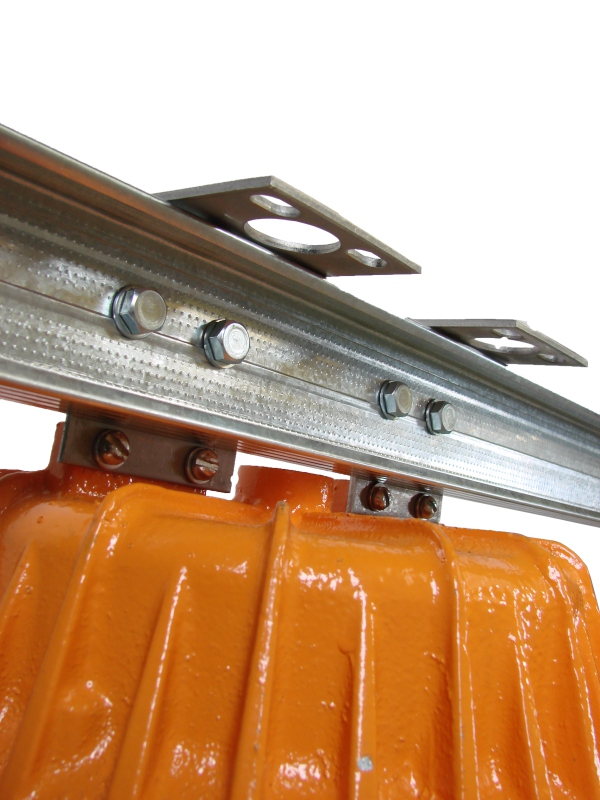

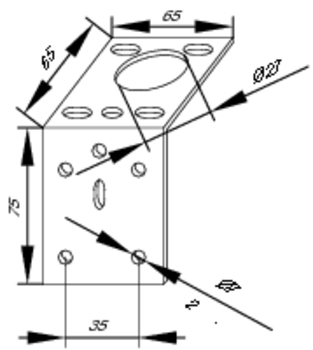

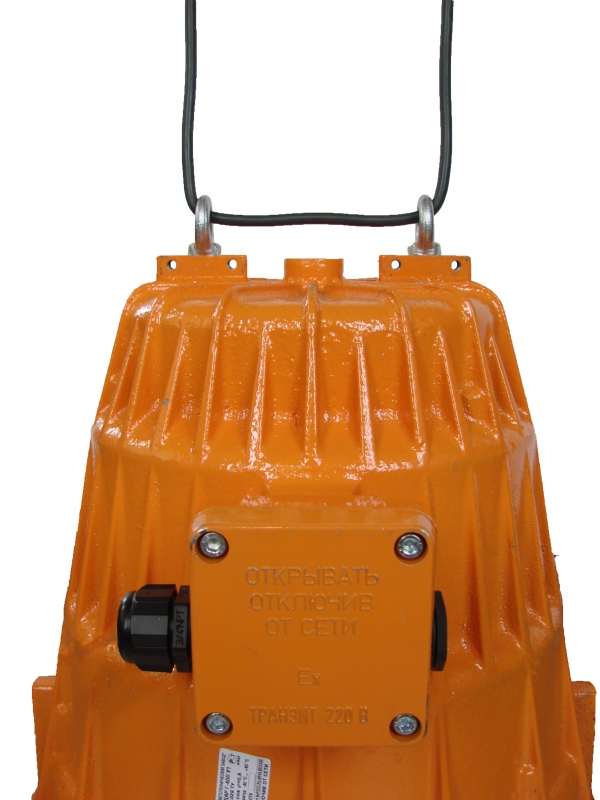

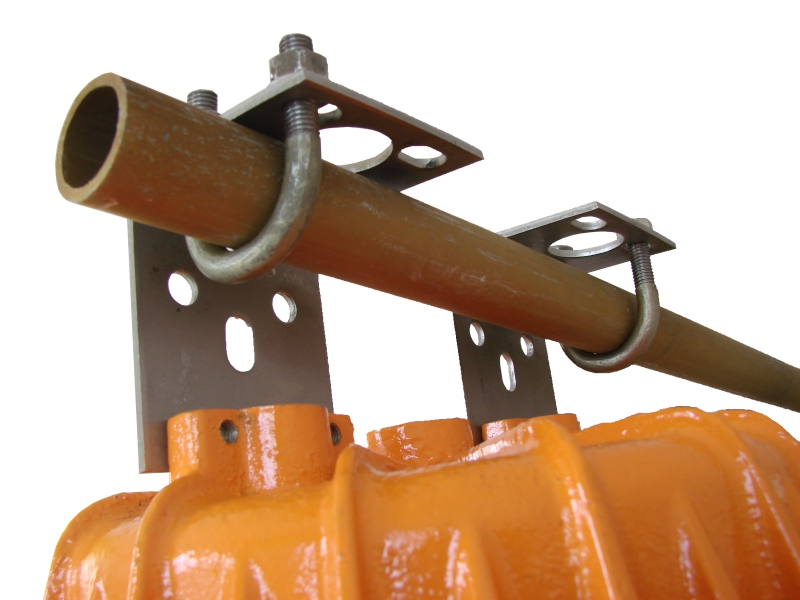

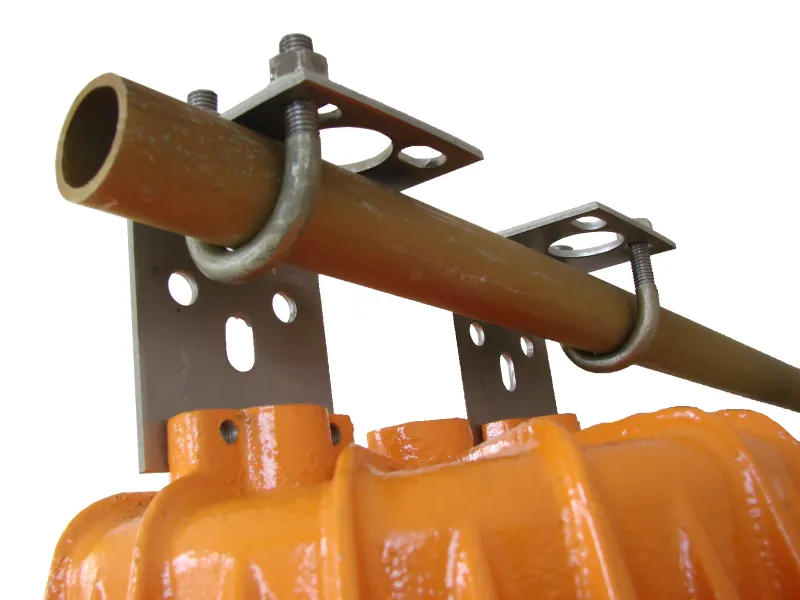

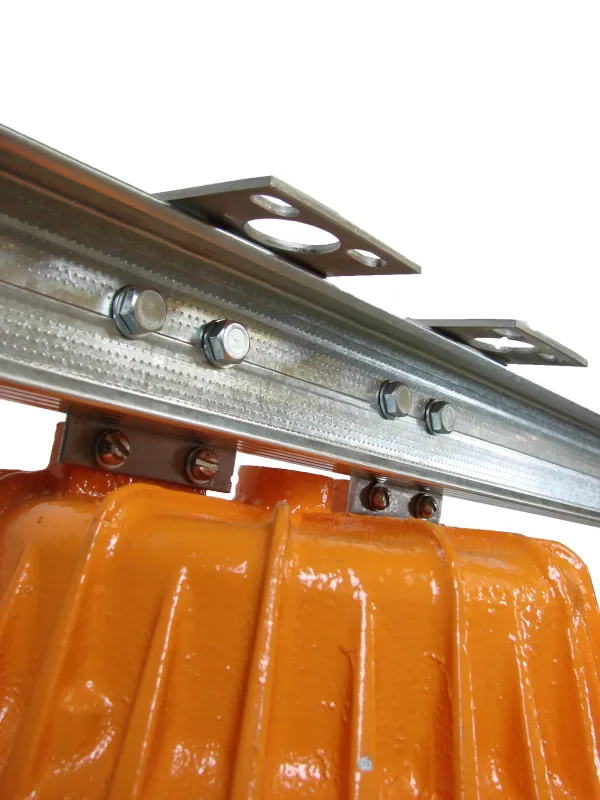

Варианты установки и крепежа

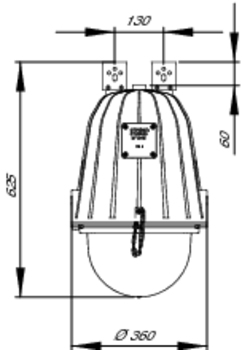

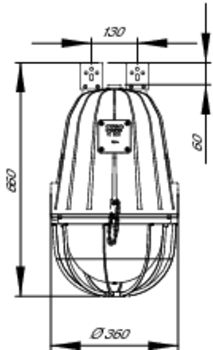

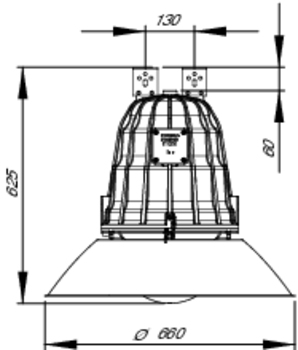

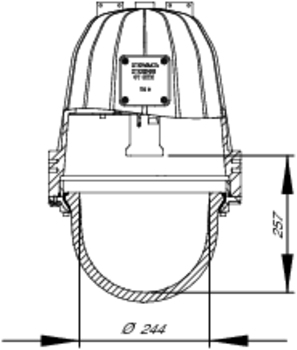

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Маркировка взрывозащиты | Диапазон рабочих температур |
---|---|---|---|---|
071001 | ВИДАР-Н-500 | ЛОН-500 Е40 | 1ExdsIICT4 | -40°С …+40°С* |
