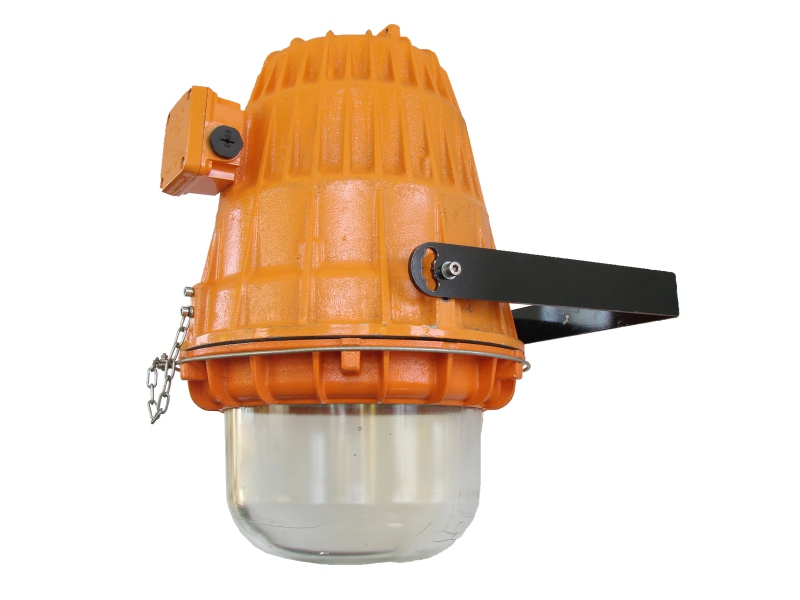

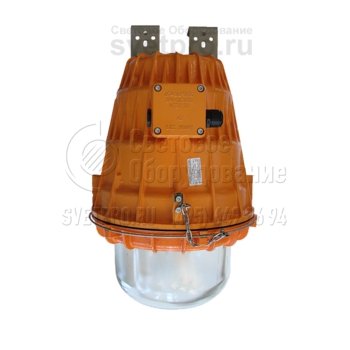

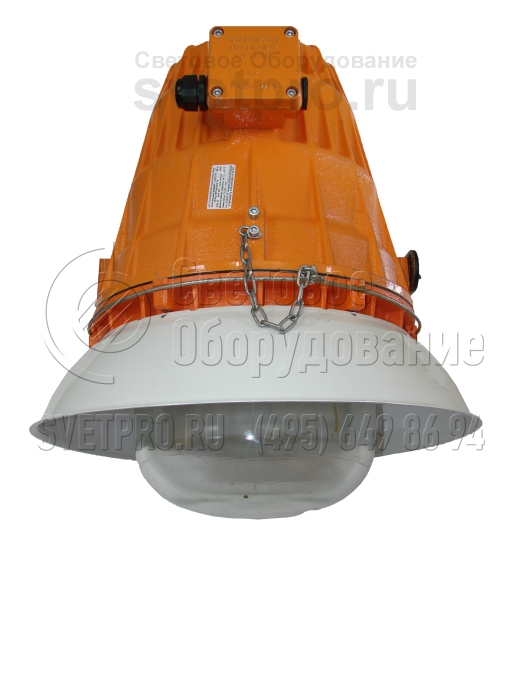

Видар Р Взрывозащищенный светильник с ртутной лампой
Область применения: |
|
Назначение: |
|
Источник света: | Ртутная лампа (ДРЛ) |
Цоколь: | E40 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | Видар Р |
Мощность: | 250-400 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы Видар Р с 1-м уровнем взрывозащиты применяются на территориях, относимых к 1-й и 2-й зоне по вероятному образованию взрывоопасной среды. Они имеют место в газовой, химической, деревообрабатывающей, нефтеперерабатывающей, лакокрасочной, текстильной отраслях производства.

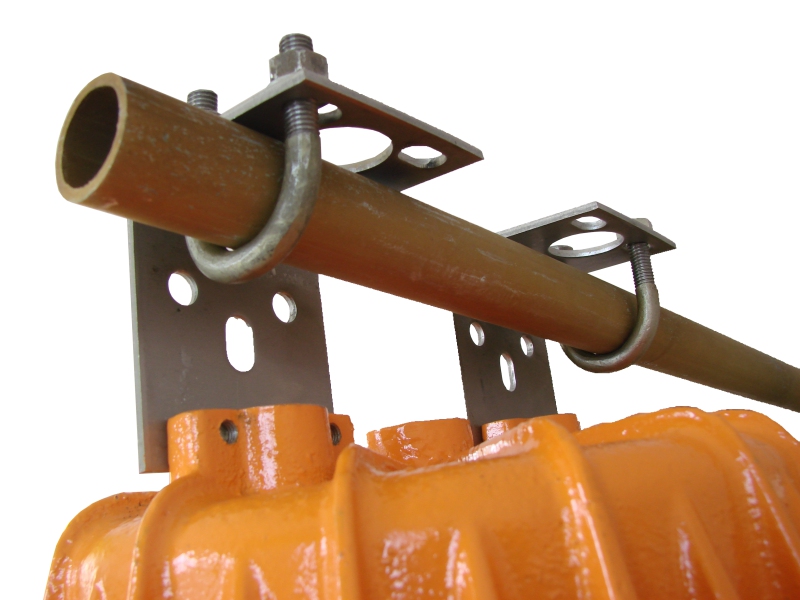

Универсальные скобы подвеса и тупиковый способ монтажа применяются при поставке изделия по умолчанию. Дополнительные приспособления (по заявке) позволяют применить рым-болты или поворотный подвес, дополнить вводную коробку вторым кабельным вводом для транзитного подключения.
Модификации с ДНаТ-250 и ДНаТ-400 выполнены в двух вариантах температурного диапазона. Отличия относятся к значениям предельных отрицательных температур, при которых допустима эксплуатация изделия: -40°С и -60°С, положительные значения могут достигать +40°С. При дополнении внешним отражателем создается защитный угол 15°.
Резьбовой лабиринт, объединяющий конструктивные части, обеспечивает взрывонепроницаемость оболочки, состоящей из литого корпуса и металлического кольца, в которое герметично закреплен колпак боросиликатного стекла. Резиновое уплотняющее кольцо, расположенное в месте прилегания, повышает герметичность до IP65.
Конструкция
Взрывонепроницаемая оболочка светильника состоит из двух частей — колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.
Комплект поставки

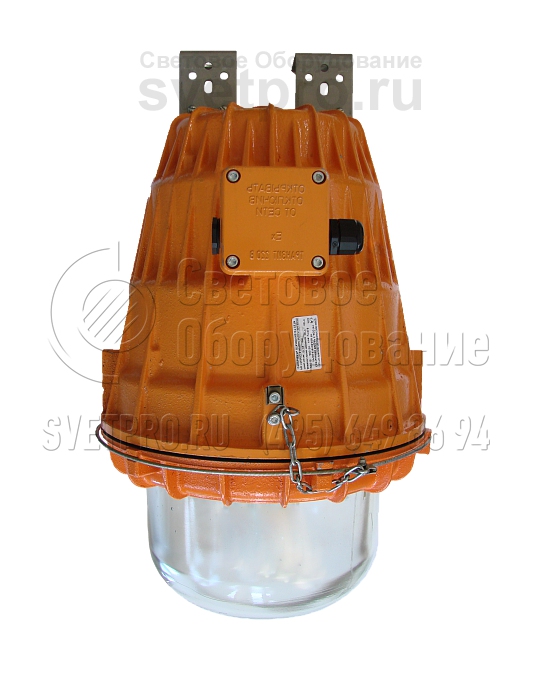

В базовом варианте светильник поставляется с двумя универсальными скобами подвеса, без решетки и отражателя, с одним кабельным вводом для тупикового монтажа.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Масса | 30 кг |
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2 |
Защитный угол (с отражателем) | 15 градусов |
Срок службы | 10 лет |
Дополнительная комплектация
Фото | Наименование товара | Код |
---|---|---|
Кабельный ввод «e» Schlemer | 910001 | |

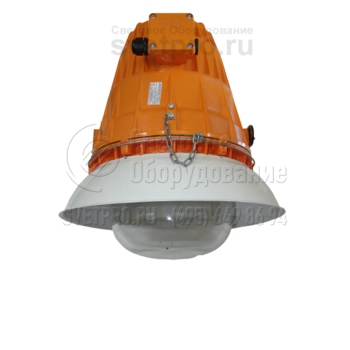

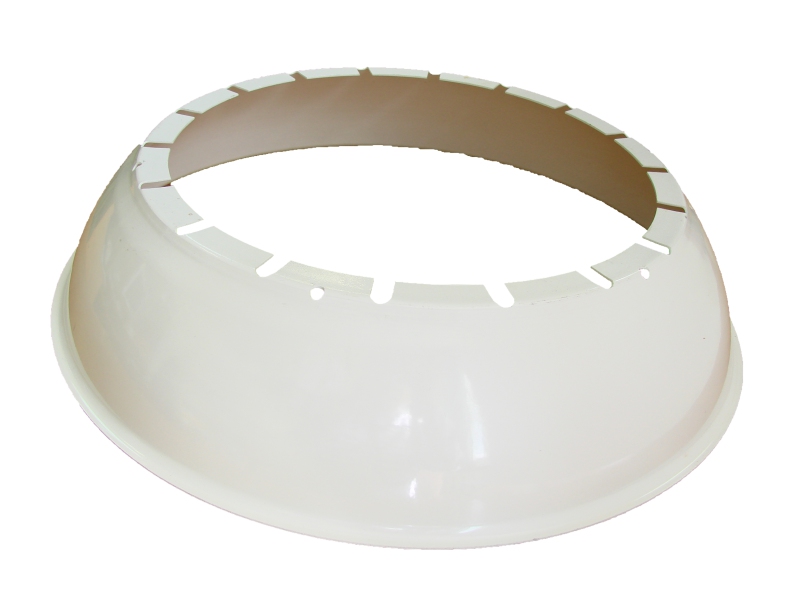

Отражатель «ВИДАР» | 930701 | |

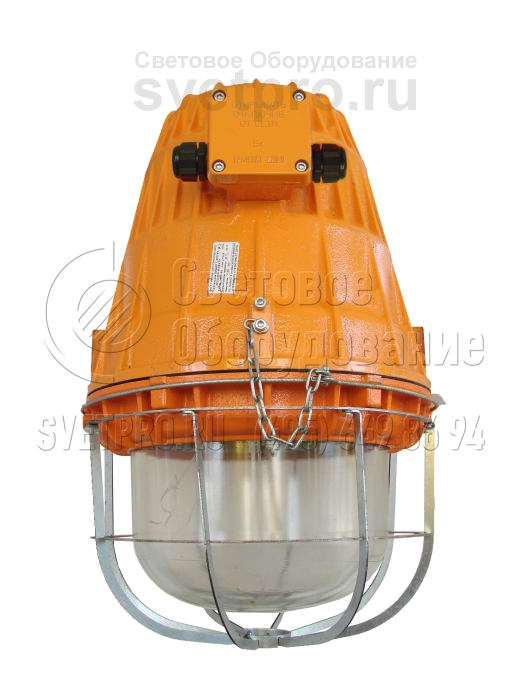

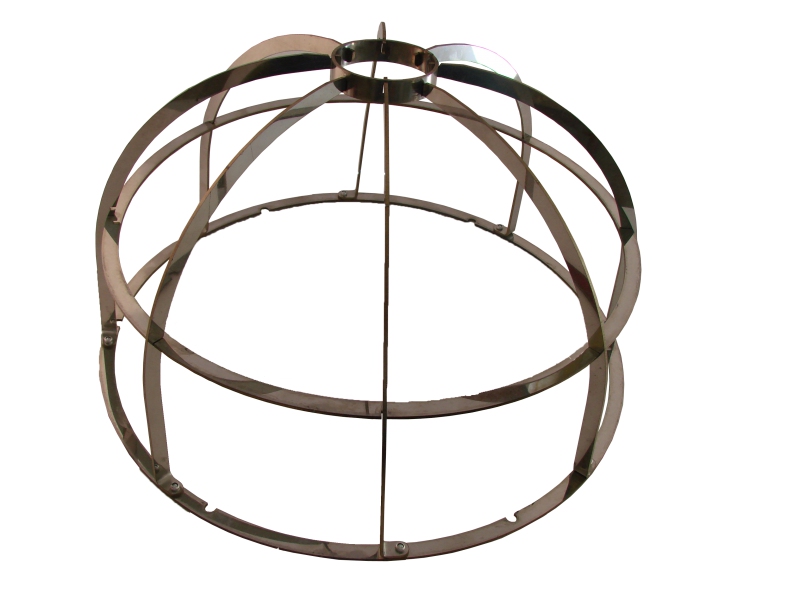

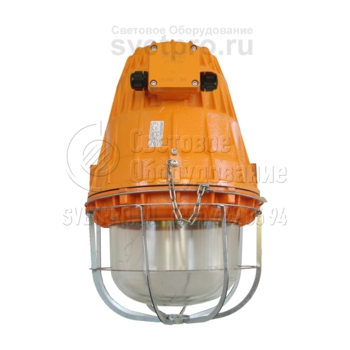

Решётка «ВИДАР» | 940701 | |

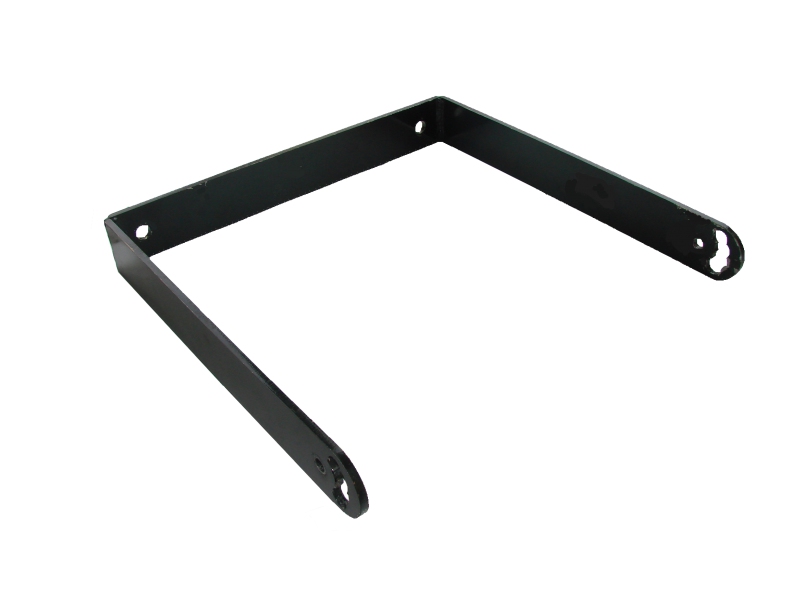

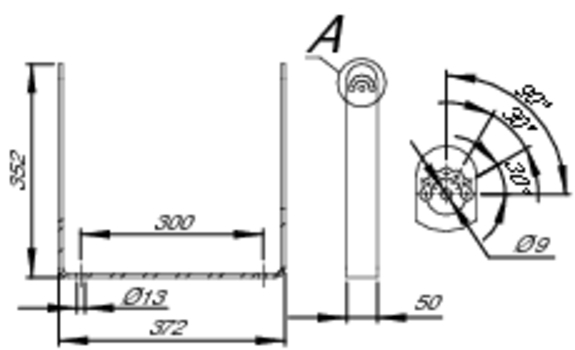

Поворотный подвес «ВИДАР» | 950701 | |

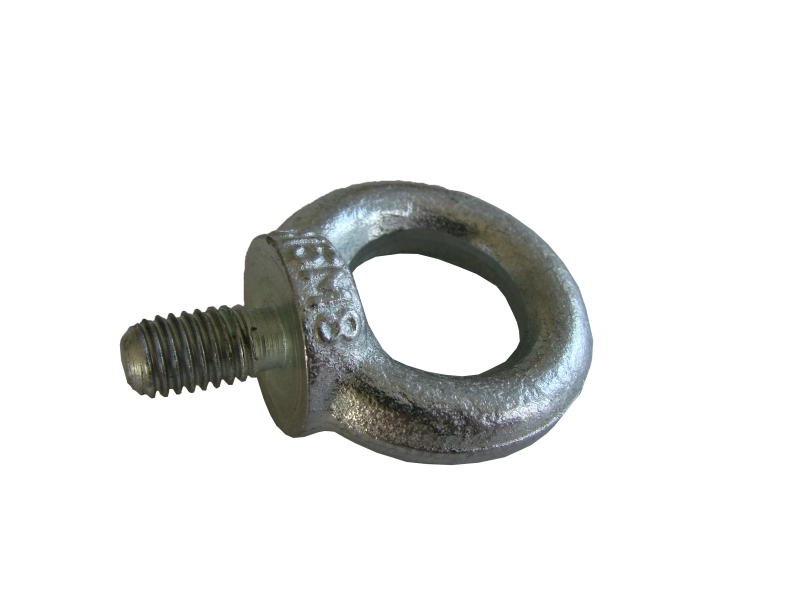

Рым болт М8 – 2 шт. | 960701 |

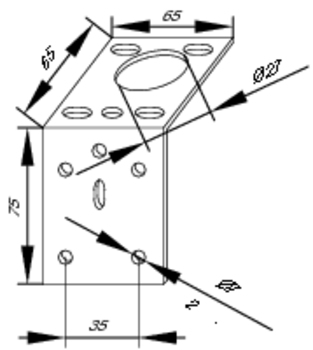

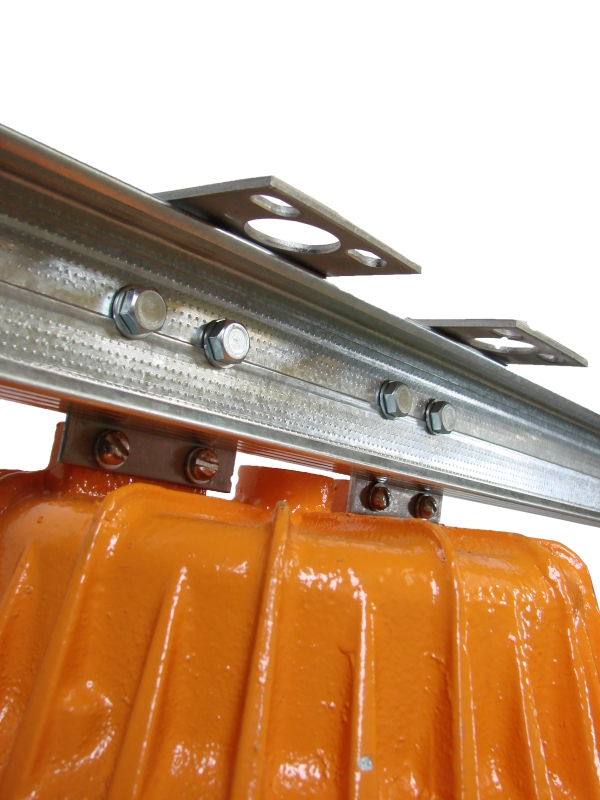

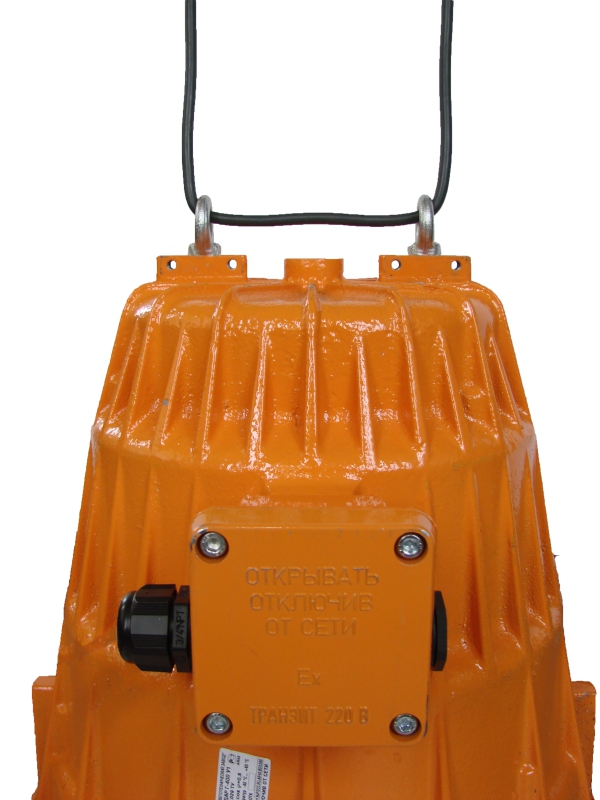

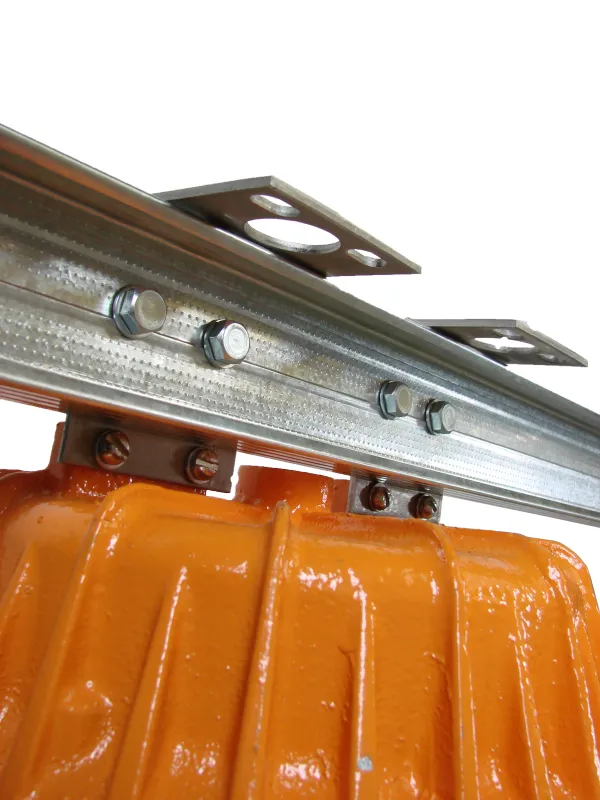

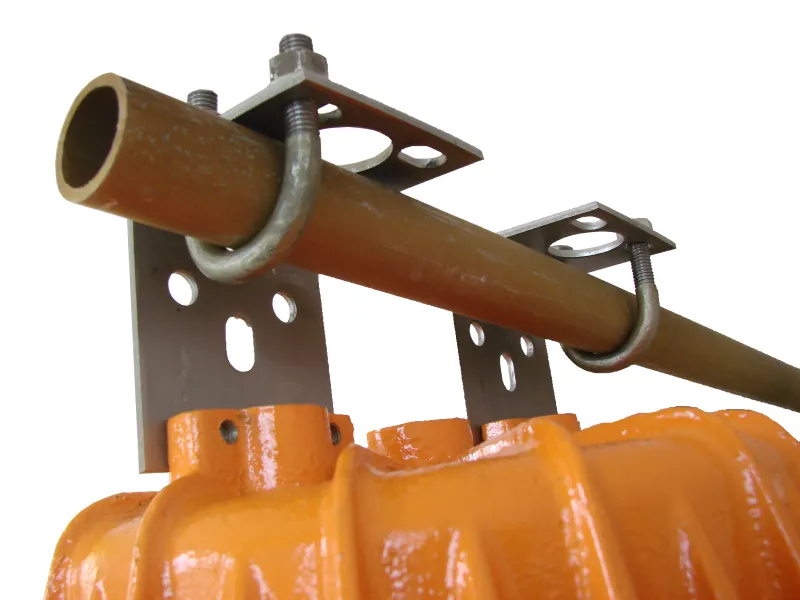

Варианты установки и крепежа

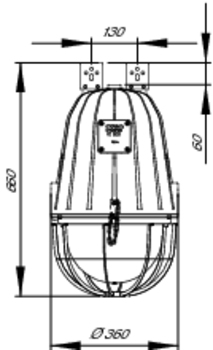

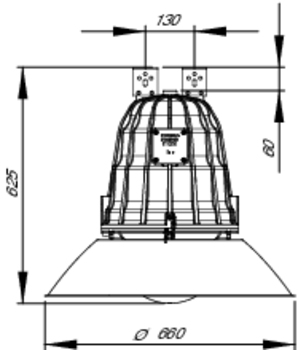

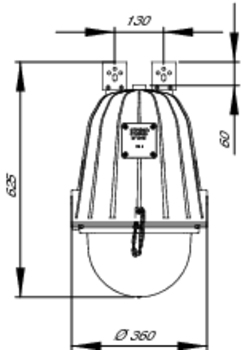

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Маркировка взрывозащиты | Диапазон рабочих температур |
---|---|---|---|---|
072001 | ВИДАР-Р-250 | ДРЛ-250 Е40 | 1ExdsIICT5 | -40°С …+40°С |
072002 | ВИДАР-Р-250 УХЛ1 | ДРЛ-250 Е40 | 1ExdsIICT5 | -60°С …+40°С |
072003 | ВИДАР-Р-400 | ДРЛ-400 Е40 | 1ExdsIICT4 | -40°С …+40°С |
072004 | ВИДАР-Р-400 УХЛ1 | ДРЛ-400 Е40 | 1ExdsIICT4 | -60°С …+40°С |
