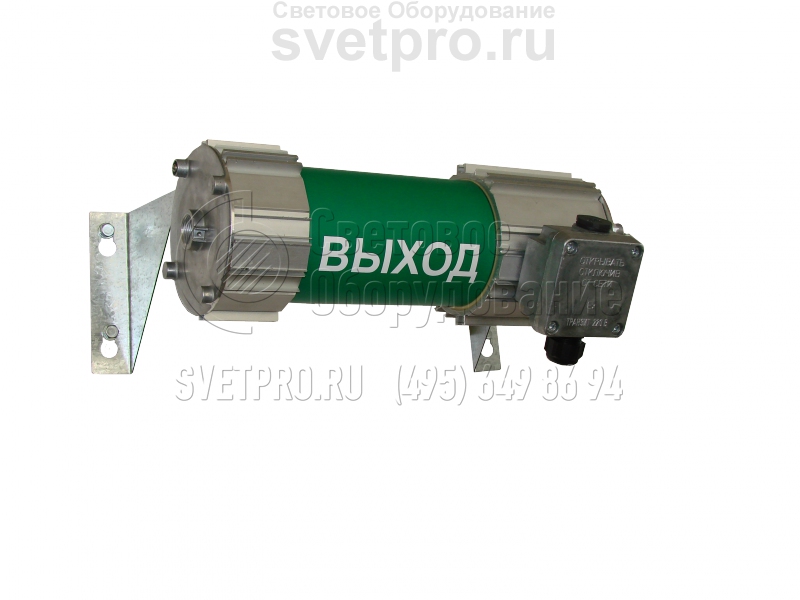

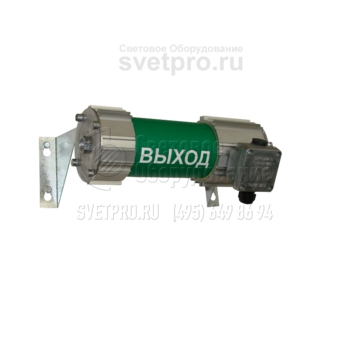

Виолан Д-20 АО-3 Взрывозащищенный светильник специального назначения
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | Виолан Д-20 АО-3 |
Мощность: | 20 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Конструктивные особенности Виолан Д-20 АО-03 позволяют использовать модель в зонах 1 и 2, выделяемых из общих производственных площадей, ввиду вероятного образования взрывоопасной среды. В сферу использования входят объекты газовой, нефтеперерабатывающей, деревообрабатывающей отрасли, лакокрасочные, текстильные, химические предприятия.
Для изделия доступны различные способы установки, реализуемой креплениями базовой или дополнительной комплектации. Типоразмеры модели КМ (с вводной коробкой) и ПМ. Подключение выполняется тупиковым и транзитным способом.
В модели применен светодиодный модуль мощностью 20 Вт. Источнику света характерна высокая световая отдача. Доступен выбор цветовой температуры и использование вторичной оптики для изменения типа светораспределения. Наличие АКБ позволяет сохранить рабочее состояние в периоды кратковременных сетевых отключений. Длительность автономного цикла – до трех часов. Температурный диапазон для корректной работы: -45°С – +40°С.
Взрывонепроницаемость конструктивной формы обеспечивается резьбовым лабиринтом. Он объединяет светопропускающий узел и торцевые крышки. Узел неразборный, состоящий из поликарбонатной трубы, заделанной в корпусные элементы, на которых выполнены пазы для креплений.
Конструкция
Оболочка светильника состоит из светопропускающего элемента — трубы из поликарбоната, герметично заделанной в два корпуса из алюминиевого профиля, что делает эту оболочку неразборной. С обеих сторон оболочка светильников соединяется с крышками посредством резьбового лабиринта, обеспечивающего требование ограниченного пропуска газов. Конструкция светильников допускают как тупиковый, так и транзитный монтаж светильников. Корпуса светильников имеют пять специальных пазов, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6. Пазы исключают проворачивание головки болта или гайки. (см. рисунки). В светильниках базового исполнения применяются светодиоды с температурой цветности 4000-5000 К (цветностью ДС). И углом излучения 110 градусов (без вторичной оптики). В светильниках с цветностью ХБ световой поток выше базового на 10%, в светильниках с цветностью ТБ световой поток ниже базового на 10%. По желанию потребителя могут быть рассмотрены варианты изготовления светильников с другими углами излучения и температурами цветности.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон рабочих температур | минус 45°С – плюс40°С |
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2 |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |

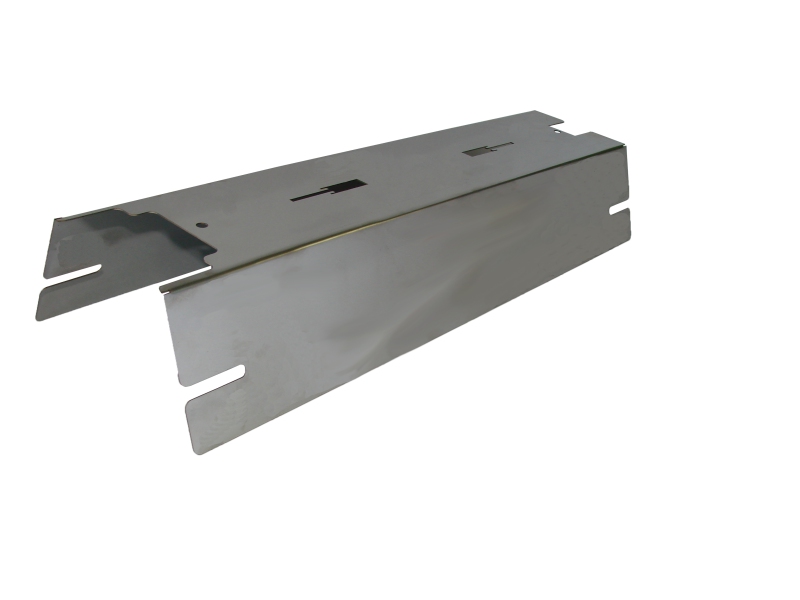

Дополнительная комплектация
Варианты установки и крепежа
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Маркировка взрывозащиты | Диапазон рабочих температур | Масса, кг | Время работы в автономном режиме, ч |
---|---|---|---|---|---|---|
119073 | Виолан Д-20 АО-3 КМ | LED-20 | 1ExdsIICT6 Х | -45°С…+40°С | 5,7 | 3 |
119074 | Виолан Д-20 АО-3 ПМ | LED-20 | 1ExdIICT6 Х | -45°С…+40°С | 5,7 | 3 |
