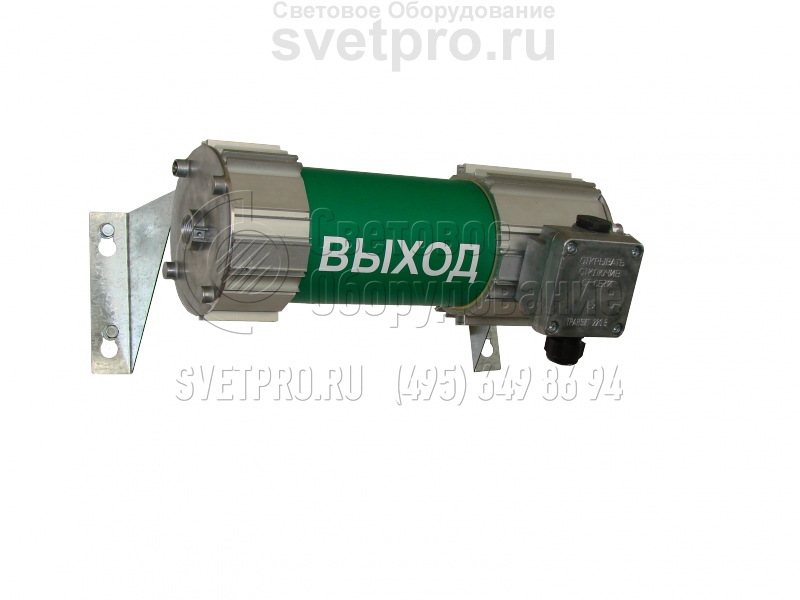

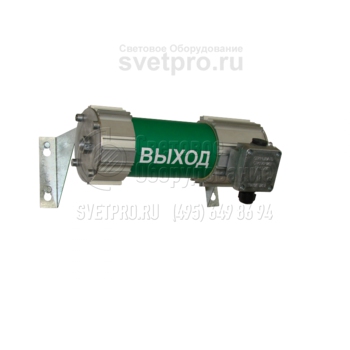

Виолан Д-20 АО-3 (Табло) Взрывозащищенный светильник специального назначения

Главная > Бренды > Гагаринский СТЗ > Виолан Д-20 АО-3 (Табло) Гагаринский СТЗ
Область применения:
  • На предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.
Назначение:
  • Взрывозащищённые
Источник света: Светодиоды (LED)
Номинальное напряжение: 220 В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Артикул производителя: Виолан Д-20 АО-3
Мощность: 20 Вт
Габаритные размеры: см. чертёж

Производитель «Гагаринский СТЗ», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Взрывозащищенные изделия Виолан Д-20 АО-3 (Табло) входят в систему мер обеспечения рабочего и аварийного освещения химических, деревообрабатывающих, нефтеперерабатывающих, текстильных, лакокрасочных производств, на которых в процессе основной деятельности может образоваться взрывоопасная среда (в зонах 1 и 2).

При установке используются универсальные скобы, являющиеся частью базовой комплектации или крепления, имеющиеся в перечне дополнительных аксессуаров (по заказу). Доступна реализация тупикового или транзитного монтажа.

Модель выполнена в типоразмере КМ (с вводной коробкой) и ПМ – прямое подключение. В состав изделия входит АКБ и преобразователь напряжения, совмещающий функцию зарядного устройства. При отключении сетевого питания изделие работает автономно до трех часов. Мощность LED источника света – 20 Вт, деградация светового потока незначительная.

Взрывонепроницаемость конструктивной оболочки соблюдается применением резьбового лабиринта, объединяющего торцевые крышки с корпусными элементами, в которые неразъемно заделан светопропускающий элемент. Принятые меры также направлены на поддержание герметичности внутренней полости (IP65).

Конструкция

Оболочка светильника состоит из светопропускающего элемента — трубы из поликарбоната, герметично заделанной в два корпуса из алюминиевого профиля, что делает эту оболочку неразборной. С обеих сторон оболочка светильников соединяется с крышками посредством резьбового лабиринта, обеспечивающего требование ограниченного пропуска газов. Конструкция светильников допускают как тупиковый, так и транзитный монтаж светильников. Корпуса светильников имеют пять специальных пазов, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6. Пазы исключают проворачивание головки болта или гайки. (см. рисунки). В светильниках базового исполнения применяются светодиоды с температурой цветности 4000-5000 К (цветностью ДС). И углом излучения 110 градусов (без вторичной оптики). В светильниках с цветностью ХБ световой поток выше базового на 10%, в светильниках с цветностью ТБ световой поток ниже базового на 10%. По желанию потребителя могут быть рассмотрены варианты изготовления светильников с другими углами излучения и температурами цветности.

Комплект поставки

В базовом варианте светильник поставляется с двумя универсальными скобами подвеса без решётки и отражателя, с одним кабельным вводом для тупикового монтажа.

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Коэффициент мощности, не менее 0,85
Группа условий эксплуатации М2
Монтаж транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2
Защитный угол (с отражателем) 15 градусов
Сейсмостойкость 9 баллов по шкале MSK-64
Срок службы 10 лет

Дополнительная комплектация

ФотоНаименование товараКод
Кабельный ввод Hummel HSK-M-Ex-d NPT3/4". Для исполнений ПМ, ПС, ПР, ПТ 910004

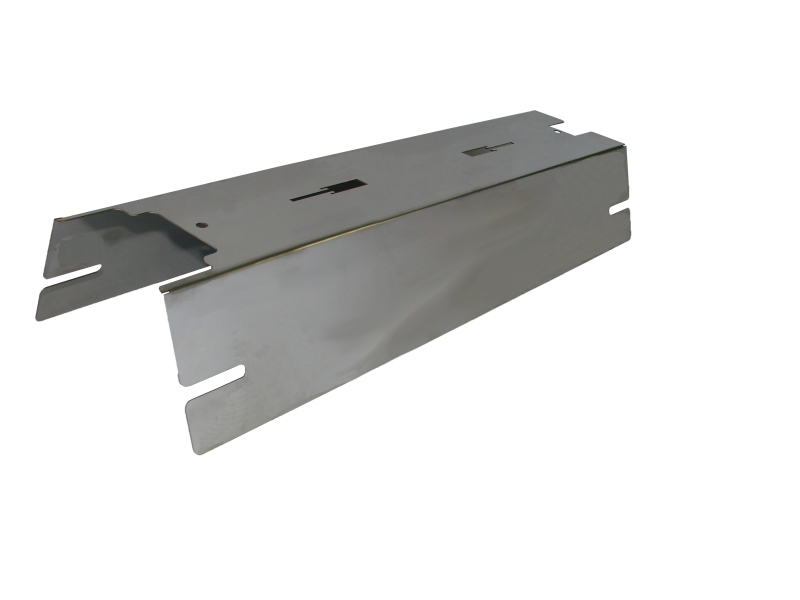

Отражатель Виолан КМ 931101
Отражатель Виолан КС 931102
Отражатель Виолан КР 931103
Отражатель Виолан КТ 931104
Решетка Виолан КМ 941101
Решетка Виолан КС 941102
Решетка Виолан КР 941103
Решетка Виолан КТ 941104
Узел крепления на трубу 50 961101
Узел крепления на трубу 30 961102
Парные кронштейны настенного крепления 981101
Кронштейн настенного крепления КМ 981102
Кронштейн настенного крепления КС 981103
Кронштейн настенного крепления КР 981104
Кронштейн настенного крепления КТ 981105
Прямой кронштейн настенного крепления КМ 981106
Прямой кронштейн настенного крепления КС 981107
Прямой кронштейн настенного крепления КР 981108
Прямой кронштейн настенного крепления КТ 981109
Скобы крепления к стене 981201
Скобы подвеса коробкой вверх 981202
Комплект креплений к потолку 981203
Наименование товараКодL1, ммL2, ммИсполнение светильника
Монтажный комплект КМ–200 981110 300 200 КМ, ПМ
Монтажный комплект КМ–300 981111 300 300 КМ, ПМ
Монтажный комплект КМ–400 981112 300 400 КМ, ПМ
Монтажный комплект КМ–500 981113 300 500 КМ, ПМ
Монтажный комплект КМ–600 981114 300 600 КМ, ПМ
Монтажный комплект КМ–1 981115 300 1000 КМ, ПМ
Монтажный комплект КС–200 981116 380 200 КС, ПС
Монтажный комплект КС–300 981117 380 300 КС, ПС
Монтажный комплект КС–400 981118 380 400 КС, ПС
Монтажный комплект КС–500 981119 380 500 КС, ПС
Монтажный комплект КС–600 981120 380 600 КС, ПС
Монтажный комплект КС–1 981121 380 1000 КС, ПС
Монтажный комплект КР–200 981122 500 200 КР, ПР
Монтажный комплект КР–300 981123 500 300 КР, ПР
Монтажный комплект КР–400 981124 500 400 КР, ПР
Монтажный комплект КР–500 981125 500 500 КР, ПР
Монтажный комплект КР–600 981126 500 600 КР, ПР
Монтажный комплект КР–1 981127 500 1000 КР, ПР
Монтажный комплект КТ–200 981128 650 200 КТ, ПТ
Монтажный комплект КТ–300 981129 650 300 КТ, ПТ
Монтажный комплект КТ–400 981130 650 400 КТ, ПТ
Монтажный комплект КТ–500 981131 650 500 КТ, ПТ
Монтажный комплект КТ–600 981132 650 600 КТ, ПТ
Монтажный комплект КТ–1 981133 650 1000 КТ, ПТ

Варианты установки и крепежа

Крепление на рым-болт Крепление скобы к корпусу Крепление узла к корпусу Крепление узла к отражателю
Крепление узла к трубе Крепление хомутами к трубе Крепление хомутами на трубу Монтажный комплект с установленной коробкой КР-В-100
Подвес на крючки Подвес на крючки Подвес светильника на монтажном комплекте с установленной коробкой КР-В-100 Светильник на кронштейне настенного крепления

Светильник на парных кронштейнах настенного крепления Светильник на прямом кронштейне настенного крепления Светильник на скобах крепления к стене Светильник потолочной скобы к корпусу

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

АртикулНаименование светильникаИсточник светаМаркировка взрывозащитыДиапазон рабочих температурМасса, кгВремя работы в автономном режиме, ч
119075 Виолан Д-20 АО-3 Табло КМ LED-20 1ExdsIICT6 Х -45°С…+40°С 5,7 3
119076 Виолан Д-20 АО-3 Табло ПМ LED-20 1ExdIICT6 Х -45°С…+40°С 5,7 3
