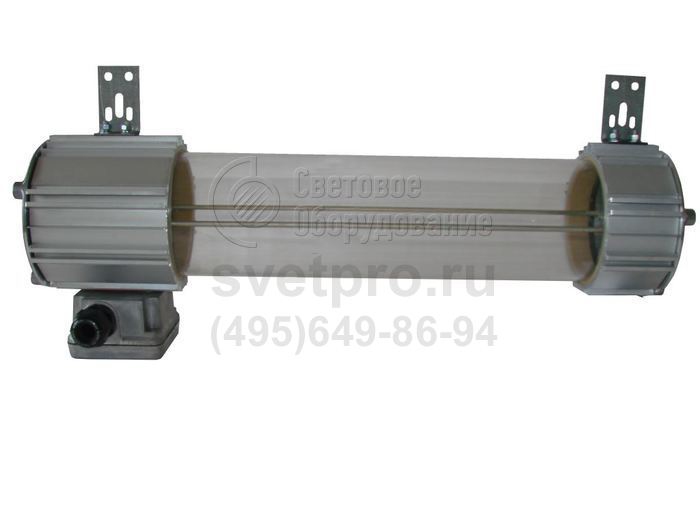

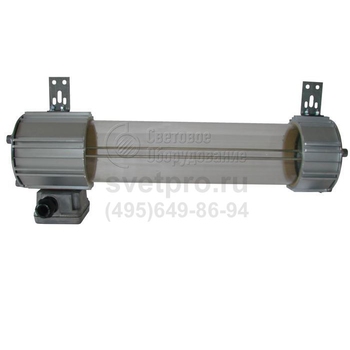

ВИОЛАН Д АО Светодиодный светильник аварийного освещения

Главная > Бренды > Гагаринский СТЗ > ВИОЛАН Д АО Гагаринский СТЗ
Область применения:
  • На предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.
Назначение:
  • Взрывозащищённые
Источник света: Светодиоды (LED)
Номинальное напряжение: ~220 В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Артикул производителя: ВИОЛАН Д АО
Мощность: 20 Вт
Габаритные размеры: см. чертёж

Производитель «Гагаринский СТЗ», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Осветительные приборы Виолан Д АО эксплуатируют в зонах 1 и 2, выделяемых на территориях химических, нефтехимических, деревообрабатывающих, текстильных, лакокрасочных предприятий, в связи с вероятным образованием взрывоопасной среды.

Изделия устанавливаются: на трубу Ø 50 мм посредством узла крепления, фиксируемого в пазы корпуса, на трубу 30 мм – посредством узла, фиксируемого к отражателю. Доступны варианты закрепления на стене и потолке применением парных и одиночных кронштейнов. Применяются также монтажные комплекты.

Модификации выполнены в двух типоразмерах: КМ (ПМ) и КС (ПС), отличающихся мощностью: 20 и 30 Вт и наличием или отсутствием вводной коробки. Продолжительность автономной работы при аварийном режиме – три часа. В нормальном режиме изделие получает электроэнергию от однофазной сети после ее преобразования.

Взрывонепроницаемая оболочка в светильниках Виолан Д АО исполнений КМ и КС имеет повышенную надежность. 1-й уровень взрывозащиты обеспечивает резьбовой лабиринт, который объединяет корпусные элементы, в которые неразборно заделана светопропускающая труба, с торцевыми крышками. Герметичность оптического отсека – IP65.

Описание конструкции

Оболочка светильника состоит из светопропускающего элемента – трубы из поликарбоната, герметично заделанной в два корпуса из алюминиевого профиля, что делает эту оболочку неразборной. С обеих сторон оболочка светильников соединяется с крышками посредством резьбового лабиринта, обеспечивающего требование ограниченного пропуска газов. Конструкция светильников допускают как тупиковый, так и транзитный монтаж светильников. Корпуса светильников имеют пять специальных пазов, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6.

Светильники аварийного освещения АО-1 и АО-3 предназначены для работы, в том числе, в аварийном режиме при отключении электроэнергии в течение одного или трех часов соответственно. При этом горит только одна лампа

Общие технические характеристики

Коэффициент мощности 0,95
Группа условий эксплуатации M2
Монтаж транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм
Масса 5,7
Срок службы 10 лет

Пример записи для заказа - 119073 Светильник Виолан Д-20 АО-3 КМ

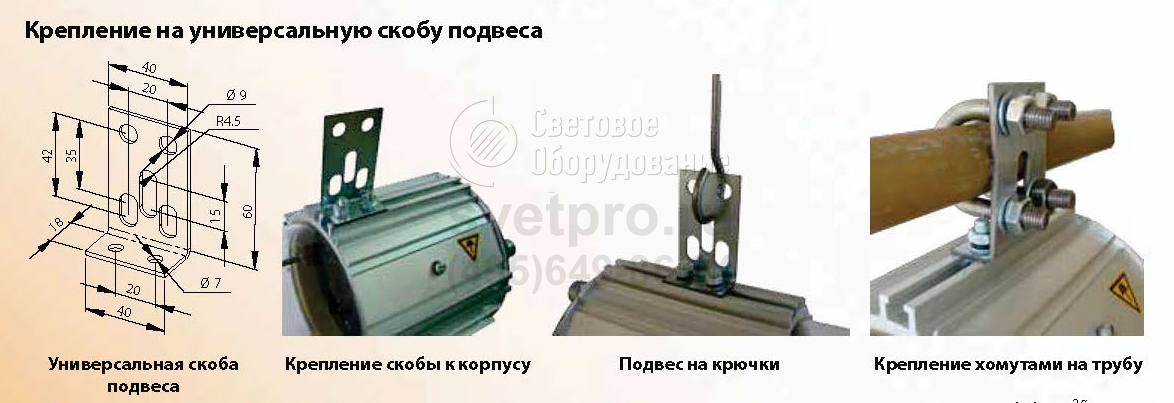

Cветильник поставляется с двумя универсальными скобами подвеса без решётки и отражателя, с одним кабельным вводом для тупикового монтажа.

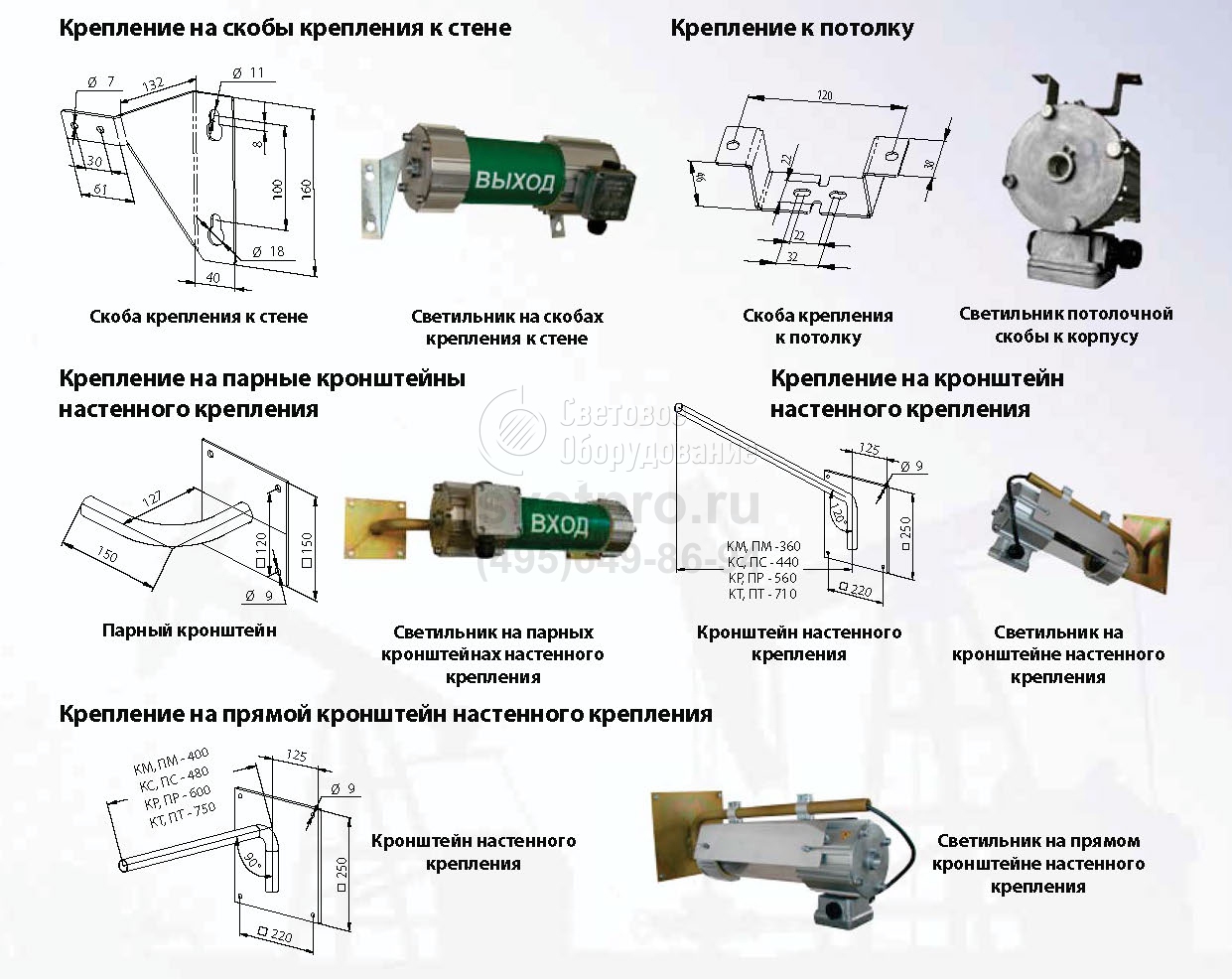

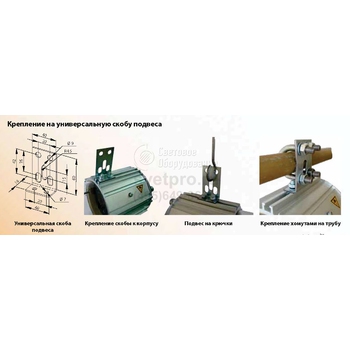

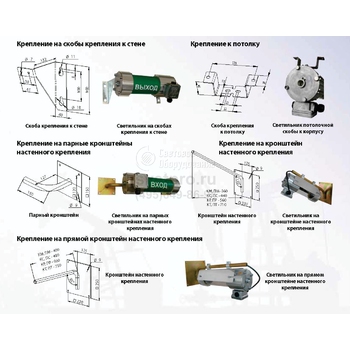

Варианты установки и крепежа

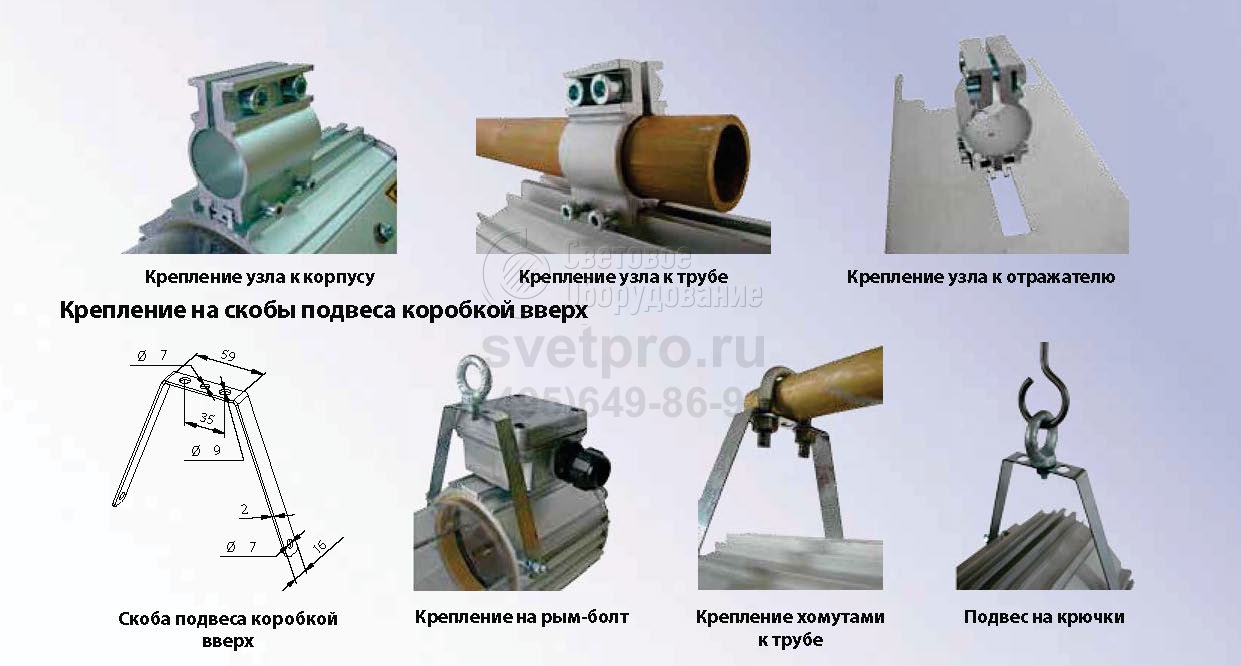

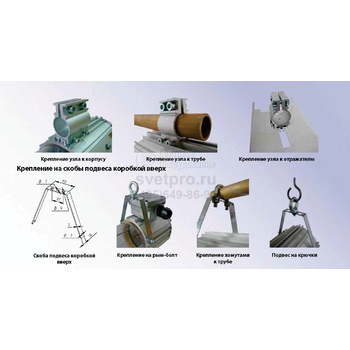

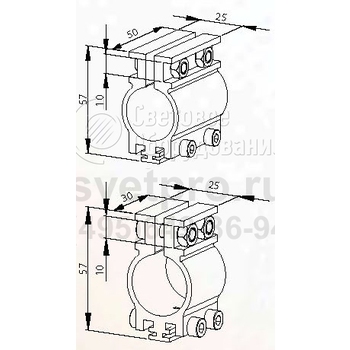

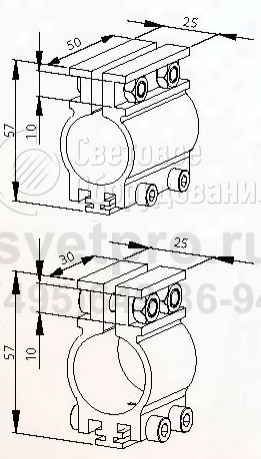

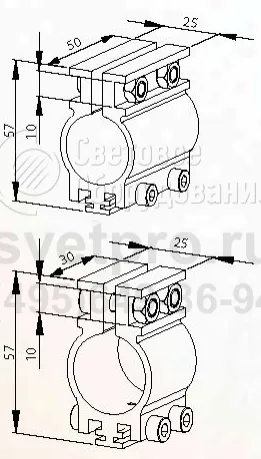

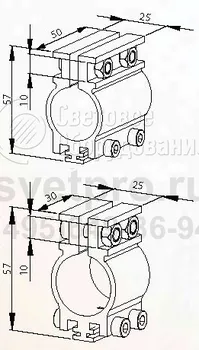

Узел крепления на трубу

Узел крепления на трубу 50
Поставляется по дополнительному заказу для:

  • светильников всех типоразмеров при креплении к корпусу;
  • светильников типоразмеров: КР, ПР, КТ, ПТ при креплении к отражателю

Узел крепления на трубу 30
Поставляется по дополнительному заказу для:

  • светильников типоразмеров: КС, ПС, КМ, ПМ при креплении к отражателю

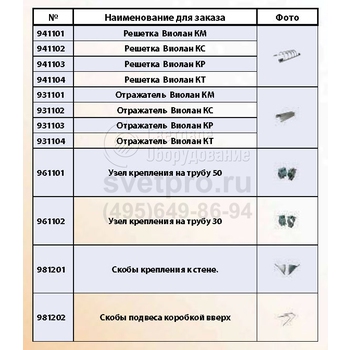

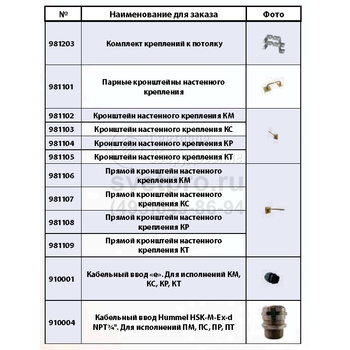

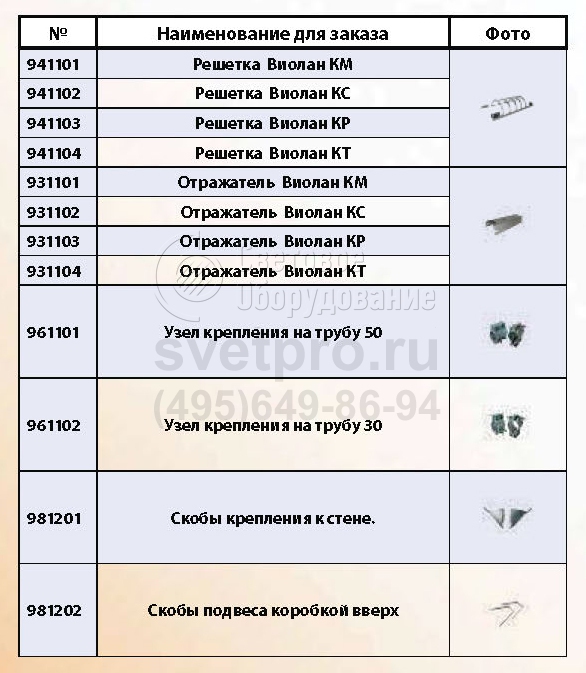

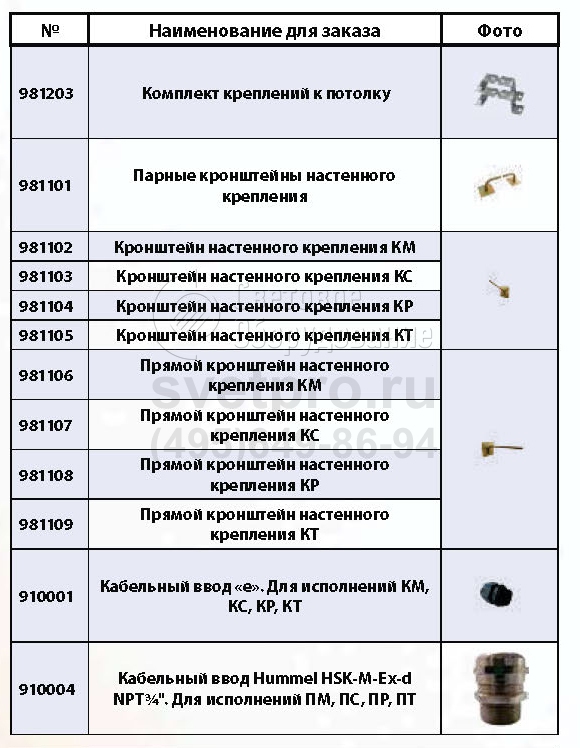

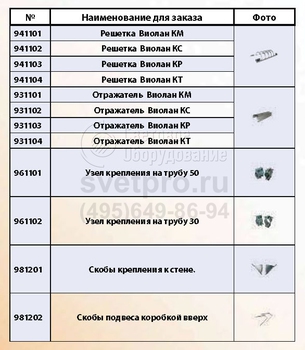

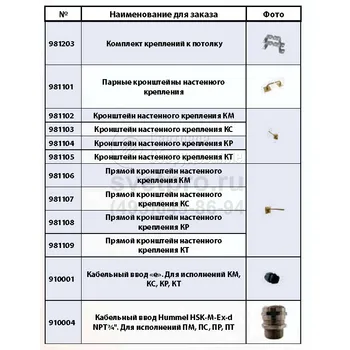

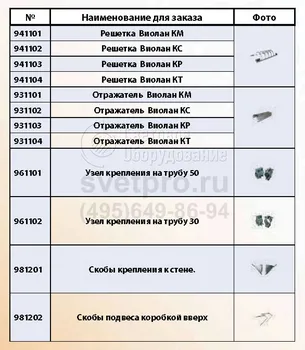

Дополнительная комплектация, поставляемая по отдельному заказу

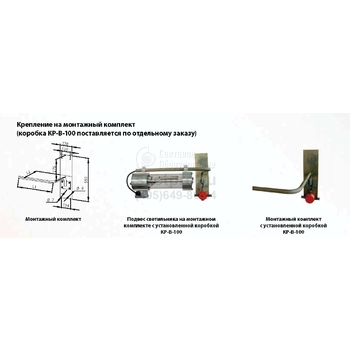

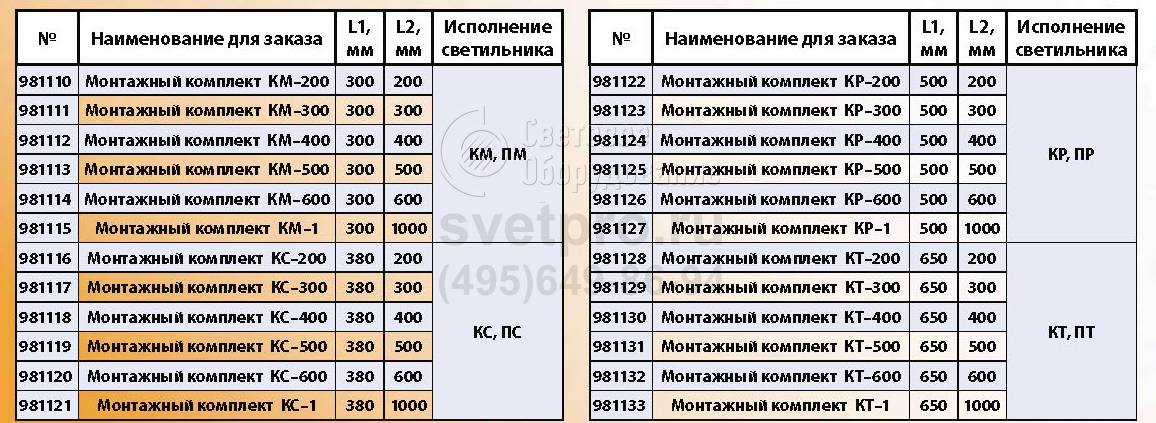

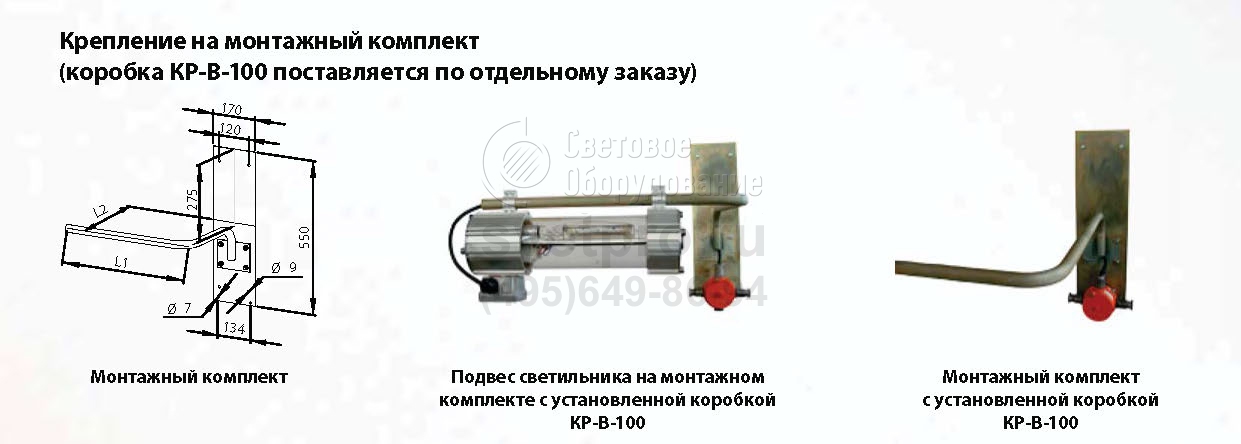

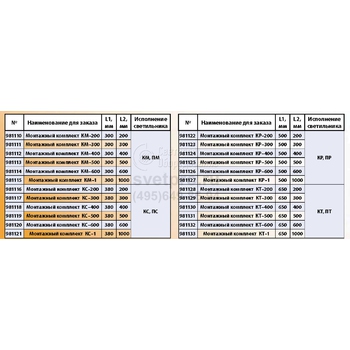

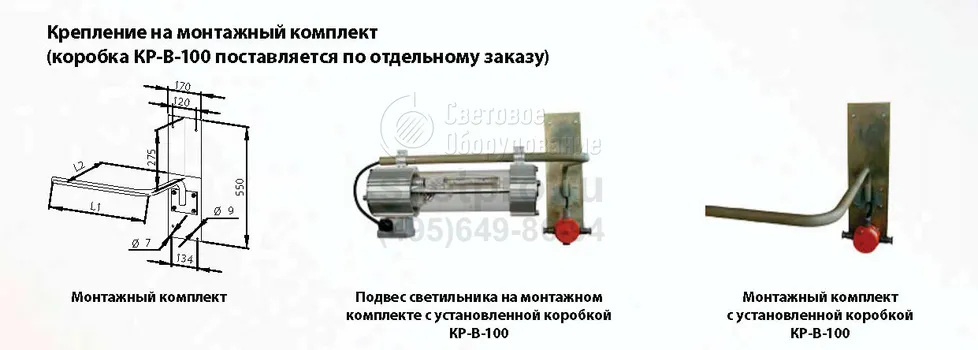

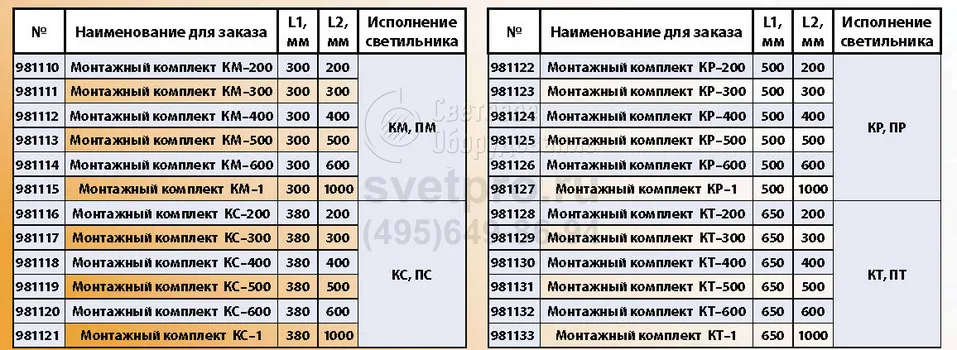

Монтажные комплекты

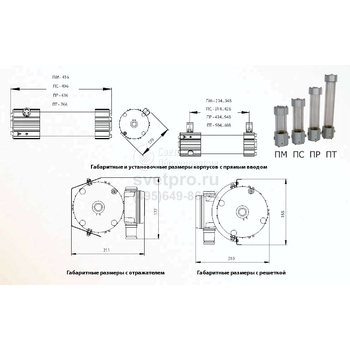

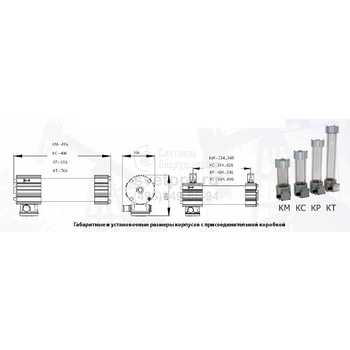

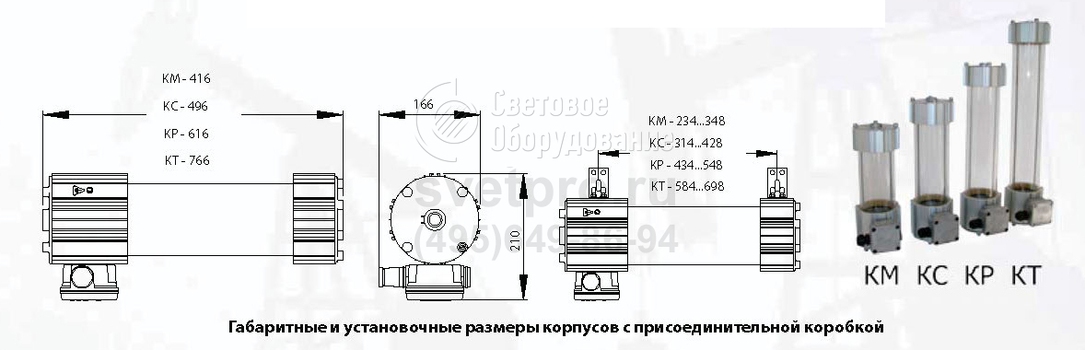

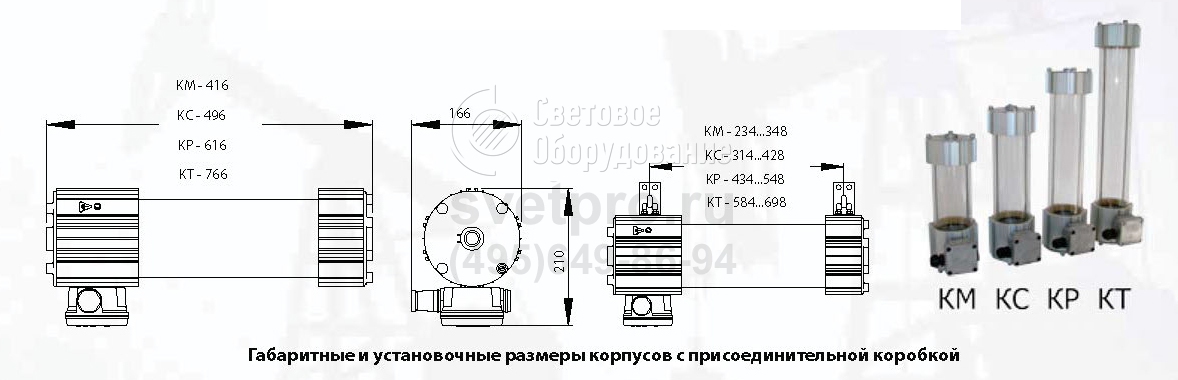

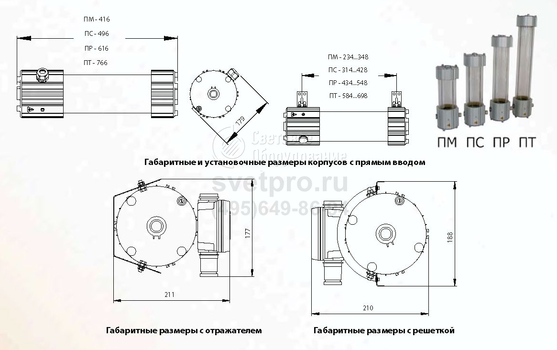

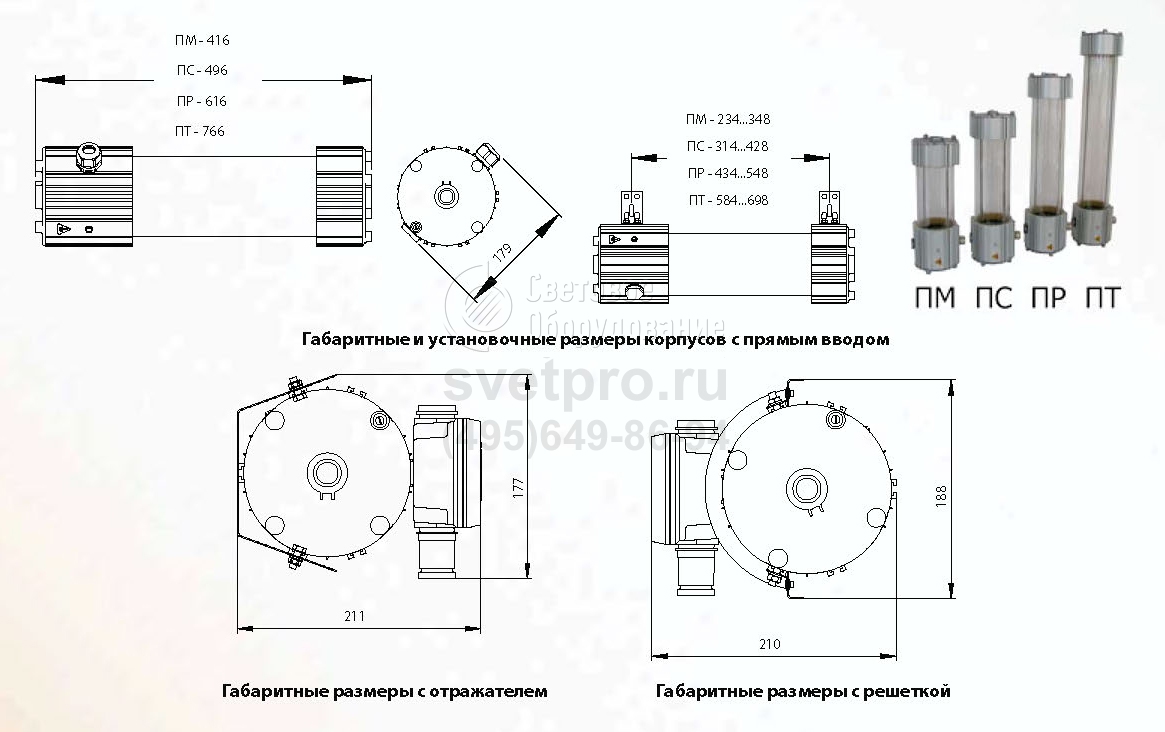

ГАБАРИТНЫЕ РАЗМЕРЫ
