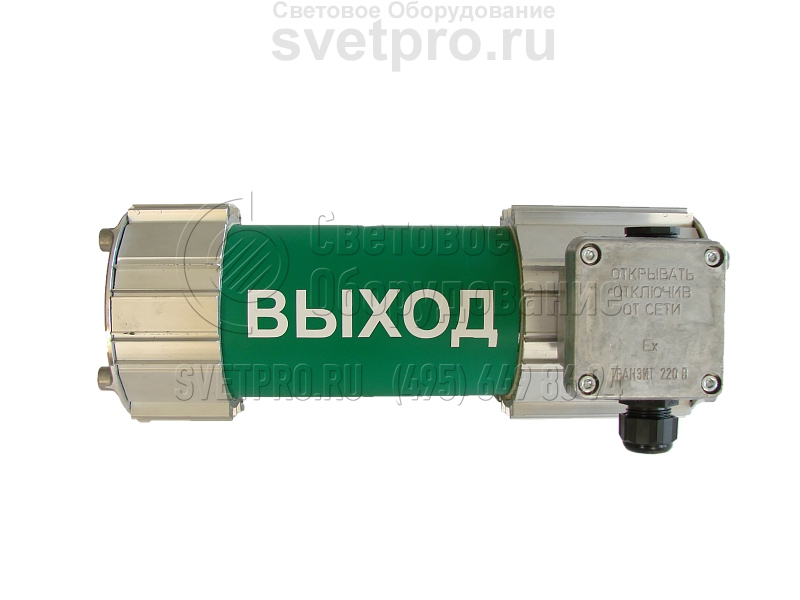

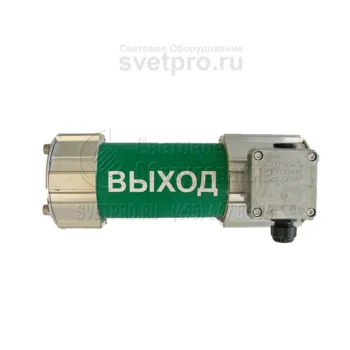

Виолан Д (Табло) Взрывозащищенный светильник специального назначения
| Область применения: |
|
| Назначение: |
|
| Номинальное напряжение: | 12-220 В |
| Номинальная частота: | 50 Гц |
| Класс защиты по току: | I |
| Класс защиты IP: | IP65 |
| Артикул производителя: | Виолан Д |
| Мощность: | 12-54 Вт |
| Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
ОПИСАНИЕ
Светильники специального назначения Виолан Д (Табло) благодаря 1-му уровню взрывозащиты предназначены для зон 1 и 2 промышленных предприятий, на которых вероятно образование взрывоопасной среды. В сферу использования входят нефтеперерабатывающие, химические, деревообрабатывающие, лакокрасочные, текстильные производства.
Модель может подвешиваться на трубу посредством универсальных скоб и монтажных комплектов, фиксироваться на стене при помощи парных и одиночных прямых кронштейнов. Крепления входят в базовую и дополнительную комплектацию. Виды подключений: тупиковое и транзитное.
В модельный ряд входят изделия с вводной коробкой и прямым подключением, имеющие при этом и выбор габаритных параметров: КМ (ПМ) и КС (ПС). Мощность модификаций 12–54 Вт. Имеются версии, работающие в сети 220 В и от источника 12 и 24 В.
Взрывонепроницаемость светильника Виолан Д (Табло) обеспечена способом объединения основных частей – резьбовым лабиринтом. При этом корпусные элементы, в которые заделана поликарбонатная труба рассеивателя, соединяются с торцевыми крышками. В корпусных деталях выполнены пазы для креплений. Способ объединения поддерживает степень герметичности – IP65.
Конструкция
Оболочка светильника состоит из светопропускающего элемента — трубы из поликарбоната, герметично заделанной в два корпуса из алюминиевого профиля, что делает эту оболочку неразборной. С обеих сторон оболочка светильников соединяется с крышками посредством резьбового лабиринта, обеспечивающего требование ограниченного пропуска газов. Конструкция светильников допускают как тупиковый, так и транзитный монтаж светильников. Корпуса светильников имеют пять специальных пазов, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6. Пазы исключают проворачивание головки болта или гайки. (см. рисунки). В светильниках базового исполнения применяются светодиоды с температурой цветности 4000-5000 К (цветностью ДС). И углом излучения 110 градусов (без вторичной оптики). В светильниках с цветностью ХБ световой поток выше базового на 10%, в светильниках с цветностью ТБ световой поток ниже базового на 10%. По желанию потребителя могут быть рассмотрены варианты изготовления светильников с другими углами излучения и температурами цветности.
Комплект поставки
В базовом варианте светильник поставляется с двумя универсальными скобами подвеса без решётки и отражателя, с одним кабельным вводом для тупикового монтажа.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Коэффициент мощности, не менее | 0,85 |
| Группа условий эксплуатации | М2 |
| Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2 |
| Защитный угол (с отражателем) | 15 градусов |
| Сейсмостойкость | 9 баллов по шкале MSK-64 |
| Срок службы | 10 лет |
Дополнительная комплектация
| Фото | Наименование товара | Код |
|---|---|---|
|
Кабельный ввод Hummel HSK-M-Ex-d NPT3/4". Для исполнений ПМ, ПС, ПР, ПТ | 910004 |
|

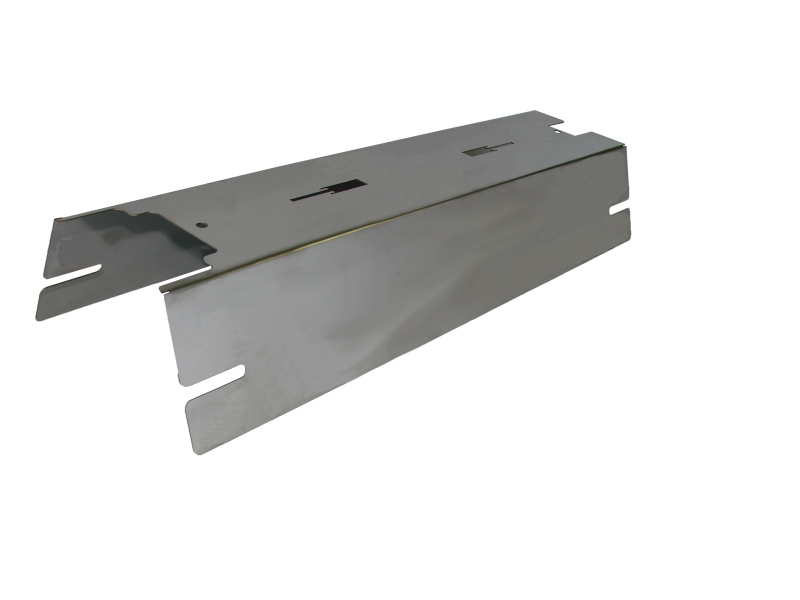

Отражатель Виолан КМ | 931101 |
|
|
Отражатель Виолан КС | 931102 |
|
|
Отражатель Виолан КР | 931103 |
|
|
Отражатель Виолан КТ | 931104 |
|
Решетка Виолан КМ | 941101 |
|
|
Решетка Виолан КС | 941102 |
|
|
Решетка Виолан КР | 941103 |
|
|
Решетка Виолан КТ | 941104 |
|
Узел крепления на трубу 50 | 961101 |
|
Узел крепления на трубу 30 | 961102 |
|
Парные кронштейны настенного крепления | 981101 |
|
Кронштейн настенного крепления КМ | 981102 |
|
|
Кронштейн настенного крепления КС | 981103 |
|
|
Кронштейн настенного крепления КР | 981104 |
|
|
Кронштейн настенного крепления КТ | 981105 |
|
Прямой кронштейн настенного крепления КМ | 981106 |
|
|
Прямой кронштейн настенного крепления КС | 981107 |
|
|
Прямой кронштейн настенного крепления КР | 981108 |
|
|
Прямой кронштейн настенного крепления КТ | 981109 |
|
Скобы крепления к стене | 981201 |
|
Скобы подвеса коробкой вверх | 981202 |
|
Комплект креплений к потолку | 981203 |
| Наименование товара | Код | L1, мм | L2, мм | Исполнение светильника |
|---|---|---|---|---|
| Монтажный комплект КМ–200 | 981110 | 300 | 200 | КМ, ПМ |
| Монтажный комплект КМ–300 | 981111 | 300 | 300 | КМ, ПМ |
| Монтажный комплект КМ–400 | 981112 | 300 | 400 | КМ, ПМ |
| Монтажный комплект КМ–500 | 981113 | 300 | 500 | КМ, ПМ |
| Монтажный комплект КМ–600 | 981114 | 300 | 600 | КМ, ПМ |
| Монтажный комплект КМ–1 | 981115 | 300 | 1000 | КМ, ПМ |
| Монтажный комплект КС–200 | 981116 | 380 | 200 | КС, ПС |
| Монтажный комплект КС–300 | 981117 | 380 | 300 | КС, ПС |
| Монтажный комплект КС–400 | 981118 | 380 | 400 | КС, ПС |
| Монтажный комплект КС–500 | 981119 | 380 | 500 | КС, ПС |
| Монтажный комплект КС–600 | 981120 | 380 | 600 | КС, ПС |
| Монтажный комплект КС–1 | 981121 | 380 | 1000 | КС, ПС |
| Монтажный комплект КР–200 | 981122 | 500 | 200 | КР, ПР |
| Монтажный комплект КР–300 | 981123 | 500 | 300 | КР, ПР |
| Монтажный комплект КР–400 | 981124 | 500 | 400 | КР, ПР |
| Монтажный комплект КР–500 | 981125 | 500 | 500 | КР, ПР |
| Монтажный комплект КР–600 | 981126 | 500 | 600 | КР, ПР |
| Монтажный комплект КР–1 | 981127 | 500 | 1000 | КР, ПР |
| Монтажный комплект КТ–200 | 981128 | 650 | 200 | КТ, ПТ |
| Монтажный комплект КТ–300 | 981129 | 650 | 300 | КТ, ПТ |
| Монтажный комплект КТ–400 | 981130 | 650 | 400 | КТ, ПТ |
| Монтажный комплект КТ–500 | 981131 | 650 | 500 | КТ, ПТ |
| Монтажный комплект КТ–600 | 981132 | 650 | 600 | КТ, ПТ |
| Монтажный комплект КТ–1 | 981133 | 650 | 1000 | КТ, ПТ |
Варианты установки и крепежа
|
|
|
|
| Крепление на рым-болт | Крепление скобы к корпусу | Крепление узла к корпусу | Крепление узла к отражателю |
|
|
|
|
| Крепление узла к трубе | Крепление хомутами к трубе | Крепление хомутами на трубу | Монтажный комплект с установленной коробкой КР-В-100 |
|
|
|
|
| Подвес на крючки | Подвес на крючки | Подвес светильника на монтажном комплекте с установленной коробкой КР-В-100 | Светильник на кронштейне настенного крепления |
|
|
|
|
| Светильник на парных кронштейнах настенного крепления | Светильник на прямом кронштейне настенного крепления | Светильник на скобах крепления к стене | Светильник потолочной скобы к корпусу |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
| Артикул | Наименование светильника | Маркировка взрывозащиты | Диапазон рабочих температур | Масса, кг | Напряжение питания |
|---|---|---|---|---|---|
| 119037 | Виолан Д-12 Табло КМ | 1ExdsIICT6 Х | -45°С…+40°С | 5,7 | ~220 |
| 119038 | Виолан Д-12 Табло ПМ | 1ExdIICT6 Х | -45°С…+40°С | 5,7 | ~220 |
| 119039 | Виолан Д-18 Табло КМ | 1ExdsIICT6 Х | -45°С…+40°С | 5,8 | ~220 |
| 119040 | Виолан Д-18 Табло ПМ | 1ExdIICT6 Х | -45°С…+40°С | 5,8 | ~220 |
| 119041 | Виолан Д-18 Табло КС | 1ExdsIICT6 Х | -45°С…+40°С | 6,1 | ~220 |
| 119042 | Виолан Д-18 Табло ПС | 1ExdIICT6 Х | -45°С…+40°С | 6,1 | ~220 |
| 119043 | Виолан Д-24 Табло КС | 1ExdsIICT6 Х | -45°С…+40°С | 6,1 | ~220 |
| 119044 | Виолан Д-24 Табло ПС | 1ExdIICT6 Х | -45°С…+40°С | 6,1 | ~220 |
| 119045 | Виолан Д-27 Табло КМ | 1ExdsIICT6 Х | -45°С…+40°С | 6,1 | ~220 |
| 119046 | Виолан Д-27 Табло ПМ | 1ExdIICT6 Х | -45°С…+40°С | 6,1 | ~220 |
| 119047 | Виолан Д-30 Табло КС | 1ExdsIICT6 Х | -45°С…+40°С | 6,1 | ~220 |
| 119048 | Виолан Д-30 Табло ПС | 1ExdIICT6 Х | -45°С…+40°С | 6,1 | ~220 |
| 119049 | Виолан Д-36 Табло КС | 1ExdsIICT6 Х | -45°С…+40°С | 6,3 | ~220 |
| 119050 | Виолан Д-36 Табло ПС | 1ExdIICT6 Х | -45°С…+40°С | 6,3 | ~220 |
| 119051 | Виолан Д-45 Табло КС | 1ExdsIICT6 Х | -45°С…+40°С | 6,3 | ~220 |
| 119052 | Виолан Д-45 Табло ПС | 1ExdIICT6 Х | -45°С…+40°С | 6,3 | ~220 |
| 119053 | Виолан Д-54 Табло КС | 1ExdsIICT6 Х | -45°С…+40°С | 6,5 | ~220 |
| 119054 | Виолан Д-54 Табло ПС | 1ExdIICT6 Х | -45°С…+40°С | 6,5 | ~220 |
| 119055 | Виолан Д-12 12DC Табло КМ | 1ExdsIICT6 Х | -45°С…+40°С | 5,3 | -12 |
| 119056 | Виолан Д-12 12DC Табло ПМ | 1ExdIICT6 Х | -45°С…+40°С | 5,3 | -12 |
| 119057 | Виолан Д-12 24DC Табло КМ | 1ExdsIICT6 Х | -45°С…+40°С | 5,7 | -24 |
| 119058 | Виолан Д-12 24DC Табло ПМ | 1ExdIICT6 Х | -45°С…+40°С | 5,7 | -24 |
| 119059 | Виолан Д-18 24DC Табло КМ | 1ExdsIICT6 Х | -45°С…+40°С | 5,8 | -24 |
| 119060 | Виолан Д-18 24DC Табло ПМ | 1ExdIICT6 Х | -45°С…+40°С | 5,8 | -24 |
| 119061 | Виолан Д-18 24DC Табло КС | 1ExdsIICT6 Х | -45°С…+40°С | 6,1 | -24 |
| 119062 | Виолан Д-18 24DC Табло ПС | 1ExdIICT6 Х | -45°С…+40°С | 6,1 | -24 |
| 119063 | Виолан Д-24 24DC Табло КС | 1ExdsIICT6 Х | -45°С…+40°С | 6,1 | -24 |
| 119064 | Виолан Д-24 24DC Табло ПС | 1ExdIICT6 Х | -45°С…+40°С | 6,1 | -24 |
| 119065 | Виолан Д-27 24DC Табло КМ | 1ExdsIICT6 Х | -45°С…+40°С | 6,1 | -24 |
| 119066 | Виолан Д-27 24DC Табло ПМ | 1ExdIICT6 Х | -45°С…+40°С | 6,1 | -24 |
| 119067 | Виолан Д-30 24DC Табло КС | 1ExdsIICT6 Х | -45°С…+40°С | 6,1 | -24 |
| 119068 | Виолан Д-30 24DC Табло ПС | 1ExdIICT6 Х | -45°С…+40°С | 6,1 | -24 |
| 119069 | Виолан Д-36 24DC Табло КС | 1ExdsIICT6 Х | -45°С…+40°С | 6,3 | -24 |
| 119070 | Виолан Д-36 24DC Табло ПС | 1ExdIICT6 Х | -45°С…+40°С | 6,3 | -24 |
| 119071 | Виолан Д-45 24DC Табло КС | 1ExdsIICT6 Х | -45°С…+40°С | 6,3 | -24 |
| 119072 | Виолан Д-45 24 DC Табло ПС | 1ExdIICT6 Х | -45°С…+40°С | 6,3 | -24 |
