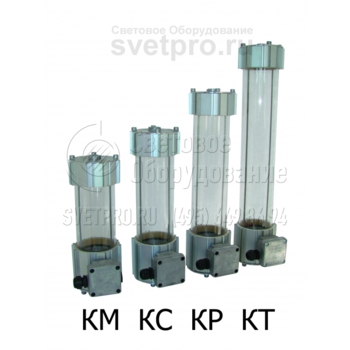

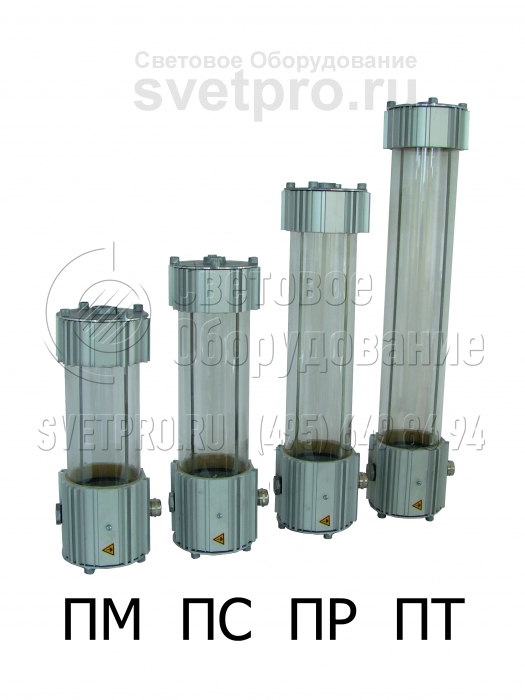

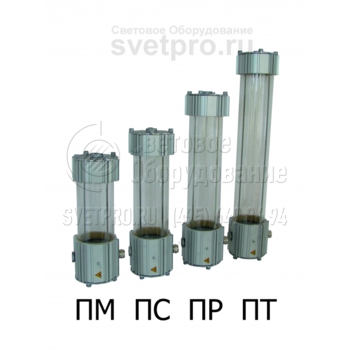

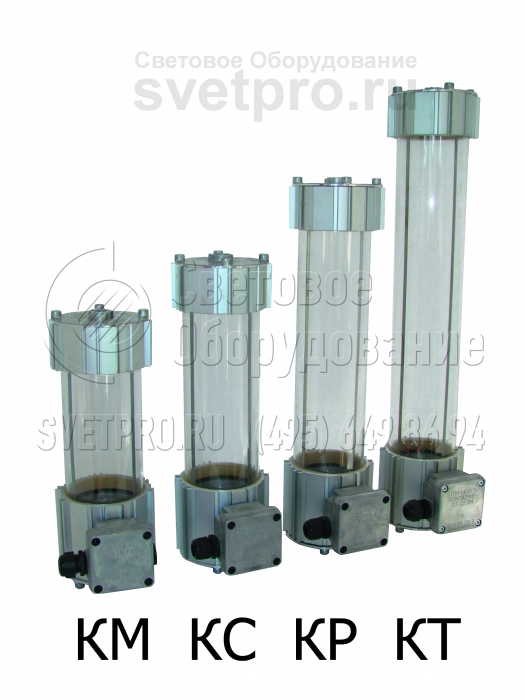

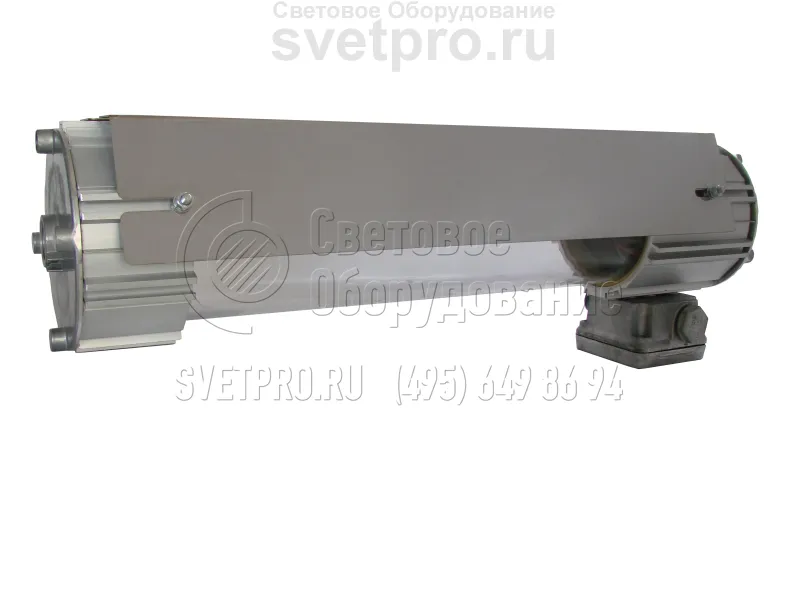

Виолан Ф Взрывозащищенный светильник с КЛЛ
Область применения: |
|
Назначение: |
|
Источник света: | Компактная люминесцентная лампа (КЛЛ) |
Цоколь: | G23, 2G7, GX24q2, GX24q5, GX24q4, 2G11 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | Виолан Ф |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы Виолан Ф применяют на предприятиях по переработке нефти, газа, древесины, производству химической, лакокрасочной, текстильной продукции.
Многообразие способов установки обеспечивают пазы на корпусе и наличие дополнительной комплектации: узлы крепления, парные и одиночные кронштейны, скобы для настенной установки, комплекты потолочных креплений. Доступно транзитное и тупиковое подключение с вводной коробкой и прямое.
Подключение кабеля однофазной сети сопровождается комплектацией модели ПРА: электронным и электромагнитным (cosφ≥0,85). Он необходим для источника света – КЛЛ. В модификациях имеются изделия с одной и двумя лампами мощностью 9–36 Вт и одноламповые: 42–80 Вт. Температура рабочей среды, при которой целесообразно использовать изделие, не ниже -20°С и не выше +40°С.
Светильники Виолан Ф соответствуют первому уровню взрывозащиты, обеспечиваемой взрывонепроницаемой оболочкой типов d и ds. Тип d характерен для изделий с прямым вводом кабеля, ds – с вводной коробкой типа «s». Оболочку образует поликарбонатная труба, обе стороны которой заделаны в корпусные элементы. Взрывонепроницаемость объединения неразъемного узла с торцевыми крышками обеспечивает резьбовой лабиринт.

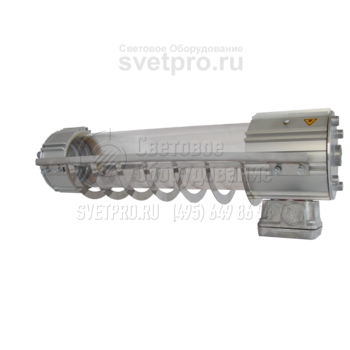

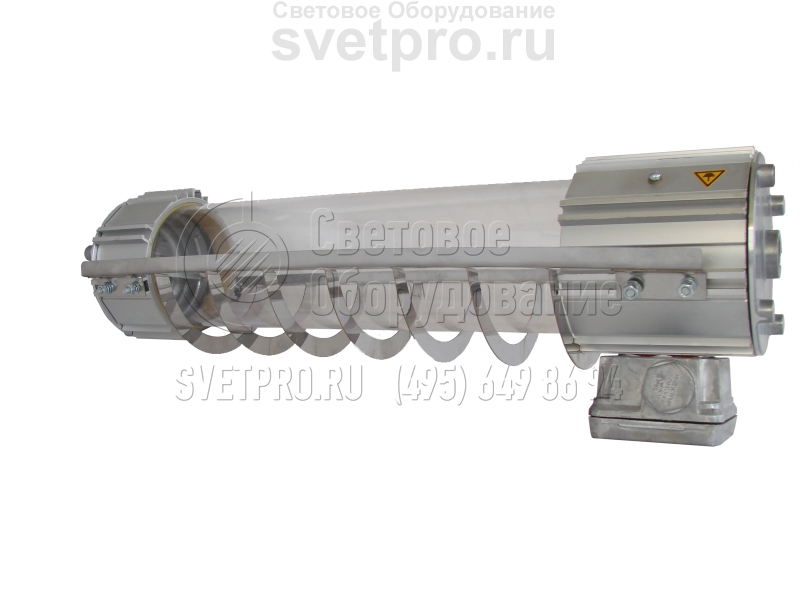

Конструкция
Оболочка светильника состоит из светопропускающего элемента — трубы из поликарбоната, герметично заделанной в два корпуса из алюминиевого профиля, что делает эту оболочку неразборной. С обеих сторон оболочка светильников соединяется с крышками посредством резьбового лабиринта, обеспечивающего требование ограниченного пропуска газов. Конструкция светильников допускают как тупиковый, так и транзитный монтаж светильников. Корпуса светильников имеют пять специальных пазов, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6. Пазы исключают проворачивание головки болта или гайки. (см. рисунки).
Комплект поставки
В базовом варианте светильник поставляется с двумя универсальными скобами подвеса без решётки и отражателя, с одним кабельным вводом для тупикового монтажа.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон рабочих температур | минус 20°С – плюс 40°С |
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2 |

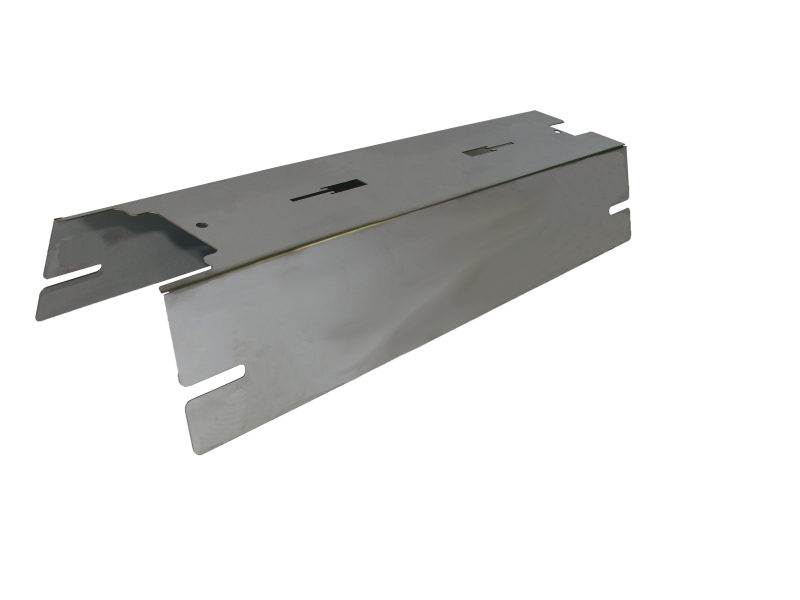

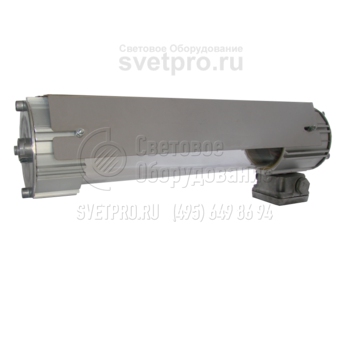

Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация
Наименование товара | Код | L1, мм | L2, мм | Исполнение светильника |
---|---|---|---|---|
Монтажный комплект КМ–200 | 981110 | 300 | 200 | КМ, ПМ |
Монтажный комплект КМ–300 | 981111 | 300 | 300 | КМ, ПМ |
Монтажный комплект КМ–400 | 981112 | 300 | 400 | КМ, ПМ |
Монтажный комплект КМ–500 | 981113 | 300 | 500 | КМ, ПМ |
Монтажный комплект КМ–600 | 981114 | 300 | 600 | КМ, ПМ |
Монтажный комплект КМ–1 | 981115 | 300 | 1000 | КМ, ПМ |
Монтажный комплект КС–200 | 981116 | 380 | 200 | КС, ПС |
Монтажный комплект КС–300 | 981117 | 380 | 300 | КС, ПС |
Монтажный комплект КС–400 | 981118 | 380 | 400 | КС, ПС |
Монтажный комплект КС–500 | 981119 | 380 | 500 | КС, ПС |
Монтажный комплект КС–600 | 981120 | 380 | 600 | КС, ПС |
Монтажный комплект КС–1 | 981121 | 380 | 1000 | КС, ПС |
Монтажный комплект КР–200 | 981122 | 500 | 200 | КР, ПР |
Монтажный комплект КР–300 | 981123 | 500 | 300 | КР, ПР |
Монтажный комплект КР–400 | 981124 | 500 | 400 | КР, ПР |
Монтажный комплект КР–500 | 981125 | 500 | 500 | КР, ПР |
Монтажный комплект КР–600 | 981126 | 500 | 600 | КР, ПР |
Монтажный комплект КР–1 | 981127 | 500 | 1000 | КР, ПР |
Монтажный комплект КТ–200 | 981128 | 650 | 200 | КТ, ПТ |
Монтажный комплект КТ–300 | 981129 | 650 | 300 | КТ, ПТ |
Монтажный комплект КТ–400 | 981130 | 650 | 400 | КТ, ПТ |
Монтажный комплект КТ–500 | 981131 | 650 | 500 | КТ, ПТ |
Монтажный комплект КТ–600 | 981132 | 650 | 600 | КТ, ПТ |
Монтажный комплект КТ–1 | 981133 | 650 | 1000 | КТ, ПТ |
Варианты установки и крепежа
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Тип патрона | Маркировка взрывозащиты | Диапазон рабочих температур | Наличие ЭПРА | Масса, кг |
---|---|---|---|---|---|---|
115001 | Виолан Ф-1х9(G23) КМ | G23 | 1ExdsIICT6 Х | -20°С…+40°С | Нет | 5,5 |
115002 | Виолан Ф-1х9(G23) ПМ | G23 | 1ExdIICT6 Х | -20°С…+40°С | Нет | 5,5 |
115003 | Виолан Ф-1х9(2G7) Э КМ | 2G7 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 5 |
115004 | Виолан Ф-1х9(2G7) Э ПМ | 2G7 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 5 |
115005 | Виолан Ф-2х9(G23) КМ | G23 | 1ExdsIICT6 Х | -20°С…+40°С | Нет | 5,5 |
115006 | Виолан Ф-2х9(G23) ПМ | G23 | 1ExdIICT6 Х | -20°С…+40°С | Нет | 5,5 |
115007 | Виолан Ф-2х9(2G7) Э КМ | 2G7 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 5,3 |
115008 | Виолан Ф-2х9(2G7) Э ПМ | 2G7 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 5,3 |
115009 | Виолан Ф-1х11(G23) КМ | G23 | 1ExdsIICT6 Х | -20°С…+40°С | Нет | 5,5 |
115010 | Виолан Ф-1х11(G23) ПМ | G23 | 1ExdIICT6 Х | -20°С…+40°С | Нет | 5,5 |
115011 | Виолан Ф-1х11(2G7) Э КМ | 2G7 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 5 |
115012 | Виолан Ф-1х11(2G7) Э ПМ | 2G7 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 5 |
115013 | Виолан Ф-2х11(G23) КМ | G23 | 1ExdsIICT6 Х | -20°С…+40°С | Нет | 5,5 |
115014 | Виолан Ф-2х11(G23) ПМ | G23 | 1ExdIICT6 Х | -20°С…+40°С | Нет | 5,5 |
115015 | Виолан Ф-2х11(2G7) Э КМ | 2G7 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 5,3 |
115016 | Виолан Ф-2х11(2G7) Э ПМ | 2G7 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 5,3 |
115017 | Виолан Ф-1х18(GX24q-2) Э КМ | GX24q-2 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 5 |
115018 | Виолан Ф-1х18(GX24q-2) Э ПМ | GX24q-2 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 5 |
115019 | Виолан Ф-1х18(2G11) КС | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Нет | 6,3 |
115020 | Виолан Ф-1х18(2G11) ПС | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Нет | 6,3 |
115021 | Виолан Ф-1х18(2G11) Э КС | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 5,5 |
115022 | Виолан Ф-1х18(2G11) Э ПС | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 5,5 |
115023 | Виолан Ф-2х18(2G11) КС | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Нет | 6,5 |
115024 | Виолан Ф-2х18(2G11) ПС | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Нет | 6,5 |
115025 | Виолан Ф-2х18(2G11) Э КС | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 5,7 |
115026 | Виолан Ф-2х18(2G11) Э ПС | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 5,7 |
115027 | Виолан Ф-1х24(2G11) КС | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Нет | 6,3 |
115028 | Виолан Ф-1х24(2G11) ПС | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Нет | 6,3 |
115029 | Виолан Ф-1х24(2G11) Э КС | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 5,5 |
115030 | Виолан Ф-1х24(2G11) Э ПС | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 5,5 |
115032 | Виолан Ф-2х24(2G11) ПС | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Нет | 6,5 |
115034 | Виолан Ф-2х24(2G11) Э ПС | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 5,7 |
115041 | Виолан Ф-1х36(2G11) Э КТ | 2G11 | 1ExdsIICT6Х | -20°С…+40°С | Есть | 6,2 |
115042 | Виолан Ф-1х36(2G11) Э ПТ | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,2 |
115043 | Виолан Ф-2х36(2G11) КТ | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Нет | 8,2 |
115044 | Виолан Ф-2х36(2G11) ПТ | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Нет | 8,2 |
115045 | Виолан Ф-2х36(2G11) Э КТ | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,5 |
115046 | Виолан Ф-2х36(2G11) Э ПТ | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,5 |
115048 | Виолан Ф-1х42(GX24q-4) Э ПС | GX24q-4 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 5,7 |
115049 | Виолан Ф-1х55(2G11) Э КТ | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,5 |
115050 | Виолан Ф-1х55(2G11) Э ПТ | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,5 |
115051 | Виолан Ф-1х57(GX24q-5) Э КС | GX24q-5 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 5,9 |
115052 | Виолан Ф-1х57(GX24q-5) Э ПС | GX24q-5 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 5,9 |
115053 | Виолан Ф-1х80(2G11) Э КТ | 2G11 | 1ExdsIICT6 Х | -20°С…+40°С | Есть | 6,5 |
115054 | Виолан Ф-1х80(2G11) Э ПТ | 2G11 | 1ExdIICT6 Х | -20°С…+40°С | Есть | 6,5 |
