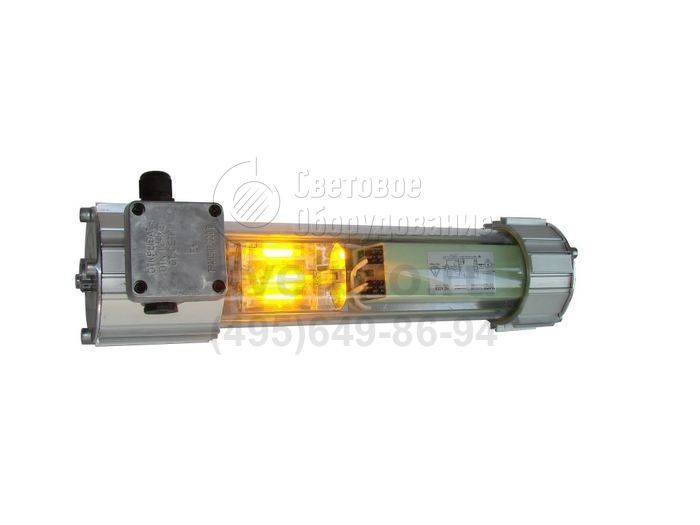

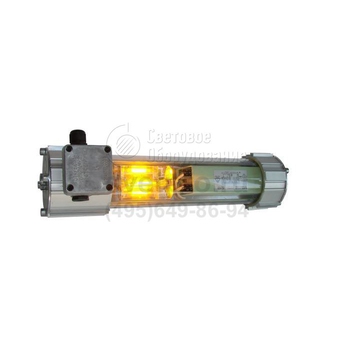

Виолан Г с БМП Взрывозащищенный светильник с металогалогенной лампой
Область применения: |
|
Назначение: |
|
Источник света: | Металлогалогенная лампа (МГЛ) |
Цоколь: | RX7s |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | Виолан Г с БМП |
Мощность: | 70-150 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы Виолан Г с БМП применяют на промышленных объектах, технологический процесс которых может сопровождаться образованием взрывоопасной среды: нефтепереработка, деревообработка, химическое, газовое, текстильное, лакокрасочное производство. Модель эффективна для зон 1 и 2.
Светильники устанавливаются на стену, потолок, трубу, крюк при помощи креплений, подвесов, скоб, кронштейнов. В базовой комплектации две универсальные скобы подвеса и один кабельный ввод для тупикового монтажа. Транзитное подключение реализуется при заказе 2-го ввода, независимо от конструктивного исполнения.
В модельном ряду имеются модификации с вводной коробкой (вид взрывозащиты «s») и изделия для прямого ввода в двух габаритных форматах: КР, ПР, КТ, ПТ. Мощность применяемых металлогалогенных ламп: 70 и 150 Вт. Температурный диапазон рабочей среды (-45°С – +40°С) определяется особенностями источника света.
Взрывонепроницаемость оболочки обеспечена резьбовым лабиринтом, примененным в области объединения крышек и неразборного узла, состоящего из светопропускающей трубы, обе стороны которой заделаны в металлические корпуса. Герметичность конструктивной формы – IP65. Уход за поверхностью поликарбонатной трубы – протирка влажной ветошью.
Конструкция
Оболочка светильника состоит из светопропускающего элемента — трубы из поликарбоната, герметично заделанной в два корпуса из алюминиевого профиля, что делает эту оболочку неразборной. С обеих сторон оболочка светильников соединяется с крышками посредством резьбового лабиринта, обеспечивающего требование ограниченного пропуска газов. Конструкция светильников допускают как тупиковый, так и транзитный монтаж светильников. Корпуса светильников имеют пять специальных пазов, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6. Пазы исключают проворачивание головки болта или гайки. (см. рисунки).
Комплект поставки
В базовом варианте светильник поставляется с двумя универсальными скобами подвеса без решётки и отражателя, с одним кабельным вводом для тупикового монтажа.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон рабочих температур | минус 45°С – плюс 40°С |
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2 |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация
Наименование товара | Код | L1, мм | L2, мм | Исполнение светильника |
---|---|---|---|---|
Монтажный комплект КМ–200 | 981110 | 300 | 200 | КМ, ПМ |
Монтажный комплект КМ–300 | 981111 | 300 | 300 | КМ, ПМ |
Монтажный комплект КМ–400 | 981112 | 300 | 400 | КМ, ПМ |
Монтажный комплект КМ–500 | 981113 | 300 | 500 | КМ, ПМ |
Монтажный комплект КМ–600 | 981114 | 300 | 600 | КМ, ПМ |
Монтажный комплект КМ–1 | 981115 | 300 | 1000 | КМ, ПМ |
Монтажный комплект КС–200 | 981116 | 380 | 200 | КС, ПС |
Монтажный комплект КС–300 | 981117 | 380 | 300 | КС, ПС |
Монтажный комплект КС–400 | 981118 | 380 | 400 | КС, ПС |
Монтажный комплект КС–500 | 981119 | 380 | 500 | КС, ПС |
Монтажный комплект КС–600 | 981120 | 380 | 600 | КС, ПС |
Монтажный комплект КС–1 | 981121 | 380 | 1000 | КС, ПС |
Монтажный комплект КР–200 | 981122 | 500 | 200 | КР, ПР |
Монтажный комплект КР–300 | 981123 | 500 | 300 | КР, ПР |
Монтажный комплект КР–400 | 981124 | 500 | 400 | КР, ПР |
Монтажный комплект КР–500 | 981125 | 500 | 500 | КР, ПР |
Монтажный комплект КР–600 | 981126 | 500 | 600 | КР, ПР |
Монтажный комплект КР–1 | 981127 | 500 | 1000 | КР, ПР |
Монтажный комплект КТ–200 | 981128 | 650 | 200 | КТ, ПТ |
Монтажный комплект КТ–300 | 981129 | 650 | 300 | КТ, ПТ |
Монтажный комплект КТ–400 | 981130 | 650 | 400 | КТ, ПТ |
Монтажный комплект КТ–500 | 981131 | 650 | 500 | КТ, ПТ |
Монтажный комплект КТ–600 | 981132 | 650 | 600 | КТ, ПТ |
Монтажный комплект КТ–1 | 981133 | 650 | 1000 | КТ, ПТ |
Варианты установки и крепежа
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Тип патрона | Маркировка взрывозащиты | Диапазон рабочих температур | Наличие ЭПРА | Масса, кг | Мощность источника света, Вт |
---|---|---|---|---|---|---|---|
114017 | Виолан Г-70(RX7s) М КР | RX7s | 1ExdsIICT5 Х | -45°С…+40°С | Нет | 7,8 | 70 |
114018 | Виолан Г-70(RX7s) М ПР | RX7s | 1ExdIICT5 Х | -45°С…+40°С | Нет | 7,8 | 70 |
114019 | Виолан Г-150(RX7s) М КТ | RX7s | 1ExdsIICT5 Х | -45°С…+40°С | Нет | 8,8 | 150 |
114020 | Виолан Г-150(RX7s) М ПТ | RX7s | 1ExdIaICT5 Х | -45°С…+40°С | Нет | 8,8 | 150 |
