Виолан Л АО (Табло) Взрывозащищенный светильник специального назначения
Область применения: |
|
Назначение: |
|
Цоколь: | G5 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | Виолан Л АО |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ

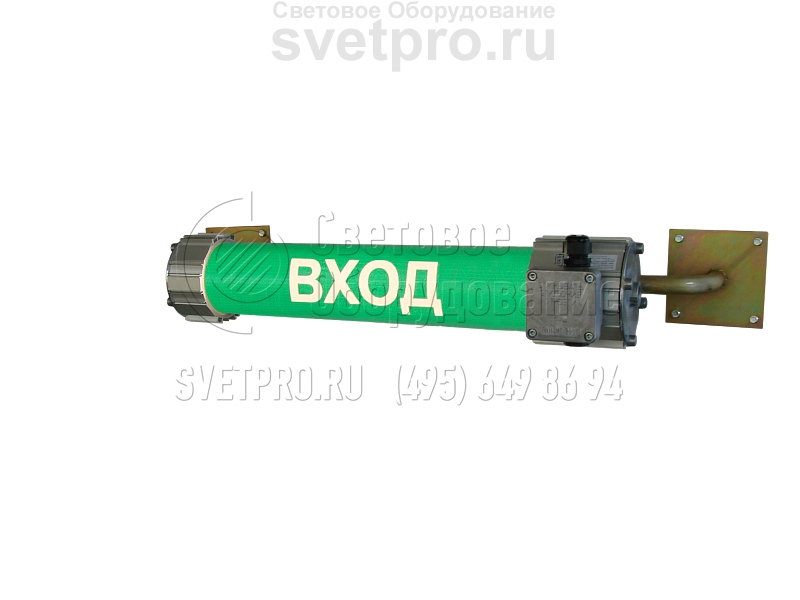

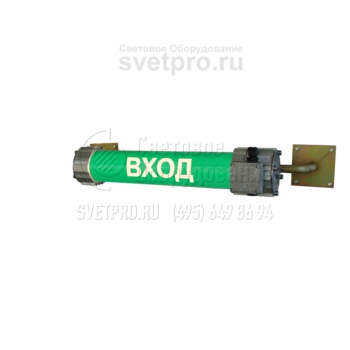

Световые табло Виолан Л АО являются элементом системы аварийного освещения объектов, осуществляющих производство химической, лакокрасочной, текстильной продукции, деревообработку и нефтепереработку. Конструктивные особенности позволяют применять модель в зонах 1 и 2, выделенных из общих площадей по причине вероятного образования взрывоопасной среды.
Изделие оснащено универсальными скобами, если комплектация не корректируется заказом, в котором может учитываться и приоритет способа монтажа: тупиковый или транзитный.
В модификациях КС и ПС применяются две или три лампы Т5 (8 Вт). Отличия внесены и емкостью батареи автономного питания, которая обеспечит работу одной лампы на протяжении одного или трех часов. Температура внутри производственных зданий или на наружных площадках для корректной работы табло не должна быть ниже -20°С, предельное значение в положительной части температурного диапазона – +40°С.
Конструктивные части при объединении их резьбовым лабиринтом обеспечивают ограниченный пропуск газов, что позволяет соблюдать взрывобезопасность табло Виолан Л АО. Необходимый текст и цвет, наносимый на поликарбонатный светопропускающий элемент, устанавливается при заказе. Корпус, в который заключен рассеиватель, имеет пазы для креплений.
Конструкция
Оболочка светильника состоит из светопропускающего элемента — трубы из поликарбоната, герметично заделанной в два корпуса из алюминиевого профиля, что делает эту оболочку неразборной. С обеих сторон оболочка светильников соединяется с крышками посредством резьбового лабиринта, обеспечивающего требование ограниченного пропуска газов. Конструкция светильников допускают как тупиковый, так и транзитный монтаж светильников. Корпуса светильников имеют пять специальных пазов, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6. Пазы исключают проворачивание головки болта или гайки. (см. рисунки). Во всех исполнениях светильников с люминесцентными лампами Т5 применяются электронные ПРА.
Комплект поставки
В базовом варианте светильник поставляется с двумя универсальными скобами подвеса без решётки и отражателя, с одним кабельным вводом для тупикового монтажа.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон рабочих температур | минус 20°С – плюс 40°С |
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2 |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |

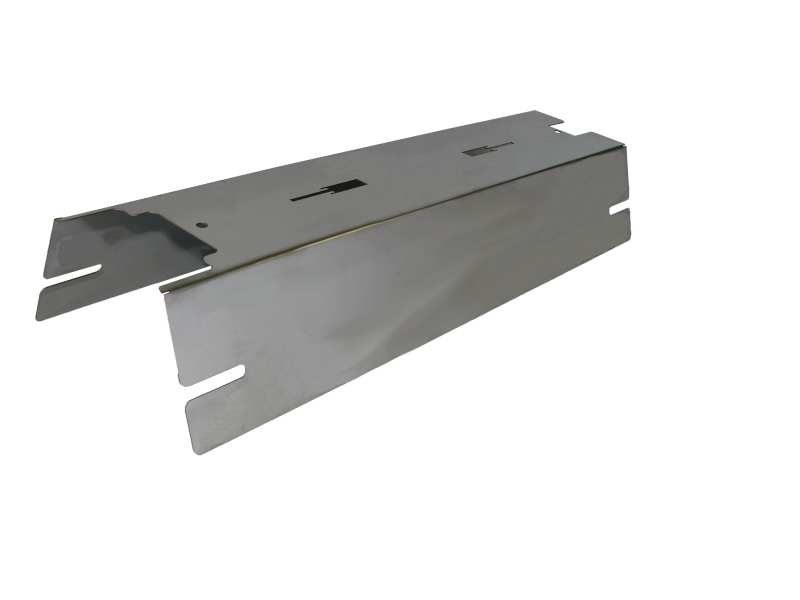

Дополнительная комплектация
Наименование товара | Код | L1, мм | L2, мм | Исполнение светильника |
---|---|---|---|---|
Монтажный комплект КМ–200 | 981110 | 300 | 200 | КМ, ПМ |
Монтажный комплект КМ–300 | 981111 | 300 | 300 | КМ, ПМ |
Монтажный комплект КМ–400 | 981112 | 300 | 400 | КМ, ПМ |
Монтажный комплект КМ–500 | 981113 | 300 | 500 | КМ, ПМ |
Монтажный комплект КМ–600 | 981114 | 300 | 600 | КМ, ПМ |
Монтажный комплект КМ–1 | 981115 | 300 | 1000 | КМ, ПМ |
Монтажный комплект КС–200 | 981116 | 380 | 200 | КС, ПС |
Монтажный комплект КС–300 | 981117 | 380 | 300 | КС, ПС |
Монтажный комплект КС–400 | 981118 | 380 | 400 | КС, ПС |
Монтажный комплект КС–500 | 981119 | 380 | 500 | КС, ПС |
Монтажный комплект КС–600 | 981120 | 380 | 600 | КС, ПС |
Монтажный комплект КС–1 | 981121 | 380 | 1000 | КС, ПС |
Монтажный комплект КР–200 | 981122 | 500 | 200 | КР, ПР |
Монтажный комплект КР–300 | 981123 | 500 | 300 | КР, ПР |
Монтажный комплект КР–400 | 981124 | 500 | 400 | КР, ПР |
Монтажный комплект КР–500 | 981125 | 500 | 500 | КР, ПР |
Монтажный комплект КР–600 | 981126 | 500 | 600 | КР, ПР |
Монтажный комплект КР–1 | 981127 | 500 | 1000 | КР, ПР |
Монтажный комплект КТ–200 | 981128 | 650 | 200 | КТ, ПТ |
Монтажный комплект КТ–300 | 981129 | 650 | 300 | КТ, ПТ |
Монтажный комплект КТ–400 | 981130 | 650 | 400 | КТ, ПТ |
Монтажный комплект КТ–500 | 981131 | 650 | 500 | КТ, ПТ |
Монтажный комплект КТ–600 | 981132 | 650 | 600 | КТ, ПТ |
Монтажный комплект КТ–1 | 981133 | 650 | 1000 | КТ, ПТ |
Варианты установки и крепежа
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Маркировка взрывозащиты | Диапазон рабочих температур | Масса, кг | Время работы в автономном режиме, ч |
---|---|---|---|---|---|
117033 | Виолан Л-2х8(G5) Э АО-1 ТАБЛО КС | 1ExdsIICT6 Х | -20°С…+40°С | 6,7 | 1 |
117034 | Виолан Л-2х8(G5) Э АО-1 ТАБЛО ПС | 1ExdIICT6 Х | -20°С…+40°С | 6,7 | 1 |
117035 | Виолан Л-2х8(G5) Э АО-3 ТАБЛО КС | 1ExdsIICT6 Х | -20°С…+40°С | 7 | 3 |
117036 | Виолан Л-2х8(G5) Э АО-3 ТАБЛО ПС | 1ExdIICT6 Х | -20°С…+40°С | 7 | 3 |
117037 | Виолан Л-3х8(G5) Э АО-1 ТАБЛО КС | 1ExdsIICT6 Х | -20°С…+40°С | 6,7 | 1 |
117038 | Виолан Л-3х8(G5) Э АО-1 ТАБЛО ПС | 1ExdIICT6 Х | -20°С…+40°С | 6,7 | 1 |
117039 | Виолан Л-3х8(G5) Э АО-3 ТАБЛО КС | 1ExdsIICT6 Х | -20°С…+40°С | 7 | 3 |
117040 | Виолан Л-3х8(G5) Э АО-3 ТАБЛО ПС | 1ExdIICT6 Х | -20°С…+40°С | 7 | 3 |
