Виолан Л Взрывозащищенный светильник с люминесцентой лампой
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа (ЛЛ) |
Цоколь: | G5 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | Виолан Л |
Мощность: | 4-8 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Своевременность зажигания ламп в светильнике Виолан Л соблюдается при температуре -20°С – +40°С. Изделие применяют на промышленных объектах: химических, деревообрабатывающих, нефтеперерабатывающих, лакокрасочных, текстильных производствах. 1–й уровень взрывозащиты дает основания к установке в зонах 1 и 2.

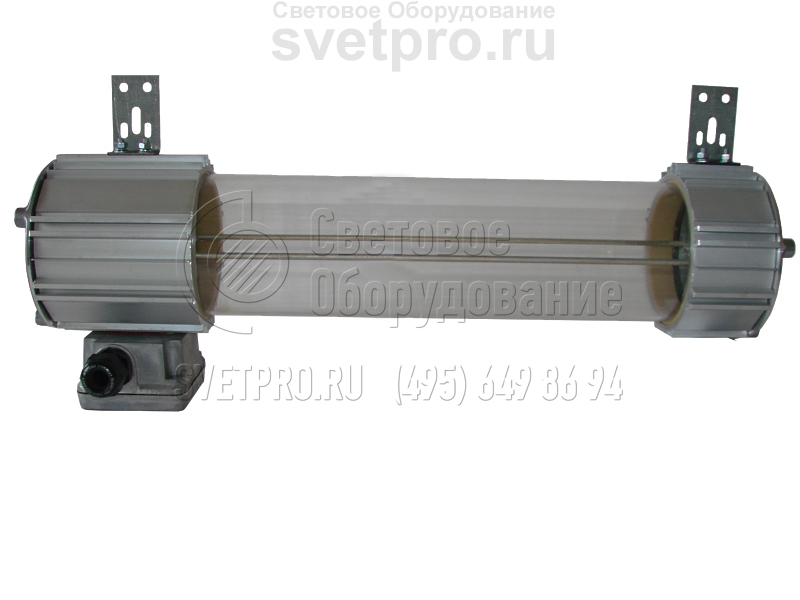

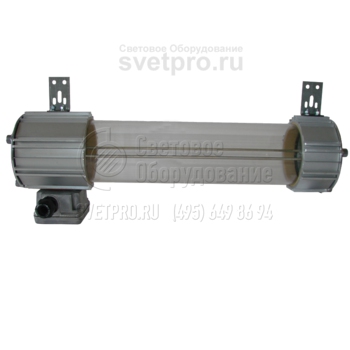

Подвес изделия на трубу, крюк, настенная и потолочная установка обеспечивается креплениями основной или дополнительной комплектации. Тупиковый монтаж, предусмотренный базовой комплектацией, изменит на транзитный, дополнительный кабельный ввод.

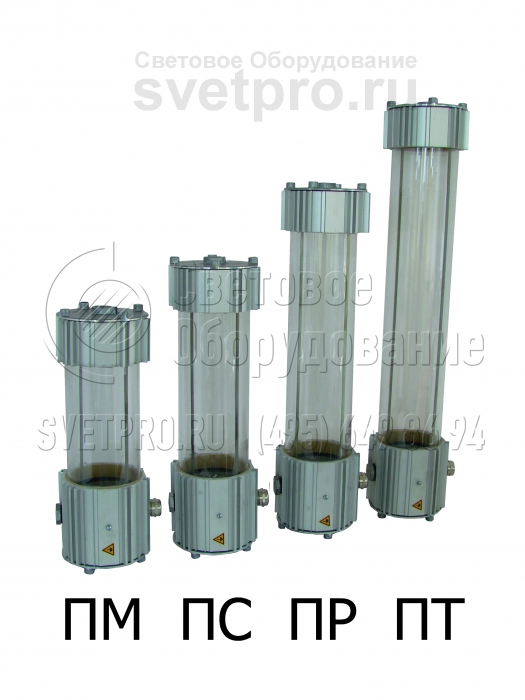

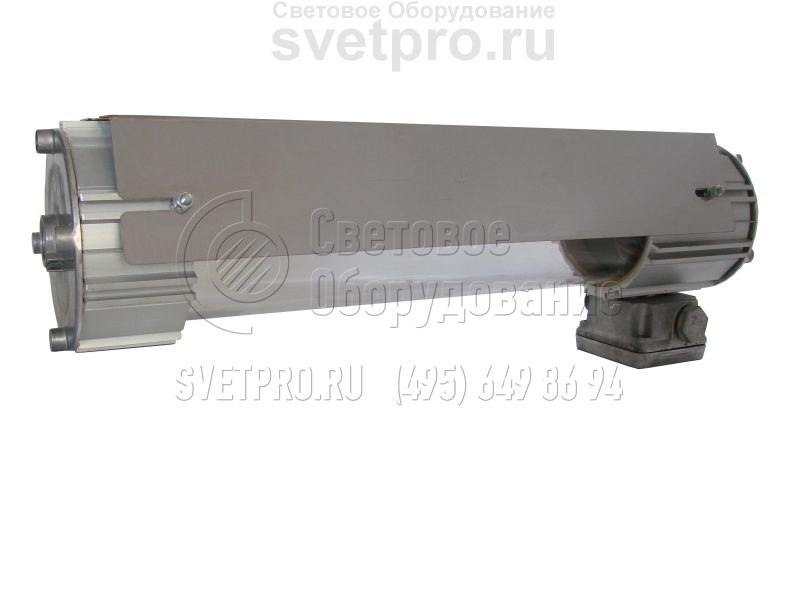

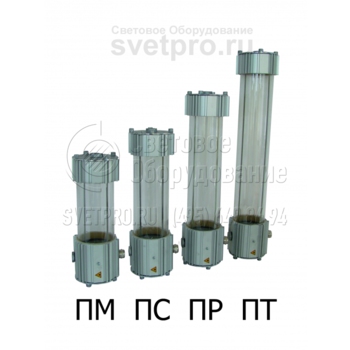

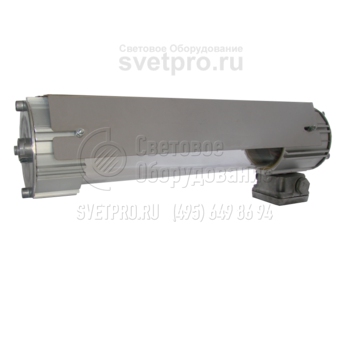

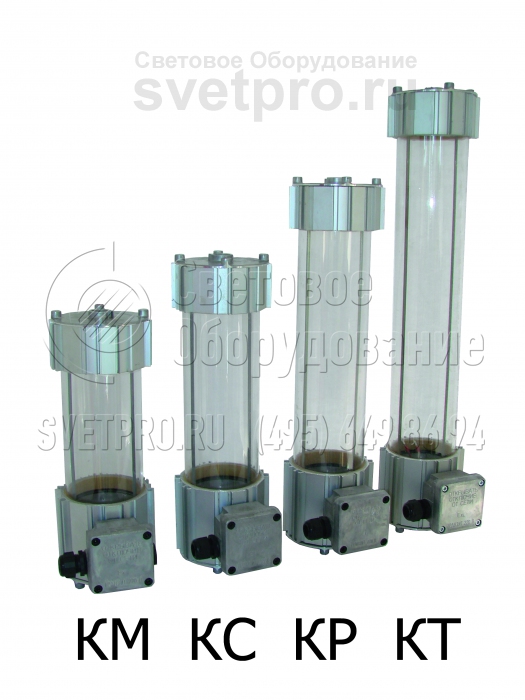

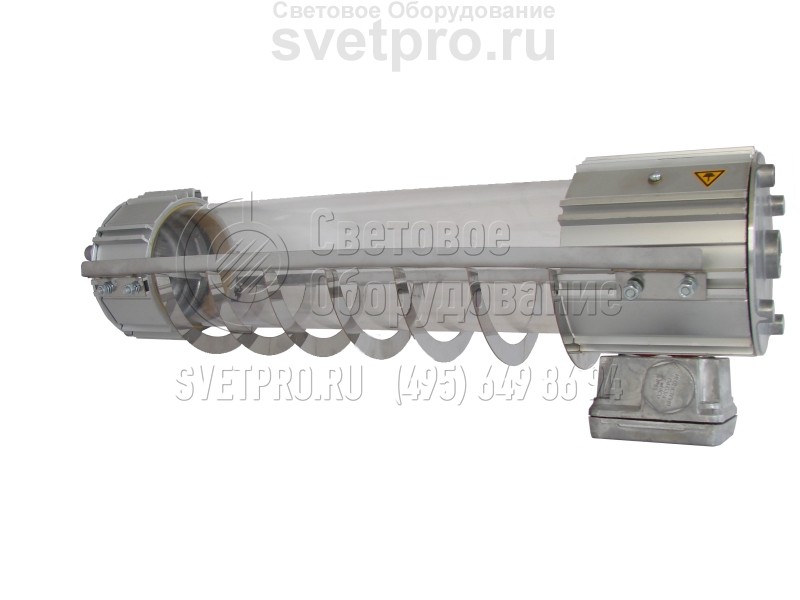

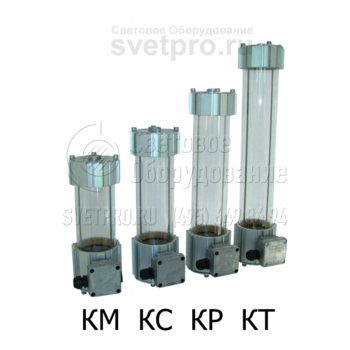

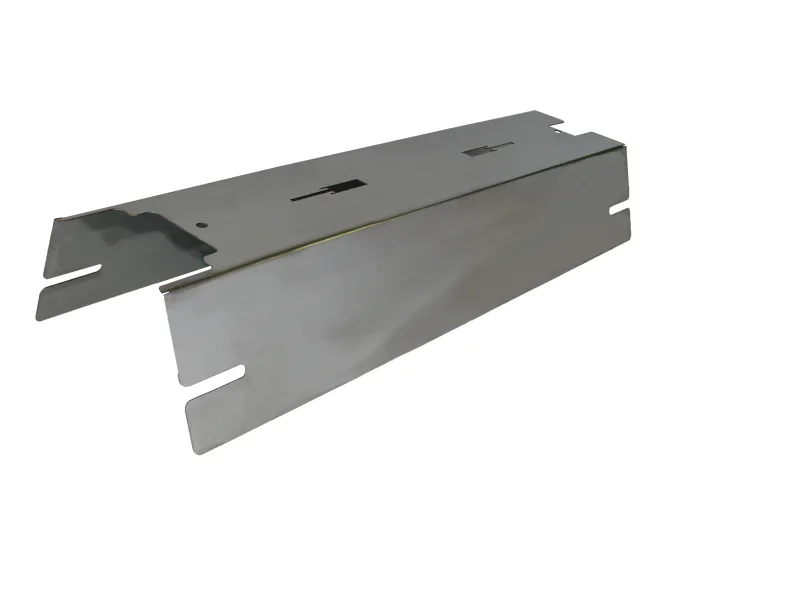

Светильник выполнен в двух типоразмерах М и С, каждый из которых имеет вариант с вводной коробкой и прямым вводом кабеля. Количество ламп в модификациях две или три. Их мощность: 4, 6, 8 Вт. Изделие можно дополнить отражателем (защитный угол 15°) и решеткой.
Взрывонепроницаемая оболочка создается резьбовым лабиринтом, объединяющим торцевые крышки с корпусными деталями, которые образуют единый узел со светопропускающей поликарбонатной трубой. Для светильников с вводной коробкой (вид взрывозащиты «s») применяется маркировка 1ExdsIICT6 X (1-й уровень). На корпусе выполнены пазы для фиксации креплений. Защита оптики от попадания пыли и воды – IP65.
Конструкция

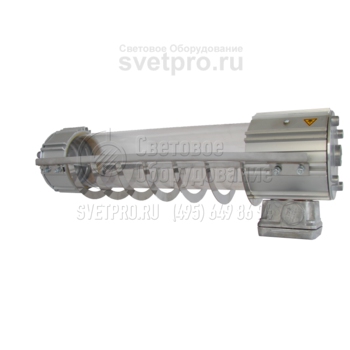

Оболочка светильника состоит из светопропускающего элемента — трубы из поликарбоната, герметично заделанной в два корпуса из алюминиевого профиля, что делает эту оболочку неразборной. С обеих сторон оболочка светильников соединяется с крышками посредством резьбового лабиринта, обеспечивающего требование ограниченного пропуска газов. Конструкция светильников допускают как тупиковый, так и транзитный монтаж светильников. Корпуса светильников имеют пять специальных пазов, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6. Пазы исключают проворачивание головки болта или гайки. (см. рисунки). Во всех исполнениях светильников с люминесцентными лампами Т5 применяются электронные ПРА.
Комплект поставки
В базовом варианте светильник поставляется с двумя универсальными скобами подвеса без решётки и отражателя, с одним кабельным вводом для тупикового монтажа.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон рабочих температур | минус 20°С – плюс 40°С |
Тип патрона | G5 |
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2 |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация
Наименование товара | Код | L1, мм | L2, мм | Исполнение светильника |
---|---|---|---|---|
Монтажный комплект КМ–200 | 981110 | 300 | 200 | КМ, ПМ |
Монтажный комплект КМ–300 | 981111 | 300 | 300 | КМ, ПМ |
Монтажный комплект КМ–400 | 981112 | 300 | 400 | КМ, ПМ |
Монтажный комплект КМ–500 | 981113 | 300 | 500 | КМ, ПМ |
Монтажный комплект КМ–600 | 981114 | 300 | 600 | КМ, ПМ |
Монтажный комплект КМ–1 | 981115 | 300 | 1000 | КМ, ПМ |
Монтажный комплект КС–200 | 981116 | 380 | 200 | КС, ПС |
Монтажный комплект КС–300 | 981117 | 380 | 300 | КС, ПС |
Монтажный комплект КС–400 | 981118 | 380 | 400 | КС, ПС |
Монтажный комплект КС–500 | 981119 | 380 | 500 | КС, ПС |
Монтажный комплект КС–600 | 981120 | 380 | 600 | КС, ПС |
Монтажный комплект КС–1 | 981121 | 380 | 1000 | КС, ПС |
Монтажный комплект КР–200 | 981122 | 500 | 200 | КР, ПР |
Монтажный комплект КР–300 | 981123 | 500 | 300 | КР, ПР |
Монтажный комплект КР–400 | 981124 | 500 | 400 | КР, ПР |
Монтажный комплект КР–500 | 981125 | 500 | 500 | КР, ПР |
Монтажный комплект КР–600 | 981126 | 500 | 600 | КР, ПР |
Монтажный комплект КР–1 | 981127 | 500 | 1000 | КР, ПР |
Монтажный комплект КТ–200 | 981128 | 650 | 200 | КТ, ПТ |
Монтажный комплект КТ–300 | 981129 | 650 | 300 | КТ, ПТ |
Монтажный комплект КТ–400 | 981130 | 650 | 400 | КТ, ПТ |
Монтажный комплект КТ–500 | 981131 | 650 | 500 | КТ, ПТ |
Монтажный комплект КТ–600 | 981132 | 650 | 600 | КТ, ПТ |
Монтажный комплект КТ–1 | 981133 | 650 | 1000 | КТ, ПТ |
Варианты установки и крепежа
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Маркировка взрывозащиты | Диапазон рабочих температур | Масса, кг |
---|---|---|---|---|
117001 | Виолан Л-2х4(G5) Э КМ | 1ExdsIICT6 Х | -20°С…+40°С | 5,4 |
117002 | Виолан Л-2х4(G5) Э ПМ | 1ExdIICT6 Х | -20°С…+40°С | 5,4 |
117003 | Виолан Л-3х4(G5) Э КМ | 1ExdsIICT6 Х | -20°С…+40°С | 5,4 |
117004 | Виолан Л-3х4(G5) Э ПМ | 1ExdIICT6 Х | -20°С…+40°С | 5,4 |
117005 | Виолан Л-2х6(G5) Э КМ | 1ExdsIICT6 Х | -20°С…+40°С | 5,4 |
117006 | Виолан Л-2х6(G5) Э ПМ | 1ExdIICT6 Х | -20°С…+40°С | 5,4 |
117007 | Виолан Л-3х6(G5) Э КМ | 1ExdsIICT6 Х | -20°С…+40°С | 5,4 |
117008 | Виолан Л-3х6(G5) Э ПМ | 1ExdIICT6 Х | -20°С…+40°С | 5,4 |
117009 | Виолан Л-2х8(G5) Э КС | 1ExdsIICT6 Х | -20°С…+40°С | 5,9 |
117010 | Виолан Л-2х8(G5) Э ПС | 1ExdIICT6 Х | -20°С…+40°С | 5,9 |
117011 | Виолан Л-3х8(G5) Э КС | 1ExdsIICT6 Х | -20°С…+40°С | 5,9 |
117012 | Виолан Л-3х8(G5) Э ПС | 1ExdIICT6 Х | -20°С…+40°С | 5,9 |
