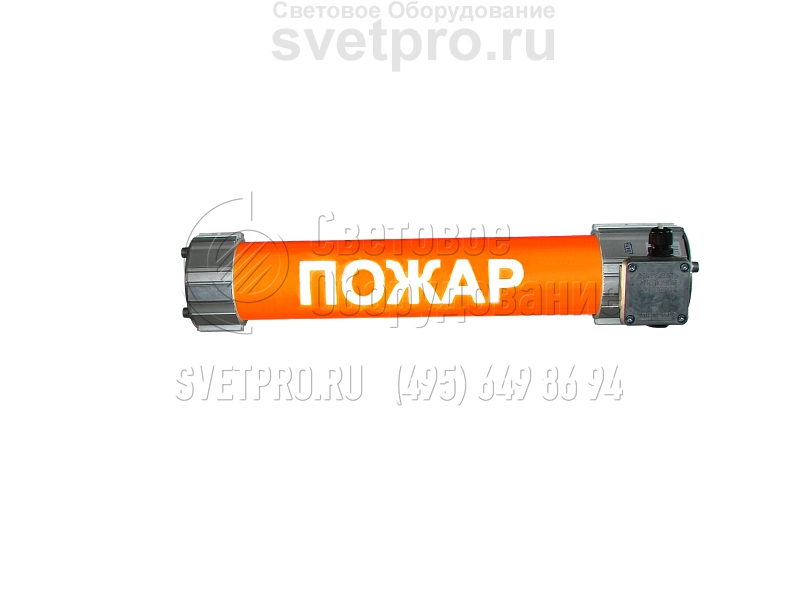

Виолан Л (Табло) Взрывозащищенный светильник специального назначения
Область применения: |
|
Назначение: |
|
Цоколь: | G5 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | Виолан Л |
Мощность: | 4-8 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Табло Виолан Л позволяют обеспечить распознавание на расстоянии и указание функционального назначения мест, играющих важную в соблюдении безопасности персонала промышленных объектов, производящих химическую, лакокрасочную, текстильную, нефтяную продукцию. 1-й уровень взрывозащиты дает основания к применению на участках, выделенных из общих площадей, в связи с вероятностью образования взрывоопасной среды.
Универсальные скобы подвеса базовой комплектации вставляются в пазы корпуса и фиксируются болтами и гайками. Доступен выбор других видов креплений и дополнение изделия вторым вводом (тупиковый и транзитный монтаж).
Модельный ряд образуют изделия с одной и двумя лампами Т5 мощностью 4, 6 Вт в типоразмере: КМ и ПМ и мощностью 8 Вт в исполнении КС и ПС. Своевременность зажигания и полнота световой отдачи соблюдаются до значений температуры воздуха не ниже -20°С, оптимальная положительная температура не превышает +40°С.
Взрывонепроницаемость оболочки, состоящей из светопропускающего узла и торцевых крышек, обеспечена резьбовым объединяющим лабиринтом. Он ограничивает пропуск газов. Корпусные детали, в которые заделана поликарбонатная труба, и крышки изготовлены из алюминиевого сплава. Степень защиты внутреннего отсека – IP65.
Конструкция
Оболочка светильника состоит из светопропускающего элемента — трубы из поликарбоната, герметично заделанной в два корпуса из алюминиевого профиля, что делает эту оболочку неразборной. С обеих сторон оболочка светильников соединяется с крышками посредством резьбового лабиринта, обеспечивающего требование ограниченного пропуска газов. Конструкция светильников допускают как тупиковый, так и транзитный монтаж светильников. Корпуса светильников имеют пять специальных пазов, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6. Пазы исключают проворачивание головки болта или гайки. (см. рисунки). Во всех исполнениях светильников с люминесцентными лампами Т5 применяются электронные ПРА.
Комплект поставки
В базовом варианте светильник поставляется с двумя универсальными скобами подвеса без решётки и отражателя, с одним кабельным вводом для тупикового монтажа.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон рабочих температур | минус 20°С – плюс 40°С |
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2 |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |

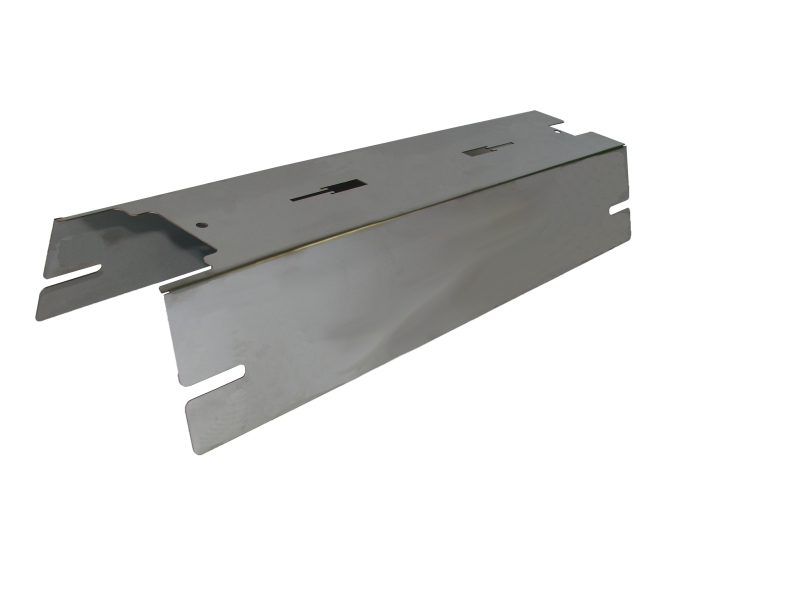

Дополнительная комплектация
Наименование товара | Код | L1, мм | L2, мм | Исполнение светильника |
---|---|---|---|---|
Монтажный комплект КМ–200 | 981110 | 300 | 200 | КМ, ПМ |
Монтажный комплект КМ–300 | 981111 | 300 | 300 | КМ, ПМ |
Монтажный комплект КМ–400 | 981112 | 300 | 400 | КМ, ПМ |
Монтажный комплект КМ–500 | 981113 | 300 | 500 | КМ, ПМ |
Монтажный комплект КМ–600 | 981114 | 300 | 600 | КМ, ПМ |
Монтажный комплект КМ–1 | 981115 | 300 | 1000 | КМ, ПМ |
Монтажный комплект КС–200 | 981116 | 380 | 200 | КС, ПС |
Монтажный комплект КС–300 | 981117 | 380 | 300 | КС, ПС |
Монтажный комплект КС–400 | 981118 | 380 | 400 | КС, ПС |
Монтажный комплект КС–500 | 981119 | 380 | 500 | КС, ПС |
Монтажный комплект КС–600 | 981120 | 380 | 600 | КС, ПС |
Монтажный комплект КС–1 | 981121 | 380 | 1000 | КС, ПС |
Монтажный комплект КР–200 | 981122 | 500 | 200 | КР, ПР |
Монтажный комплект КР–300 | 981123 | 500 | 300 | КР, ПР |
Монтажный комплект КР–400 | 981124 | 500 | 400 | КР, ПР |
Монтажный комплект КР–500 | 981125 | 500 | 500 | КР, ПР |
Монтажный комплект КР–600 | 981126 | 500 | 600 | КР, ПР |
Монтажный комплект КР–1 | 981127 | 500 | 1000 | КР, ПР |
Монтажный комплект КТ–200 | 981128 | 650 | 200 | КТ, ПТ |
Монтажный комплект КТ–300 | 981129 | 650 | 300 | КТ, ПТ |
Монтажный комплект КТ–400 | 981130 | 650 | 400 | КТ, ПТ |
Монтажный комплект КТ–500 | 981131 | 650 | 500 | КТ, ПТ |
Монтажный комплект КТ–600 | 981132 | 650 | 600 | КТ, ПТ |
Монтажный комплект КТ–1 | 981133 | 650 | 1000 | КТ, ПТ |
Варианты установки и крепежа
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Маркировка взрывозащиты | Диапазон рабочих температур | Масса, кг |
---|---|---|---|---|
117013 | Виолан Л-2х4(G5) Э ТАБЛО КМ | 1ExdsIICT6 Х | -20°С…+40°С | 5,4 |
117014 | Виолан Л-2х4(G5) Э ТАБЛО ПМ | 1ExdIICT6 Х | -20°С…+40°С | 5,4 |
117015 | Виолан Л-3х4(G5) Э ТАБЛО КМ | 1ExdsIICT6 Х | -20°С…+40°С | 5,4 |
117016 | Виолан Л-3х4(G5) Э ТАБЛО ПМ | 1ExdIICT6 Х | -20°С…+40°С | 5,4 |
117017 | Виолан Л-2х6(G5) Э ТАБЛО КМ | 1ExdsIICT6 Х | -20°С…+40°С | 5,4 |
117018 | Виолан Л-2х6(G5) Э ТАБЛО ПМ | 1ExdIICT6 Х | -20°С…+40°С | 5,4 |
117019 | Виолан Л-3х6(G5) Э ТАБЛО КМ | 1ExdsIICT6 Х | -20°С…+40°С | 5,4 |
117020 | Виолан Л-3х6(G5) Э ТАБЛО ПМ | 1ExdIICT6 Х | -20°С…+40°С | 5,4 |
117021 | Виолан Л-2х8(G5) Э ТАБЛО КС | 1ExdsIICT6 Х | -20°С…+40°С | 5,9 |
117022 | Виолан Л-2х8(G5) Э ТАБЛО ПС | 1ExdIICT6 Х | -20°С…+40°С | 5,9 |
117023 | Виолан Л-3х8(G5) Э ТАБЛО КС | 1ExdsIICT6 Х | -20°С…+40°С | 5,9 |
117024 | Виолан Л-3х8(G5) Э ТАБЛО ПС | 1ExdIICT6 Х | -20°С…+40°С | 5,9 |
