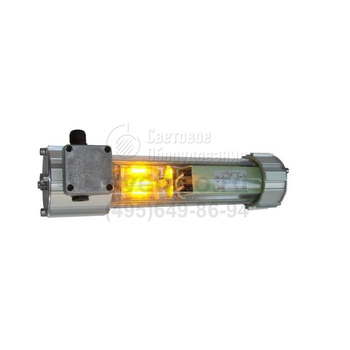

Виолан Н-150 (Е27) Взрывозащищенный светильник с ЛОН
Область применения: |
|
Назначение: |
|
Источник света: | Лампа накаливания (ЛОН) |
Цоколь: | E27 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | Виолан Н-150 (Е27) |
Мощность: | 150 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы Виолан Н-150 применяются на объектах, относимых к нефтяной, газовой, химической, деревообрабатывающей, текстильной, лакокрасочной отрасли промышленного производства. Их установка способствует повышению безопасности зон 1 и 2, на которых не исключено образование взрывоопасной среды.
Светильники в базовом варианте поставки комплектуются парными универсальными скобами подвеса. Надежность фиксации крепежа обеспечивают пазы в корпусе. Установка на трубу выполняется также с использованием хомутов, креплений Ø 50 мм и Ø 30 мм (закрепляется к отражателю). Имеются наклонные одиночные и прямые (одиночные и парные) кронштейны и скобы для настенной установки и комплекты для прикрепления к потолку. Монтаж тупиковый и транзитный.
Версии изделия: КМ и ПМ оснащаются лампой накаливания (до 150 Вт), устанавливаемой в патрон Е27. Температурный диапазон, подходящий для модели: -45°С – +40°С.
Вид взрывозащиты вводной коробки «s» повышает эффективность взрывонепроницаемой оболочки исполнения КМ, что выражено в маркировке: 1ExdsIICT5 X. Непосредственно взрывонепроницаемую оболочку образует резьбовой лабиринт, которым торцевые крышки соединены с корпусными частями, неразъемно объединенными со светопропускающей поликарбонатной трубой.

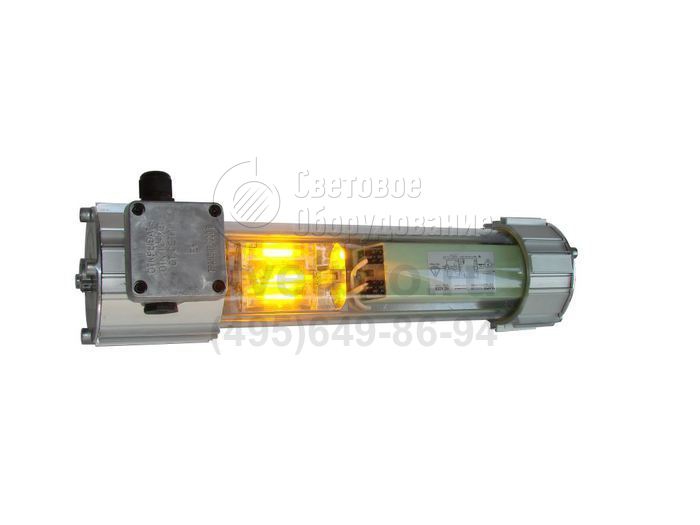

Конструкция
Оболочка светильника состоит из светопропускающего элемента — трубы из поликарбоната, герметично заделанной в два корпуса из алюминиевого профиля, что делает эту оболочку неразборной. С обеих сторон оболочка светильников соединяется с крышками посредством резьбового лабиринта, обеспечивающего требование ограниченного пропуска газов. Конструкция светильников допускают как тупиковый, так и транзитный монтаж светильников. Корпуса светильников имеют пять специальных пазов, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6. Пазы исключают проворачивание головки болта или гайки. (см. рисунки).
Комплект поставки
В базовом варианте светильник поставляется с двумя универсальными скобами подвеса без решётки и отражателя, с одним кабельным вводом для тупикового монтажа.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон рабочих температур | -45°С – +40°С |
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2 |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Учитывая большое разнообразие выпускаемых энергосберегающих (КЛЛ) и светодиодных ламп, при принятии решения об их использовании в светильниках Виолан Н-150 (Е27) необходимо обращать внимание на внутренние размеры светильников. Не допускается касание лампы внутренних поверхностей светильника.
Дополнительная комплектация
Наименование товара | Код | L1, мм | L2, мм | Исполнение светильника |
---|---|---|---|---|
Монтажный комплект КМ–200 | 981110 | 300 | 200 | КМ, ПМ |
Монтажный комплект КМ–300 | 981111 | 300 | 300 | КМ, ПМ |
Монтажный комплект КМ–400 | 981112 | 300 | 400 | КМ, ПМ |
Монтажный комплект КМ–500 | 981113 | 300 | 500 | КМ, ПМ |
Монтажный комплект КМ–600 | 981114 | 300 | 600 | КМ, ПМ |
Монтажный комплект КМ–1 | 981115 | 300 | 1000 | КМ, ПМ |
Монтажный комплект КС–200 | 981116 | 380 | 200 | КС, ПС |
Монтажный комплект КС–300 | 981117 | 380 | 300 | КС, ПС |
Монтажный комплект КС–400 | 981118 | 380 | 400 | КС, ПС |
Монтажный комплект КС–500 | 981119 | 380 | 500 | КС, ПС |
Монтажный комплект КС–600 | 981120 | 380 | 600 | КС, ПС |
Монтажный комплект КС–1 | 981121 | 380 | 1000 | КС, ПС |
Монтажный комплект КР–200 | 981122 | 500 | 200 | КР, ПР |
Монтажный комплект КР–300 | 981123 | 500 | 300 | КР, ПР |
Монтажный комплект КР–400 | 981124 | 500 | 400 | КР, ПР |
Монтажный комплект КР–500 | 981125 | 500 | 500 | КР, ПР |
Монтажный комплект КР–600 | 981126 | 500 | 600 | КР, ПР |
Монтажный комплект КР–1 | 981127 | 500 | 1000 | КР, ПР |
Монтажный комплект КТ–200 | 981128 | 650 | 200 | КТ, ПТ |
Монтажный комплект КТ–300 | 981129 | 650 | 300 | КТ, ПТ |
Монтажный комплект КТ–400 | 981130 | 650 | 400 | КТ, ПТ |
Монтажный комплект КТ–500 | 981131 | 650 | 500 | КТ, ПТ |
Монтажный комплект КТ–600 | 981132 | 650 | 600 | КТ, ПТ |
Монтажный комплект КТ–1 | 981133 | 650 | 1000 | КТ, ПТ |
Варианты установки и крепежа

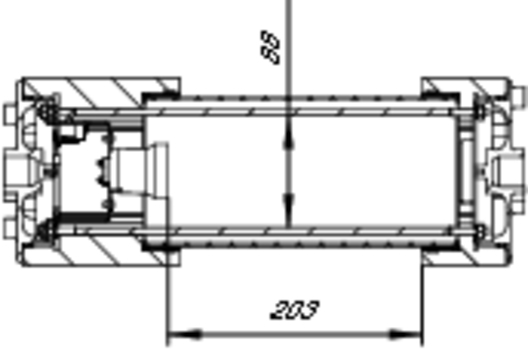

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Тип патрона | Маркировка взрывозащиты | Диапазон рабочих температур | Масса, кг | Мощность источника света, Вт |
---|---|---|---|---|---|---|
111001 | Виолан Н-150(E27) КМ | E27 | 1ExdsIICT5 Х | -45°С…+40°С | 5,0 | 150 max |
111002 | Виолан Н-150(E27) ПМ | E27 | 1ExdIICT5 Х | -45°С…+40°С | 5,0 | 150 max |
