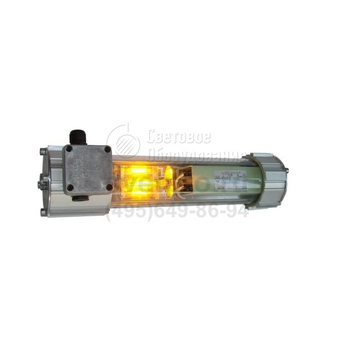

Виолан Ж Взрывозащищенный светильник с натриевой лампой
Область применения: |
|
Назначение: |
|
Источник света: | Натриевая лампа (ДНаТ) |
Цоколь: | E27, E40, RX7s |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | Виолан Ж |
Мощность: | 70-150 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Светильники Виолан Ж применяют на предприятиях, технологический процесс которых в нормальном или аварийном режиме может привести к созданию взрывоопасной среды. Зоны 1 и 2 выделяют на химических, лакокрасочных, деревообрабатывающих, текстильных, нефтеперерабатывающих производствах.
Для установки изделия на потолок, стену или реализации подвесного варианта на трубу, крючки используются крепления: скобы, кронштейны, рым-болты, монтажные комплекты. Транзитный монтаж доступен при приобретении 2-го кабельного ввода.
Модельный ряд включает изделия с резьбовым (Е27 и Е40) и штырьковым (RX7s) патроном- ламподержателем. Мощность ДНаТ: 70; 100; 150 Вт. Их работу поддерживает ЭмПРА или ЭПРА. Габаритный ряд изделий и наличие вводной коробки указывают символы: КМ (ПМ), КС (ПС). Модель допускает применение в условиях холодной (до -45°С) и жаркой (до +40°С) температуры.
Взрывонепроницаемая оболочка образована при объединении резьбовым лабиринтом торцевых крышек и узла со светопропускающим элементом. Поликарбонатная труба заглушена корпусными частями, на которых выполнены пазы для креплений. При уходе соблюдаются правила, относящиеся к протирке поверхности трубы влажной ветошью.
Конструкция

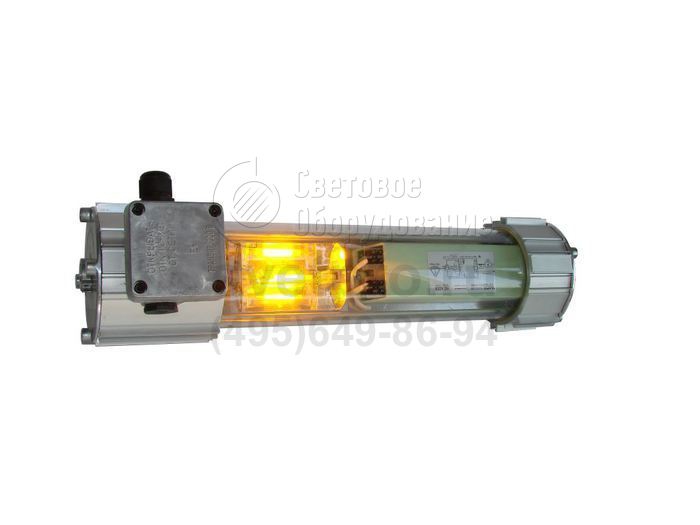

Оболочка светильника состоит из светопропускающего элемента — трубы из поликарбоната, герметично заделанной в два корпуса из алюминиевого профиля, что делает эту оболочку неразборной. С обеих сторон оболочка светильников соединяется с крышками посредством резьбового лабиринта, обеспечивающего требование ограниченного пропуска газов. Конструкция светильников допускают как тупиковый, так и транзитный монтаж светильников. Корпуса светильников имеют пять специальных пазов, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6. Пазы исключают проворачивание головки болта или гайки. (см. рисунки).
Комплект поставки
В базовом варианте светильник поставляется с двумя универсальными скобами подвеса без решётки и отражателя, с одним кабельным вводом для тупикового монтажа.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон рабочих температур | минус 45°С – плюс 40°С |
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2 |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |

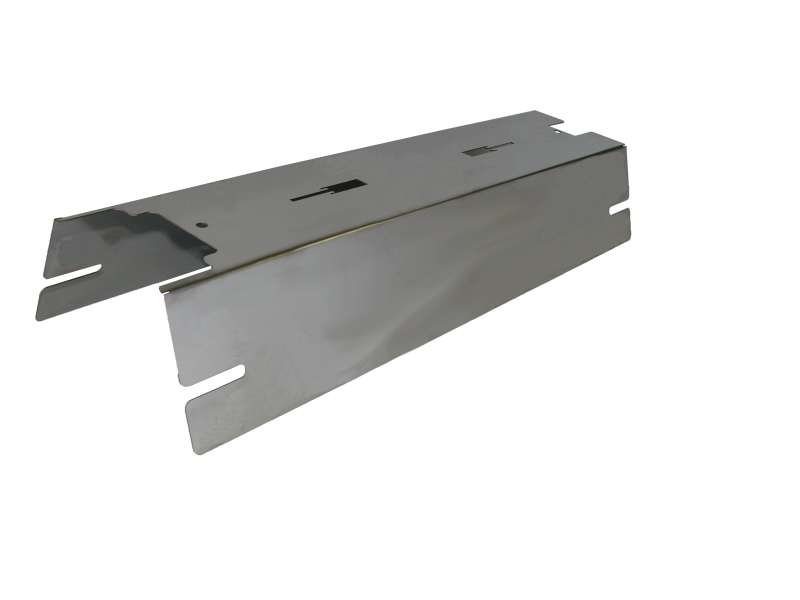

Дополнительная комплектация
Наименование товара | Код | L1, мм | L2, мм | Исполнение светильника |
---|---|---|---|---|
Монтажный комплект КМ–200 | 981110 | 300 | 200 | КМ, ПМ |
Монтажный комплект КМ–300 | 981111 | 300 | 300 | КМ, ПМ |
Монтажный комплект КМ–400 | 981112 | 300 | 400 | КМ, ПМ |
Монтажный комплект КМ–500 | 981113 | 300 | 500 | КМ, ПМ |
Монтажный комплект КМ–600 | 981114 | 300 | 600 | КМ, ПМ |
Монтажный комплект КМ–1 | 981115 | 300 | 1000 | КМ, ПМ |
Монтажный комплект КС–200 | 981116 | 380 | 200 | КС, ПС |
Монтажный комплект КС–300 | 981117 | 380 | 300 | КС, ПС |
Монтажный комплект КС–400 | 981118 | 380 | 400 | КС, ПС |
Монтажный комплект КС–500 | 981119 | 380 | 500 | КС, ПС |
Монтажный комплект КС–600 | 981120 | 380 | 600 | КС, ПС |
Монтажный комплект КС–1 | 981121 | 380 | 1000 | КС, ПС |
Монтажный комплект КР–200 | 981122 | 500 | 200 | КР, ПР |
Монтажный комплект КР–300 | 981123 | 500 | 300 | КР, ПР |
Монтажный комплект КР–400 | 981124 | 500 | 400 | КР, ПР |
Монтажный комплект КР–500 | 981125 | 500 | 500 | КР, ПР |
Монтажный комплект КР–600 | 981126 | 500 | 600 | КР, ПР |
Монтажный комплект КР–1 | 981127 | 500 | 1000 | КР, ПР |
Монтажный комплект КТ–200 | 981128 | 650 | 200 | КТ, ПТ |
Монтажный комплект КТ–300 | 981129 | 650 | 300 | КТ, ПТ |
Монтажный комплект КТ–400 | 981130 | 650 | 400 | КТ, ПТ |
Монтажный комплект КТ–500 | 981131 | 650 | 500 | КТ, ПТ |
Монтажный комплект КТ–600 | 981132 | 650 | 600 | КТ, ПТ |
Монтажный комплект КТ–1 | 981133 | 650 | 1000 | КТ, ПТ |
Варианты установки и крепежа
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Тип патрона | Маркировка взрывозащиты | Диапазон рабочих температур | Наличие ЭПРА | Масса, кг |
---|---|---|---|---|---|---|
113001 | Виолан Ж-70(E27) КМ | E27 | 1ExdsIICT5 Х | -45°С…+40°С | Нет | 6,4 |
113002 | Виолан Ж-70(E27) ПМ | E27 | 1ExdIICT5 Х | -45°С…+40°С | Нет | 6,4 |
113003 | Виолан Ж-70(E27) Э КМ | E27 | 1ExdsIICT5 Х | -45°С…+40°С | Есть | 5,6 |
113004 | Виолан Ж-70(E27) Э ПМ | E27 | 1ExdIICT5 Х | -45°С…+40°С | Есть | 5,6 |
113005 | Виолан Ж-70(RX7s) КМ | RX7s | 1ExdsIICT5 Х | -45°С…+40°С | Нет | 6,4 |
113006 | Виолан Ж-70(RX7s) ПМ | RX7s | 1ExdIICT5 Х | -45°С…+40°С | Нет | 6,4 |
113007 | Виолан Ж-70(RX7s) Э КМ | RX7s | 1ExdsIICT5 Х | -45°С…+40°С | Есть | 5,6 |
113008 | Виолан Ж-70(RX7s) Э ПМ | RX7s | 1ExdIICT5 Х | -45°С…+40°С | Есть | 5,6 |
113009 | Виолан Ж-100(E40) КС | E40 | 1ExdsIICT5 Х | -45°С…+40°С | Нет | 7,5 |
113010 | Виолан Ж-100(E40) ПС | E40 | 1ExdIICT5 Х | -45°С…+40°С | Нет | 7,5 |
113011 | Виолан Ж-100(E40) Э КС (ЭПРА) | E40 | 1ExdsIICT5 Х | -45°С…+40°С | Есть | 6,2 |
113012 | Виолан Ж-100(E40) Э ПС | E40 | 1ExdIICT5 Х | -45°С…+40°С | Есть | 6,2 |
113013 | Виолан Ж-150(RX7s) КС | RX7s | 1ExdsIICT5 Х | -45°С…+40°С | Нет | 8,3 |
113014 | Виолан Ж-150(RX7s) ПС | RX7s | 1ExdIICT5 Х | -45°С…+40°С | Нет | 8,3 |
113015 | Виолан Ж-150(RX7s) Э КС (ЭПРА) | RX7s | 1ExdsIICT5 Х | -45°С…+40°С | Есть | 6,5 |
113016 | Виолан Ж-150(RX7s) Э ПС (ЭПРА) | RX7s | 1ExdIICT5 Х | -45°С…+40°С | Есть | 6,5 |
