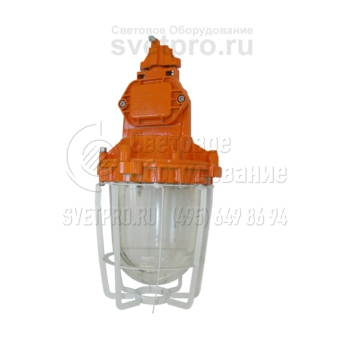

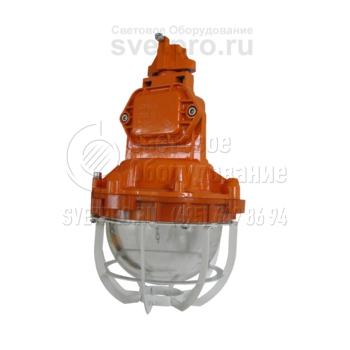

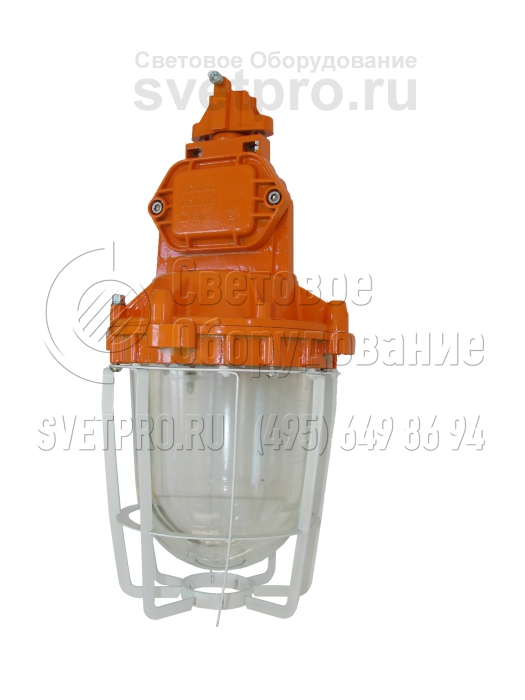

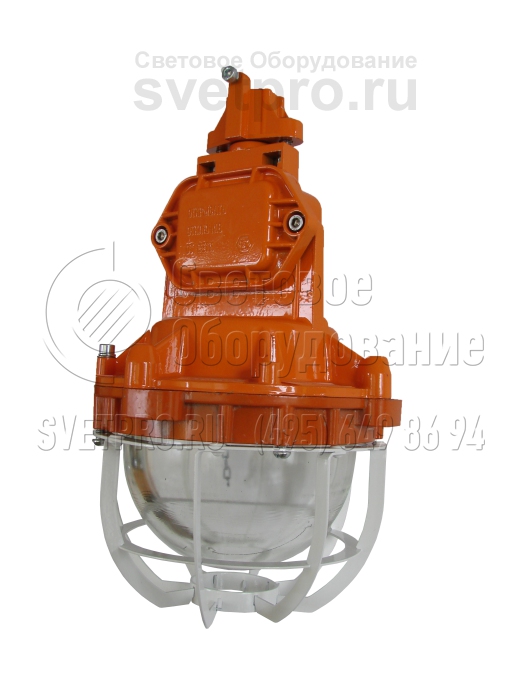

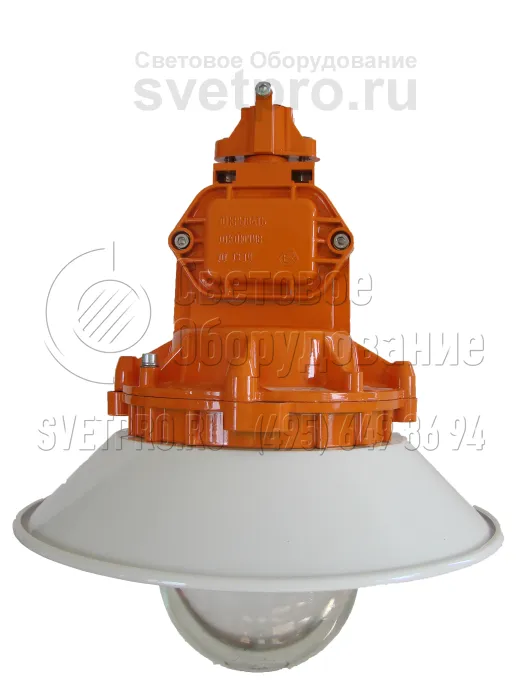

ВЗГ-200 (НСП57М-200 , НСП 57М-01-100) Взрывозащищенный светильник с ЛОН
Область применения: |
|
Назначение: |
|
Источник света: | Лампа накаливания (ЛОН) |
Цоколь: | E27 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | ВЗГ-200 (НСП57М-200 , НСП 57М-01-100) |
Мощность: | 75-200 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы НСП57М-200 и НСП57М-01-100 применяют в зонах 1 и 2, выделяемых на промышленных объектах, осуществляющих переработку нефти, деревообработку, производство лакокрасочной, химической, текстильной продукции. Данные участки выделяются в связи с вероятностью образования взрывоопасной среды.
Светильники устанавливаются на трубную консоль. Вводная коробка обеспечивает тупиковый монтаж питающего кабеля.
Для размещения ламп накаливания: 200, 100 и 75 Вт в полости оптического отсека предусмотрен патрон Е27. Требование по исключению прикасания колбы лампы к колпаку рассеивателя реализовано наличием двух габаритных версий изделия. Защитный угол 15° формируется дополнительным конструктивным элементом – внешним отражателем. Металлическая защитная решетка предотвратит последствия непредумышленных механических воздействий.
Взрывонепроницаемая оболочка состоит из литого корпуса и узла, образованного металлическим кольцом и боросиликатным колпаком. Узел – неразъемный, герметичный. Способ объединения формообразующих частей – байонетное соединение. Резиновое уплотнительное кольцо исключает попадание в полость изделия пыли и воды (IP65).
Конструкция
Взрывонепроницаемая оболочка светильника состоит из двух частей — колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством байонетного соединения, обеспечивающего взрывонепроницаемость соединения. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. Составной частью корпуса является вводная коробка, обеспечивающая монтаж светильника к питающей сети.
Комплект поставки
В базовом варианте светильник поставляется без решётки и без отражателя.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Группа условий эксплуатации | М2 |
Монтаж | тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2 |

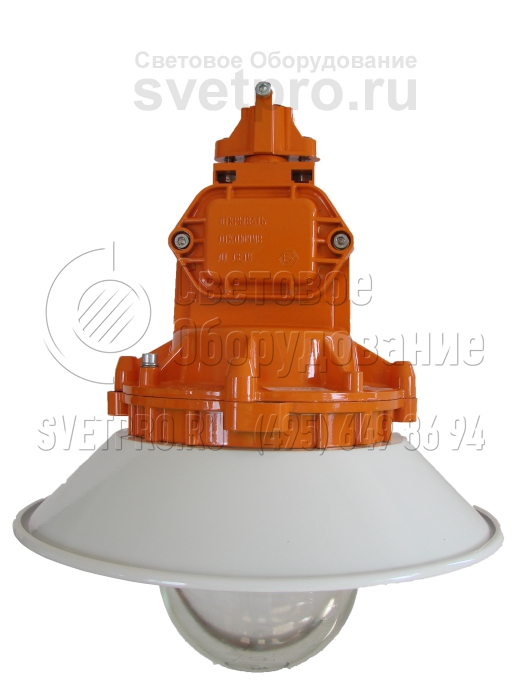

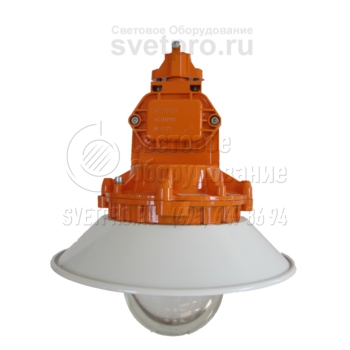

Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация
Фото | Наименование товара | Код |
---|---|---|

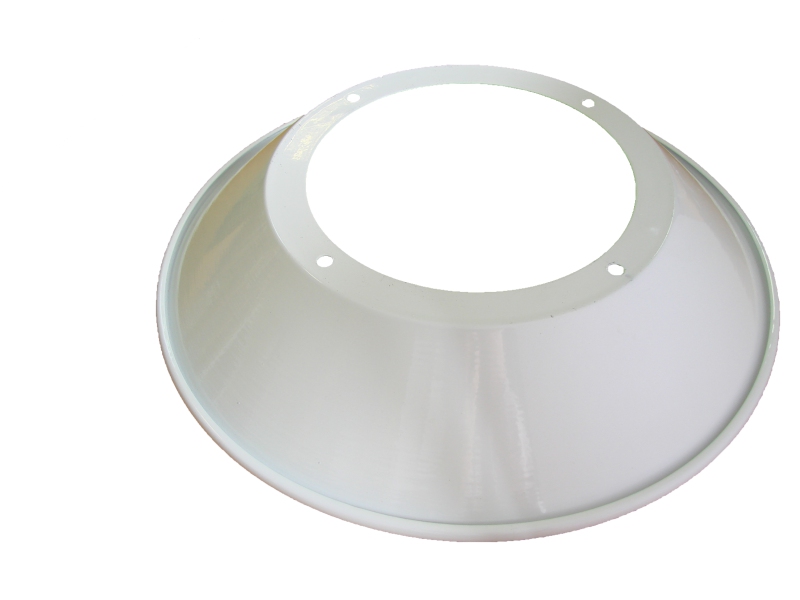

Отражатель 45/47 | 930201 | |

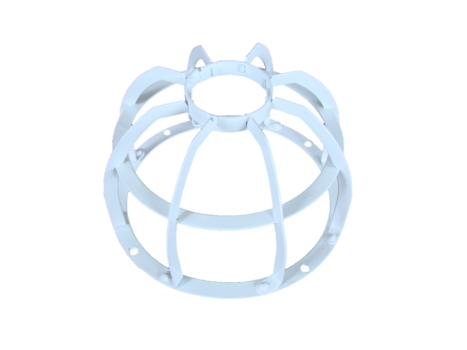

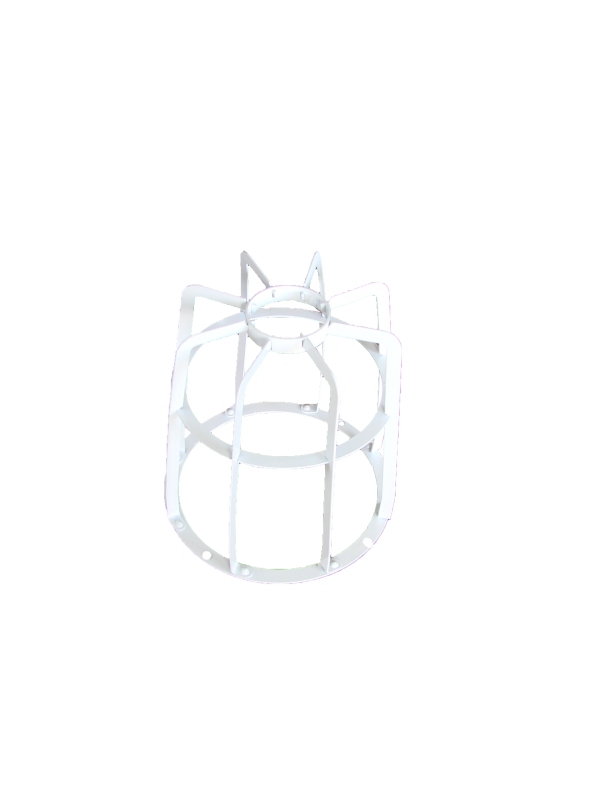

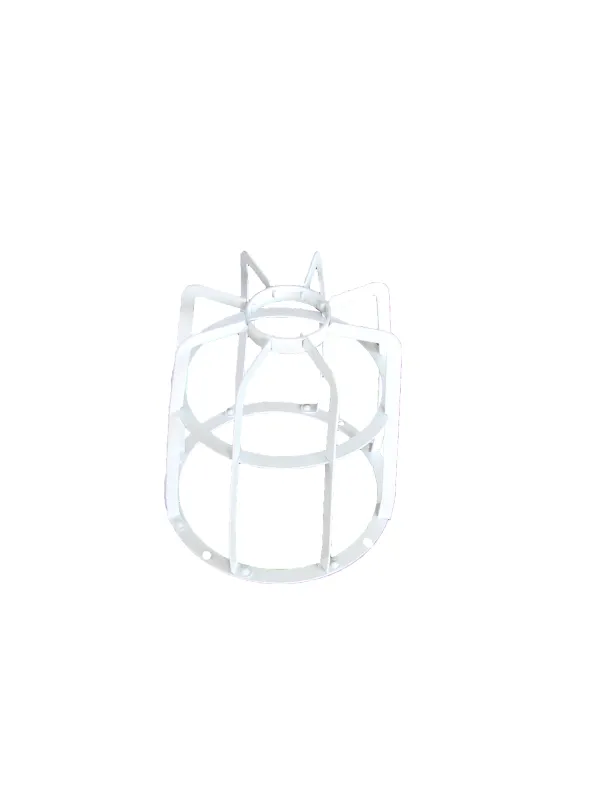

Решетка 45/47 | 940201 | |

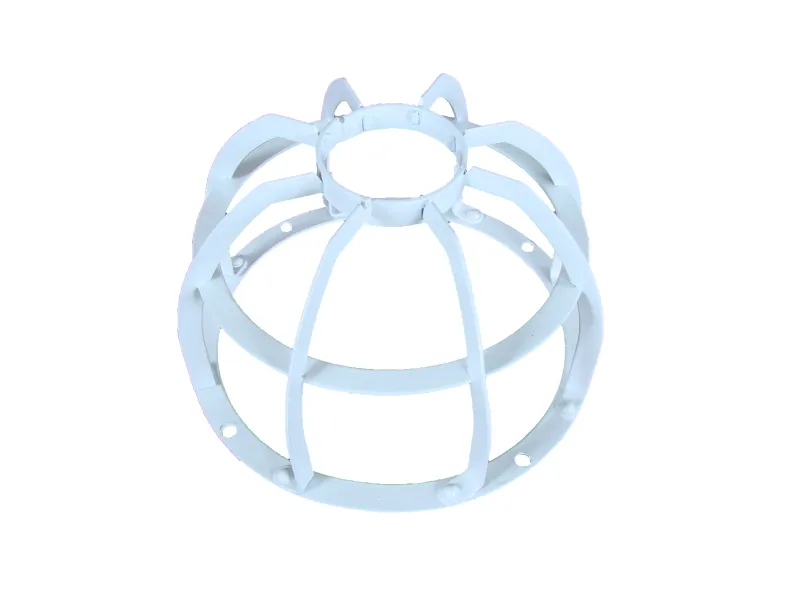

Решетка 47-01 | 940202 |
Варианты установки и крепежа

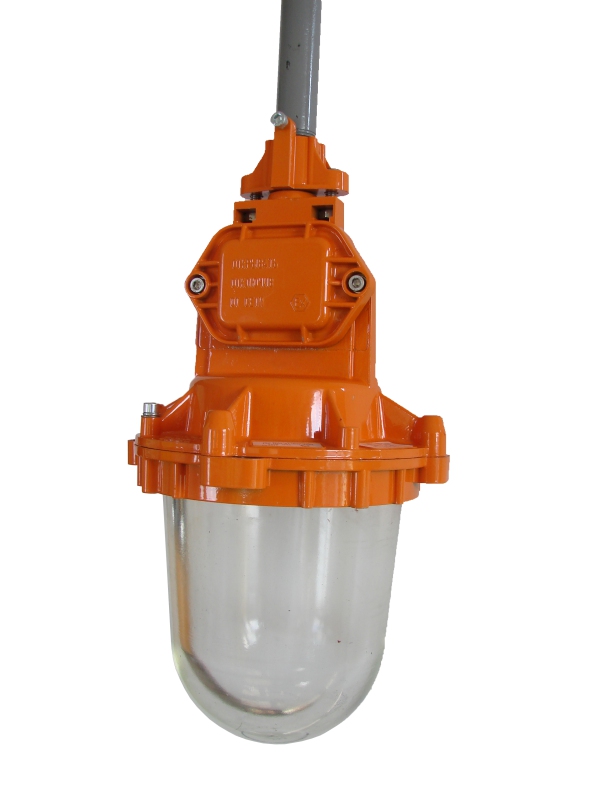

Крепление на трубу |

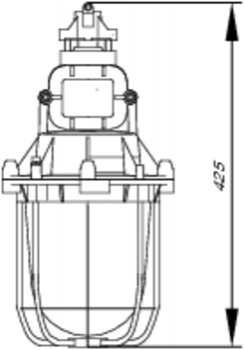

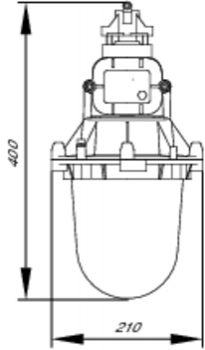

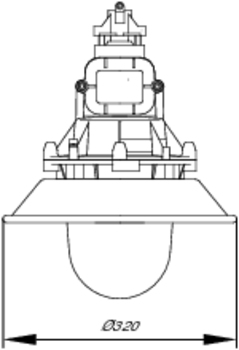

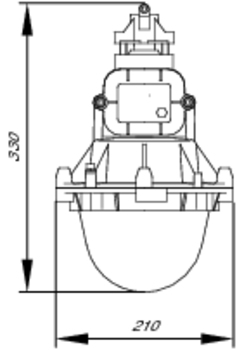

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Маркировка взрывозащиты | Диапазон рабочих температур | Масса, кг |
---|---|---|---|---|---|
041001 | НСП 57М (ВЗГ-200) | ЛОН-200 Е27 | 1ExdIIBT4 | -60°С…+40°С | 5 |
041004 | НСП 57-01-100 (ВЗГ-01-200) | ЛОН-100 Е27 | 1ExdIIBT5 | -60°С…+40°С | 5 |
041005 | НСП 57-01-75 (ВЗГ-01-200) | ЛОН-75 Е27 | 1ExdIIBT6 | -60°С…+40°С | 5 |
