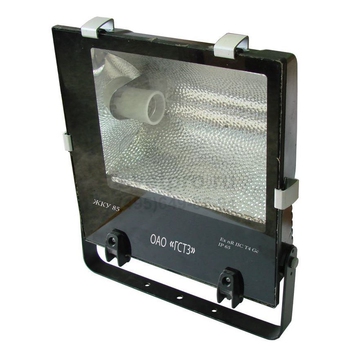

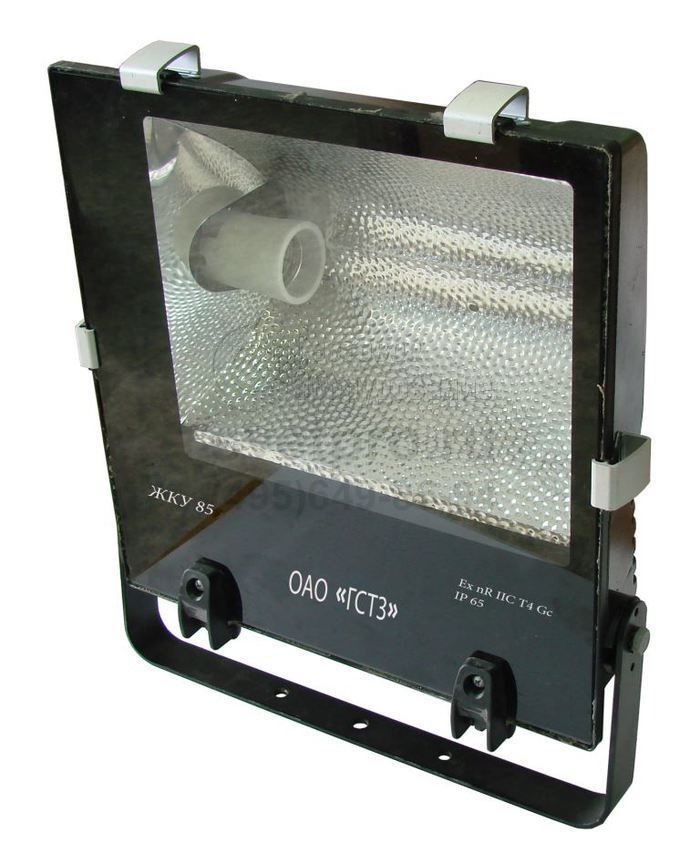

ЖО85 Ex, ГО85 Ex, РО85 Ex Взрывозащищенный прожектор
Область применения: |
|
Назначение: |
|
Источник света: | Ртутная лампа (ДРЛ) |
Цоколь: | E40 |
Номинальное напряжение: | ~220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | ЖО85 Ех, ГО85 Ех, РО85 Ех |
Мощность: | 250-400 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ЖО85 Ex, ГО85 Ex, РО85 Ex с направленным световым потоком и газоразрядным источником света применяются в зонах 2-го класса, выделяемых на производственных объектах, при наличии предпосылок для образования взрывоопасной среды. В сферу использования входят нефтеперерабатывающие, химические, деревообрабатывающие, лакокрасочные, текстильные предприятия.
Скоба, являющаяся частью изделия, обеспечивает прикрепление к опорной поверхности. Монтаж кабеля – тупиковый.
Модификации отличает мощность (250 и 400 Вт) и тип устанавливаемого в патрон Е40 источника света: ДНаТ, ДРИ, ДРЛ. Активное использование мощности не менее 85%. Зернистый отражатель в версиях изделия формирует симметричное и асимметричное светораспределение.
Ограниченное пропускание газов, как меру взрывозащиты, обеспечивает способ объединения конструктивных частей. Рамка с плоским защитным стеклом прижата к корпусу держателями. Область прилегания уплотнена, что предотвращает попадание в оптический отсек пыли и водных компонентов (IP65). Влиянию агрессивной среды на металлические конструктивные части препятствует полиэфирное порошковое окрашивание.
Описание конструкции
Прожекторы серии РО85 Ex, ЖО85 Ex, ГО85 Ex состоят из плоского стеклянного светопропускающего элемента и корпуса из алюминиевого сплава с полиэфирным порошковым покрытием.
Общие технические характеристики
Коэффициент мощности | 0,85 |
Группа условий эксплуатации | M2 |
Монтаж | транзитный или тупиковый 3-х жильным круглым кабелем от Ф8 до Ф12 мм, сечением жил не более 2,5 мм |
Масса | 12 |
Срок службы | 10 лет |
Пример записи для заказа - 144001 Прожектор ГО85 Ex-250

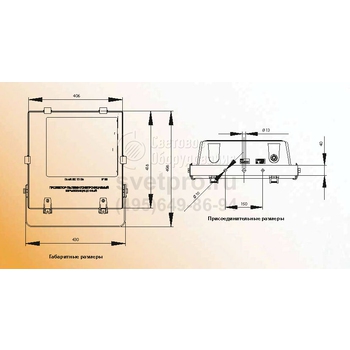

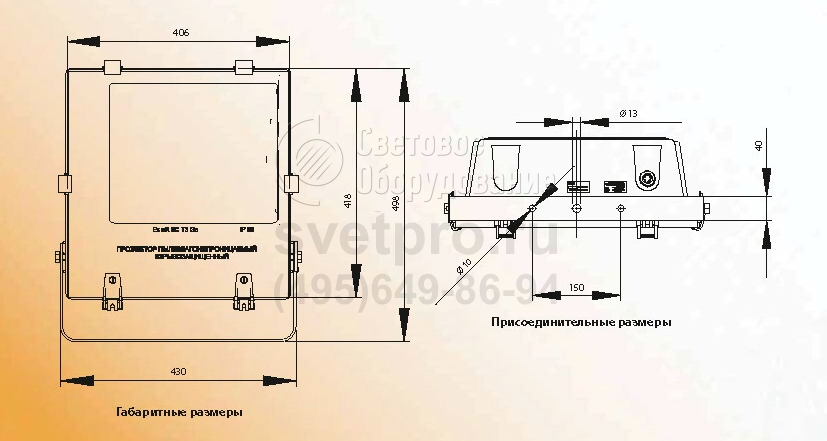

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Мощность лампы | Тип патрона | Тип лампы | Маркировка взрывозащиты | Диапазон рабоч. температур | ЭПРА |
---|---|---|---|---|---|---|
ГО85 Ex-250 | 250 Вт | Е40 | ДРЛ | 2Ех nR IIC T4 Gc | от -40° до +40° | Нет |
ГО85 Ex-250-А | 250 Вт | Е40 | ДРЛ | 2Ех nR IIC T4 Gc | от -40° до +40° | Нет |
ГО85 Ex-400 | 400 Вт | Е40 | ДРЛ | 2Ех nR IIC T3 Gc | от -40° до +40° | Нет |
ГО85 Ex-400-А | 400 Вт | Е40 | ДРЛ | 2Ех nR IIC T3 Gc | от -40° до +40° | Нет |
ЖО85 Ex-250 | 250 Вт | Е40 | ДРЛ | 2Ех nR IIC T4 Gc | от -40° до +40° | Нет |
ЖО85 Ex-250-А | 250 Вт | Е40 | ДРЛ | 2Ех nR IIC T4 Gc | от -40° до +40° | Нет |
ЖО85 Ex-400 | 400 Вт | Е40 | ДРЛ | 2Ех nR IIC T3 Gc | от -40° до +40° | Нет |
ЖО85 Ex-400-А | 400 Вт | Е40 | ДРЛ | 2Ех nR IIC T3 Gc | от -40° до +40° | Нет |
РО85 Ex-250 | 250 Вт | Е40 | ДРЛ | 2Ех nR IIC T4 Gc | от -40° до +40° | Нет |
РО85 Ex-250-А | 250 Вт | Е40 | ДРЛ | 2Ех nR IIC T4 Gc | от -40° до +40° | Нет |
РО85 Ex-400 | 400 Вт | Е40 | ДРЛ | 2Ех nR IIC T3 Gc | от -40° до +40° | Нет |
РО85 Ex-400-А | 400 Вт | Е40 | ДРЛ | 2Ех nR IIC T3 Gc | от -40° до +40° | Нет |
