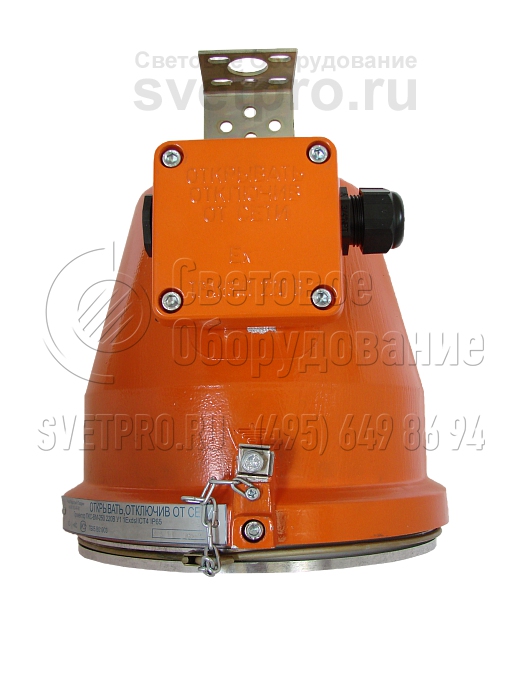

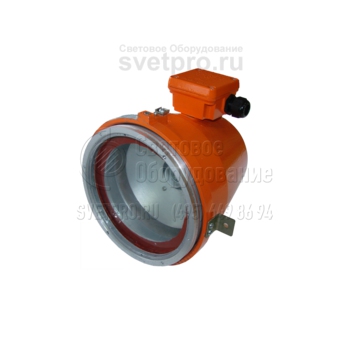

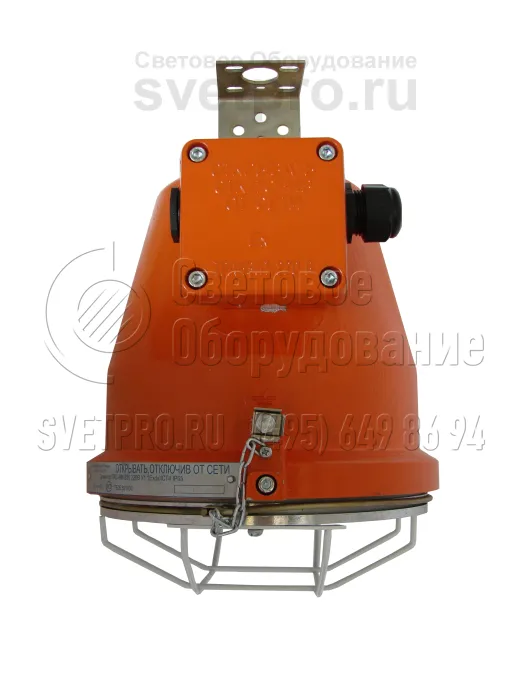

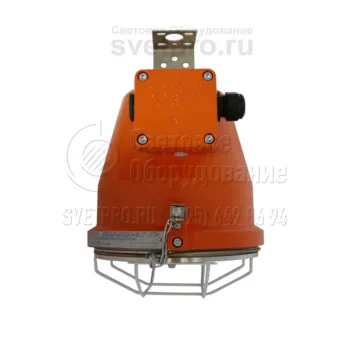

ЖСП43М-02 Взрывозащищенный светильник с натриевой лампой
Область применения: |
|
Назначение: |
|
Источник света: | Натриевая лампа (ДНаТ) |
Цоколь: | E27, RX7s |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | ЖСП43М-02 |
Мощность: | 70 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ЖСП43М-02 применяются на территориях производственных предприятий для исключения вероятности взрыва при образовании в зонах 1 и 2 взрывоопасной среды. Сфера распространения изделия: газовые, нефтехимические, лакокрасочные, деревообрабатывающие, текстильные объекты.
Подвесная установка обеспечена наличием в комплекте поставки универсальной скобы подвеса. Имеются и дополнительно приобретаемые крепления: серьга, поворотный и комбинированный подвес. Вид взрывозащиты вводной коробки – «s», доступен тупиковый и транзитный (при дополнении вторым вводом) монтаж.
Мощность ламп, подходящих под габаритный формат модели, 70 Вт. Питающая сеть – 220 В. Различие модификаций внесено расположенностью к разным температурным диапазонам, расширяемым в сторону отрицательных значений: -40 (45, 60)°С – +40°С. Отражатель позволит создать защитный угол 15°.
Конструктивная оболочка образована корпусом и неразборным узлом, состоящим из опорного кольца и герметично установленного в нем боросиликатного светопропускающего стекла. Части объединены резьбовым лабиринтом, формирующим взрывонепроницаемость. Для повышения герметичности (IP65) применено резиновое кольцо уплотнения.
Конструкция
Взрывонепроницаемая оболочка светильника состоит из двух частей — колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.
Комплект поставки
В базовом варианте подвесной светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с универсальной скобой подвеса, без решётки.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация
Фото | Наименование товара | Код |
---|---|---|
Серьга | 906001 | |
Кабельный ввод «e» Schlemer | 910001 | |
Комбинированный подвес | 910007 | |
Пробка «е» | 920001 | |
Решетка 43-01 | 940301 | |
Поворотный подвес 38/43 Н | 950301 |

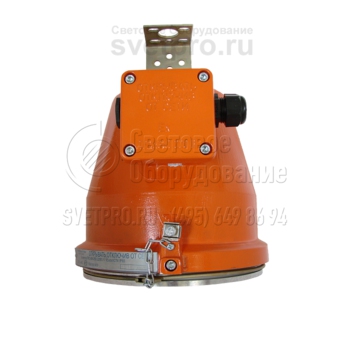

Варианты установки и крепежа

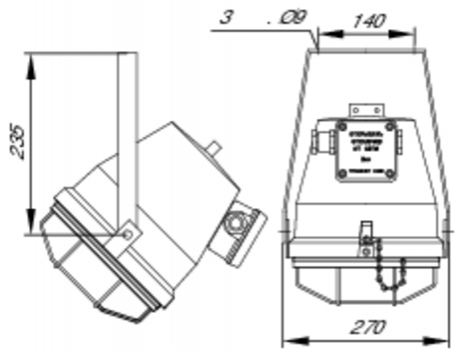

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Маркировка взрывозащиты | Диапазон рабочих температур | Наличие ЭПРА | Масса, кг |
---|---|---|---|---|---|---|
33001 | ЖСП43М-02-70 (Е27) | ДНаТ-70 Е27 | 1ExdsIICT5 | -45°С…+40°С* | нет | 11 |
33002 | ЖСП43М -02-70 (Е27) УХЛ1 | ДНаТ-70 Е27 | 1ExdsIICT5 | -60°С…+40°С* | нет | 11 |
33003 | ЖСП43М -02-70 (Е27) Э | ДНаТ-70 Е27 | 1ExdsIICT5 | -40°С…+40°С* | есть | 11 |
33005 | ЖСП43М -02-70 (RX7s) | ДНаТ-70 Rx7s | 1ExdsIICT5 | -45°С…+40°С* | нет | 11 |
33006 | ЖСП43М -02-70 (RX7s) УХЛ1 | ДНаТ-70 Rx7s | 1ExdsIICT5 | -60°С…+40°С* | нет | 11 |
33007 | ЖСП43М -02-70 (RX7s) Э | ДНаТ-70 Rx7s | 1ExdsIICT5 | -40°С…+40°С* | есть | 11 |
