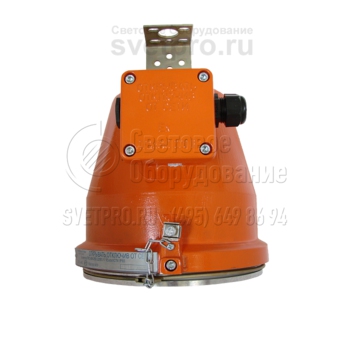

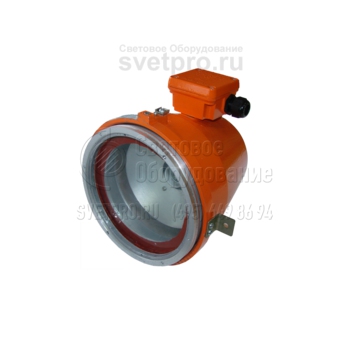

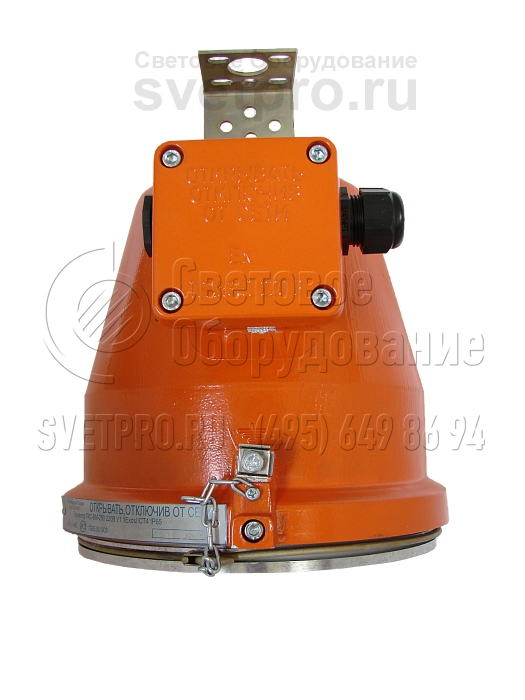

ЖСП43М-12 Взрывозащищенный светильник с натриевой лампой
Область применения: |
|
Назначение: |
|
Источник света: | Натриевая лампа (ДНаТ) |
Цоколь: | RX7s, E27 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | ЖСП43М-12 |
Мощность: | 70 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ЖСП43М-12 взрывозащищенного исполнения применяются в зонах 1 и 2 промышленных предприятий. На выделяемых участках взрывоопасная среда может образоваться при нормальном технологическом цикле или при аварийной ситуации, создавшейся на газовом, нефтяном, деревообрабатывающем, лакокрасочном, химическом, текстильном производстве.
Модель укомплектована креплениями, необходимыми для встраивания. Тупиковый монтаж обеспечен в базовых модификациях, транзитное подключение обеспечит применение второго кабельного ввода.
Мощность лампы ДНаТ – 70 Вт. Она в модификациях представлена одноцокольным вариантом (Е27) и источником света с софитным цоколем RX7s. Доступен выбор расширенного температурного диапазона для холодных условий эксплуатации и изделий, оснащенных ЭПРА.
Взрывонепроницаемость оболочки обеспечена резьбовым лабиринтом. При этом корпус объединяется с металлическим кольцом, являющимся частью светопропускающего узла. Боросиликатное стекло установлено с соблюдением герметичности и неразъемности. Защиту внутренней полости от воды и пыли повышает резиновое уплотнительное кольцо (IP65).
Конструкция
Взрывонепроницаемая оболочка светильника состоит из двух частей — колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.
Комплект поставки
В базовом варианте подвесной светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с универсальной скобой подвеса, без решётки.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация
Фото | Наименование товара | Код |
---|---|---|
Серьга | 906001 | |
Кабельный ввод «e» Schlemer | 910001 | |
Комбинированный подвес | 910007 | |
Пробка «е» | 920001 | |

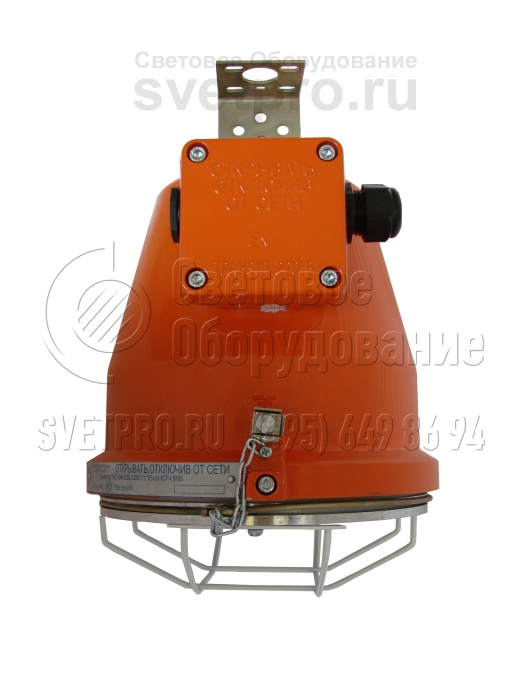

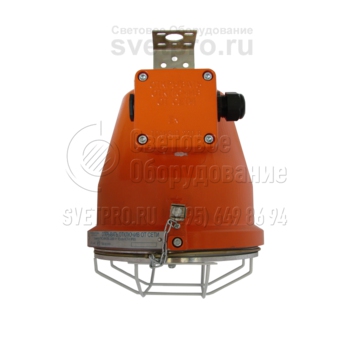

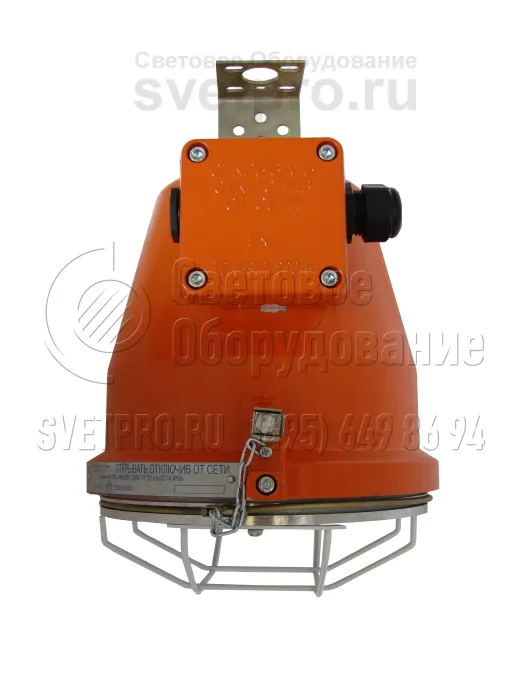

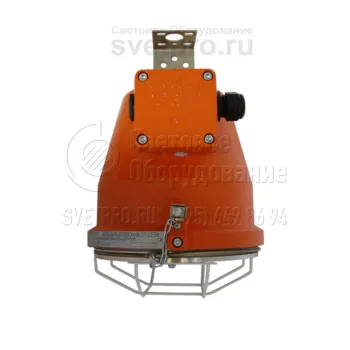

Решетка 43-01 | 940301 | |
Поворотный подвес 38/43 Н | 950301 |
Варианты установки и крепежа

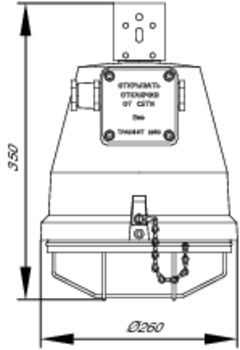

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Маркировка взрывозащиты | Диапазон рабочих температур | Наличие ЭПРА | Масса, кг |
---|---|---|---|---|---|---|
033009 | ЖСП43М -12-70 (Е27) | ДНаТ-70 Е27 | 1ExdsIICT5 | -45°С…+40°С* | нет | 11 |
033010 | ЖСП43М -12-70 (Е27) УХЛ1 | ДНаТ-70 Е27 | 1ExdsIICT5 | -60°С…+40°С* | нет | 11 |
033011 | ЖСП43М -12-70 (Е27) Э | ДНаТ-70 Е27 | 1ExdsIICT5 | -40°С…+40°С* | есть | 11 |
033013 | ЖСП43М -12-70 (RX7s) | ДНаТ-70 Rx7s | 1ExdsIICT5 | -45°С…+40°С* | нет | 11 |
033014 | ЖСП43М -12-70 (RX7s) УХЛ1 | ДНаТ-70 Rx7s | 1ExdsIICT5 | -60°С…+40°С* | нет | 11 |
033015 | ЖСП43М -12-70 (RX7s) Э | ДНаТ-70 Rx7s | 1ExdsIICT5 | -40°С…+40°С* | есть | 11 |
