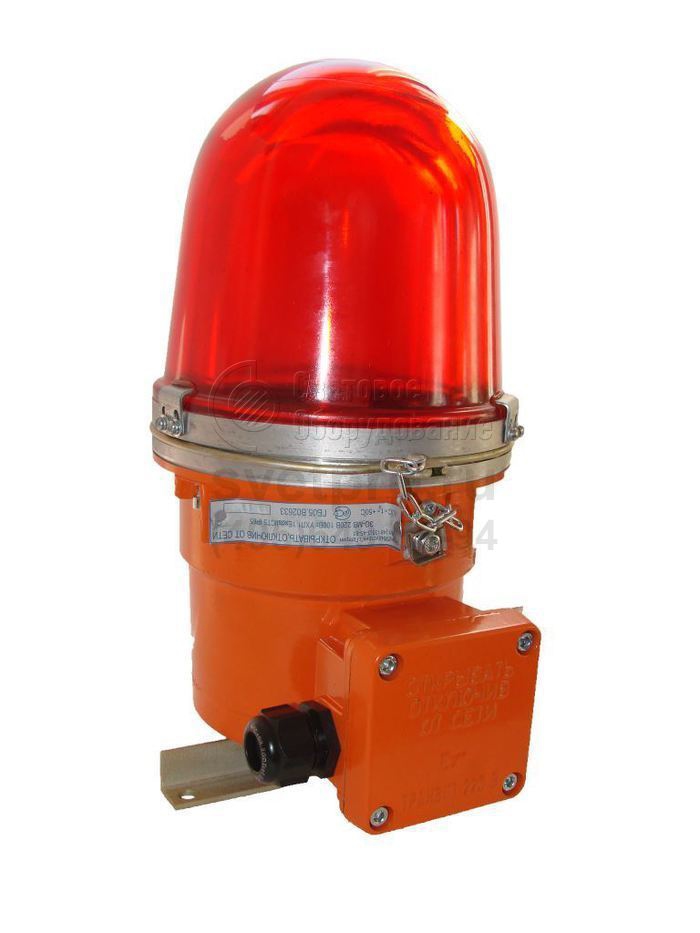

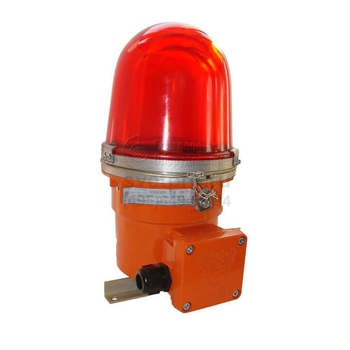

ЗО-МВ Светильник заградительный малой интенсивности

Главная > Бренды > Гагаринский СТЗ > ЗО-МВ Гагаринский СТЗ
Область применения:
  • На предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.
Назначение:
  • Взрывозащищённые
Источник света: Лампа накаливания (ЛОН)
Цоколь: E27
Номинальное напряжение: ~220 В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Артикул производителя: ЗО-МВ
Мощность: 100 Вт
Габаритные размеры: см. чертёж

Производитель «Гагаринский СТЗ», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

ЭО-МВ применяются в зонах 1 и 2 предприятий, для которых не исключено образование взрывоопасной среды. В сферу распространения изделий входят нефтеперерабатывающие, деревообрабатывающие, химические, лакокрасочные, текстильные производства.

Модель фиксируется на высотных конструкциях эксплуатируемых объектов, обозначая их габаритные размеры и протяженность. Мера осуществляется в интересах безопасности основного объекта и движения авиационного транспорта.

Изделие поставляется с универсальной скобой подвеса. Вводная коробка обеспечивает тупиковое подключение (один ввод и одна пробка). Дополнительная комплектация позволяет выбрать иной тип крепежа и создать условия для транзитного подключения.

В модельном ряду две версии с лампой накаливания (100 Вт). Контакты клеммной колодки в одной из них – обычные, в другой – WAGO. Ударопрочность повышается применением защитной решетки. Температура среды, не способная отразиться на работоспособности светильника, входит в диапазон: -60°С – +40°С.

Конструктивная форма формируется объединением литого корпуса и металлического кольца, в котором герметично и неразборно установлен боросиликатный светопропускающий колпак. Резьбовой лабиринт – залог взрывонепроницаемости оболочки. Герметичность оптического отсека (IP65) обеспечивает резиновое уплотняющее кольцо.

Описание конструкции

Взрывонепроницаемая оболочка светильника состоит из двух частей – колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников

Общие технические характеристики

Коэффициент мощности 1
Группа условий эксплуатации M2
Монтаж транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм
Масса 8
Срок службы 10 лет

Пример записи для заказа - 021030 Прибор светосигнальный ЗО-МВ

В базовом варианте светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с универсальной скобой подвеса, без решётки и без отражателя.

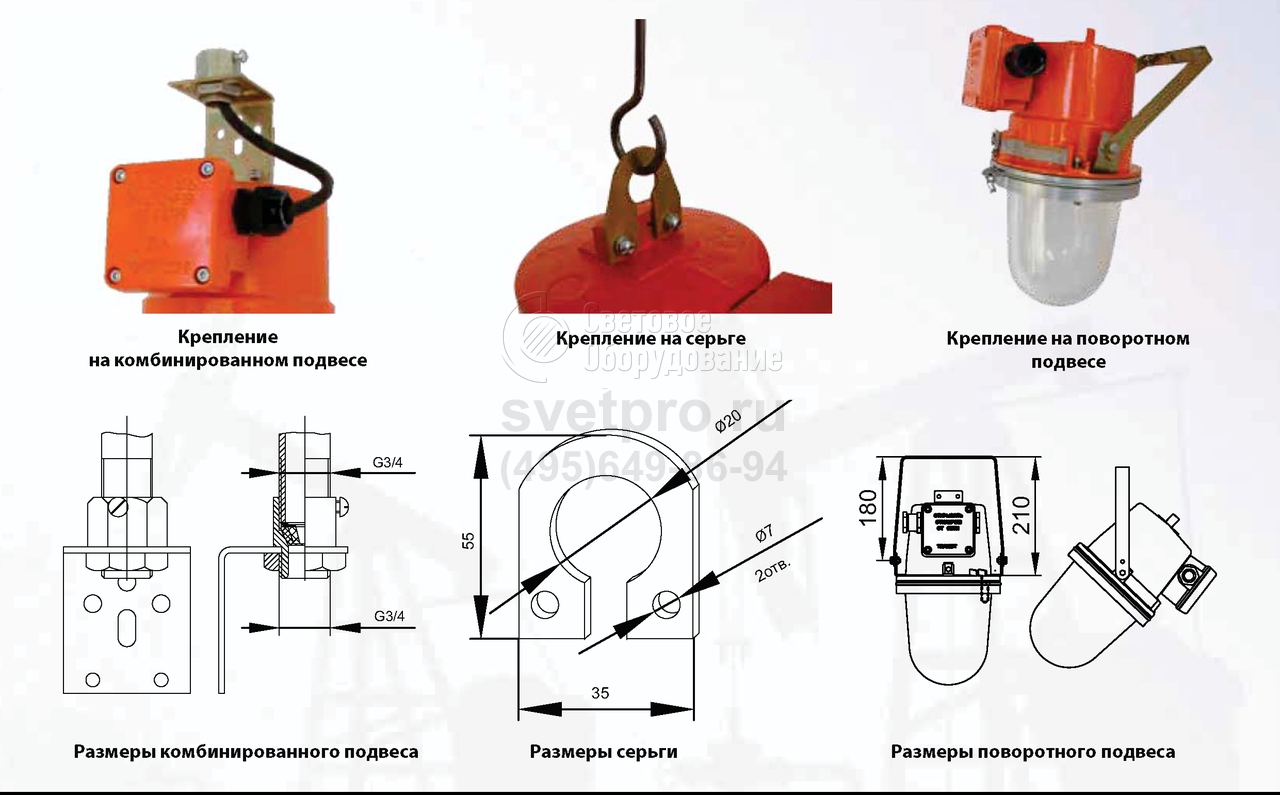

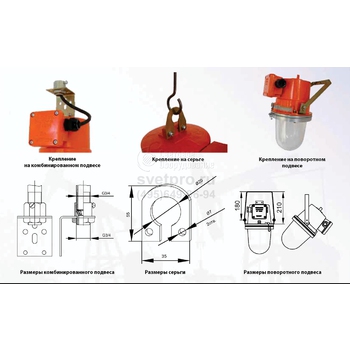

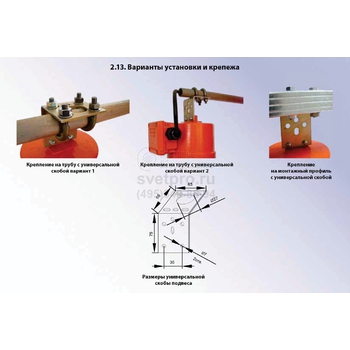

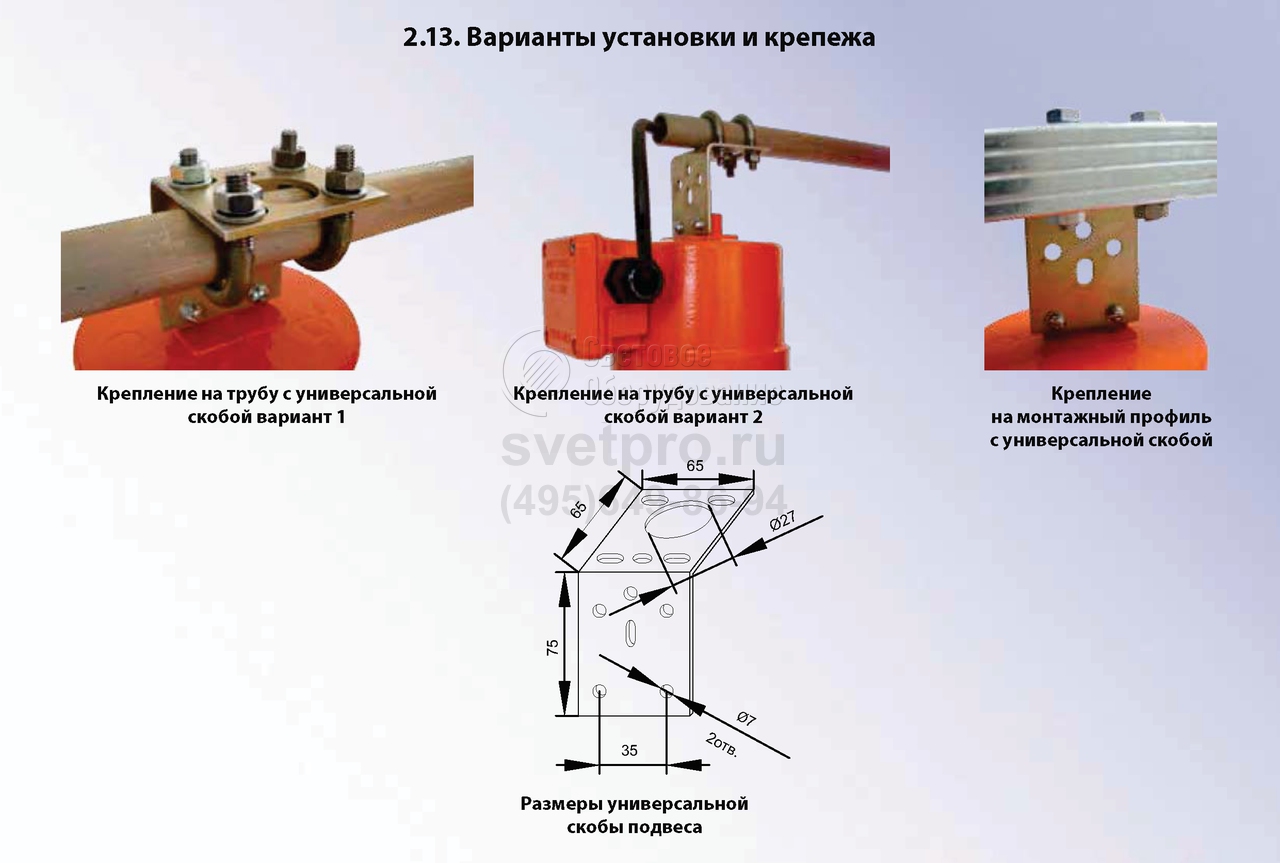

Варианты установки и крепежа

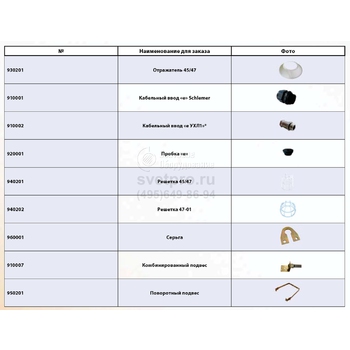

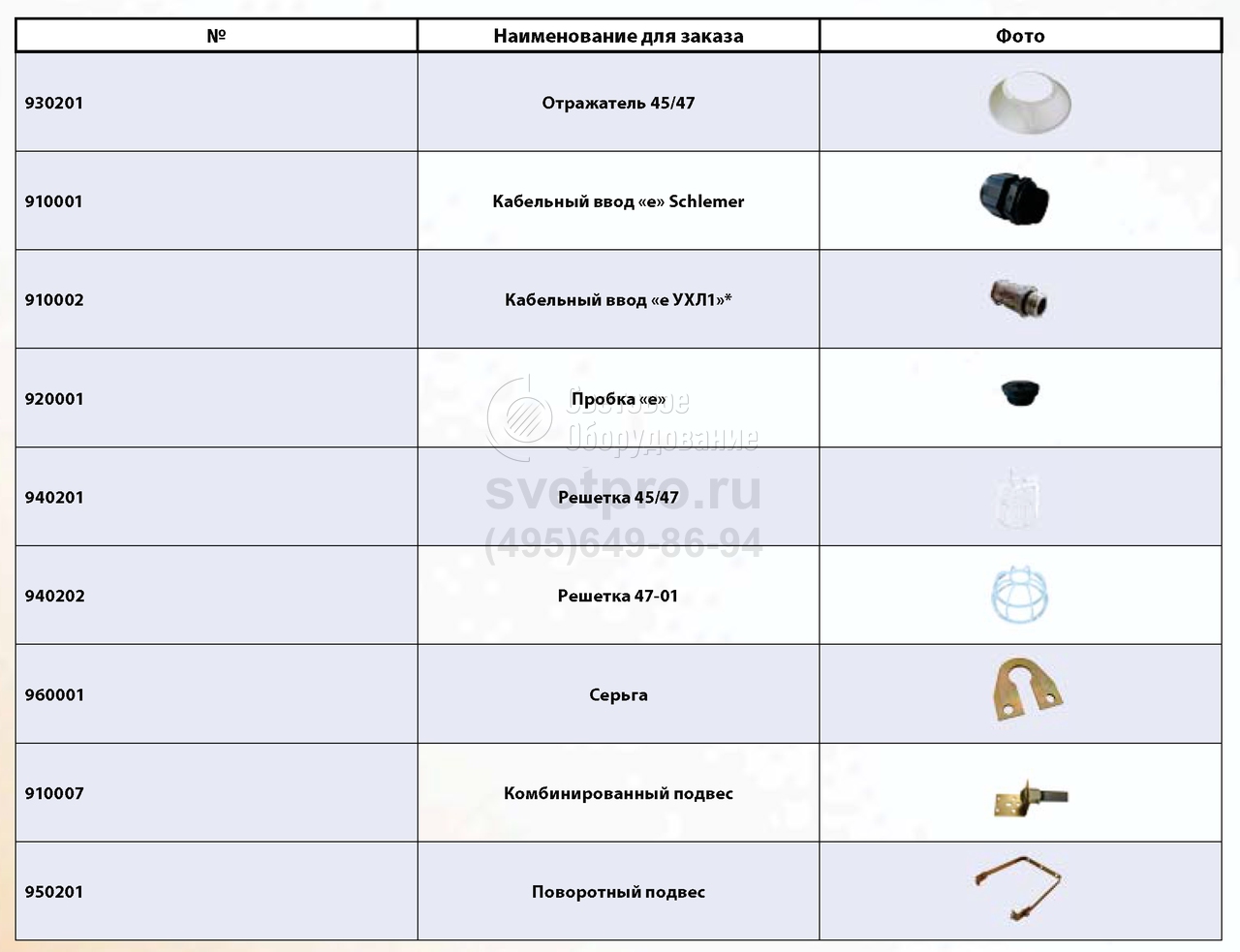

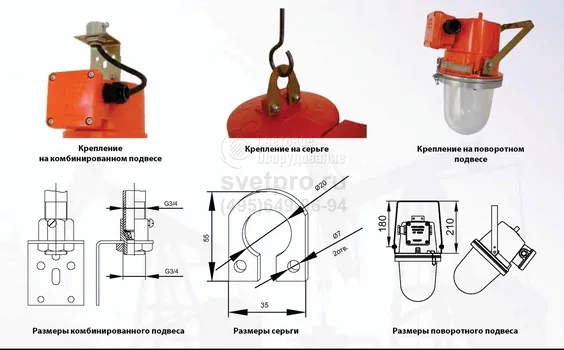

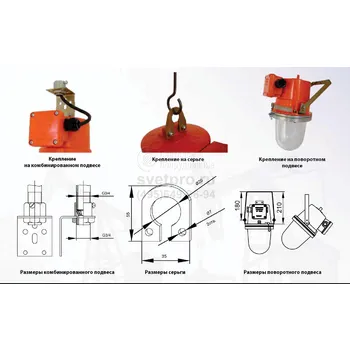

Дополнительная комплектация к светильникам, поставляемая по отдельному заказу

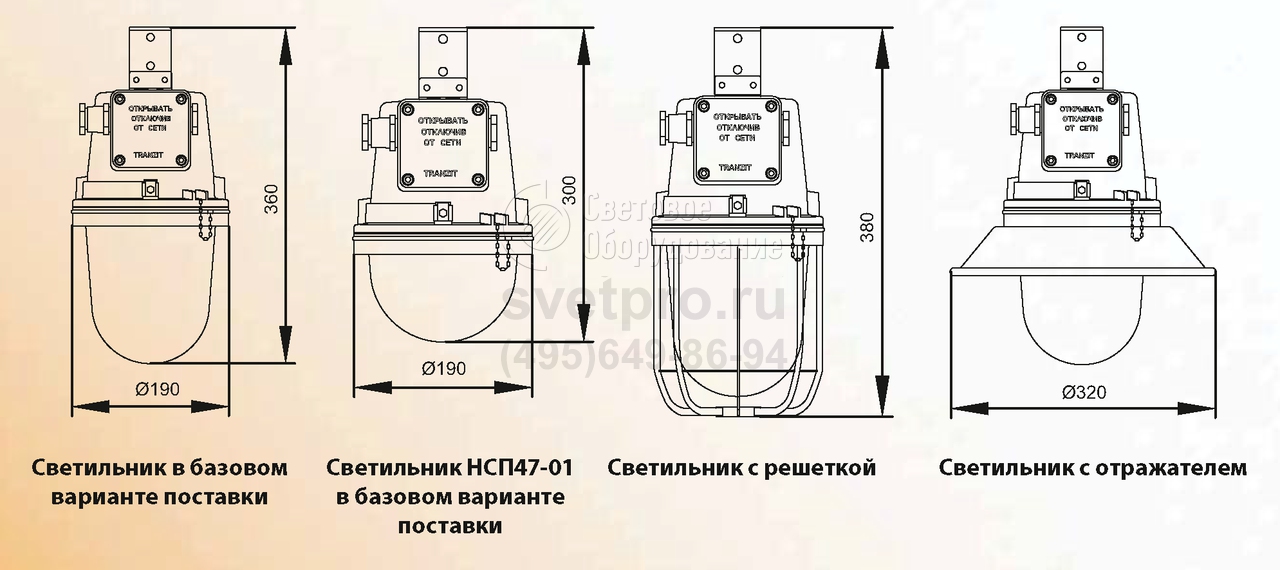

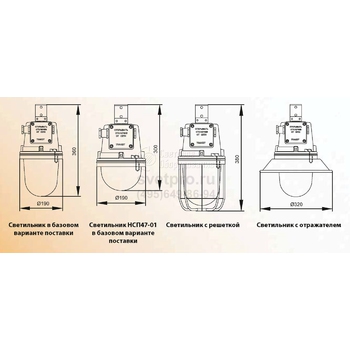

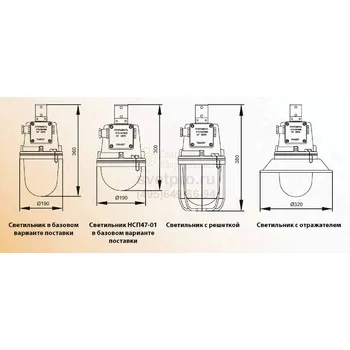

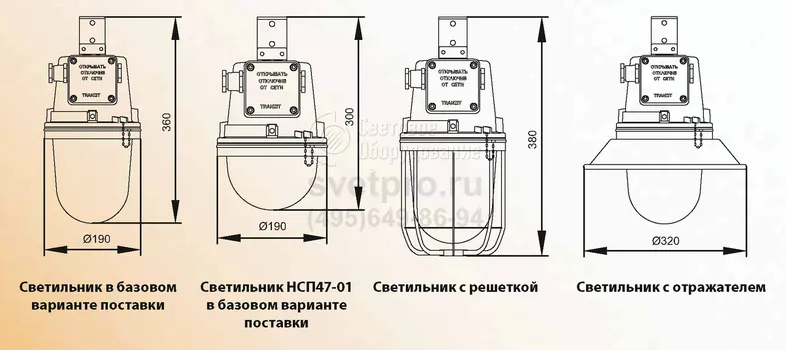

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

НаименованиеМощность лампыТип патронаТип лампыМаркировка взрывозащитыДиапазон рабоч. температурЭПРА
Прибор светосигнальный ЗО-МВ 100 Вт Е27 Лампа накаливания 1Ex d e IIC T5 Gb от -60° до +40° Нет
Прибор светосигнальный ЗО-МВ WAGO 100 Вт Е27 Лампа накаливания 1Ex d e IIC T5 Gb от -60° до +40° Нет
