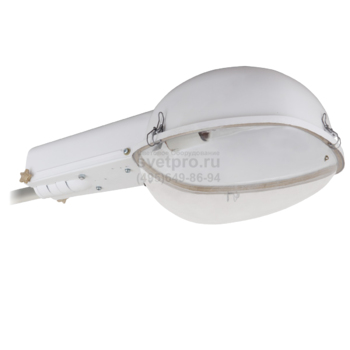

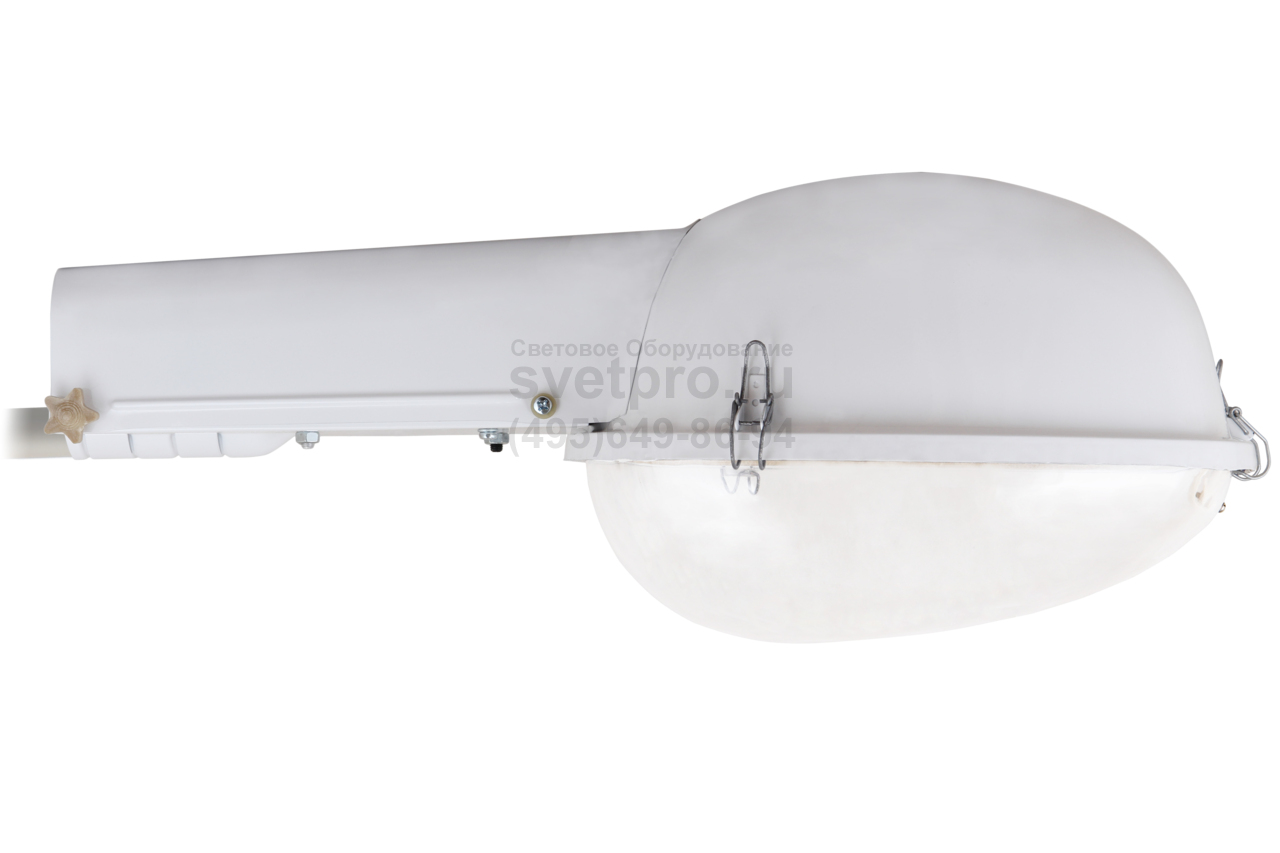

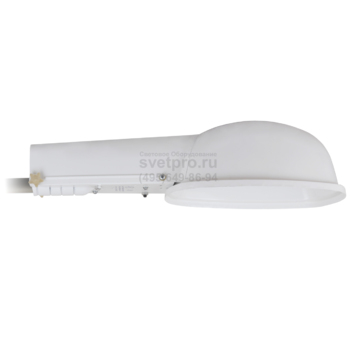

Светильник консольный ЖКУ02, РКУ02 Пегас
Область применения: |
|
Назначение: |
|
Источник света: | Натриевая лампа (ДНаТ), Ртутная лампа (ДРЛ) |
Цоколь: | E40, E27 |
Номинальное напряжение: | 220 ± 10% В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP53/IP23 |
Климатическое исполнение: | УХЛ1, У1 |
Артикул производителя: | ЖКУ02, РКУ02 |
Мощность: | 70-400 Вт |
Гарантийный срок: | 18 |
Габаритные размеры: | см. модификации |
Индекс цветопередачи: | 20-30, 40-60 Ra |
Цветовая температура: | 1800-2200, 3300-4200 К |
Световой поток: | 6000, 6300 лм |
Производитель «GALAD», Россия
+ Комплектом выгоднее
ОПИСАНИЕ
Светильник ЖКУ02, РКУ02 Пегас уместен для освещения улиц и дорог, дворов жилых кварталов и территорий АЗС, железнодорожных платформ, мостов.
Обеспечивая заливающее освещение, он устанавливается на опорах посредством Г-образного кронштейна (48 мм), который в базовом варианте имеет угол наклона 15О. В зависимости от места расположения и высоты опоры, угол может быть изменен при заказе кронштейна. Обслуживание оптики ведется снизу ОП, а ПРА – сверху.
В состав светильника входит ЭмПРА, обеспечивающий зажигание и поддержание работоспособности ламп газоразрядного типа. Модификации предполагают выбрать приоритетную мощность изделия: 70–400 Вт, для чего имеются изделия с патроном Е27 и Е40. Степень защищенности оптического отсека зависит от наличия в модификации защитного стекла (IP53), при отсутствии – IP23. Для отсека ПРА – только IP23.
Стальной корпус светильника ЖКУ02, РКУ02 Пегас защищен от коррозии порошковым окрашиванием. Отражатель в версиях: стальной, окрашенный белый и ячеистый алюминиевый, способствующий равномерности светораспределения. Изделие устойчиво к вибрациям. Защитное стекло – светостабилизированный ударопрочный поликарбонат или силикатное стекло.
Освещение улиц и дорог со средней и слабой интенсивностью движения транспорта, АЗС, железнодорожных платформ и станций, мостов, территорий дворов, школ и детских садов
ТУ 3461-009-05014352-2007
Преимущества
- Корпус: стальной с порошковым покрытием, устойчивый к агрессивной среде
- Отражатель: стальной (ЖКУ/РКУ мод. 003, 004 и ЖСУ/РСУ) или алюминиевый (ЖКУ/РКУ мод. 005, 006) с высоким коэффициентом отражения
- Ударопрочное защитное стекло: светостабилизированный поликарбонат или силикатное закаленное, сохраняет коэффициент пропускания с течением времени
- Соответствует российским стандартам
- Соответствует европейским нормам электромагнитной совместимости
- Виброустойчивый
Модификации

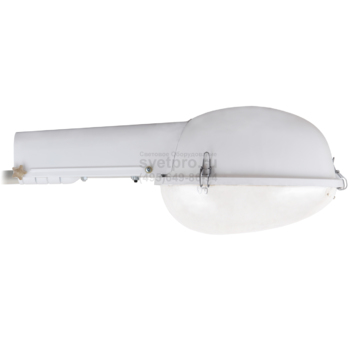

- 003 – защитное стекло из светостабилизированного поликарбоната, степень защиты IP53, отражатель покрыт белой порошковой краской, габаритные размеры 675х300х265 мм

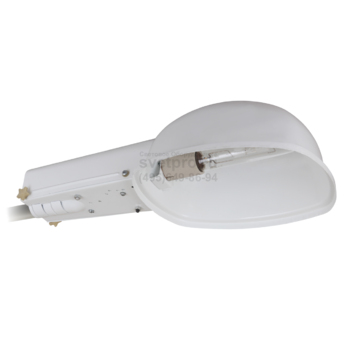

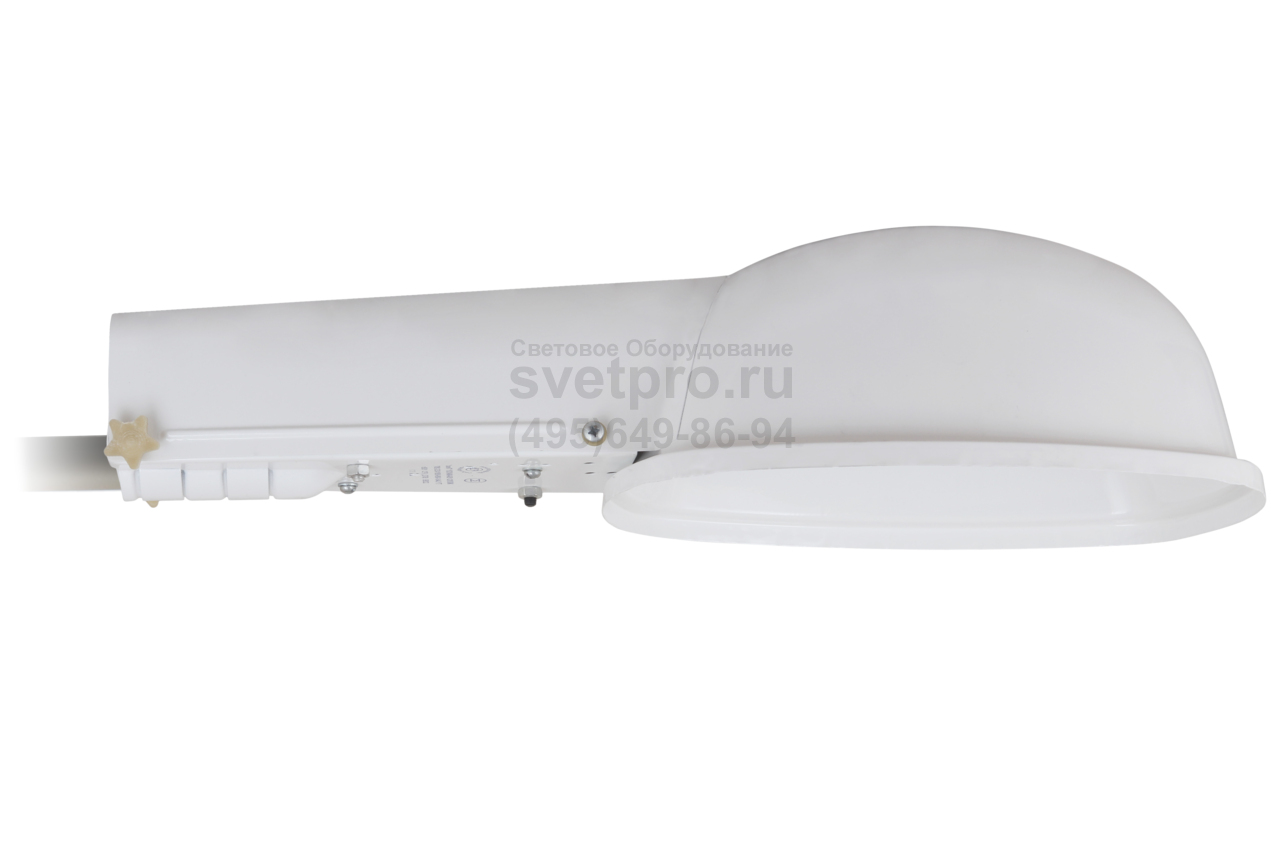

- 004 – без защитного стекла, степень защиты IP23, отражатель покрыт белой порошковой краской, габаритные размеры 675х300х165 мм

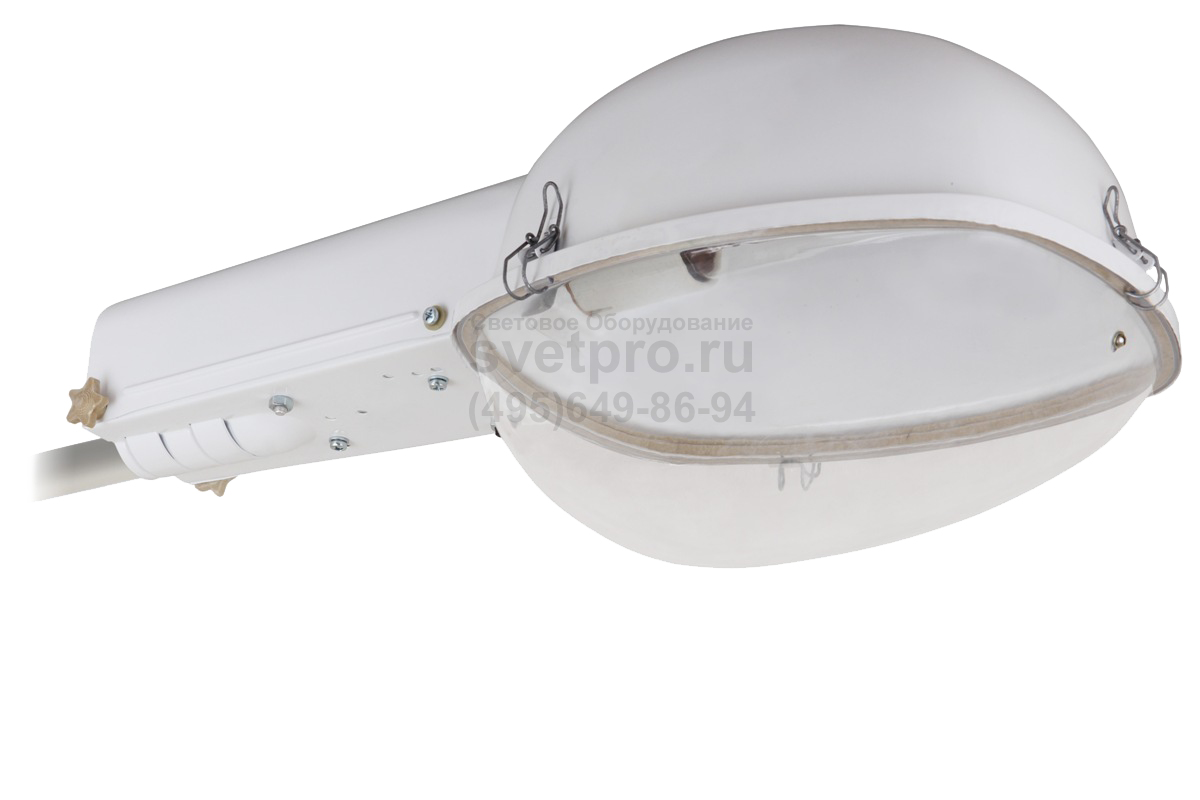

- 005 – защитное стекло из светостабилизированного поликарбоната, степень защиты IP53, отражатель из ячеистого алюминия ALANOD, габаритные размеры 675х300х265 мм

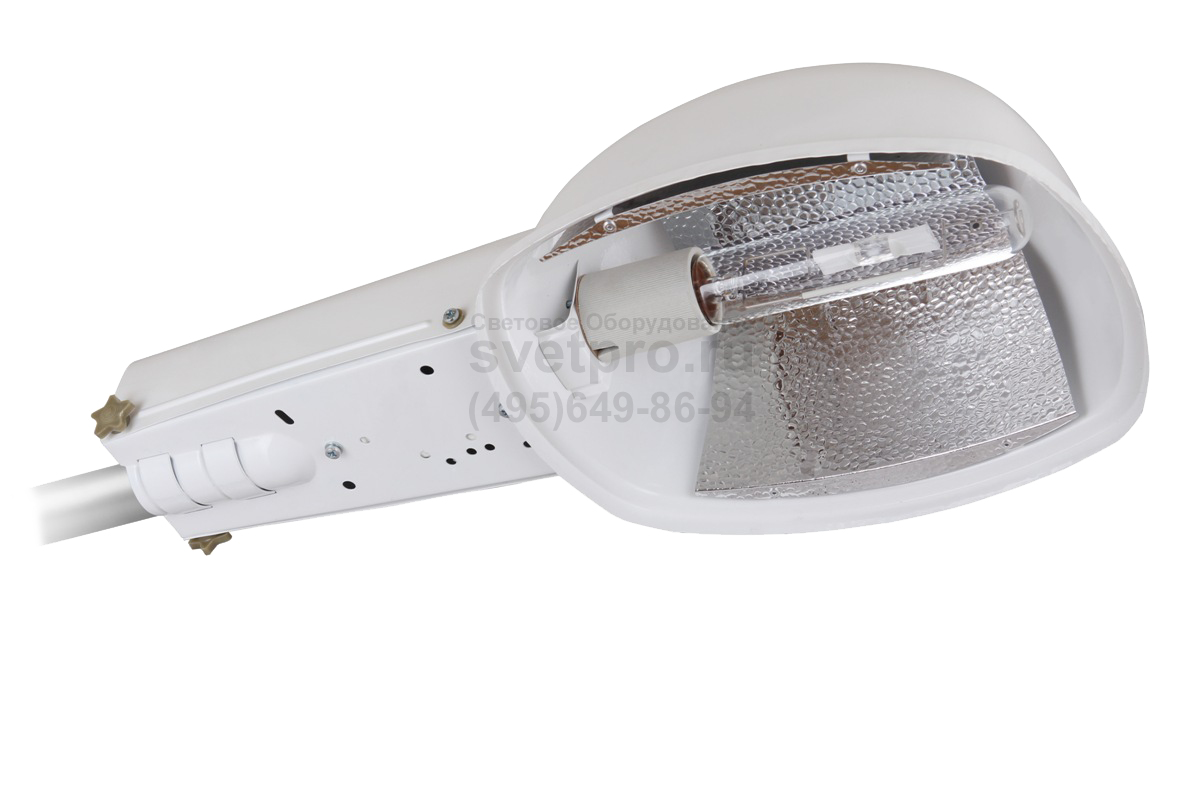

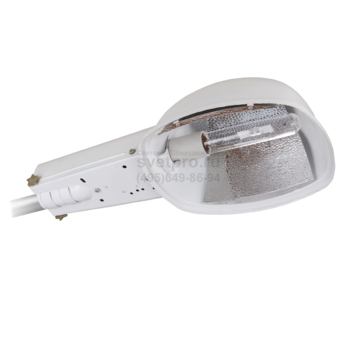

- 006 – без защитного стекла, степень защиты IP23, отражатель из ячеистого алюминия ALANOD, габаритные размеры 675х300х165 мм
- Комплектуется встроенным ЭМПРА
- Цвет светильника по умолчанию: белый
КСС
УСТАНОВКА
Светильники ЖКУ/РКУ рекомендуется устанавливать на Г-образных кронштейнах диаметром 48 мм под углом 15° к горизонту. Другие положения тоже возможны
КОНСТРУКЦИЯ
Отсек ПРА светильника ЖКУ/РКУ – доступ сверху. Вывернуть два специальных винта, удерживающих крышку отсека ПРА, открыть отсек ПРА. Это обеспечит доступ к ПРА, клеммной колодке
ОПТИЧЕСКАЯ ЧАСТЬ

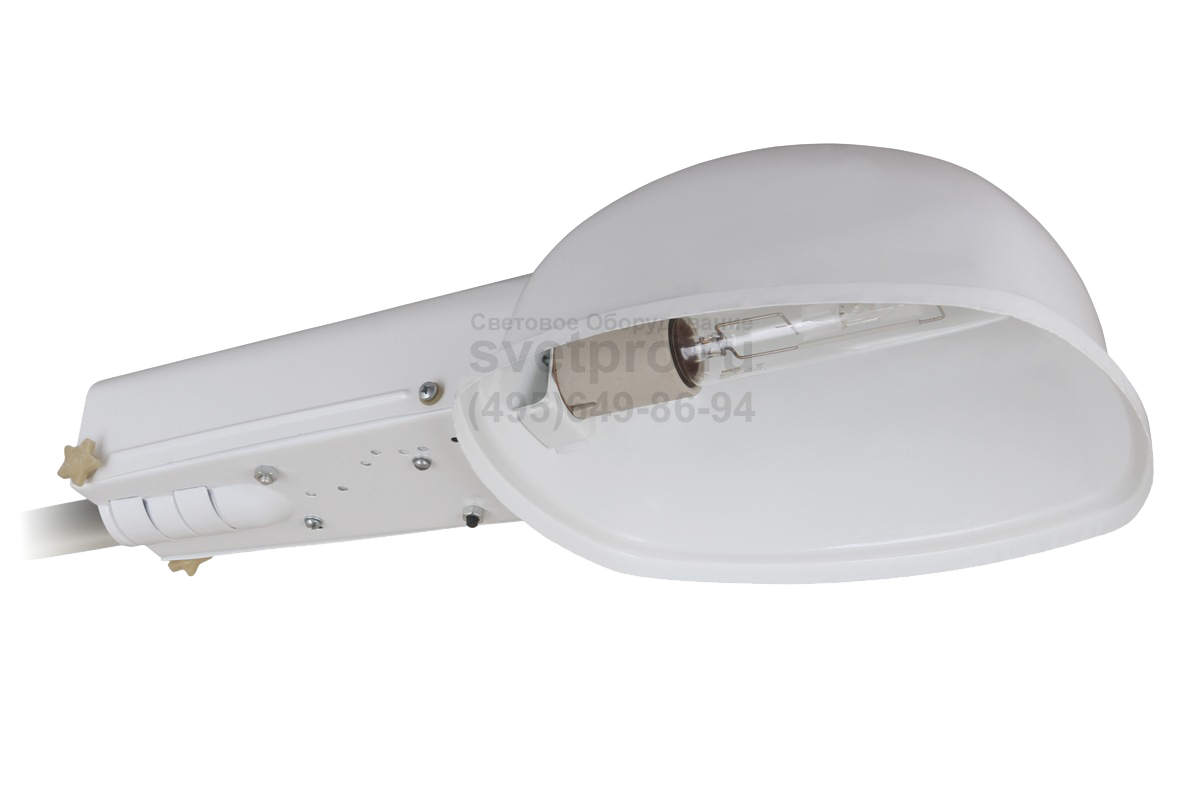

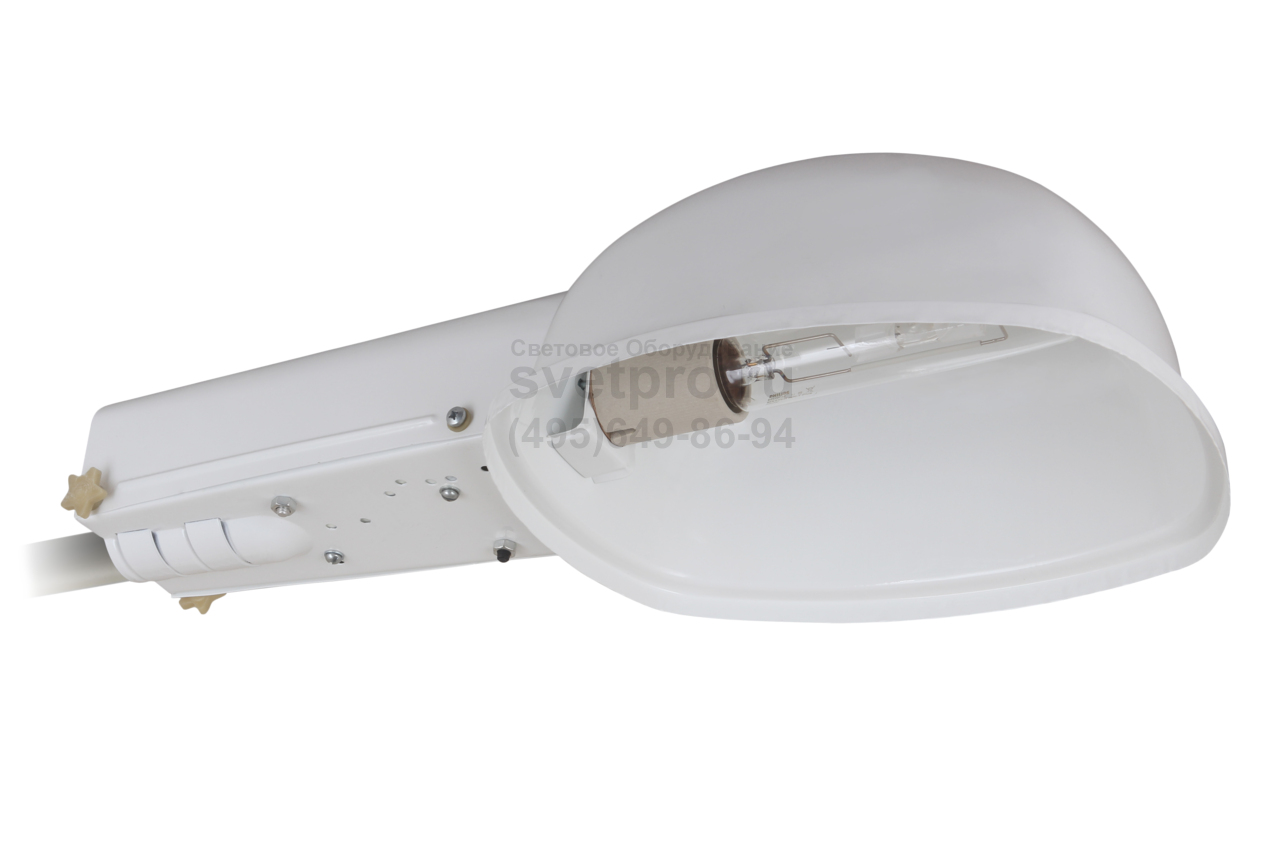

Оптический отсек – доступ снизу. Открыть три замка, удерживающих защитное стекло, оно примет вертикальное положение. Это обеспечит доступ к лампе с патроном

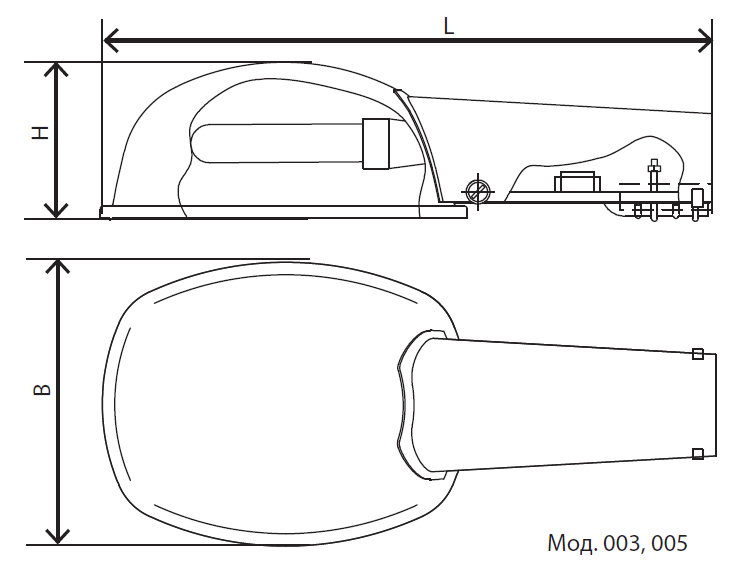

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Артикул |
Тип источника света |
Номинальная мощность, Вт |
Патрон |
КПД, % (не менее) |
Тип КСС |
Степень защиты оптического отсека |
Степень защиты отсека ПРА |
Масса, кг (не более) |
---|---|---|---|---|---|---|---|---|---|
ЖКУ02-70-003 Пегас |
1000269 |
ДНаТ |
70 |
Е27 |
70 |
косинусная |
IP53 |
IP23 |
4,9 |
ЖКУ02-70-004 Пегас |
1000270 |
ДНаТ |
70 |
Е27 |
77 |
косинусная |
IP23 |
IP23 |
4,4 |
ЖКУ02-100-003 Пегас |
1000271 |
ДНаТ |
100 |
Е40 |
70 |
косинусная |
IP53 |
IP23 |
5,2 |
ЖКУ02-100-004 Пегас |
1000272 |
ДНаТ |
100 |
Е40 |
77 |
косинусная |
IP23 |
IP23 |
4,7 |
ЖКУ02-150-003 Пегас |
1000273 |
ДНаТ |
150 |
Е40 |
70 |
косинусная |
IP53 |
IP23 |
5,8 |
ЖКУ02-150-004 Пегас |
1000274 |
ДНаТ |
150 |
Е40 |
77 |
косинусная |
IP23 |
IP23 |
5,3 |
ЖКУ02-250-003 Пегас |
1000275 |
ДНаТ |
250 |
Е40 |
70 |
косинусная |
IP53 |
IP23 |
6,9 |
ЖКУ02-250-004 Пегас |
1000276 |
ДНаТ |
250 |
Е40 |
77 |
косинусная |
IP23 |
IP23 |
6,4 |
РКУ02-125-003 Пегас |
1000277 |
ДРЛ |
125 |
Е27 |
65 |
косинусная |
IP53 |
IP23 |
5,1 |
РКУ02-125-004 Пегас |
1000278 |
ДРЛ |
125 |
Е27 |
65 |
косинусная |
IP23 |
IP23 |
4,6 |
РКУ02-250-003 Пегас |
1000279 |
ДРЛ |
250 |
Е40 |
65 |
косинусная |
IP53 |
IP23 |
6,1 |
РКУ02-250-004 Пегас |
1000280 |
ДРЛ |
250 |
Е40 |
65 |
косинусная |
IP23 |
IP23 |
5,6 |
РКУ02-250-005 Пегас |
1000281 |
ДРЛ |
250 |
Е40 |
66 |
полуширокая |
IP53 |
IP23 |
6,3 |
РКУ02-250-006 Пегас |
1000282 |
ДРЛ |
250 |
Е40 |
76 |
полуширокая |
IP23 |
IP23 |
5,8 |
РКУ02-400-003 Пегас |
1000283 |
ДРЛ |
400 |
Е40 |
60 |
косинусная |
IP53 |
IP23 |
6,7 |
РКУ02-400-004 Пегас |
1000284 |
ДРЛ |
400 |
Е40 |
70 |
косинусная |
IP23 |
IP23 |
6,2 |
