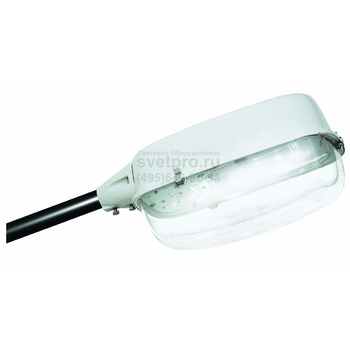

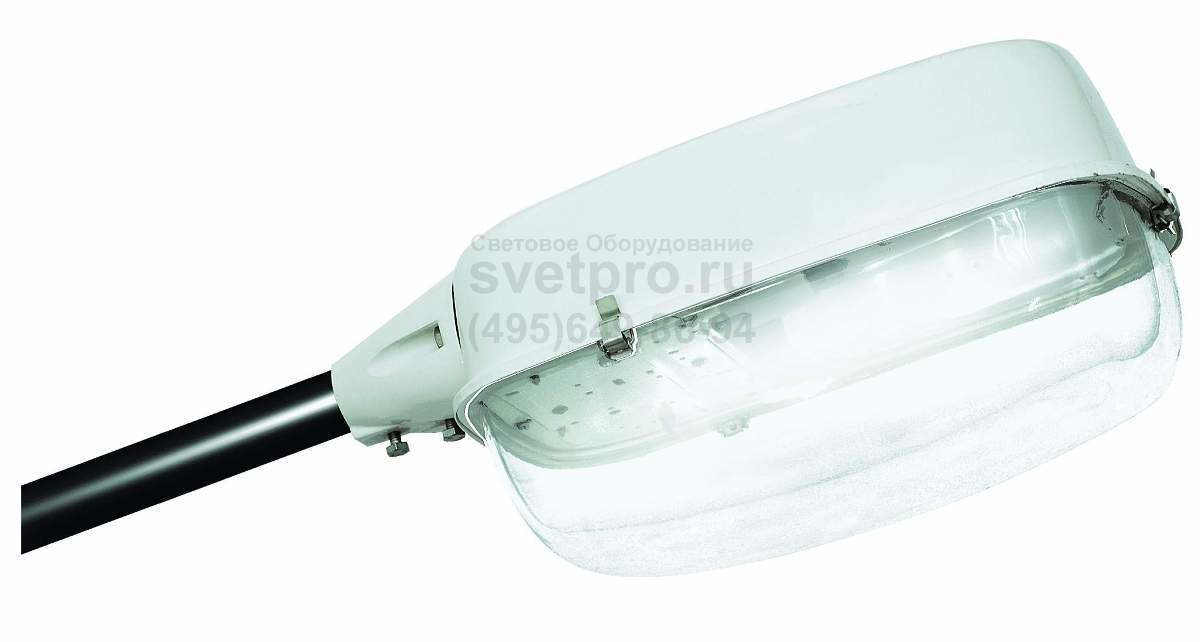

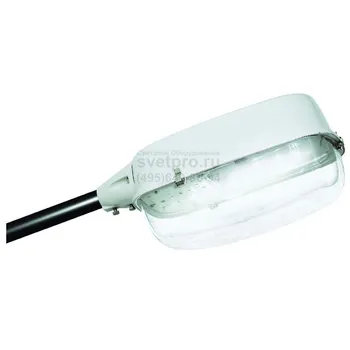

Светильник консольный ЖКУ08, ГКУ08, РКУ08
Область применения: |
|
Назначение: |
|
Источник света: | Ртутная лампа (ДРЛ), Натриевая лампа (ДНаТ), Металлогалогенная лампа (МГЛ) |
Цоколь: | E40 |
Номинальное напряжение: | 220 ± 10% В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP53/IP23 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | ЖКУ08, ГКУ08, РКУ08 |
Мощность: | 150-250 Вт |
Гарантийный срок: | 18 |
Габаритные размеры: | см. модификации |
Индекс цветопередачи: | 20-95 Ra |
Цветовая температура: | 1800-6500 К |
Световой поток: | 15000-20000 лм |
Производитель «GALAD», Россия
+ Комплектом выгоднее
ОПИСАНИЕ
Область применения светильника ЖКУ08, ГКУ08, РКУ08 распространяется на транспортные магистрали, мосты, сооружения железнодорожного транспорта, прилегающие территории школ и д/садов, дворы в жилых массивах.
Осветительный прибор закрепляется на опоре посредством Г-образного кронштейна, которым регулируется вынос над освещаемой поверхностью и угол наклона, ограничивающий слепящее действие и засветы жилых домов. Базовая модель кронштейна выполнена с углом 15о.
Модельный ряд построен на источнике света. Имеются модификации с ДРЛ, ДРИ, ДНаТ мощностью 125 (150) и 250 Ватт. Работу ламп поддерживает электромагнитный ПРА, расположенный на встроенной съемной панели. Степень его защиты и защита оптического отсека составляет IP23 или IP53. Значение зависит от наличия в модификации защитного стекла.
Металлические части светильника ЖКУ08, ГКУ08, РКУ08 изготовлены из стали. На них порошковым методом нанесено защитное окрашивание, ограждающее от разрушающего влияния агрессивной среды. Ударопрочность конструктивной формы поддерживают качества поликарбонатного защитного стекла. Его внешнее состояние и светопропускание не ухудшаются благодаря светостабилизации материала.
Освещение улиц и дорог со средней и слабой интенсивностью движения транспорта, железнодорожных платформ и станций, мостов, территорий дворов, школ и детских садов
ТУ 3461-002-05758434-94
Преимущества
- Антивандальность: ударопрочные защитное стекло и корпус
- Долговечность: металлические детали защищены порошковым покрытием
- Гарантия качества: отражатель обработан электрохимической полировкой и анодированием, защищен от окисления и коррозии
- Удобство обслуживания: ПРА установлен на легкосъемной панели
- Соответствует российским стандартам
- Соответствует европейским нормам электромагнитной совместимости
- Дизайн: функциональный классический
Модификации
- 001 – защитное стекло из светостабилизированного поликарбоната, габаритные размеры 670х345х295 мм

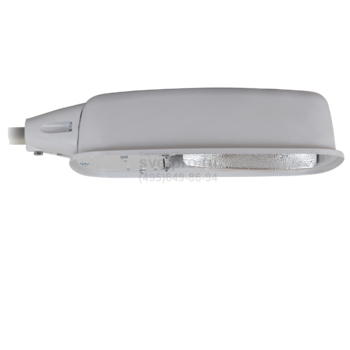

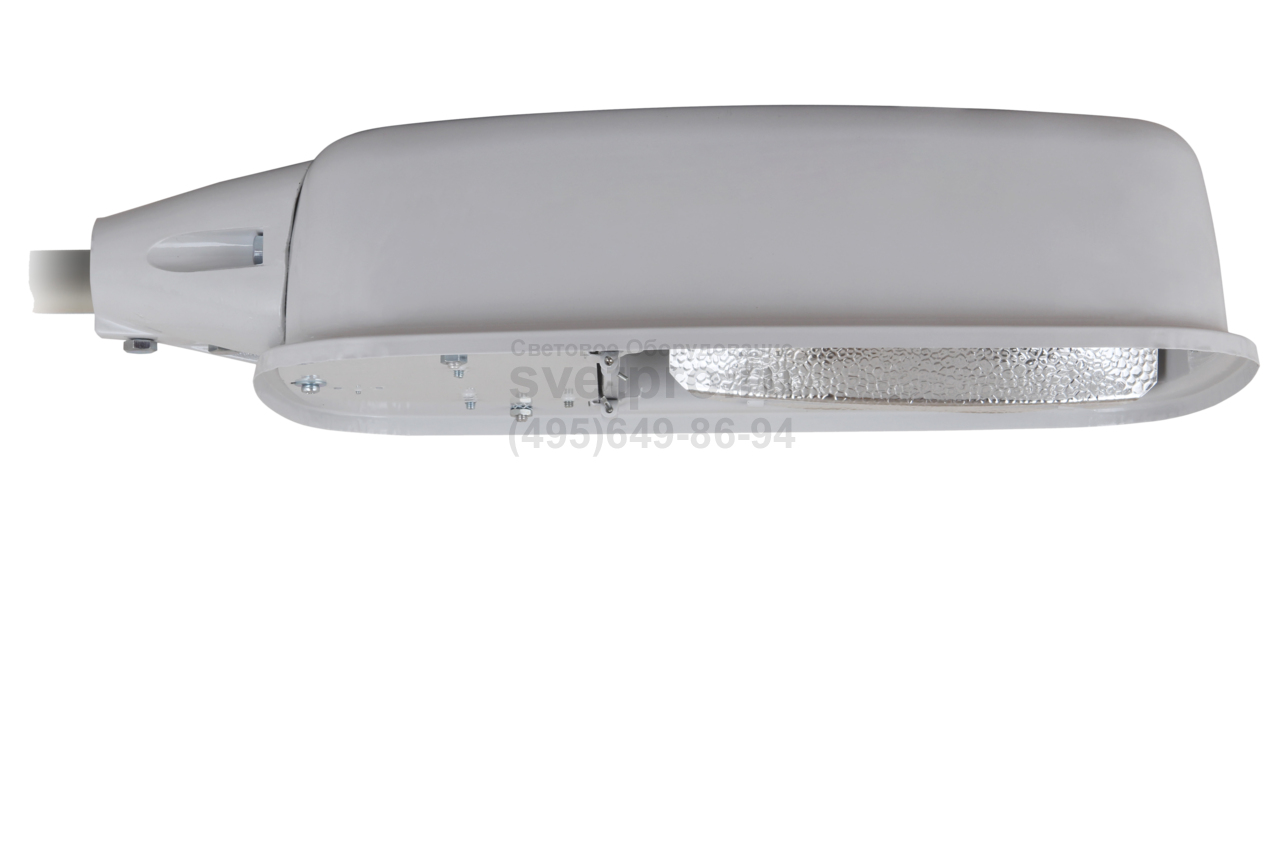

- 002 – без защитного стекла, габаритные размеры 670х345х150 мм
- 003 – защитное стекло из светостабилизированного поликарбоната, габаритные размеры 670х345х295 мм
- 004 – без защитного стекла, габаритные размеры 670х345х150 мм
- Комплектуется встроенным ЭМПРА
- Цвет светильника по умолчанию: светло-серый
КСС
УСТАНОВКА
Светильник рекомендуется устанавливать на Г-образных кронштейнах диаметром 48 мм под углом 15° к горизонту. Другие положения тоже возможны.
КОНСТРУКЦИЯ
Основание изготовлено из стального проката, покрашенного порошковой краской. Корпус изготовлен из стального проката методом глубокой вытяжки. Отражатель светильника изготовлен из ячеистого светотехнического алюминия ALANOD с высоким коэффициентом отражения. Наружные металлические детали светильника защищены порошковым покрытием. Отсек ПРА – доступ снизу. Вывернуть специальный винт, соединяющий корпус и панель с комплектующими деталями. Панель примет вертикальное положение. Это обеспечит доступ к ПРА, клеммной колодке.
ОПТИЧЕСКАЯ ЧАСТЬ

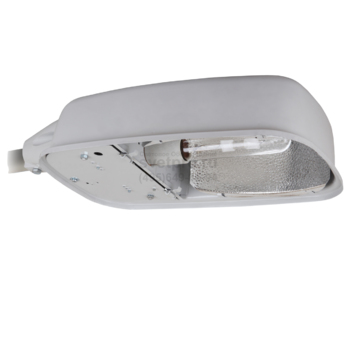

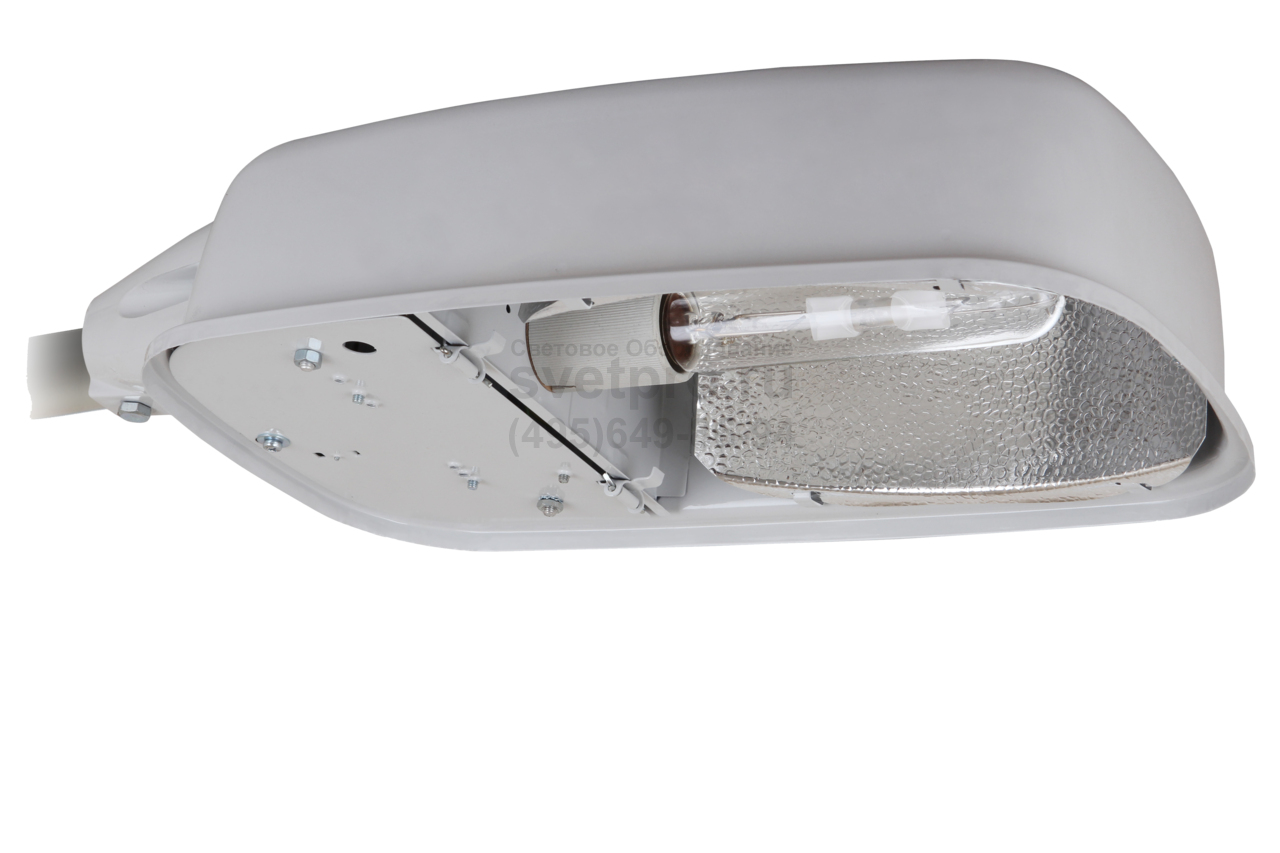

Оптический отсек – доступ снизу. Открыть замки, соединяющие защитное стекло с корпусом, стекло примет вертикальное положение. Это обеспечит доступ к лампе с патроном.

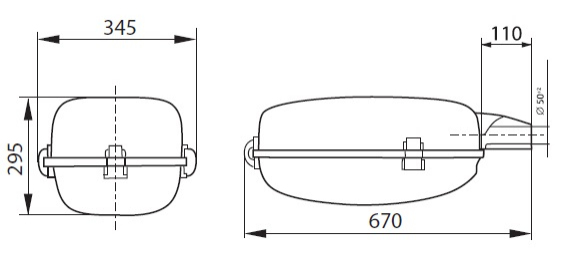

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Артикул |
Тип источника света |
Номинальная мощность лампы, Вт |
Патрон |
КПД*, % (не менее) |
Тип кривой силы света (КСС) |
Степень защиты оптического отсека |
Степень за- щиты отсека ПРА |
Масса, кг (не более) |
---|---|---|---|---|---|---|---|---|---|
ЖКУ08-150-001/002 |
1000285/1000286 |
ДНаТ |
150 |
Е40 |
73/83 |
широкая осевая |
IP53/IP23 |
IP53/IP23 |
8,2/7,3 |
ЖКУ08-250-001/002 |
1000287/1000288 |
ДНаТ |
250 |
Е40 |
72/82 |
широкая осевая |
IP53/IP23 |
IP53/IP23 |
9,5/8,6 |
РКУ08-125-001/002 |
1000289/1000290 |
ДРЛ |
125 |
Е27 |
70/80 |
широкая осевая |
IP53/IP23 |
IP53/IP23 |
6,7/6,5 |
РКУ08-250-003/004 |
1000291/1000292 |
ДРЛ |
250 |
Е40 |
64/63 |
широкая осевая |
IP53/IP23 |
IP53/IP23 |
8,3/7,4 |
ГКУ08-150-001 |
1000293 |
ДРИ |
150 |
Е27 |
71 |
широкая боковая |
IP53 |
IP53 |
7,6 |
ГКУ08-250-001 |
1000294 |
ДРИ |
250 |
Е40 |
67 |
широкая осевая |
IP53 |
IP53 |
9,1 |
* - в соответствие с данными измерений ВНИСИ
