НФК-8 Опора несиловая фланцевая круглоконическая высота 8 метров
Область применения: |
|
Назначение: |
|
Покрытие: | Горячее цинкование |
Артикул производителя: | НФК-8 |
Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
Количество крепежный отверстий: | 4 |
Материал: | Листовой металлопрокат |
Размер фланца: | 320 мм |
Нижний диаметр: | 171 мм |
Верхний диаметр: | 75 мм |
Вес: | 109,8 кг |
Высота: | 8 м |
как выбрать опору?

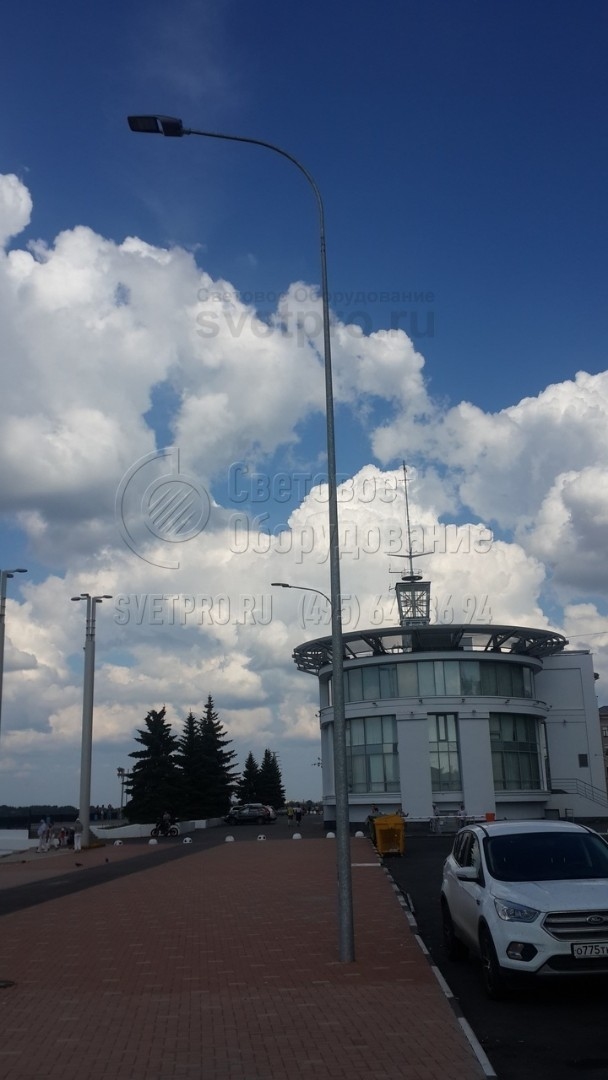

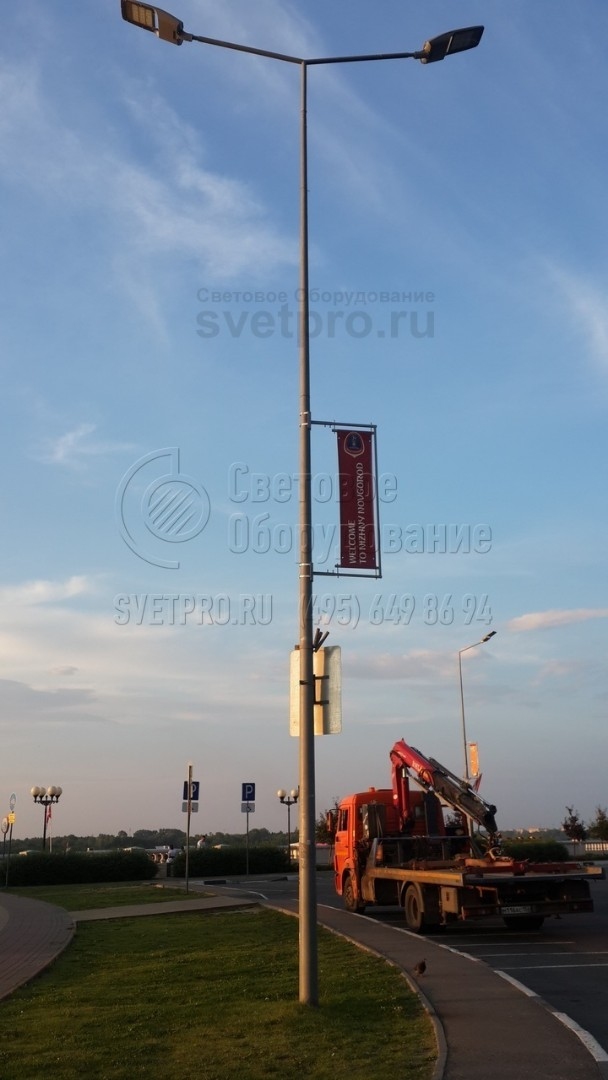

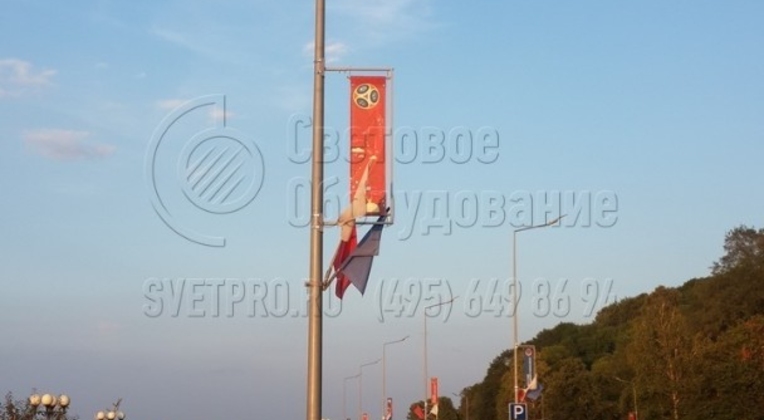

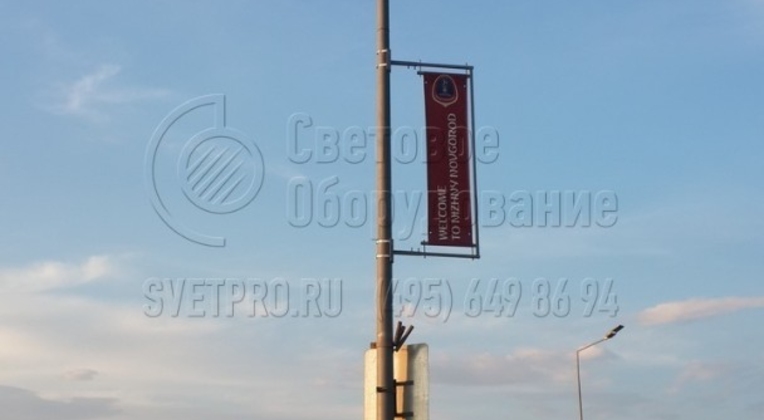

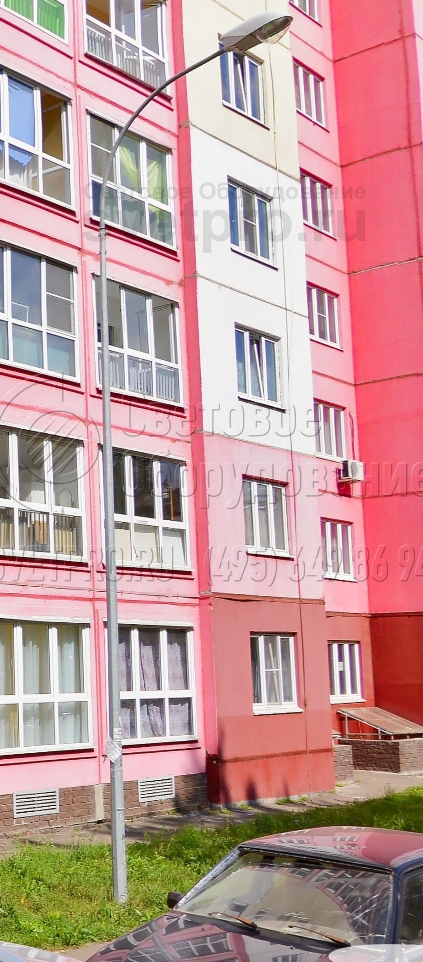

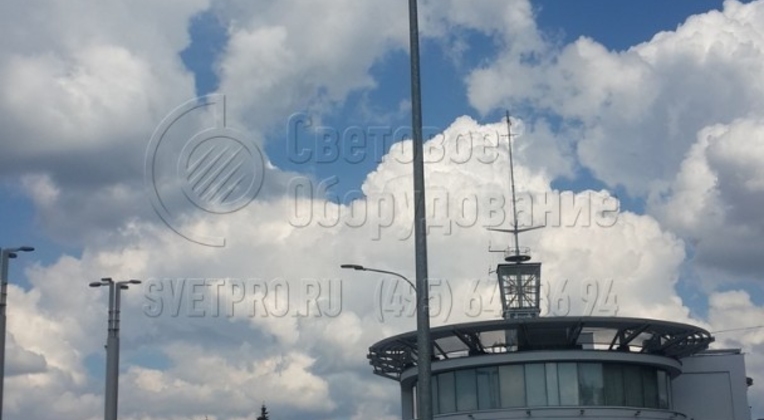

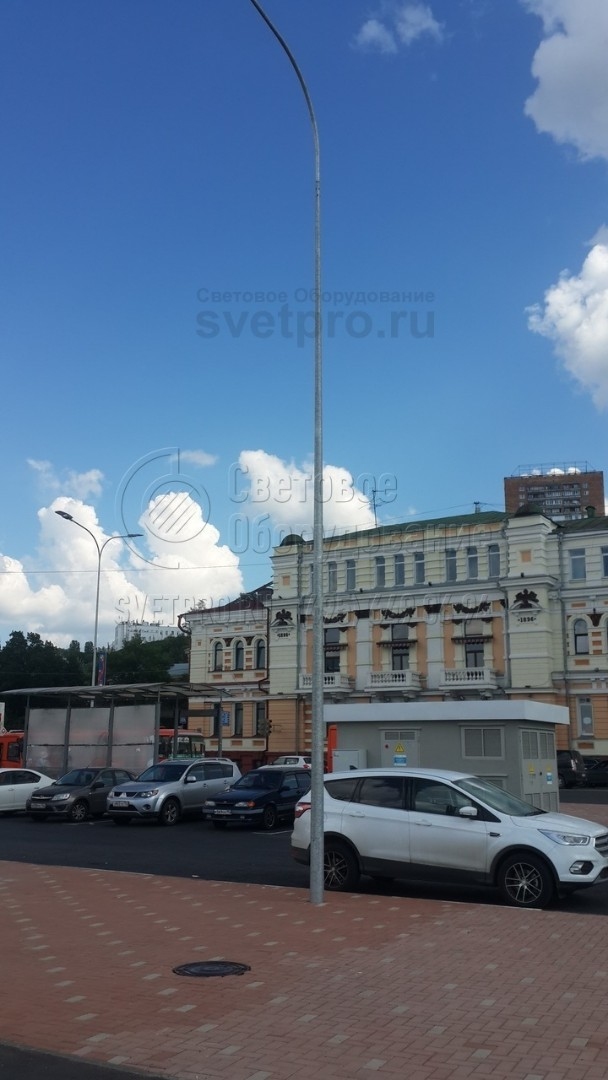

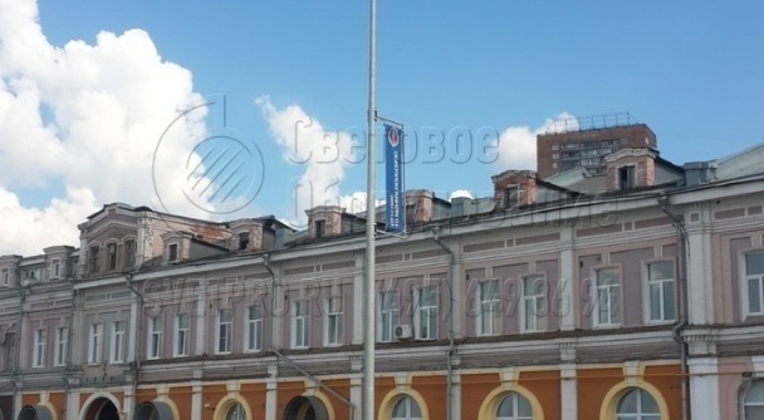

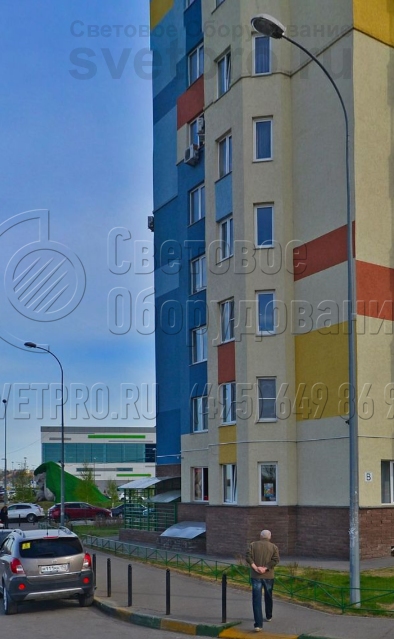

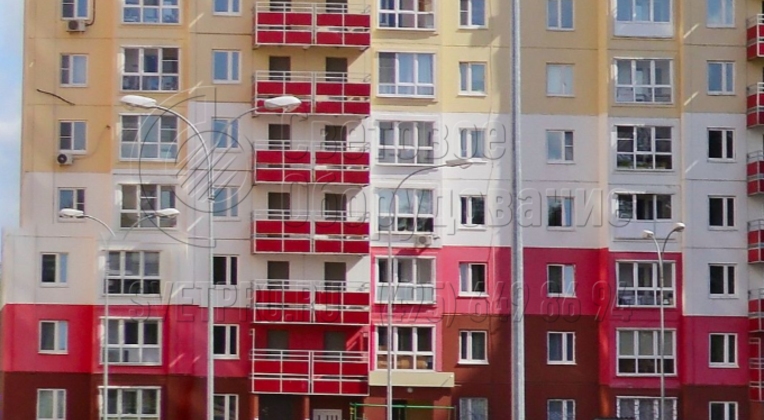

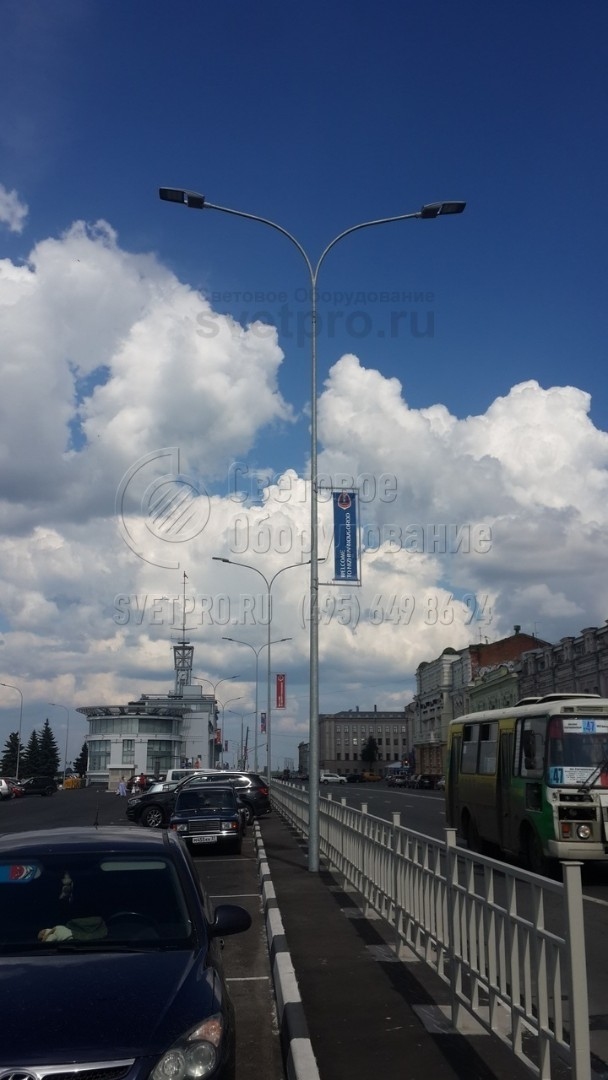

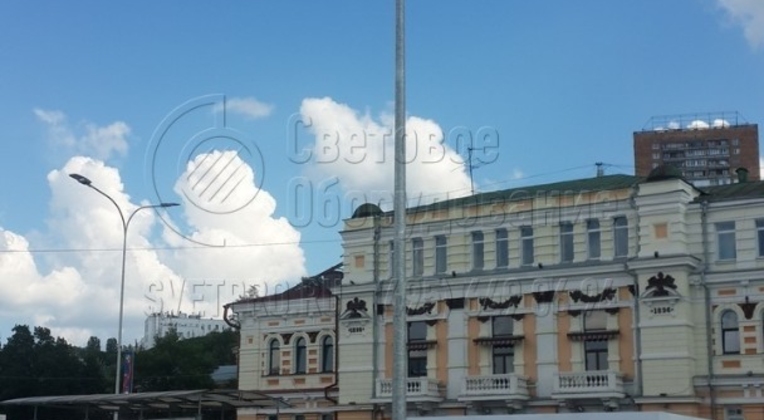

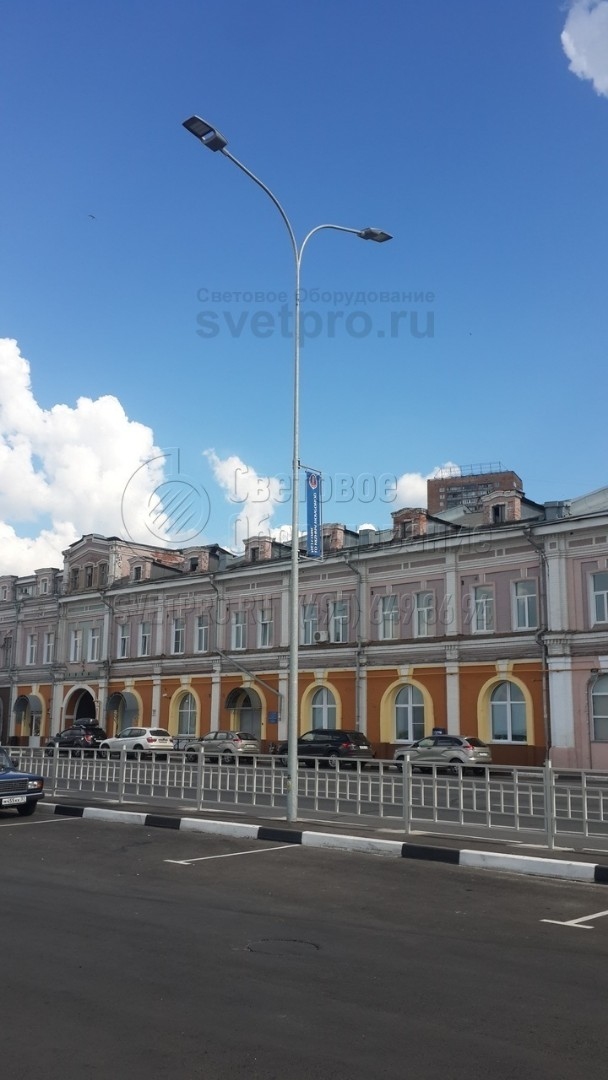

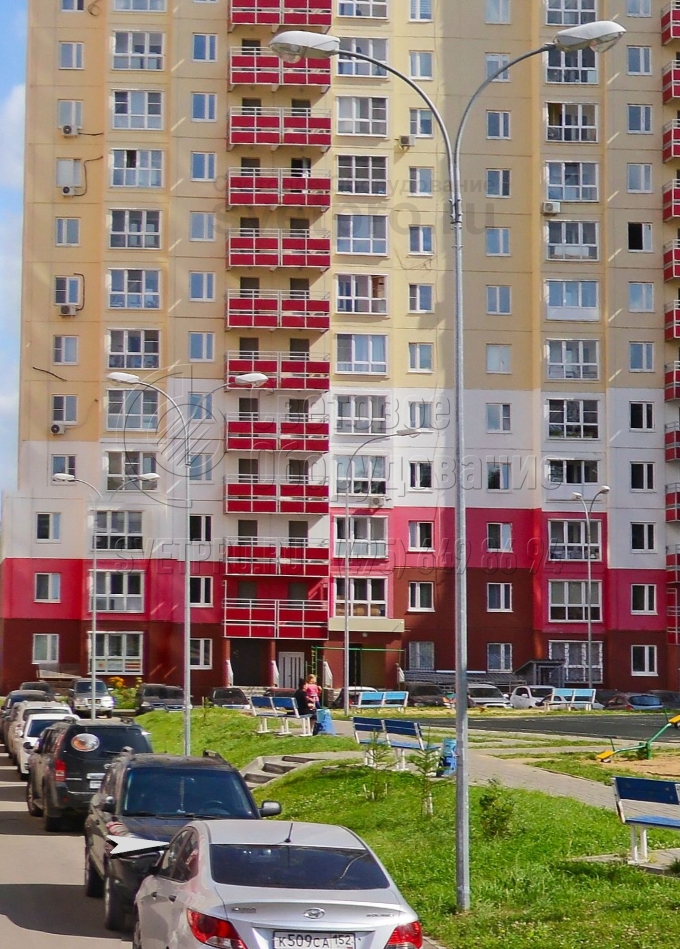

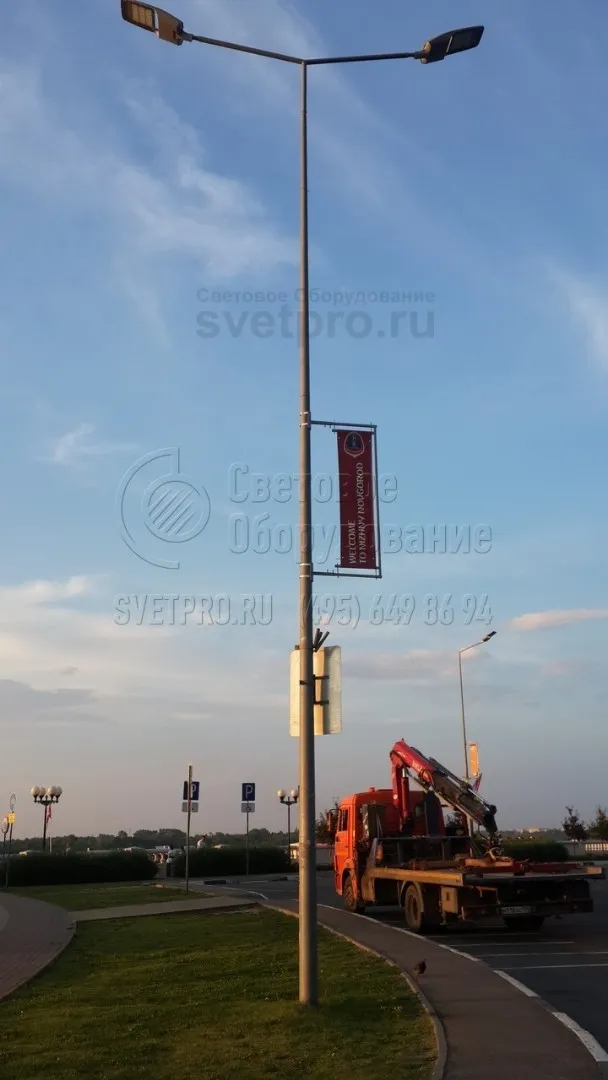

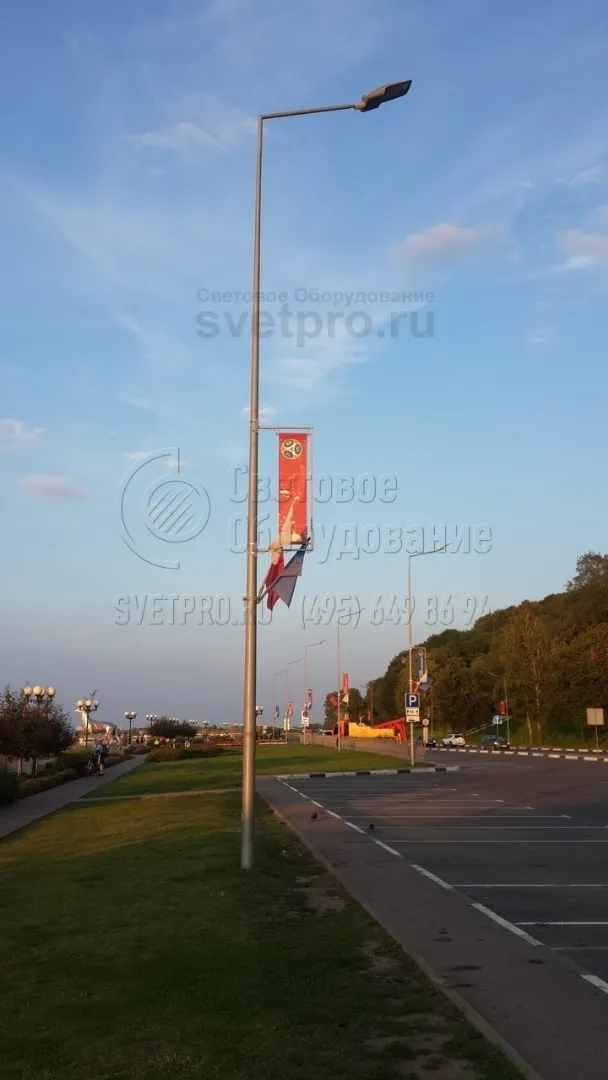

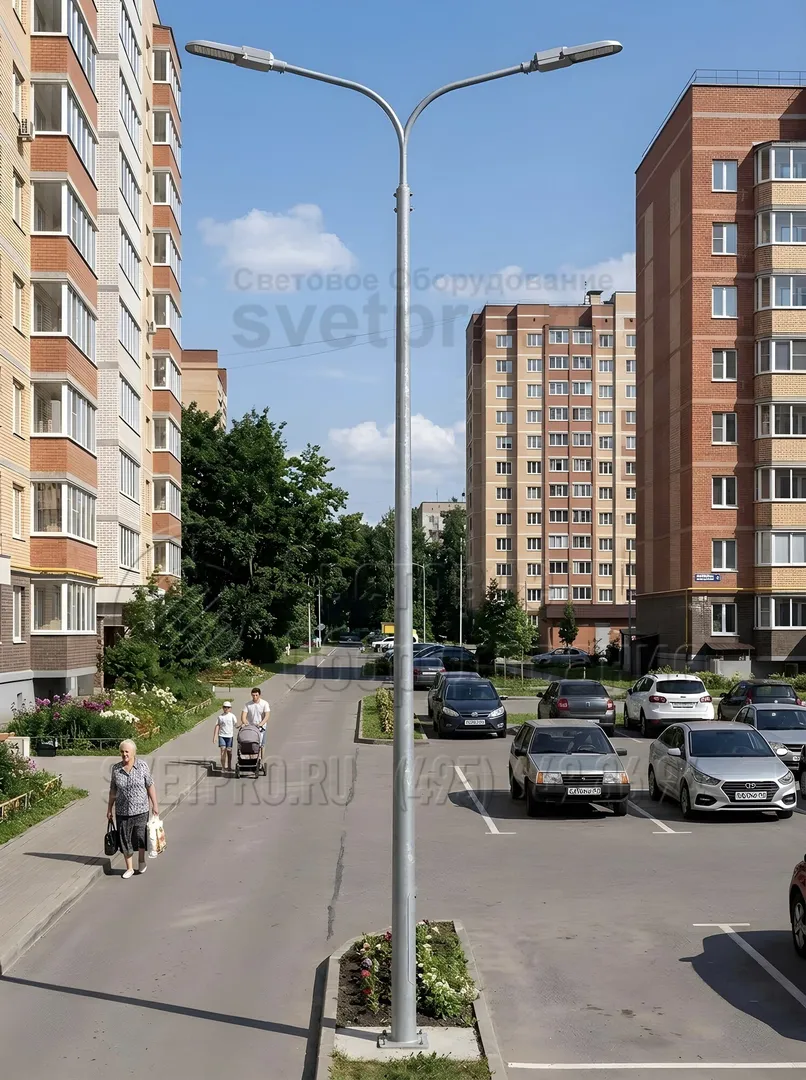

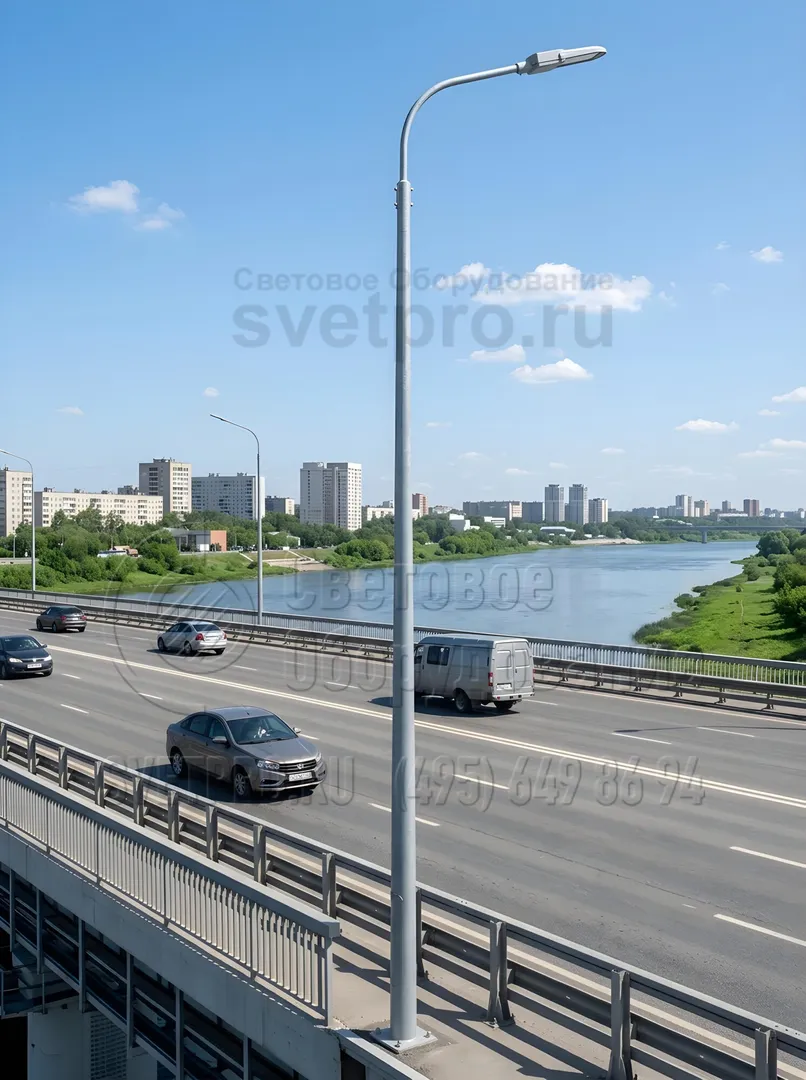

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | Dн, мм | Dв, мм | d, мм | А, мм | Б, мм |
---|---|---|---|---|---|---|---|---|---|---|
НФК-8,0-02-ц | ЗФ-20/4/К230-2,0-б | 109,8 | Ф2, Ф3, Ф4 | 8000 | 2000 | 171 | 75 | М20 | 320 | 230 |
ОПИСАНИЕ
НФК-8 – фланцевая несиловая опорная конструкция высотой 8 м. Оптимальный вариант для организации уличной подсветки в районе жилой застройки, вдоль автотрасс различного типа, на городских улицах и площадях, в парковой зоне, на производственных и коммерческих площадках. Декоративный вид изделия поддерживается обработкой горячим цинкованием при производстве опоры, а также возможностью дополнительного окрашивания порошковым красителем. Оцинковка надежно защищает опору от коррозии, увеличивая срок ее эксплуатации.
Опора изготавливается из стального металлопроката, сгибаемого по форме изделия специальным прессом с последующей сваркой продольного шва. Готовая конструкция обладает необходимой устойчивостью и прочностью, за счет внутренней полости имеет небольшой вес. На вершину столба предусмотрена установка светотехники на кронштейн либо непосредственно на опору.
Монтаж НФК-8 выполняется на закладной элемент фундамента, заранее устанавливаемый в бетонное основание.
