ОКККС Опоры круглоконические силовые контактной сети
| Область применения: |
|
| Назначение: |
|
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ОКККС |
| Материал: | Листовая сталь |
| Размер фланца: | 460-700 мм |
| Нижний диаметр: | 335-480 мм |
| Верхний диаметр: | 210-343 мм |
| Вес: | 423-1157 кг |
| Высота: | 9-13 м |
Цена*:
от
124 425
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
Таблица кодов заказа
| Наименование | Цена | Высота | Вес | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Приведенная нагрузка | Приведенная высота приложения нагрузки |
|---|---|---|---|---|---|---|---|---|
| ОКККС | м | кг | мм | мм | мм | P | м | |
| ОКККС 0.7-9 | 124 425 ₽ | 9 | 423 | 230 | 343 | 580 | 0,7 | 9 |
| ОКККС 0.8-9 | 143 251 ₽ | 9 | 487 | 230 | 343 | 580 | 0,8 | 9 |
| ОКККС 0.9-9 | 161 783 ₽ | 9 | 550 | 230 | 343 | 580 | 0,9 | 9 |
| ОКККС 1.0-9 | 164 724 ₽ | 9 | 560 | 235 | 348 | 460 | 1,0 | 9 |
| ОКККС 1.5-9 | 193 551 ₽ | 9 | 658 | 280 | 393 | 625 | 1,5 | 9 |
| ОКККС 2.1-9 | 216 200 ₽ | 9 | 735 | 320 | 432 | 550 | 2,1 | 9 |
| ОКККС 0.7-10 | 128 249 ₽ | 10 | 436 | 210 | 335 | 515 | 0,7 | 7,5 |
| ОКККС 1.0-10 | 150 605 ₽ | 10 | 512 | 210 | 335 | 580 | 1,0 | 7,5 |
| ОКККС 1.5-10 | 164 724 ₽ | 10 | 560 | 275 | 400 | 625 | 1,5 | 7,5 |
| ОКККС 1.8-10 | 189 138 ₽ | 10 | 643 | 275 | 400 | 625 | 1,8 | 7,5 |
| ОКККС 2.0-10 | 182 961 ₽ | 10 | 622 | 305 | 430 | 650 | 2,0 | 7,5 |
| ОКККС 2.3-10 | 209 729 ₽ | 10 | 713 | 305 | 430 | 650 | 2,3 | 7,5 |
| ОКККС 0.4-11 | 201 787 ₽ | 11 | 686 | 230 | 368 | 590 | 0,4 | 11 |
| ОКККС 0.6-11 | 235 908 ₽ | 11 | 802 | 230 | 368 | 590 | 0,6 | 11 |
| ОКККС 1.0-11 | 296 797 ₽ | 11 | 1009 | 260 | 397 | 625 | 1,0 | 11 |
| ОКККС 1.3-11 | 323 565 ₽ | 11 | 1100 | 293 | 430 | 660 | 1,3 | 11 |
| ОКККС 1.4-11 | 332 978 ₽ | 11 | 1132 | 305 | 443 | 660 | 1,4 | 11 |
| ОКККС 1.8-11 | 289 444 ₽ | 11 | 984 | 343 | 480 | 700 | 1,8 | 11 |
| ОКККС 2.7-11 | 289 444 ₽ | 11 | 984 | 343 | 480 | 700 | 2,7 | 9 |
| ОКККС 1.0-13 | 259 146 ₽ | 13 | 881 | 334 | 480 | 700 | 1,0 | 13 |
| ОКККС 1.1-13 | 299 445 ₽ | 13 | 1018 | 335 | 480 | 700 | 1,1 | 13 |
| ОКККС 1.5-13 | 340 332 ₽ | 13 | 1157 | 337 | 480 | 700 | 1,5 | 13 |
| ОКККС 1.9-13 | 340 332 ₽ | 13 | 1157 | 337 | 480 | 700 | 1,9 | 13 |
как выбрать опору?

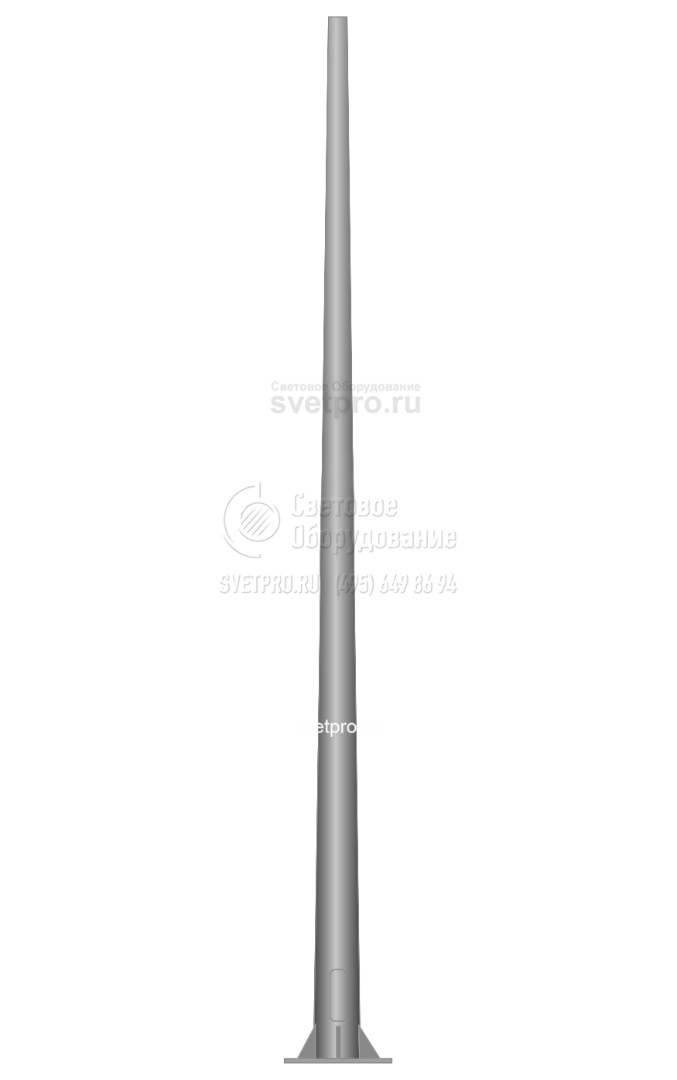

ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ

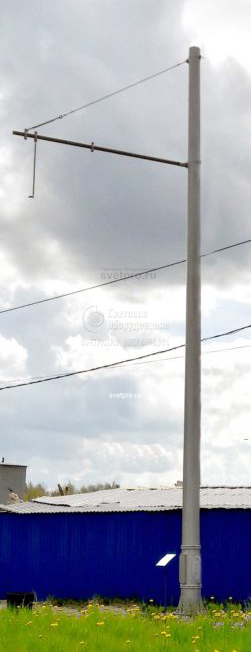

Опоры круглые конические силовые контактной сети применяются для строительства контактных сетей городского электротранспорта, а также для функционального освещения автомобильных дорог, развязок.
Изготавливаются из листовой стали методом гибки с одним продольным сварным швом, защищены от коррозии методом горячего цинкования (ГОСТ 9.307-89). Данный вид покрытия не является декоративным и носит сугубо функциональный характер. гарантия на коррозийную стойкость- не менее 25 лет.
Возможно совмещение контактной сети и воздушной подводки питания (СИПа). Отклонение верхней части опоры под нагрузкой согласно СП 98.13330.2012 "Трамвайные и троллейбусные линии. Актуализированная редакция СНиП 2.05-09-90". Оборудование для подвеса контактной сети в комплект подставки не входит.
Возможно изготовление силовых опор без фланца по специальному заказу. Возможно изготовление по индивидуальному заказу любых типоразмеров для использования в I-VII ветровом районе. Для каждого объекта конструкция опоры рассчитывается индивидуально.

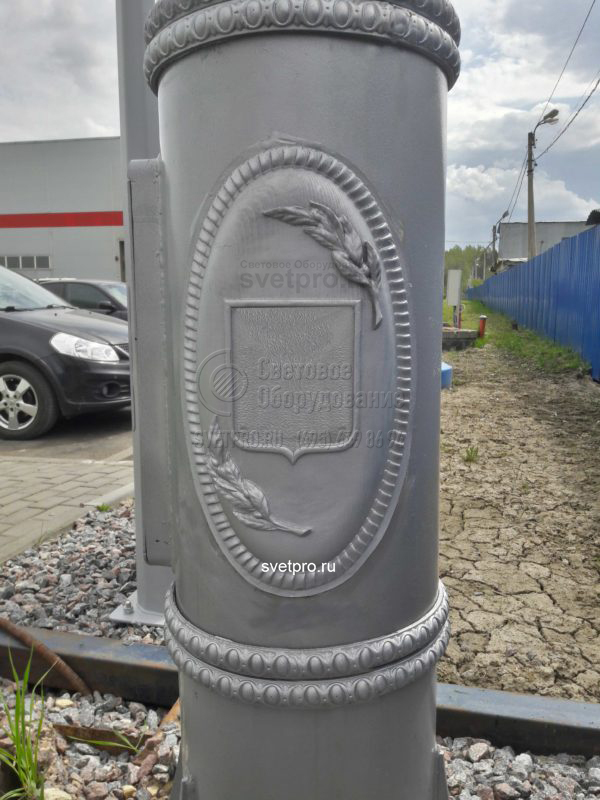

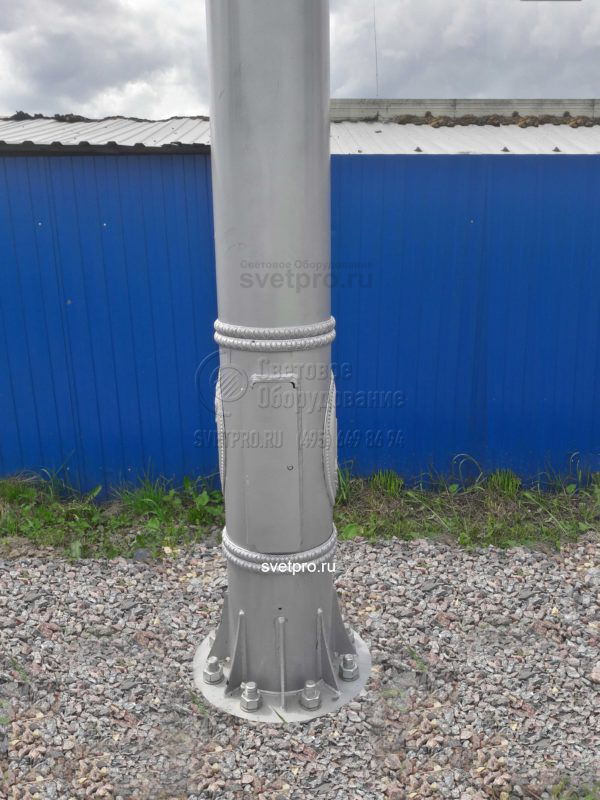

Фотогалерея
-
