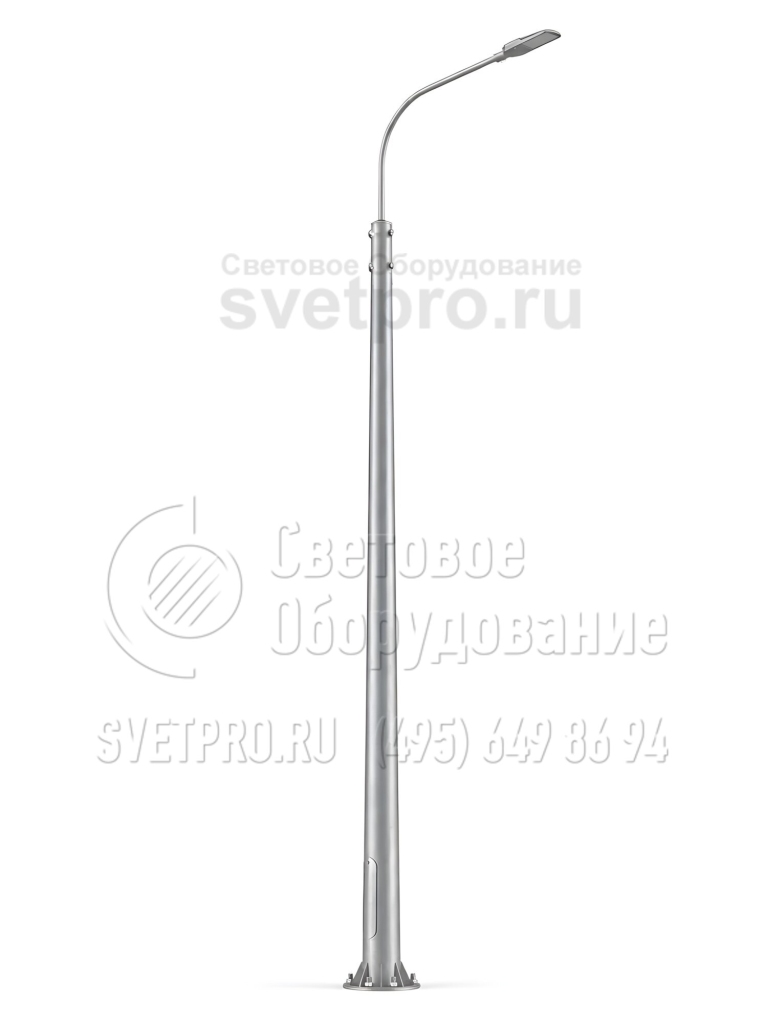

ОКККС 2.3-10 Опоры круглоконические силовые контактной сети высота 10 метров
| Область применения: |
|
| Назначение: |
|

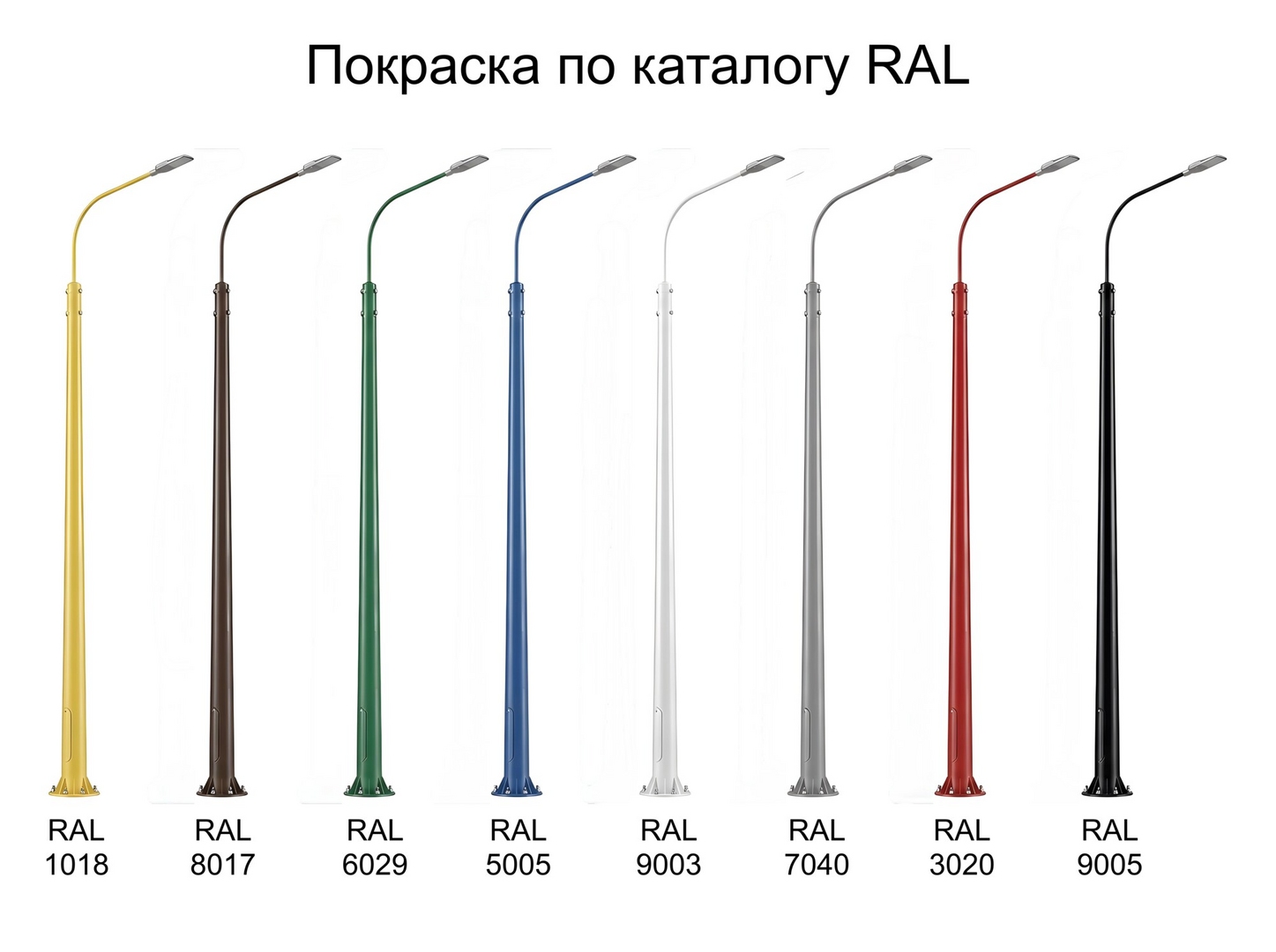

| Покрытие: | Горячее цинкование |
| Артикул производителя: | ОКККС 2.3-10 |
| Установка: | На фундамент путем присоединения к нему фланцевой части опоры или заглублением в грунт подземной части опоры |
| Количество крепежный отверстий: | 8 |
| Материал: | Листовая сталь |
| Нижний диаметр: | 430 мм |
| Верхний диаметр: | 305 мм |
| Вес: | 713 кг |
| Высота: | 10 м |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование | Высота | Вес | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Приведенная нагрузка | Приведенная высота приложения нагрузки |
|---|---|---|---|---|---|---|---|
| ОКККС | м | кг | мм | мм | мм | P | м |
| ОКККС 2.3-10 | 10 | 713 | 305 | 430 | 650 | 2,3 | 7,5 |
ОПИСАНИЕ
Опора контактной сети предназначена для размещения электрических проводов, по которым подается питание для функционирования трамваев и троллейбусов. Эта разновидность имеет ствол с многогранным поперечным сечением, его высота составляет 10 метров. Предельная нагрузка, которую может выдержать конструкция во время эксплуатации — 2300 кг.
Для изготовления опор контактной сети используется листовая сталь. Детали из нее нарезаются на плазменном станке, после чего гнутся с помощью гидравлических прессов. Далее процесс изготовления проходит по такой схеме:
- После гибки детали свариваются с помощью электросварки. Используется автоматизированное сварочное оборудование, чтобы добиться высокого качества соединения. Сваривание производится продольным швом, чтобы не портить внешний вид конструкции.
- После сварки качество шва контролируется, чтобы выявить скрытые дефекты и брак. Для этого используются методы неразрушающего контроля: ультразвуковое оборудование или магнитопорошковый контроль. Поэтому производитель гарантирует качество своей продукции.
- В готовом стволе проделываются технологические отверстия, делается оголовок и приваривается фланец, после чего поверхность цинкуется для защиты от коррозии.
Хотите купить опоры контактной сети? Обращайтесь к нашим менеджерам по работе с клиентами. Они организуют производство нужного количества изделий и их доставку на объект.
