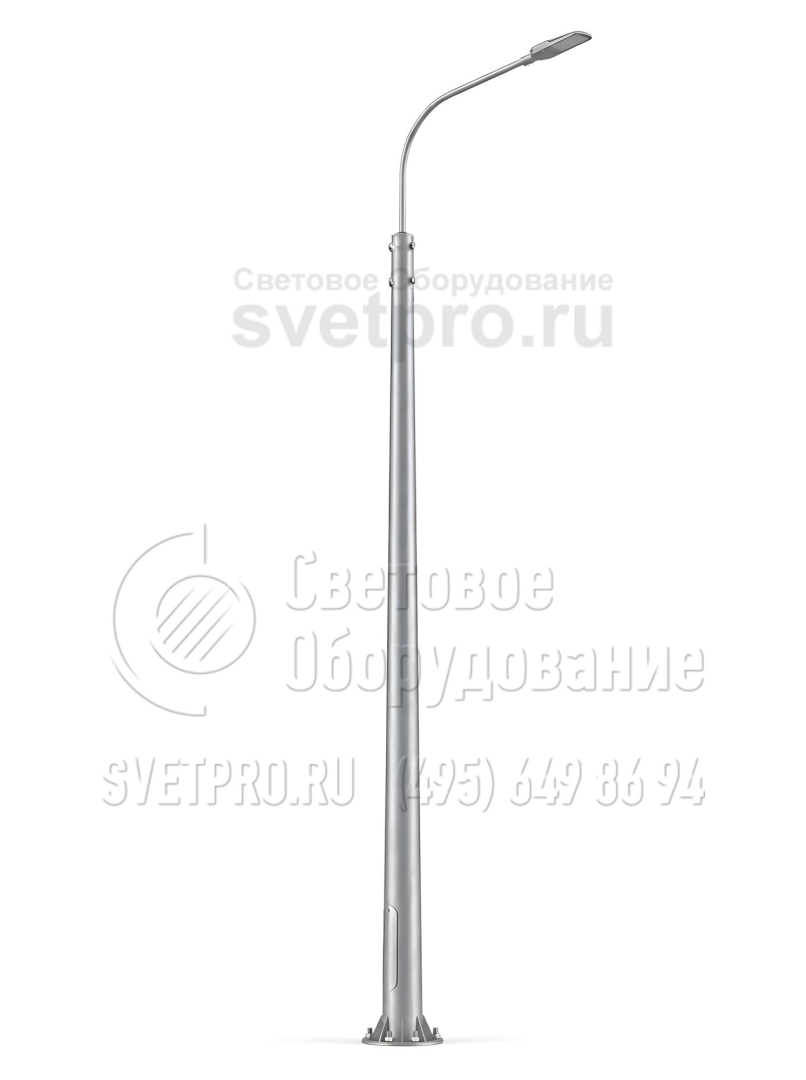

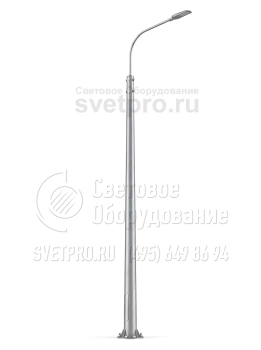

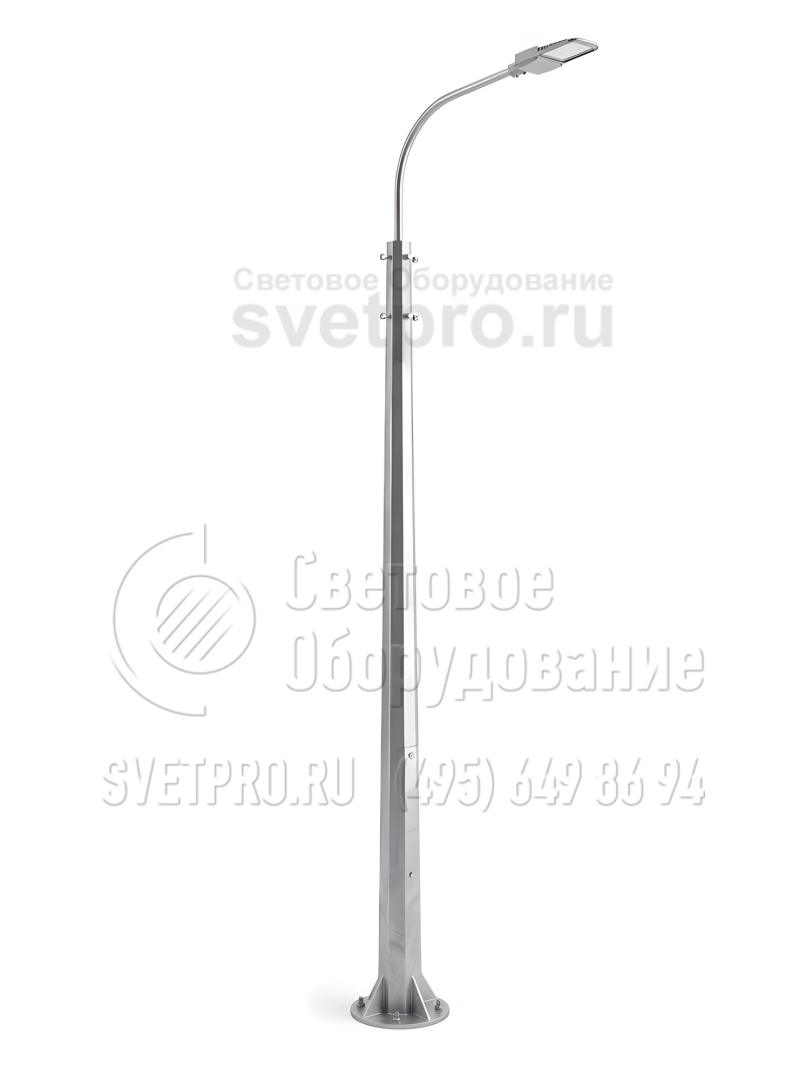

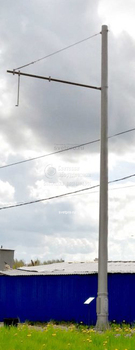

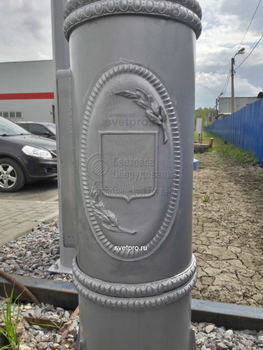

ОКККС 1.9-13 Опоры граненые силовые контактной сети высота 13 метров




Область применения: |
|
Назначение: |
|

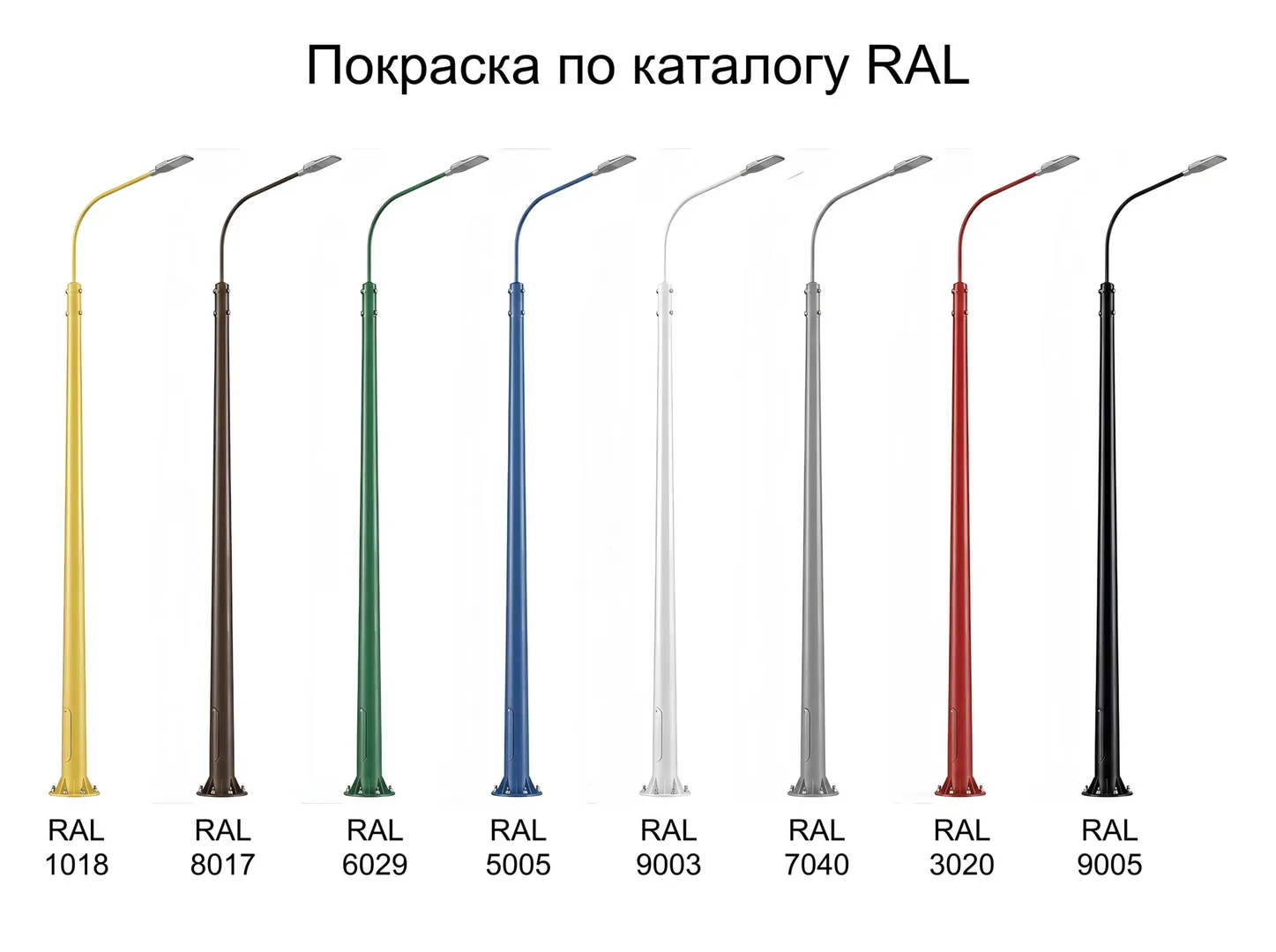

Артикул производителя: | ОКККС 1.9-13 |
Установка: | На фундамент путем присоединения к нему фланцевой части опоры или заглублением в грунт подземной части опоры |
Количество крепежный отверстий: | 8 |
Материал: | Листовая сталь |
Покрытие: | Горячее цинкование |
Нижний диаметр: | 480 мм |
Верхний диаметр: | 337 мм |
Вес: | 1157 кг |
Высота: | 13 м |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Высота | Вес | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Приведенная нагрузка | Приведенная высота приложения нагрузки |
---|---|---|---|---|---|---|---|
ОКККС | м | кг | мм | мм | мм | P | м |
ОКККС 1.9-13 | 13 | 1157 | 337 | 480 | 700 | 1,9 | 13 |
ОПИСАНИЕ
Опора контактной сети — это специализированная инженерная конструкция, которая специально сделана для размещения силовых линий питания троллейбусов и трамваев. Эта разновидность способна выдержать нагрузку на верхнюю часть до 1900 кг. Высота изделия от фланца до оголовка 13 метров.

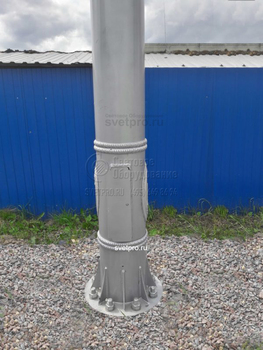

Монтаж производится с использованием закладных деталей. Корпус с подпятником прикручивается болтами к ЗДФ или закладным деталям моста (эстакады). Его легче выровнять и демонтировать при необходимости.
Установка производится по такому алгоритму:
- Пробуриваются котлованы. Их габариты рассчитываются в зависимости от типа трубчатой закладной детали фундамента. Глубина должна быть такой, чтобы опорная площадка находилась на уровне земли.
- Бетонируются закладные детали. ЗДФ опускаются в грунт, после чего котлован заливается бетоном нужной марки. При поземной подводке силовых линий кабели вводятся внутрь ЗДФ до бетонирования.
- После застывания бетона производится монтаж наземной части. Для этого используются болты или шпильки с гайками. Можно отрегулировать положение относительно вертикали с помощью крепежей.
Закладные детали можно приобрести у производителя опор. Их характеристики подбираются по таблице с учетом параметров самой опоры. Для получения консультации по этому вопросу или оформления заказа обращайтесь к нашим менеджерам.

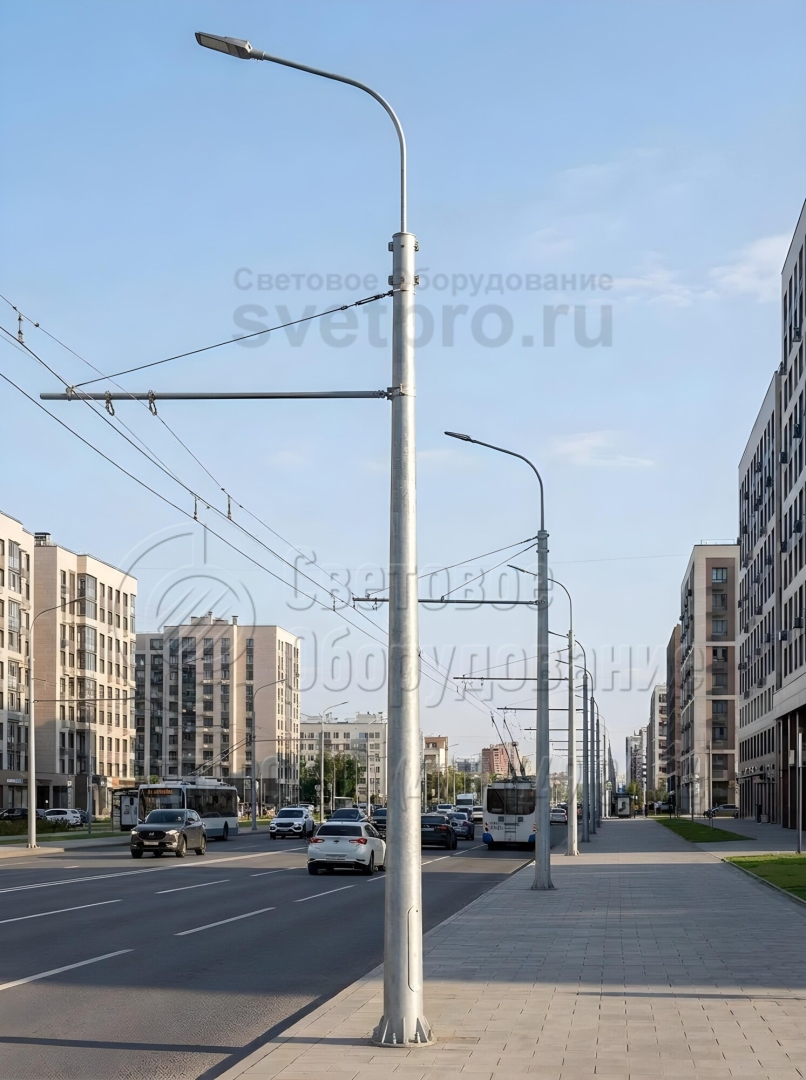

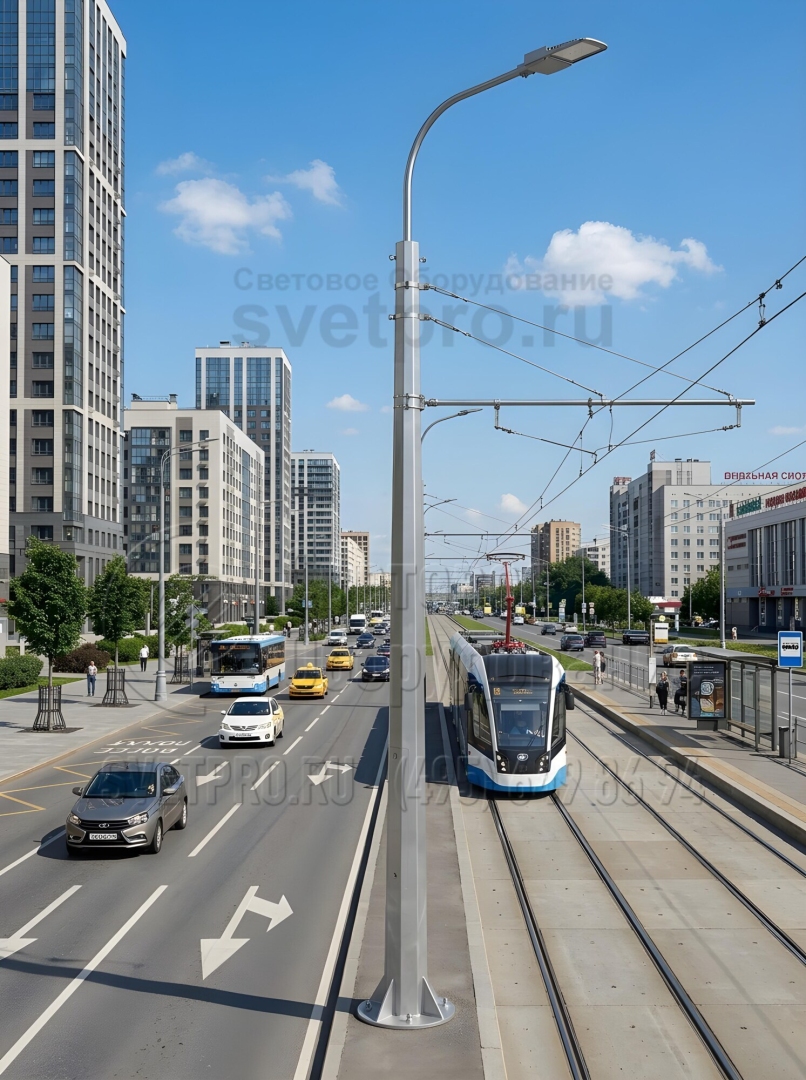

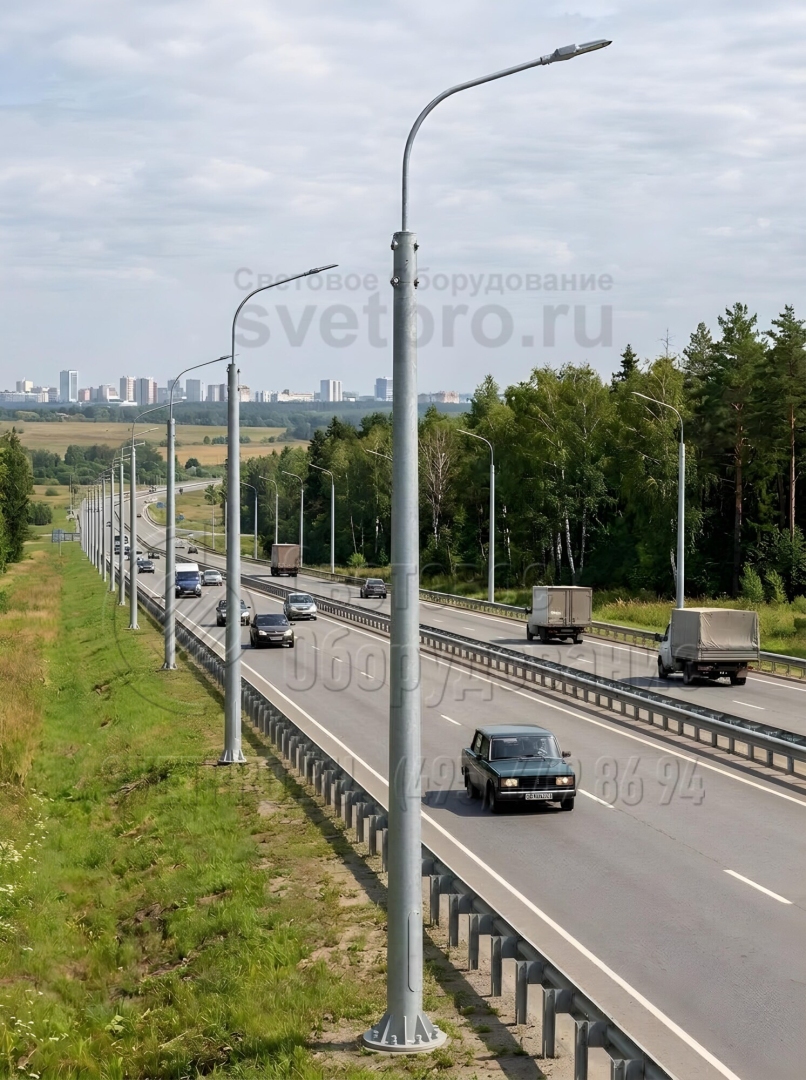

фото с объектов
![]() |
![]() |
