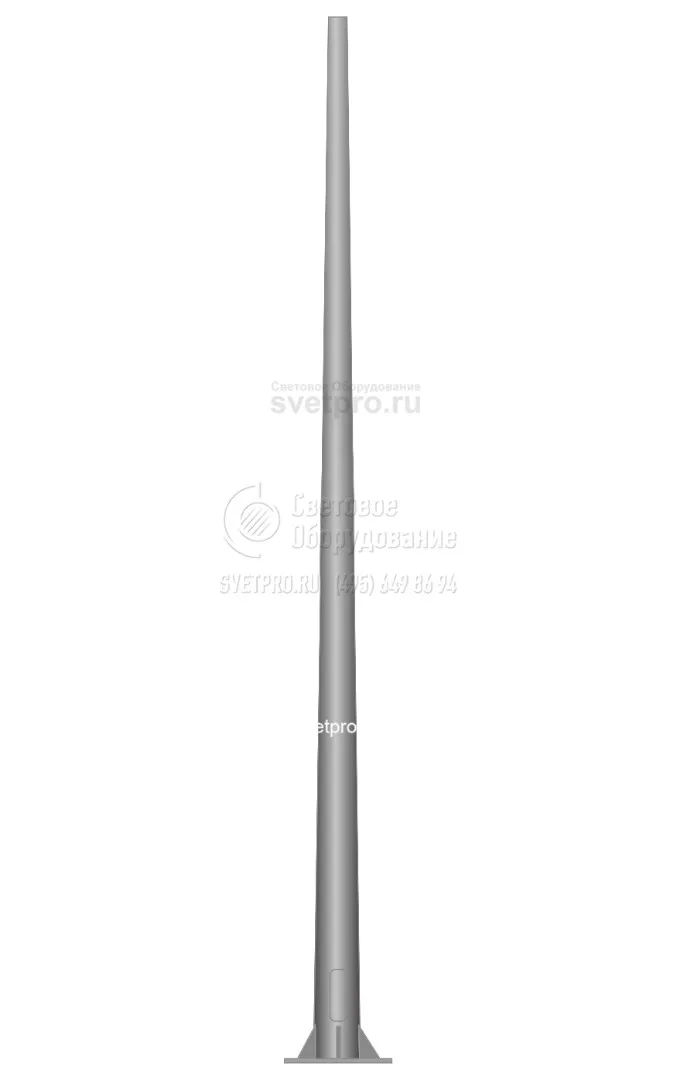

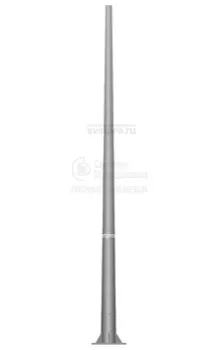

ОКККС 1.1-13 Опоры граненые силовые контактной сети высота 13 метров

Область применения:
  • Строительство контактных сетей городского электротранспорта, а также функциональное освещение автомобильных дорог, развязок.
Назначение:
  • Опоры освещения
Артикул производителя: ОКККС 1.1-13

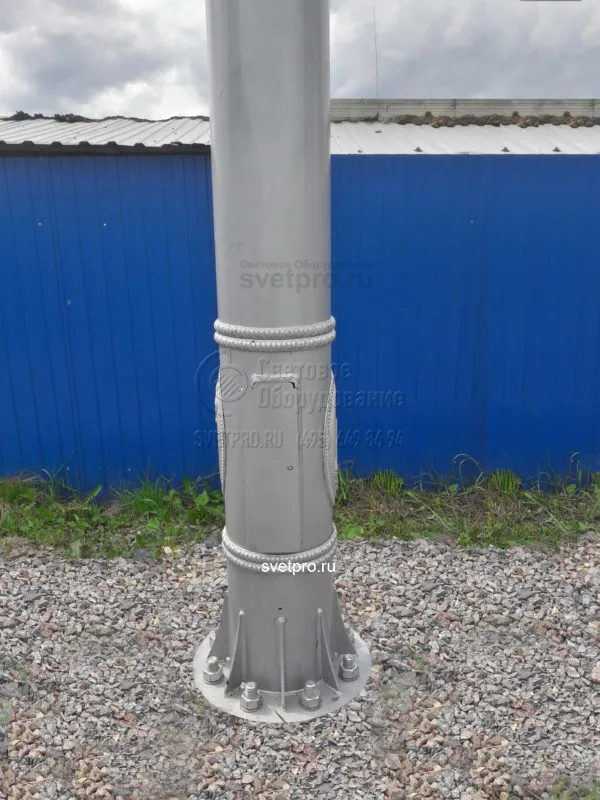

Установка: На фундамент путем присоединения к нему фланцевой части опоры или заглублением в грунт подземной части опоры
Количество крепежный отверстий: 8
Материал: Листовая сталь
Покрытие: Горячее цинкование
Нижний диаметр: 480 мм
Верхний диаметр: 335 мм
Вес: 1018 кг
Высота: 13 м
Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

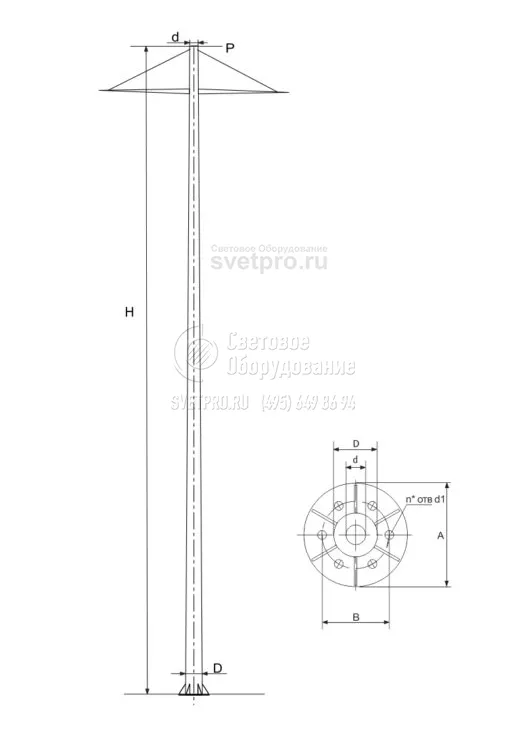

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

НаименованиеВысотаВесВерхний диаметрНижний диаметрРазмер опорного фланцаПриведенная нагрузкаПриведенная высота приложения нагрузки
ОКККСмкгммммммPм
ОКККС 1.1-13 13 1018 335 480 700 1,1 13

ОПИСАНИЕ

Опора этого типа имеет ствол с поперечным сечением в виде многогранника и предназначена для установки приборов освещения, а также подвески контактной сети городского электротранспорта. Высота изделия от земли до верхушки после монтажа составляет 13 метров. Предельная нагрузка, которую может выдержать верхняя часть опоры, не должна превышать 1100 кг.

В зависимости от модификации опору можно устанавливать на фланец или хвостовик. Второй вариант дешевле и позволяет сделать место установки более аккуратным. Монтаж производится по следующей схеме:

  1. В предусмотренных проектом местах бурятся котлованы. Для их устройства используется механический или ручной бур. Глубина и диаметр подбираются так, чтобы соответствовать параметрам хвостовика.
  2. При подземной прокладке силовых линий между котлованами роются траншеи. Их глубина рассчитана так, чтобы кабель не повреждался при мощении тротуаров или устройстве клумб на поверхности.
  3. В котлован помещается хвостовик ствола опоры. Так как он является частью корпуса одновременно устанавливается и наземная часть. Производится выравнивание относительно вертикальной оси.
  4. Котлован с установленным хвостовиком заливается бетоном. Марка строительного раствора определяется проектом. Дальнейшие работы по подключению электрических проводов производятся после набора прочности фундаментом.

Купить опоры контактной сети этой модели можно в нашей компании. Оформляйте заказ на сайте или по телефону.

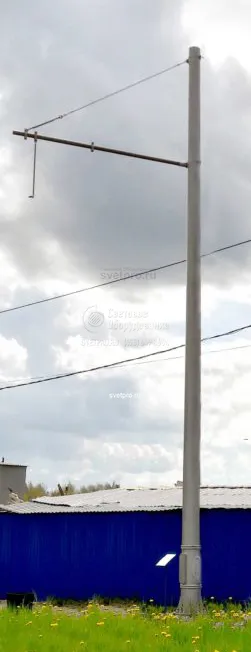

фото с объектов
