ВМОНТ-25 Высокомачтовые трубчатые опоры со стационарной короной высота 25 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ВМОНТ-25 |
Количество секций: | 2-3 |
Количество световых приборов: | 4-17 |
Установка: | На забетонированный фундамент фланцевой частью |
Количество крепежный отверстий: | 8 |
Материал: | Листовая сталь |
Размер фланца: | 700 мм |
Нижний диаметр: | 377 мм |
Вес: | 1590 кг |
Высота: | 30 м |
Форма опоры: | Трубчатая |
Тип короны: | Стационарная |
Подвод кабеля: | Низ |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Вес* (m, кг) | Высота (H, м) | Нижний диаметр (D, мм) | Диаметр опорного фланца (А, м) | Межцентровое расстояние отверстий (B, мм) | Количество секций (K, шт.) | Количество осветительных приборов (ОП, кг) |
---|---|---|---|---|---|---|---|
ВМОНТ-25(до 8/16)-л/о | 1590 | 30 | 377 | 700 | 600 | 3 | 16 |
* Указан максимально возможный вес только ствола опоры, без навесного оборудования.
ОПИСАНИЕ
Опоры большой высоты трубчатого типа с неподвижной короной ВМОНТ-25 – металлоконструкции, устанавливаемые для организации внешнего освещения на открытых территориях промышленных предприятий, аэропортов, стадионов. Конструкция опоры состоит из нескольких секций и позволяет разместить до 17 прожекторов на неподвижной короне. Обслуживание светотехнике осуществляется с помощью установленной на столбах лестницы с ограждением либо с помощью подъемника.

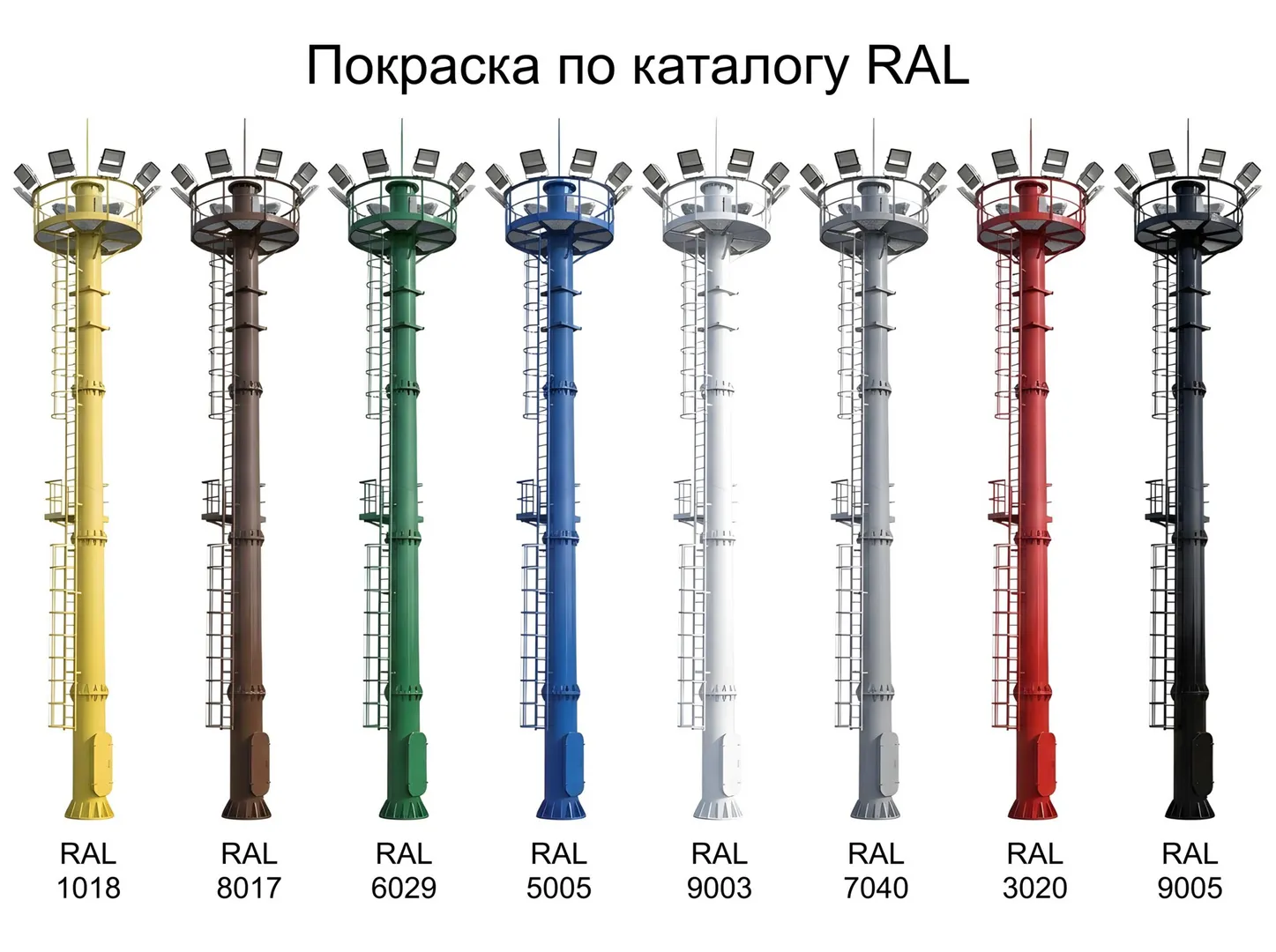

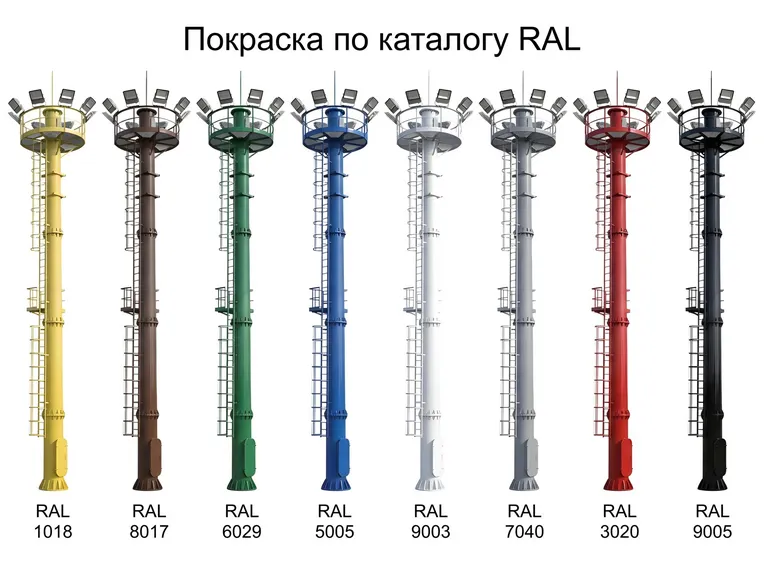

Опоры ВМОНТ-25 изготавливаются из стальных листов, сгибаемых для образования ребер жесткости. Готовое изделие имеет один или несколько сварных швов, что увеличивает его устойчивость. Для защиты от внешних воздействий и увеличения срока эксплуатации поверхность металла обрабатывается методом горячего цинкования. Образующийся слой цинка предотвращает развитие коррозии. При необходимости опора может дополнительно покрываться лакокраской.
Монтируется опора на обустроенное заранее бетонное основание с расположенным внутри закладным металлическим элементом. Конструкция крепится на фланец.
ТЕХНИЧЕСКИЕ ДЕТАЛИ
