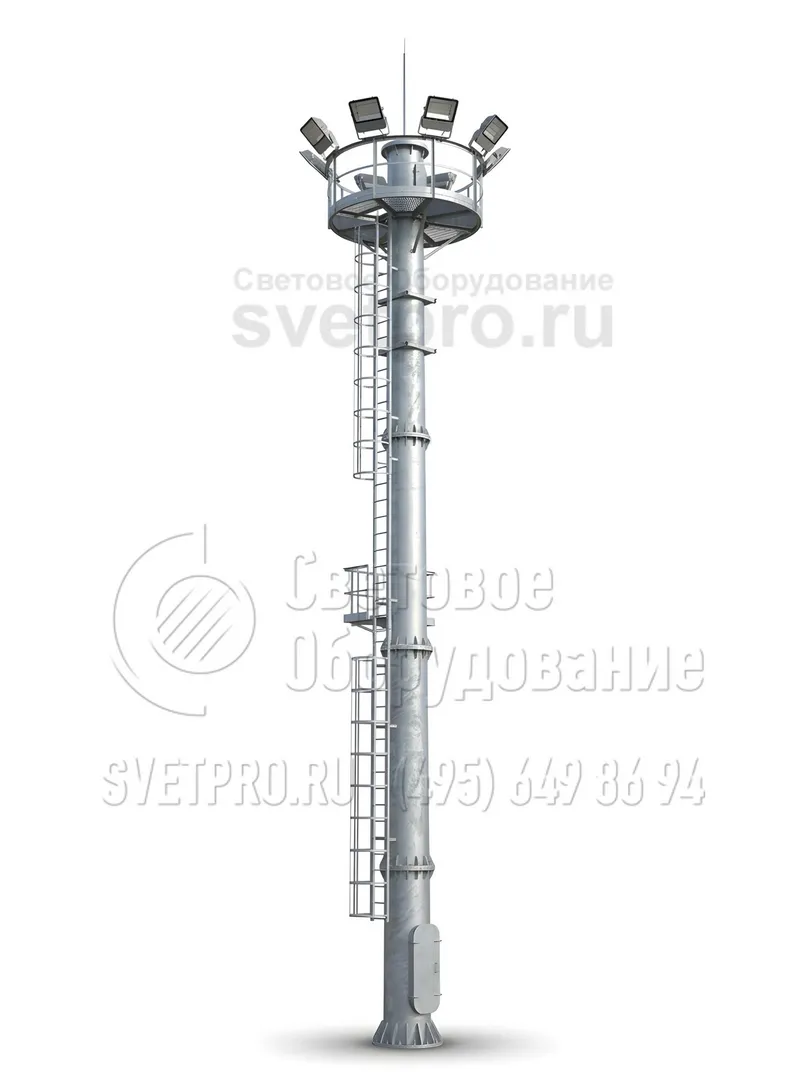

ВМОНТ-20 Высокомачтовые трубчатые опоры со стационарной короной высота 20 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ВМОНТ-20 |
| Количество секций: | 2-3 |
| Количество световых приборов: | 4-17 |
| Установка: | На забетонированный фундамент фланцевой частью |
| Количество крепежный отверстий: | 8 |
| Материал: | Листовая сталь |
| Размер фланца: | 600 мм |
| Нижний диаметр: | 426 мм |
| Вес: | 850-1400 кг |
| Высота: | 20 м |
| Форма опоры: | Трубчатая |
| Тип короны: | Стационарная |
| Подвод кабеля: | Низ |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

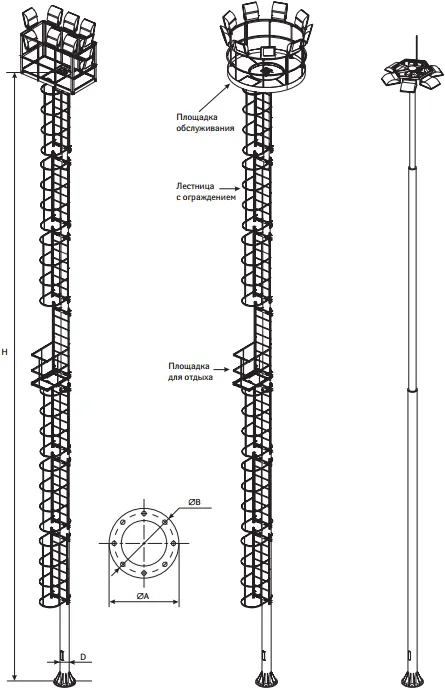

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование | Вес* (m, кг) | Высота (H, м) | Нижний диаметр (D, мм) | Диаметр опорного фланца (А, м) | Межцентровое расстояние отверстий (B, мм) | Количество секций (K, шт.) | Количество осветительных приборов (ОП, кг) |
|---|---|---|---|---|---|---|---|
| ВМОНТ-20(до 11)-л/о | 1400 | 20 | 426 | 600 | 525 | 2 | 11 |
| ВМОНТ-20(до 6)-б/л | 850 | 20 | 273 | 428 | 363 | 2 | 6 |
* Указан максимально возможный вес только ствола опоры, без навесного оборудования.
ОПИСАНИЕ
Опоры высокомачтовые трубчатые ВМОНТ-20 имеют высоту 20 м, оптимально подходящую для освещения открытых территорий, воздушных/морских портов, промпредприятий, стадионов. Установленная неподвижная корона подходит для размещения до 17 прожекторов – оптимального количества для организации подсветки территорий большой площади. Отсутствие мобильных частей повышает надежность конструкции.
Расположенные наверху опоры прожекторы обслуживаются вручную. Для этого конструкция изделий предусматривает возможность установки лестниц, заграждений и площадок. При их отсутствии используется подъемная техника.

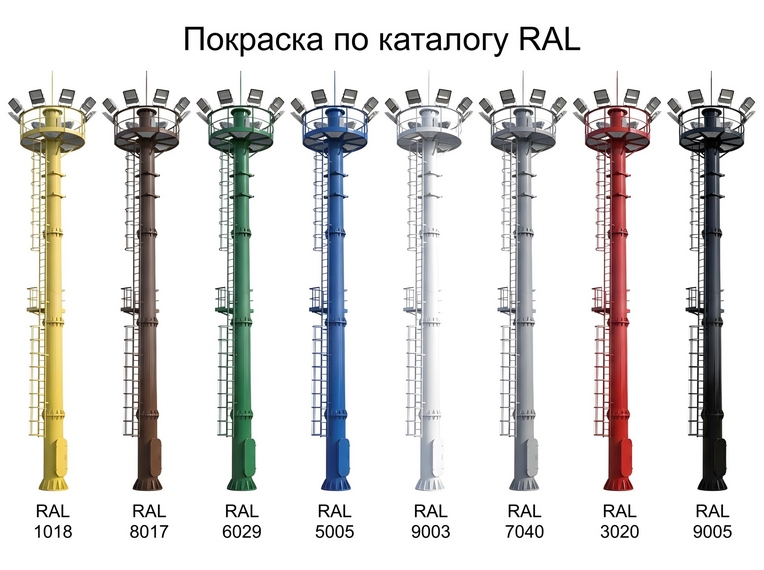

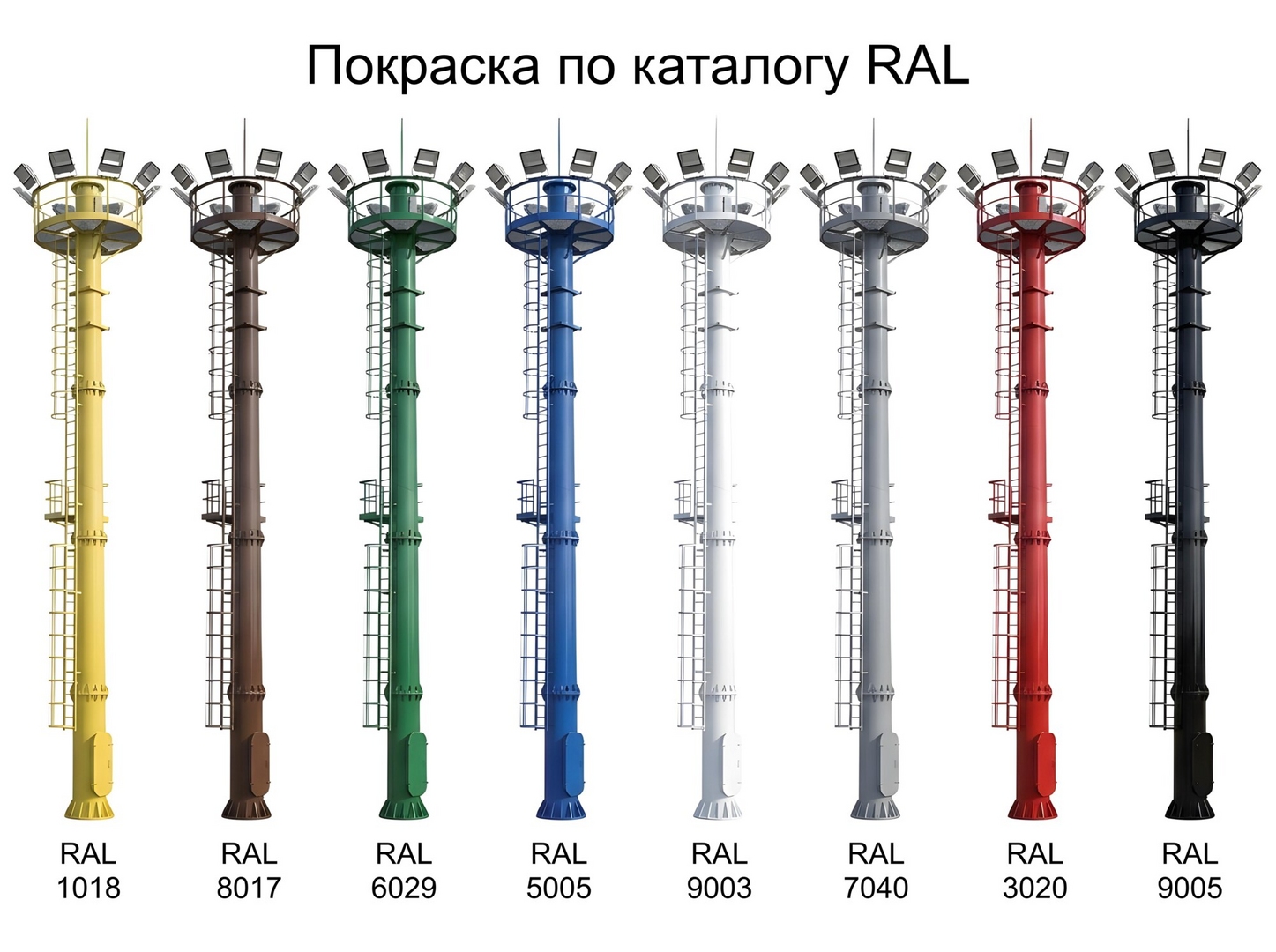

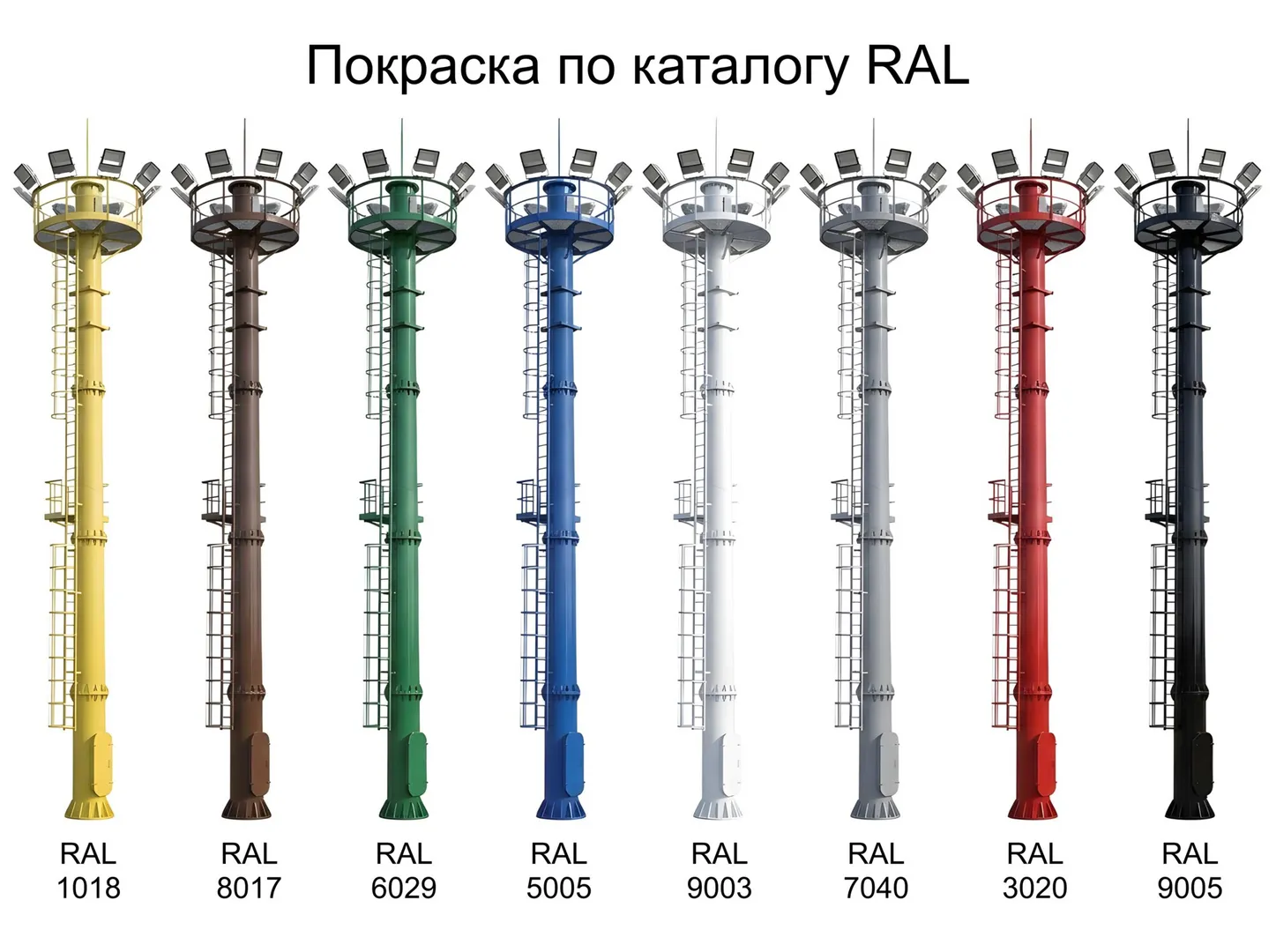

Конструкция изготавливается из стального листа, сгибаемого на оборудовании для получения ребер жесткости. Опора сваривается с образованием продольного шва. Изделие защищено от коррозии обработкой горячим цинкованием. При необходимости слой цинка дополняется лакокраской.
Монтаж ВМОНТ-20 выполняется на закладной фундамент. Внизу опоры размещается отсек с управляющим оборудованием, питающими кабелями.
ТЕХНИЧЕСКИЕ ДЕТАЛИ

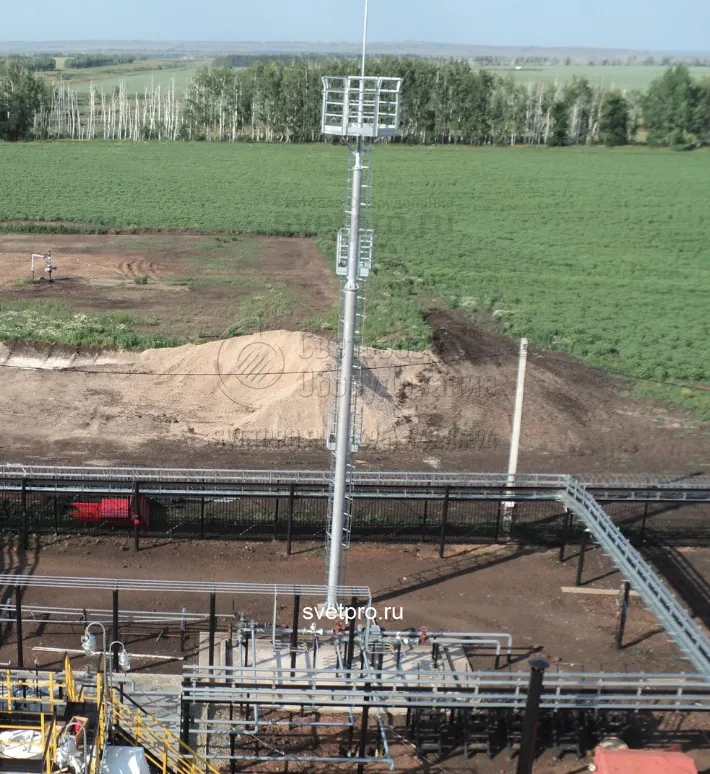

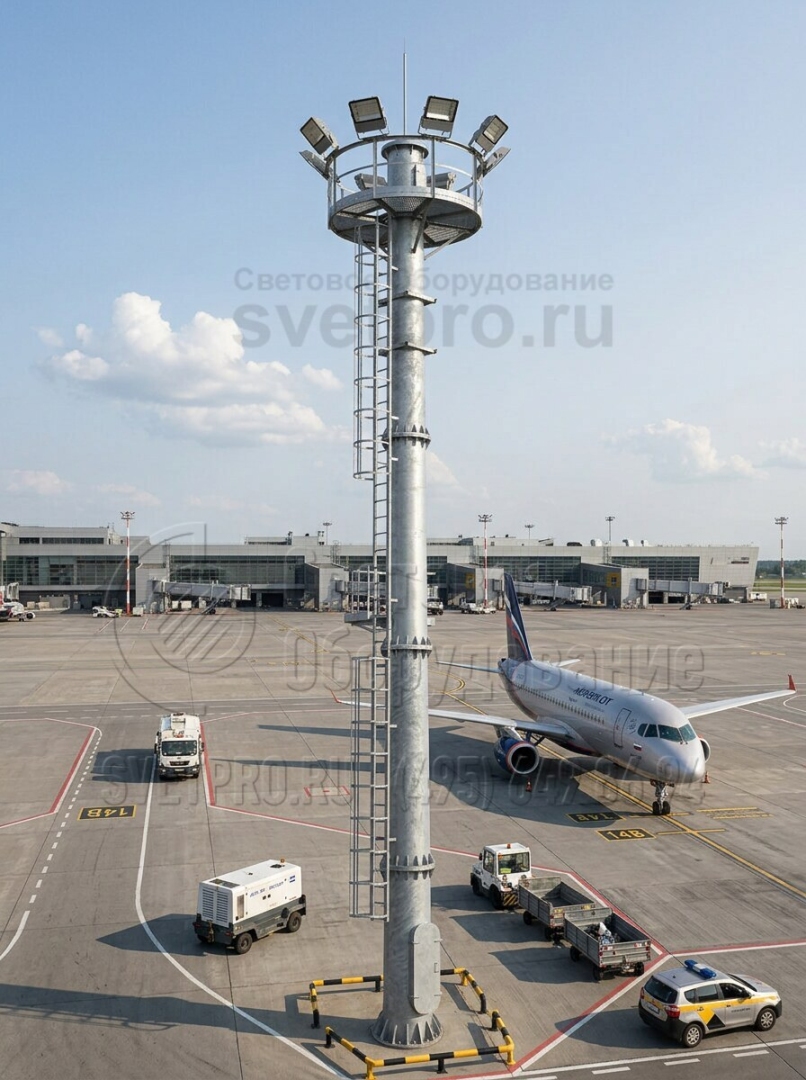

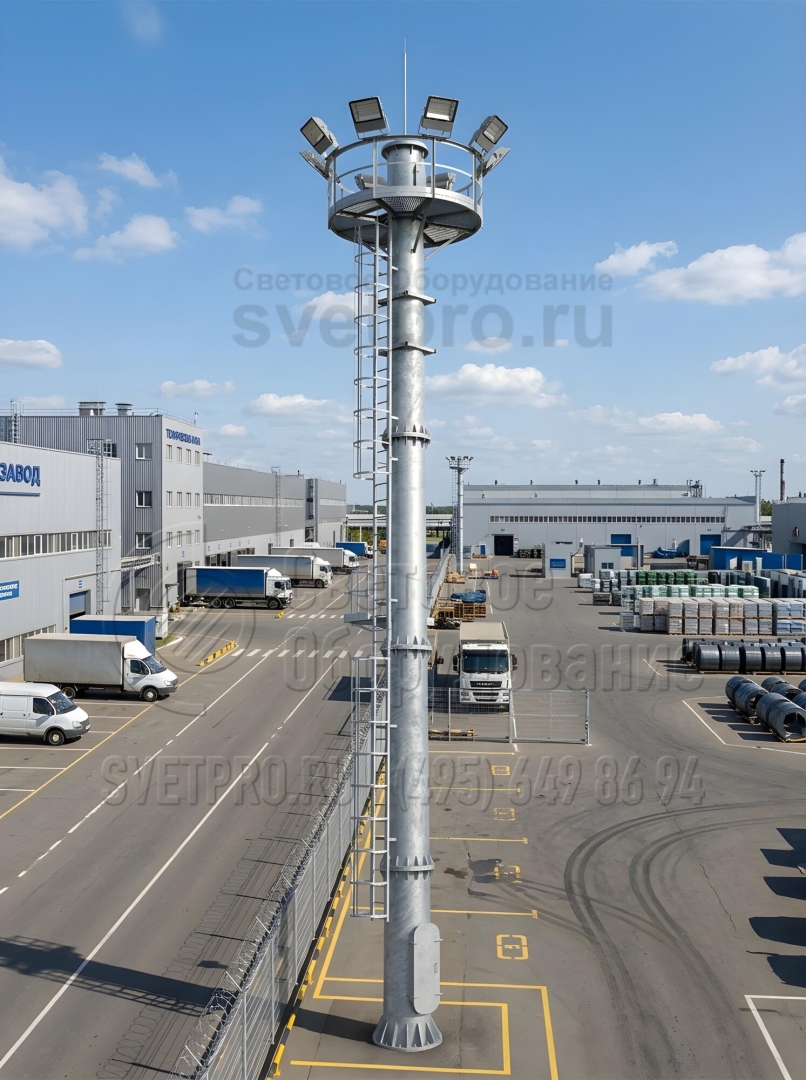

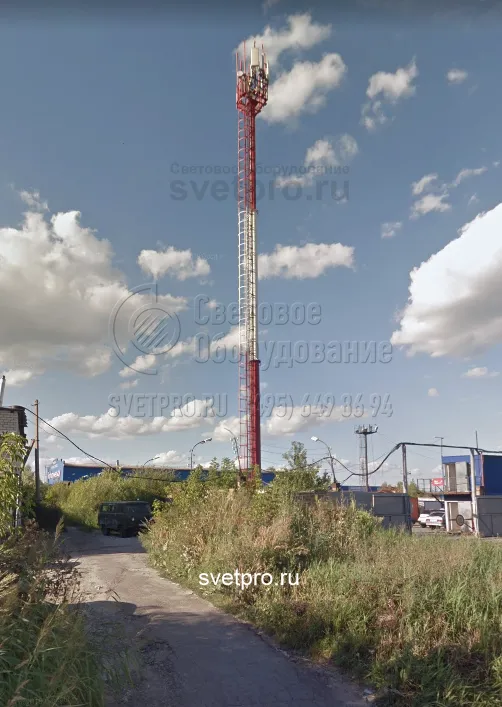

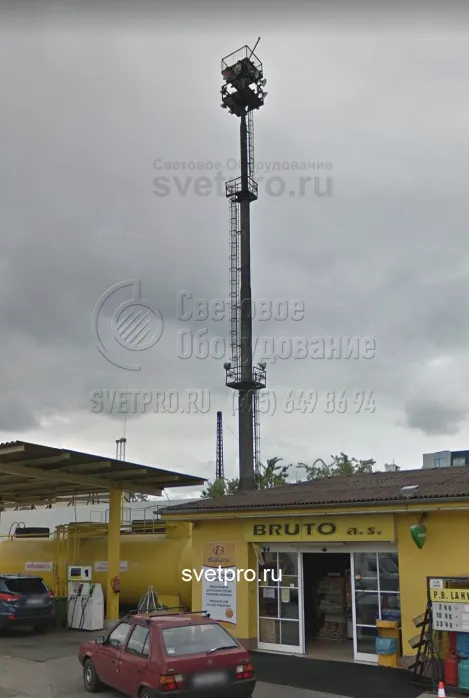

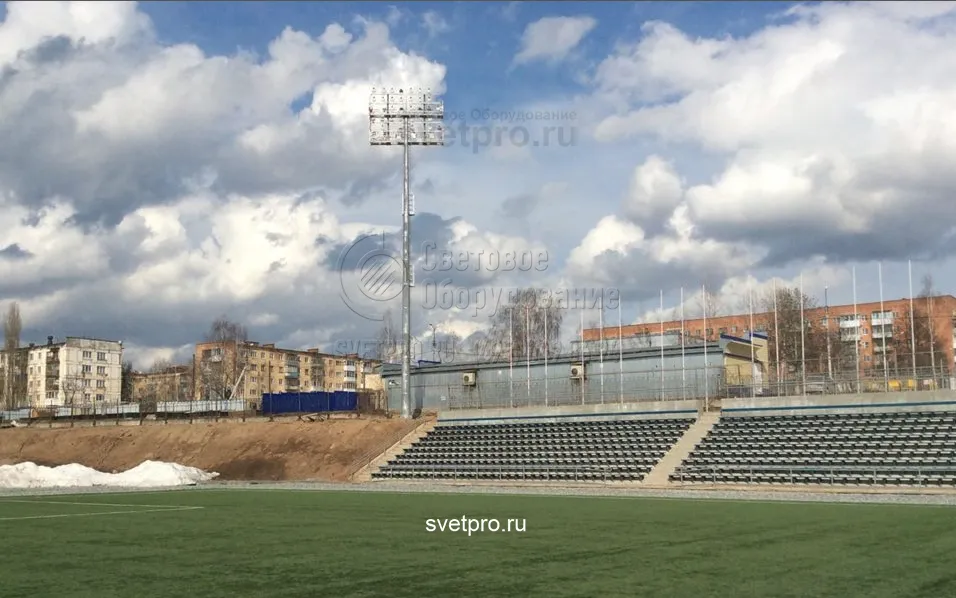

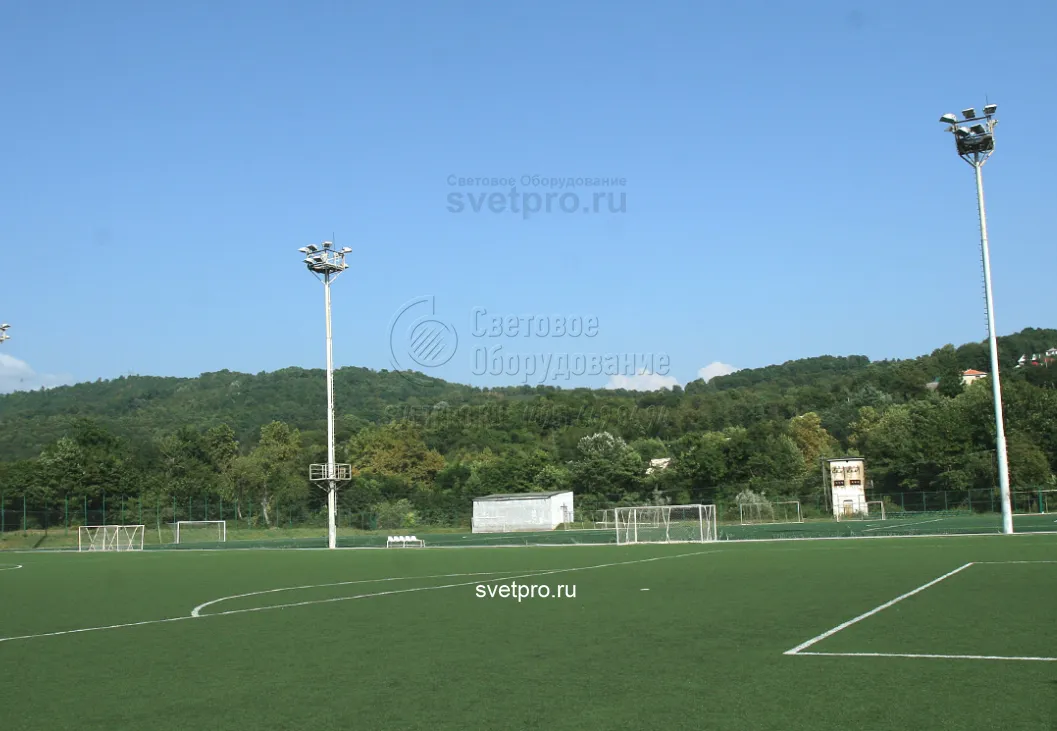

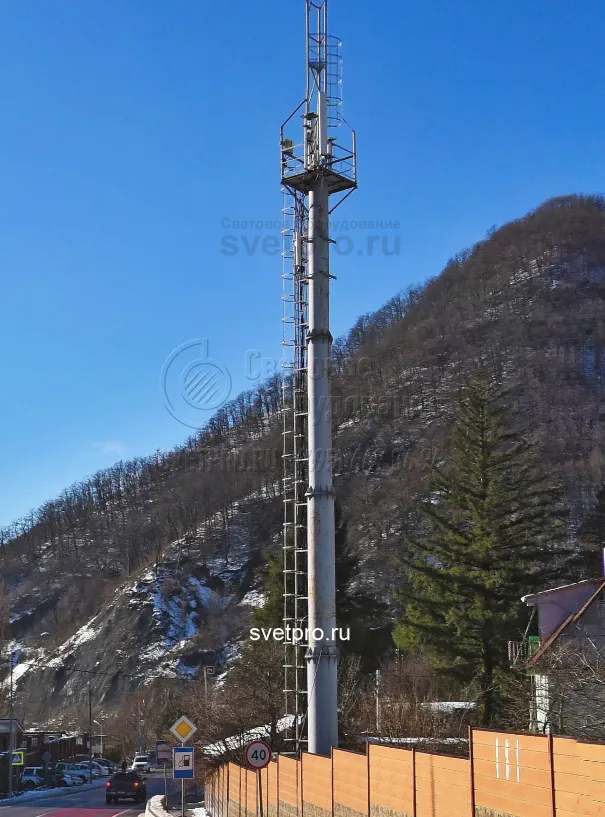

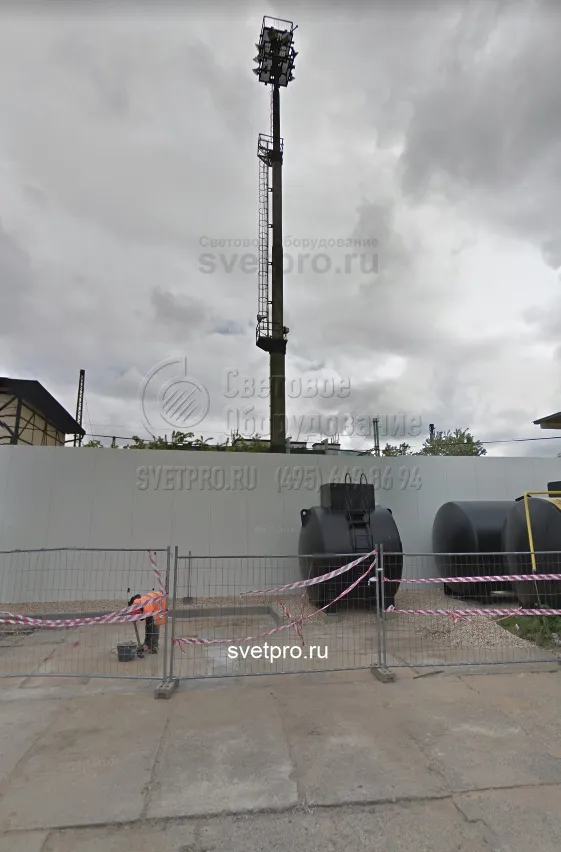

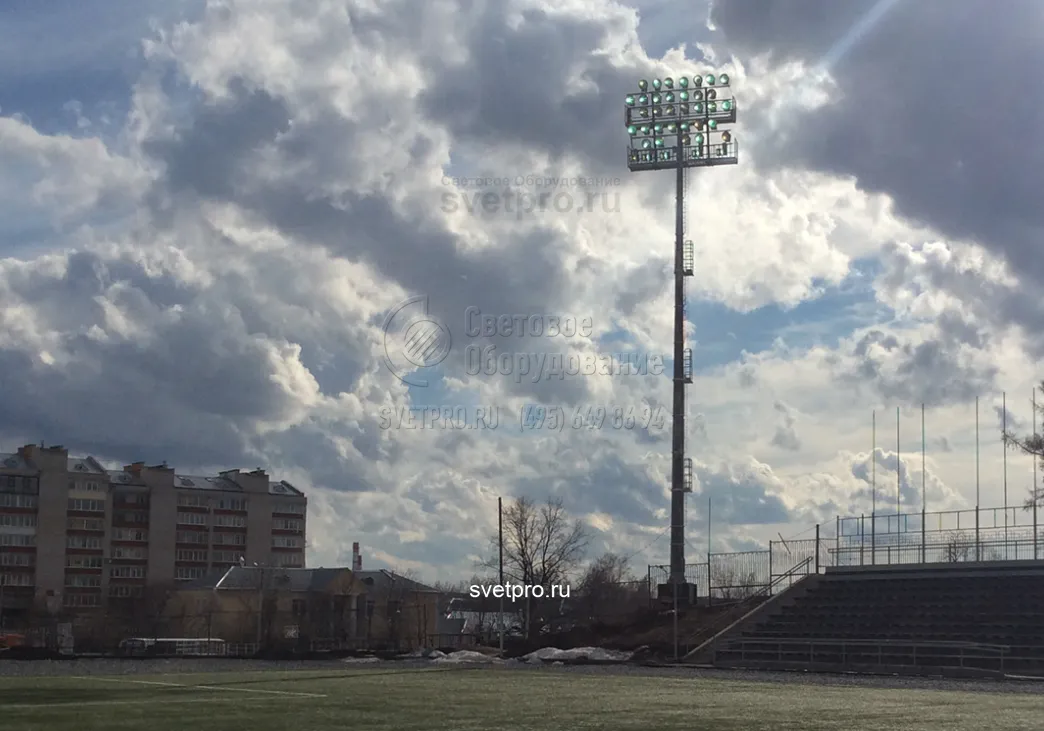

фото с объектов
|
|
