Agena P - 14 Стальная осветительная мачта 12-гранная высота 14 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие: | Порошковая или гидродинамическая краска |
| Артикул производителя: | Agena P - 14 |
| Установка: | На заранее подготовленный железобетонный фундамент, состоящий из анкерных шпилек, залитых бетоном. |
| Количество крепежный отверстий: | 4 |
| Материал: | Оцинкованная сталь |
| Вес: | 100 кг |
| Высота: | 14 м |
Производитель «Опоры: Valmont», Польша
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

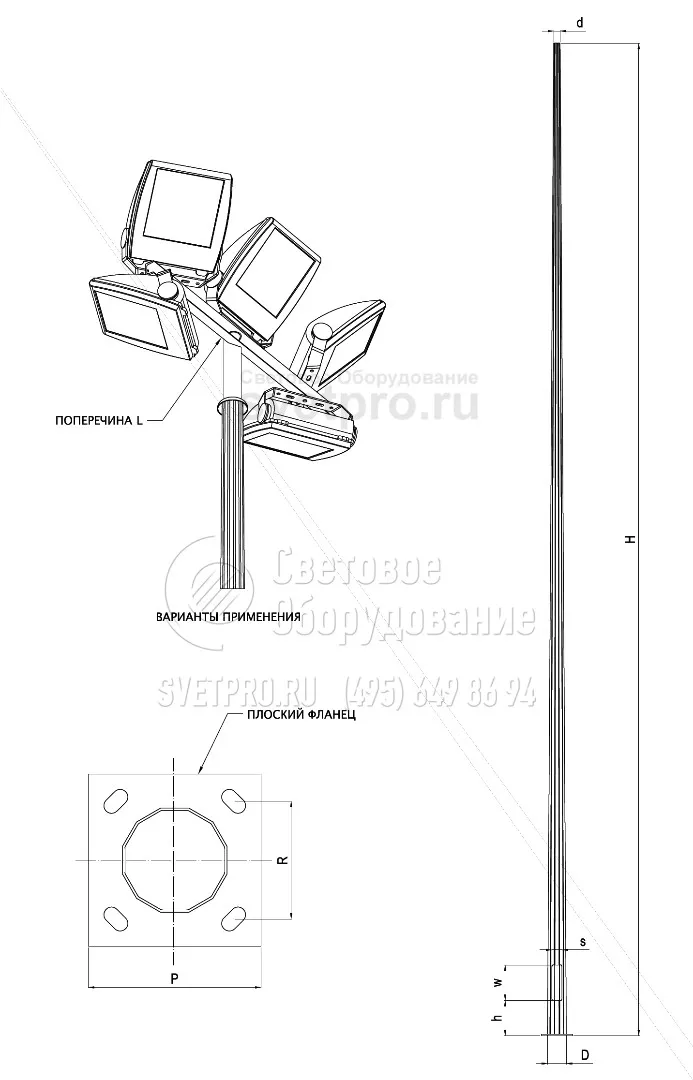

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры опор Agena P
| Название | Высота опоры H, м | Верхний диаметр опоры d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Расст. люка от земли h, мм | Фланец и расстояние между анкерными болтами P/R, мм | Анкерный болт, мм | Нагрузка на опору, кг | Размеры фунд-та, см | Длина вкапываемой части h, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Agena P - 14 | 14 | 90 | 265 | 500 | 140 | 500 | 440/300 | М33/1700 | 311 | F-2 | 2000 |
Мачта высотой выше 12 м считается 2-секционной.
Длина секций в зависимости от типа опоры
Несущая способность опор Agena P
| Высота опоры H, м | Вес, кг | Площадь прожектора в зависимости от ветровой зоны, кв.м | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | |||||
|---|---|---|---|---|---|---|---|---|---|
| Зона I | Зона II | Зона III | Зона IV | Зона V | |||||
| Agena P | 14 | 100 | 2,22 | 1,54 | 1,06 | 0,68 | 0,40 | 4368 | 533 |
ОПИСАНИЕ

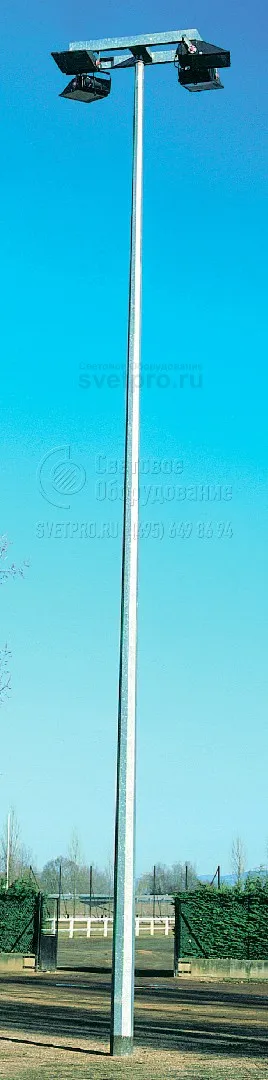

Для размещения мощных осветительных приборов на высоте от 12 и более метров, компания VALMONT (Польша), производит различные типы осветительных мачт. Мачта Agena P, изготовленная из стали, имеет ствол с 12 гранями. Высота мачты Agena P составляет от 12 до 24 м, высота мачты Agena PL – от 12 до 18 метров. При высоте от 14 м, ствол мачт состоит из двух секций. Антикоррозийная защита поверхности выполнена в соответствии со стандартом EN ISO 1461 методом горячего цинкования. Верхний диаметр мачт составляет 90 мм, нижний, увеличивается с увеличением высоты мачт от 230 до 420 мм. В нижней части мачт, на высоте 500 мм от уровня земли, расположен лючок для обслуживания, который надежно закрывается крышкой. Ширина лючка зависит от диаметра опоры и составляет 130-190 мм, высота – 500 мм.
