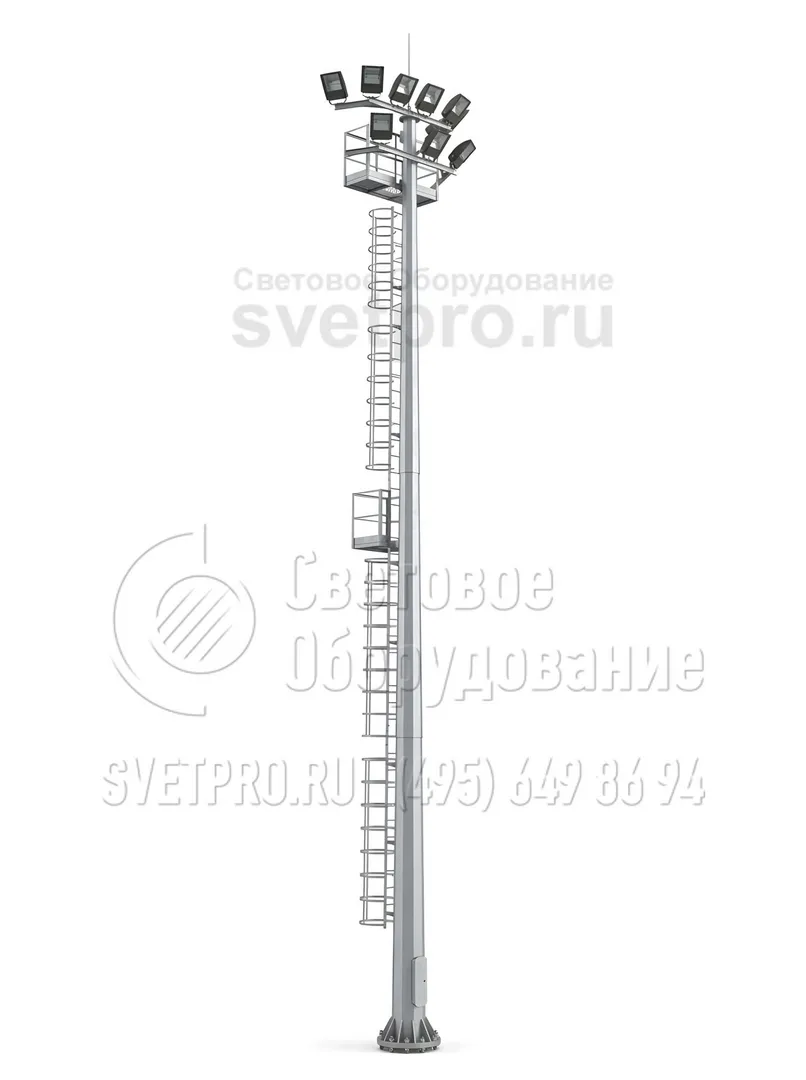

МГФ-СР Мачта со стационарной короной
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Артикул производителя: | МГФ-СР |
| Количество световых приборов: | до 60 |
| Количество крепежный отверстий: | 12-24 |
| Размер фланца: | 640-1200 мм |
| Нижний диаметр: | 393-945 мм |
| Верхний диаметр: | 190-500 мм |
| Вес: | 750-4399 кг |
| Высота: | 16-40 м |
| Форма опоры: | Граненая |
| Тип короны: | Стационарная |
| Подвод кабеля: | Низ |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
Фото с объектов

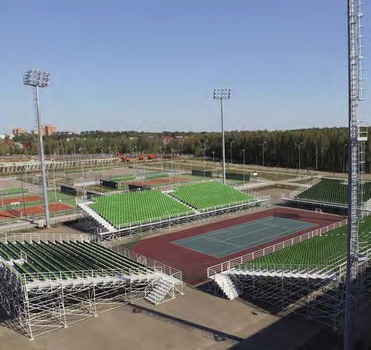

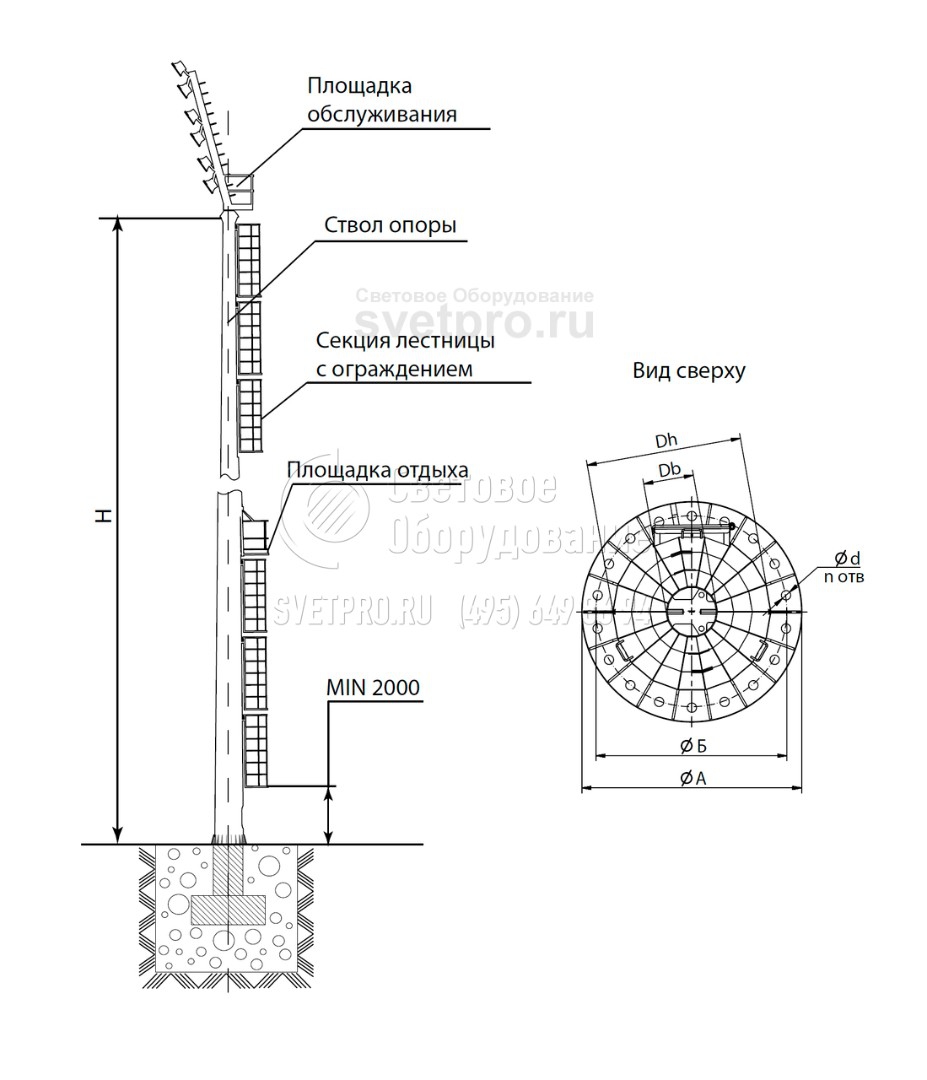

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры мачт МГФ-СР
| Название | Обозначение мачты | Высота ствола мачты, м | Параметры ствола | Наименование закладного элемента | Присоединительные параметры фланца ствола мачты | ||||
|---|---|---|---|---|---|---|---|---|---|
| Dв, мм | Dн, мм | d | n | А | Б | ||||
| МГФ-16-СР | МГФ-16-СР(Х)-Y-Z-ц | 16 | 190 | 393 | ЗА-30/12/Д540-0,94хц | 30 | 12 | 640 | 540 |
| МГФ-18-СР | МГФ-18-СР(Х)-Y-Z-ц | 18 | 220 | 440 | ЗА-30/18/Д540-0,94хц | 30 | 18 | 640 | 540 |
| МГФ-20-СР | МГФ-20-СР(Х)-Y-Z-ц | 20 | 199 | 436 | ЗА-30/12/Д540-0,94хц | 30 | 12 | 640 | 540 |
| МГФ-25-СР | МГФ-25-СР(Х)-Y-Z-ц | 25 | 350 | 550 | ЗА-30/18/Д760-1,3хц | 30 | 18 | 900 | 760 |
| МГФ-30-СР | МГФ-30-СР(Х)-Y-Z-ц | 30 | 400 | 760 | ЗА-36/24/Д920-1,3хц | 36 | 24 | 1055 | 920 |
| МГФ-35-СР | МГФ-35-СР(Х)-Y-Z-ц | 35 | 500 | 920 | ЗА-36/24/Д1070-1,3хц | 36 | 24 | 1200 | 1070 |
| МГФ-40-СР | МГФ-40-СР(Х)-Y-Z-ц | 40 | 495 | 945 | ЗА-36/24/Д1070-1,3хц | 36 | 24 | 1200 | 1070 |
Х – максимальный вес устанавливаемого оборудования
Y – ветровой район эксплуатации
Z – количество ОП
Dв – диаметр в верхней части опоры
Dн – диаметр в нижней точке опоры
d – диаметр отверстия во фланце
n – количество отверстий во фланце
A – диаметр фланца
Б – диаметр, на котором размещены отверстия на соединительном фланце мачты
Основные параметры мачт МГФ-СР
| Обозначение мачты | Масса ствола**, кг | Ориентировочный общий вес металлоконструкции*, кг | МАХ вес устанавливаемого оборудования, кг | Кол-во ОП***, шт. | Ветровые районы эксплуатации |
|---|---|---|---|---|---|
| МГФ-16-СР(Х)-Y-Z-ц | 750 | 1360 | 560 | до 12 | II – IV |
| МГФ-18-СР(Х)-Y-Z-ц | 907 | 1594 | 875 | до 16 | II – IV |
| МГФ-20-СР(Х)-Y-Z-ц | 893 | 1623 | 875 | до 20 | II – IV |
| МГФ-25-СР(Х)-Y-Z-ц | 1929 | 2847 | 1050 | до 25 | II – IV |
| МГФ-30-СР(Х)-Y-Z-ц | 2673 | 3634 | 1750 | до 25 | II – IV |
| МГФ-35-СР(Х)-Y-Z-ц | 4117 | 5178 | 1750 | до 35 | II – IV |
| МГФ-40-СР(Х)-Y-Z-ц | 4399 | 5591 | 2100 | до 35 | II – IV |
* Указан ориентировочный вес мачты в сборе.
** Масса указана без учёта устанавливаемого оборудования. Вес уточнятся индивидуально и зависит от условий эксплуатации.
*** Количество прожекторов указано ориентировочно, оно может быть изменено в зависимости от кострукции мачты.
ОПИСАНИЕ
Прожекторные мачты МГФ-СР со стационарной короной используются для освещения аэропортов, стадионов, складов, крупных транспортных развязок, территорий перед промышленными объектами и развлекательными комплексами. Конструкция представляет собой полый многогранный металлический ствол, состоящий из нескольких частей, соединенных при помощи жесткого крепления. Высота мачты варьируется от 16 метров до 40 метров.
Мачта МГФ-СР – это устойчивая граненая фланцевая мачта с защитным слоем, сделанным при помощи метода горячего цинкования. Такое покрытие предохраняет конструкцию от коррозии и обеспечивает долгий срок ее службы. Для облегчения обслуживания осветительных приборов мачта оснащена системой лестниц и площадками для отдыха и площадкой обслуживания, параметры которых выбираются в соответствии с условиями эксплуатации и в зависимости от необходимого количества прожекторов и места установки.
Мачта МГФ-СР с большим количеством световых приборов имеет дополнительно наклонную раму, позволяющую настраивать прожекторы в требуемом положении. Длина одной стандартной секции ствола мачты составляет десять метров. Конструкция самой мачты устанавливается на железобетонный фундамент, параметры которого зависят от высоты мачты, ее веса вместе с осветительными приборами, лестницами и площадками, особенностей грунта и климатических условий местности.
условия эксплуатации:
- климатические районы – II4...II11 по ГОСТ 16350;
- ветровые районы – с I по VII по СП 20.13330.2011;
- внешняя среда – слабоагрессивная по степени агрессивного воздействия) по СНиП 2.03.11.
Варианты исполнения

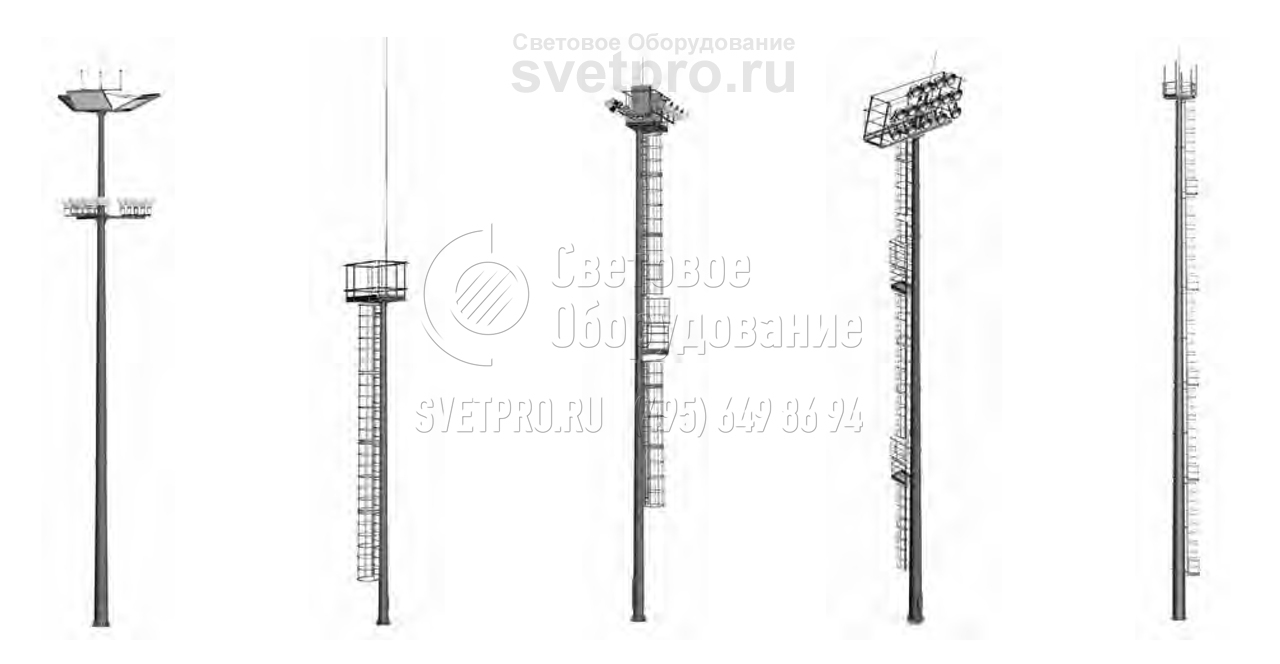

Мачты со стационарной короной могут иметь различные варианты исполнения: с короной для прожекторов, молниеприемником, со светоотражающими панелями и т. д. На мачту могут устанавливаться также лестницы и площадки отдыха для облегчения доступа к короне (площадке обслуживания).

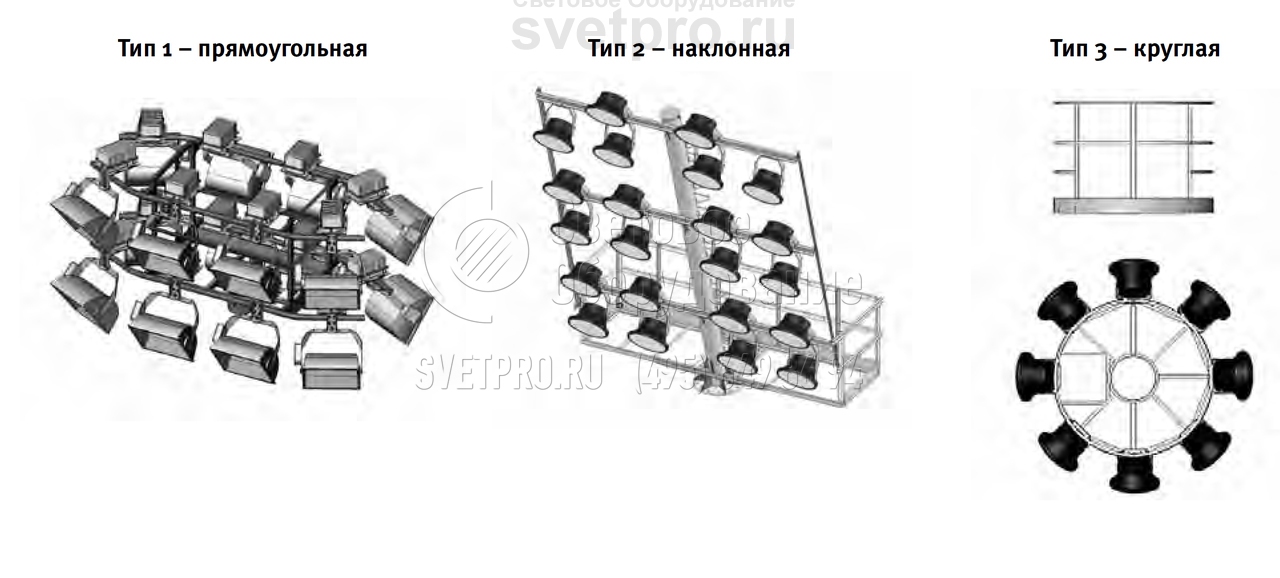

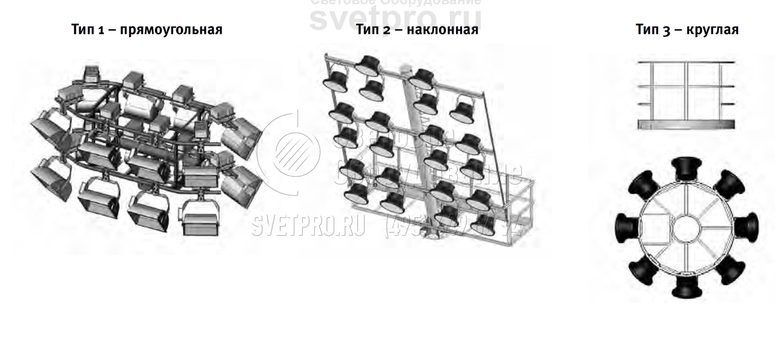

Типы корон
Короны для прожектров могут иметь различные варианты исполнения. Выбор конкретно варианта определяется количеством размещаемых прожекторов и их расположением в пространстве.
Особенности конструкции
Мачты со стационарной короной могут иметь высоту ствола от 16 до 50 м и предназначены для установки до 60 прожекторов. Тип короны выбирается в зависимости от способа размещения, количества осветительных приборов и иного оборудования. Для доступа к короне на стволе мачты расположены лестницы, огороженные решеткой безопасности. На различной высоте могут быть расположены площадки для отдыха и размещения дополнительного оборудования. Стандартно в состав поставки мачт входит комплект электрооборудования, предназначенный для подключения прожекторов.
Комплект состоит из:
- вводного щитка с автоматическими выключателями, предназначенного для подключения ко внешним питающим кабелям. Щиток устанавливается в нижней секции ствола;
- кабеля силового, предназначенного для передачи электроэнергии к распределительной коробке;
- распределительной коробки, установленной на короне и предназначенной для распределения энергии по прожекторам.
фото с объектов
Фотогалерея
-

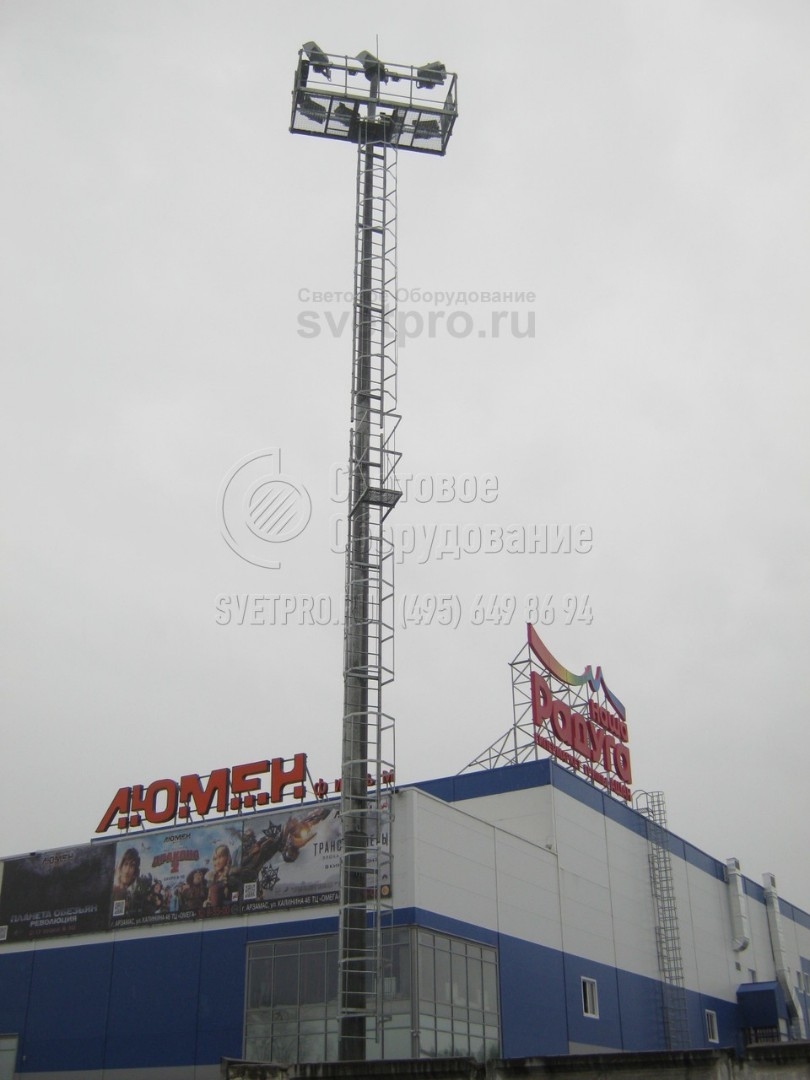

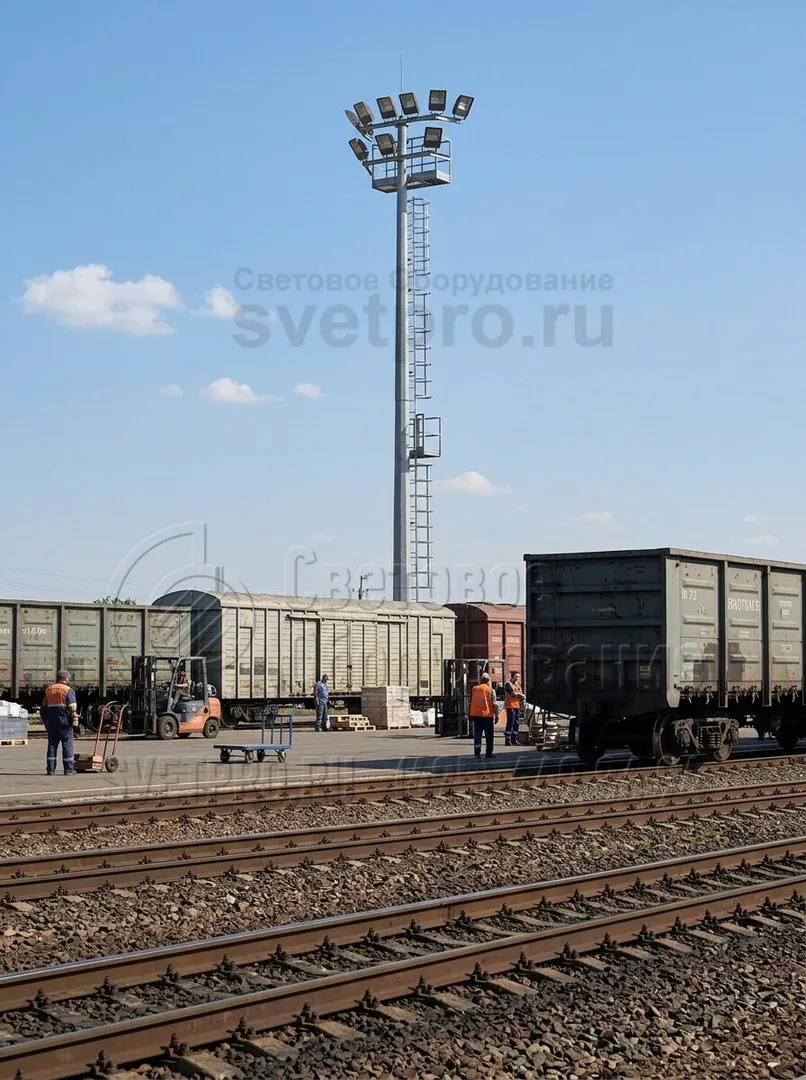

1. На изображении представлена мачта, которая используется для установки мощных СП на большой высоте. Площадка для крепления прожекторов закреплена на верхушке стационарно. За счет этого она имеет повышенную прочность и способна выдержать тяжелые светильники с дополнительным оборудованием.
-

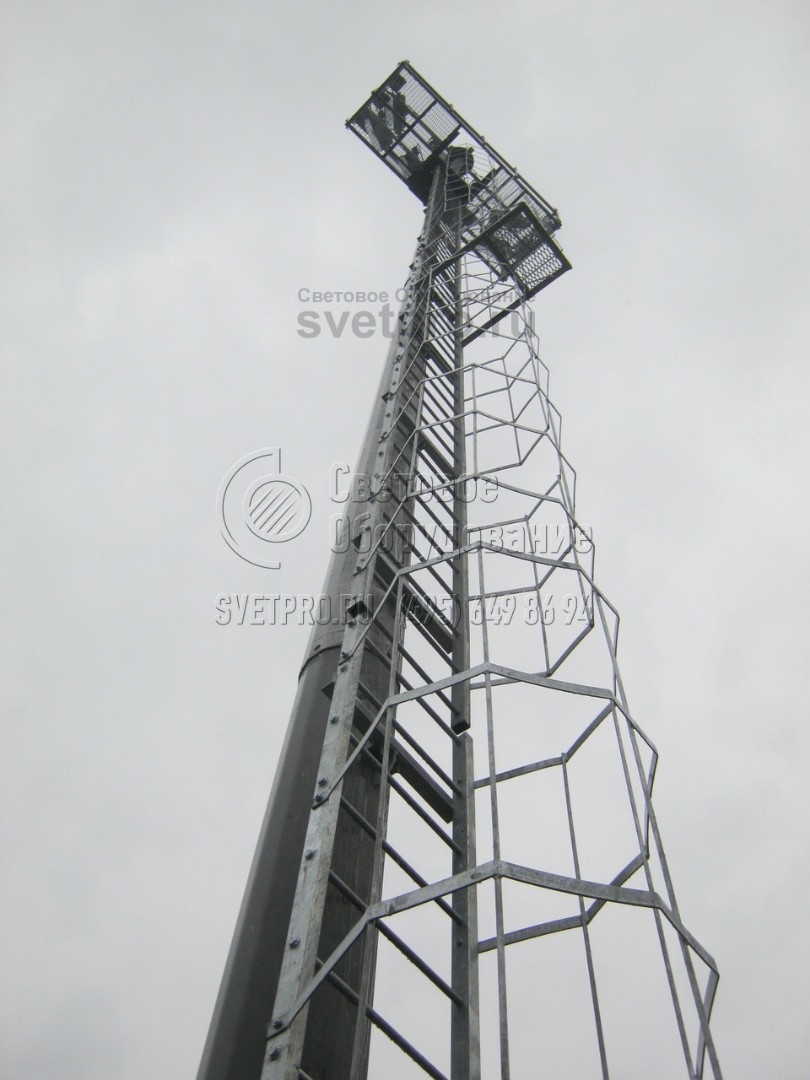

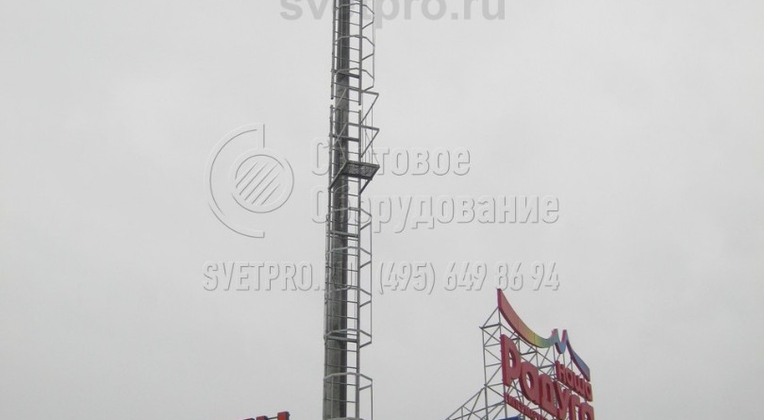

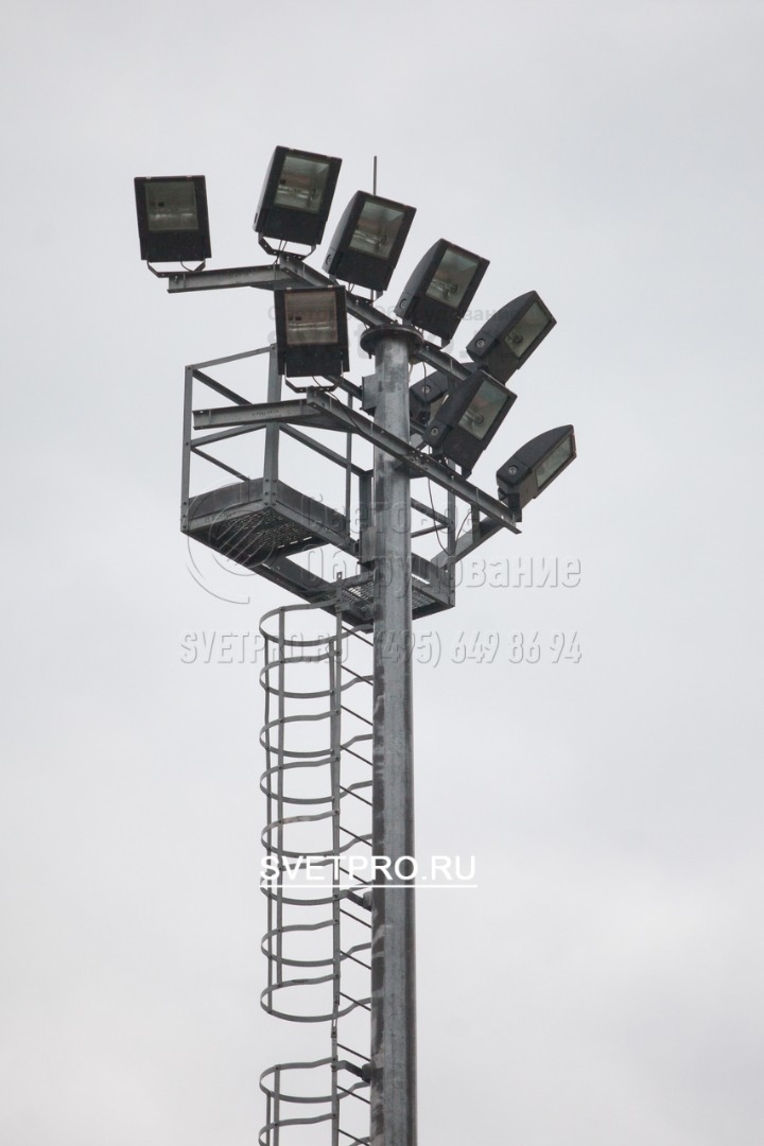

2. Преимуществом использования мачт, одна из которых представлена на изображении, является возможность обслуживать электрические устройства без использования подъемников. Для этого в верхней части корпуса устанавливается технологическая площадка из перфорированного стального листа с перилами. -

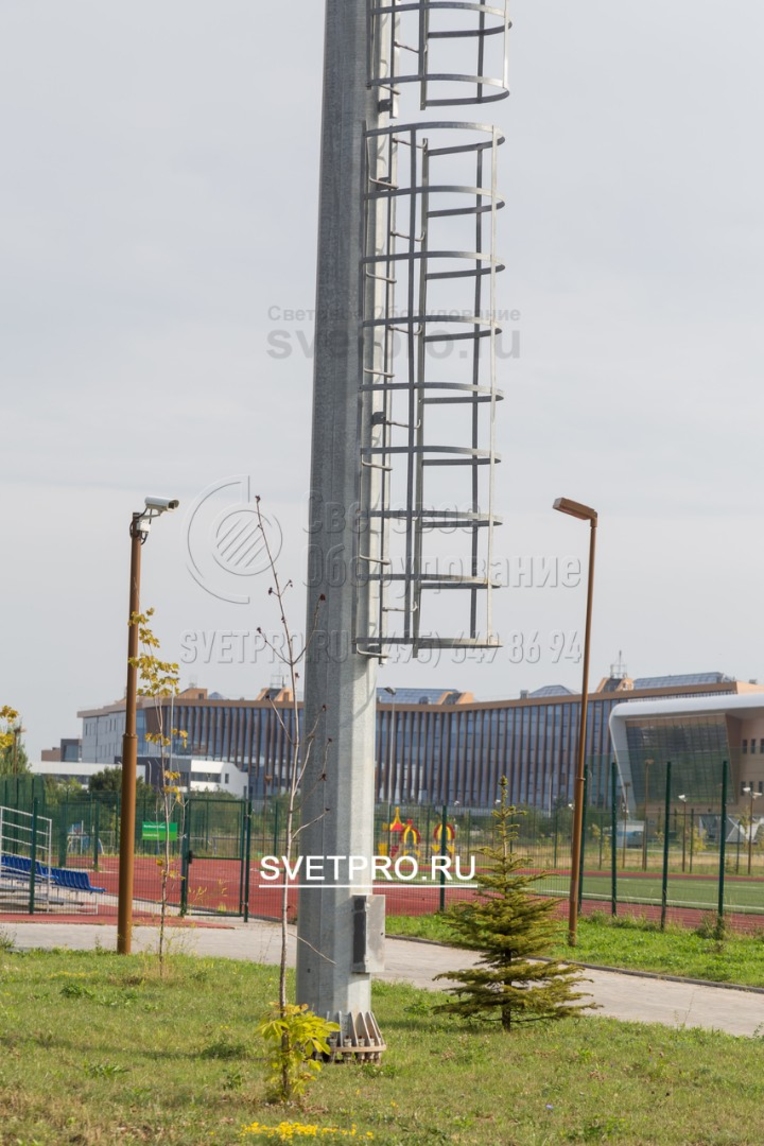

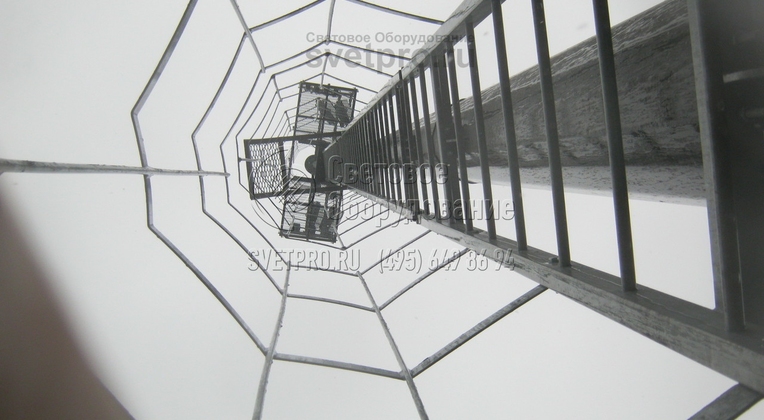

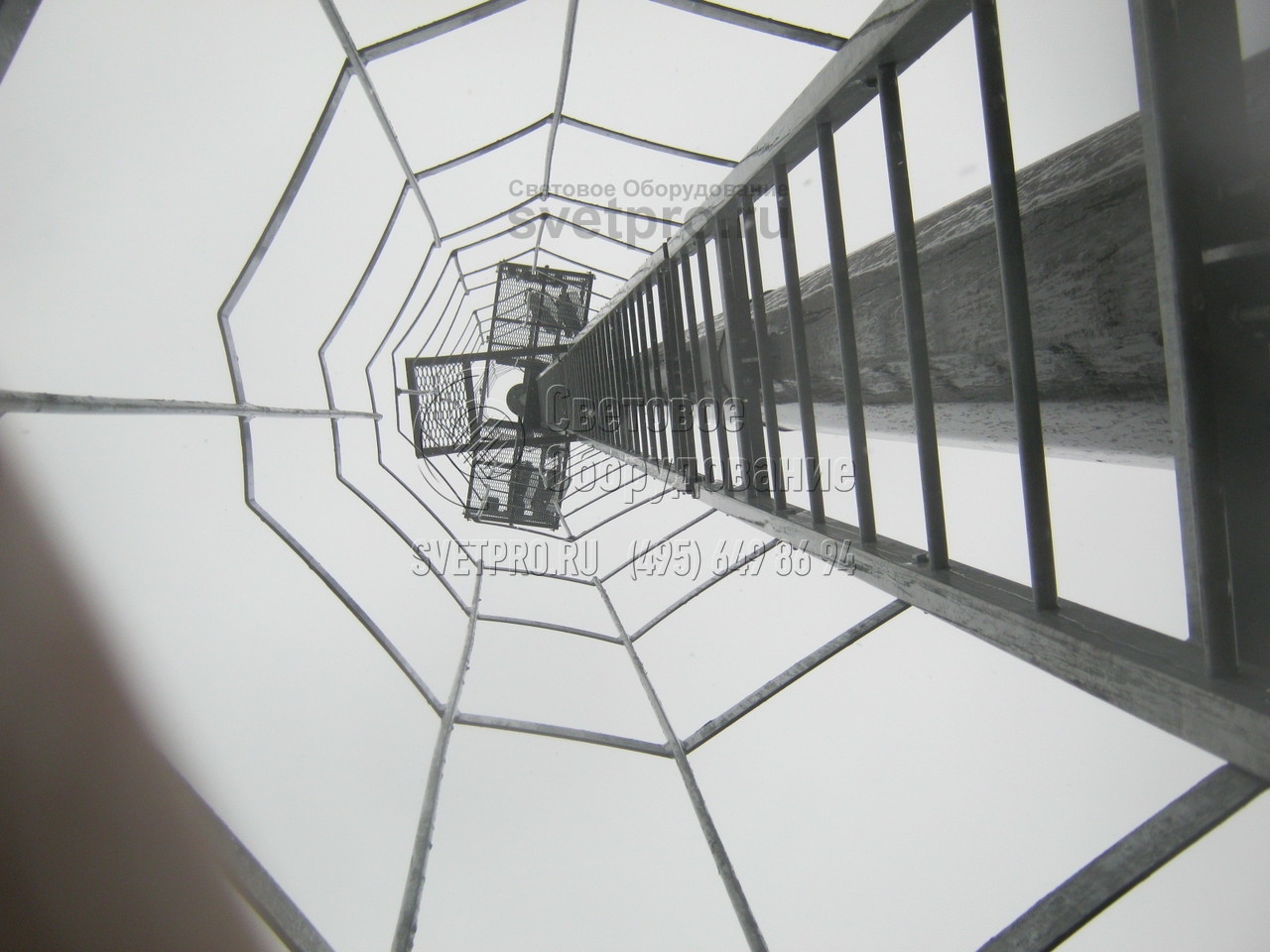

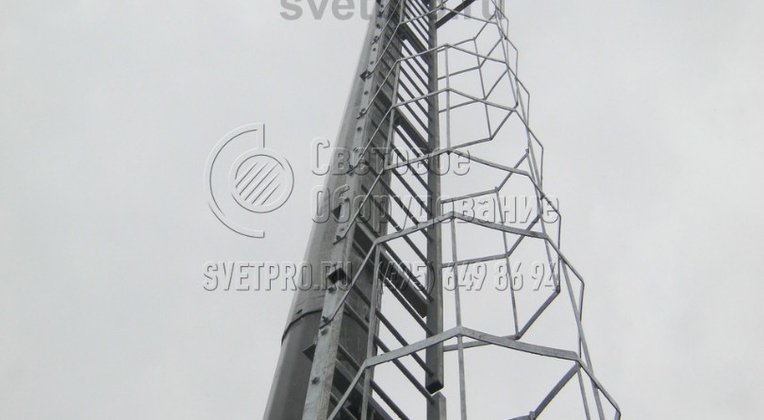

3. Для подъема электрика, который выполняет регламентные или ремонтные работы на мачте, используется стационарная лестница. Во избежание падения электрика при подъеме она оснащена рамой из стальных полос. Все детали покрыты слоем цинка для предотвращения коррозии углеродистой стали. -

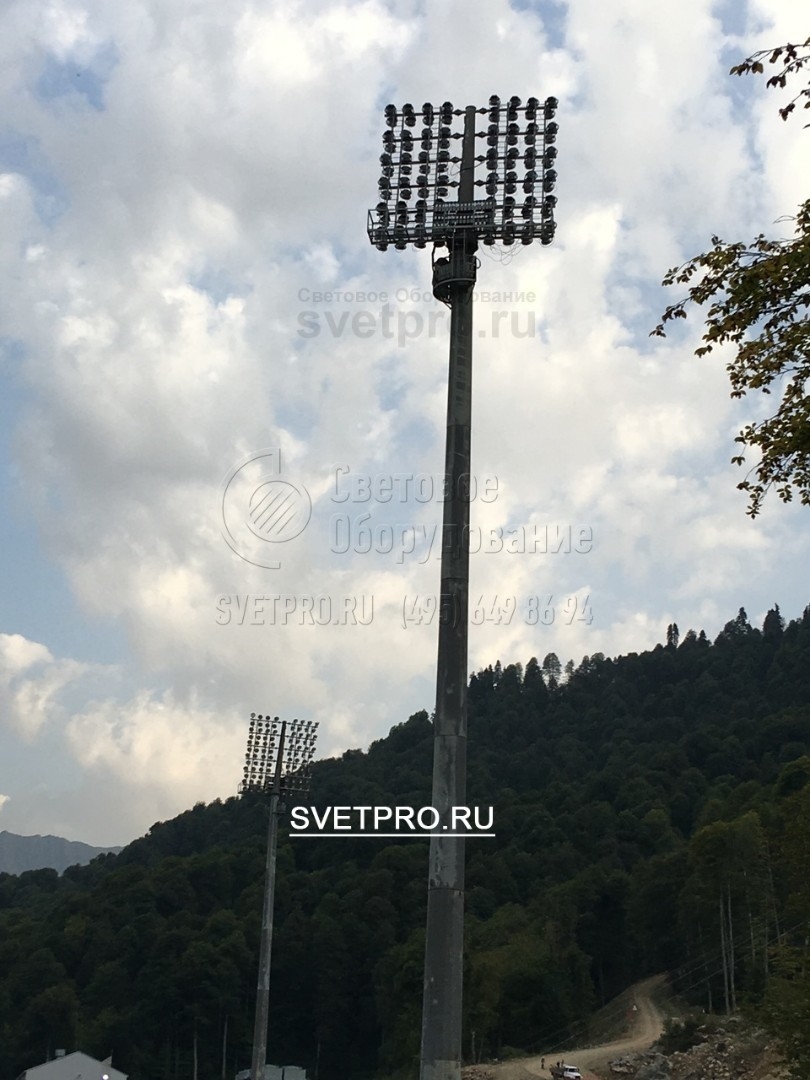

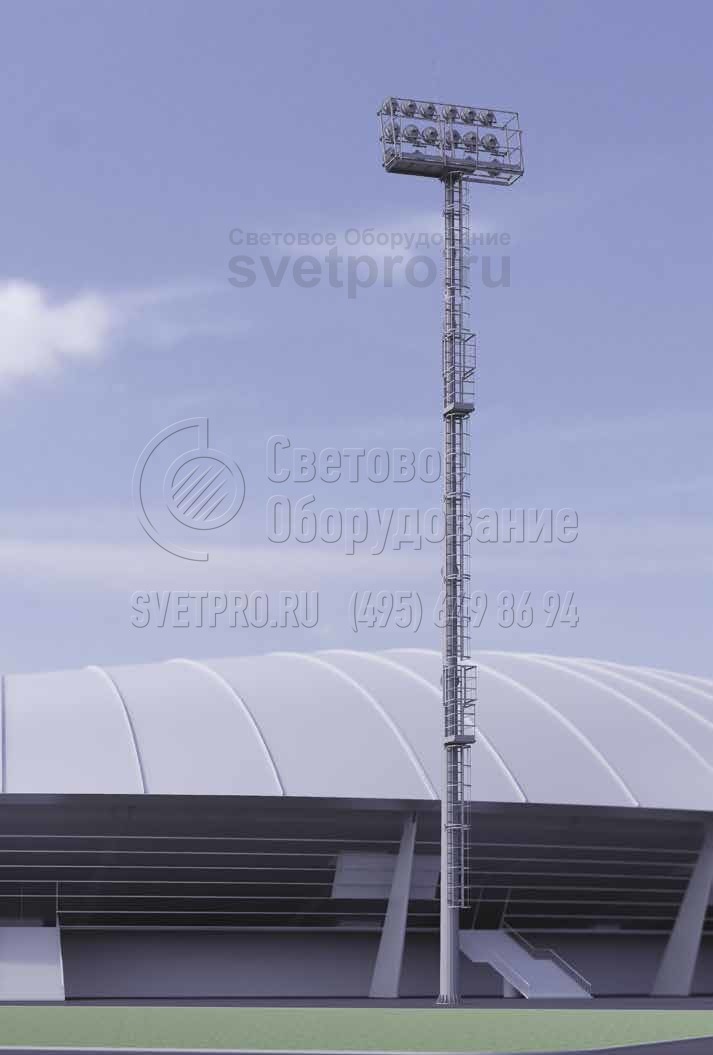

4. Мачта, представленная на изображении, ярко освещает территорию спортивного объекта в горной местности. Для достижения нужной степени освещенности на стационарно закрепленную раму установлено большое количество прожекторов. Каждый из световых приборов можно ориентировать в пространстве. -

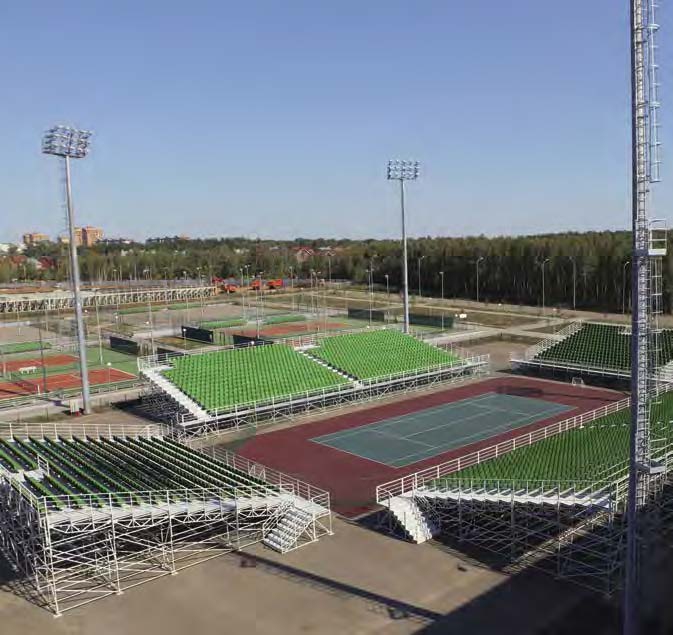

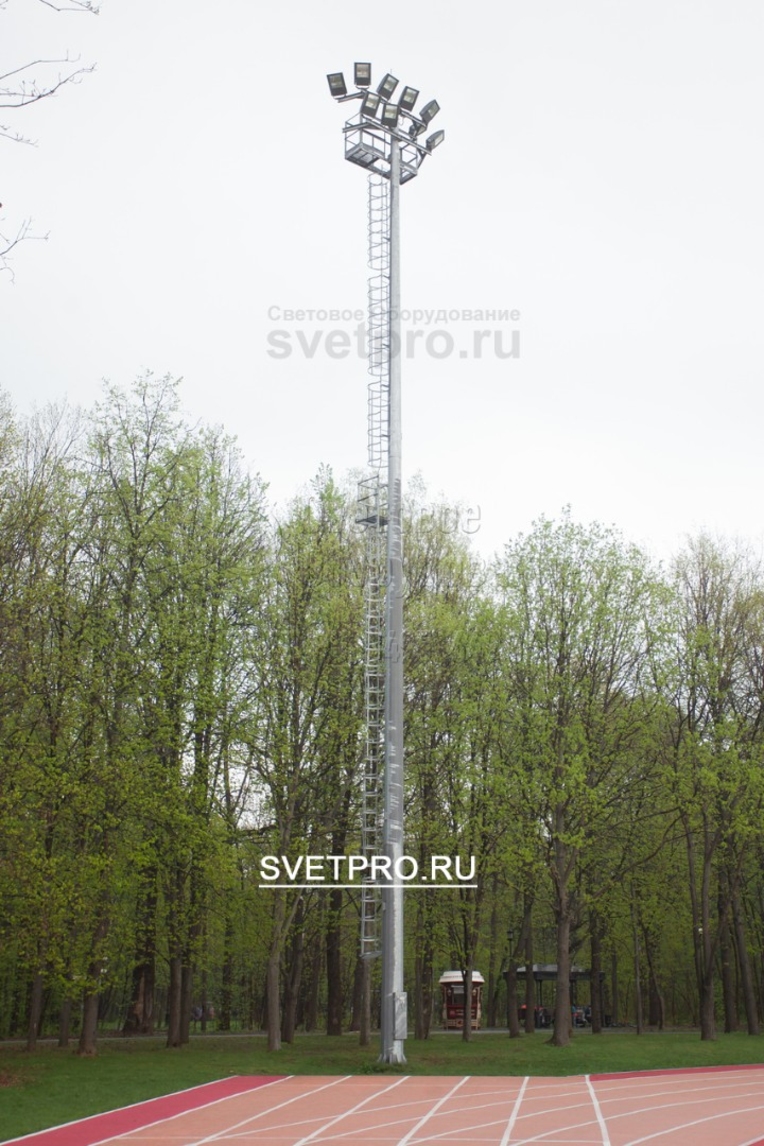

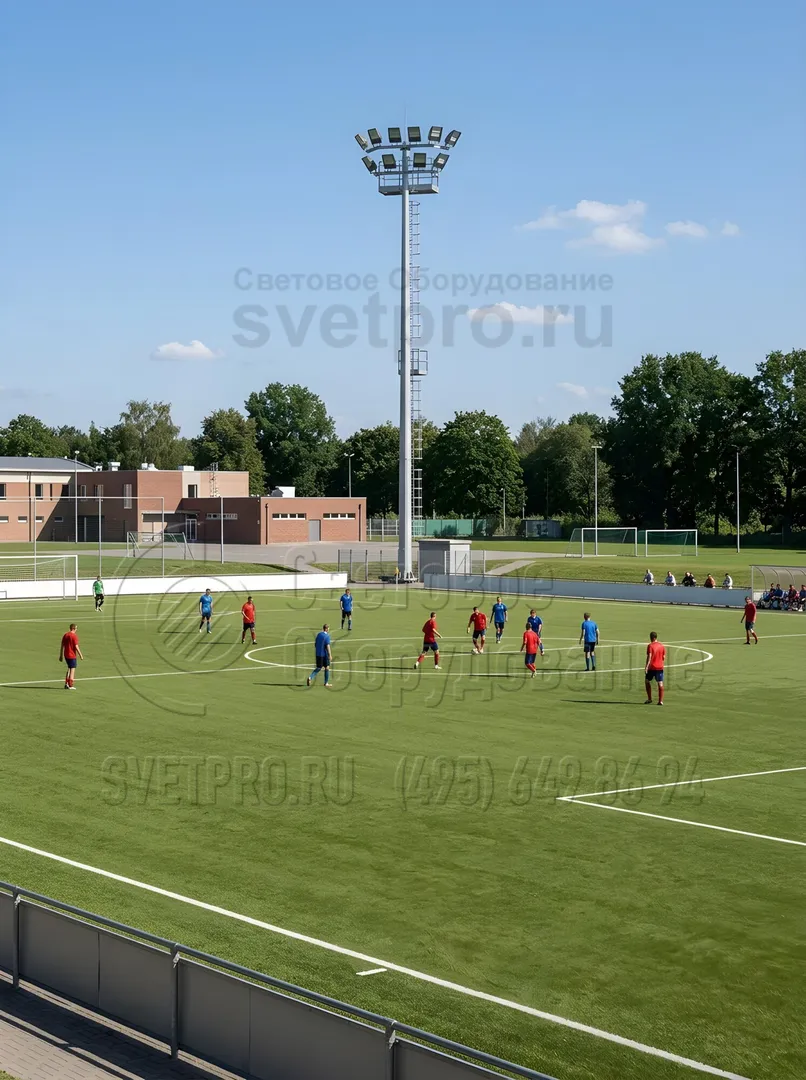

5. Одна из сфер применения мачт со стационарно закрепленными рамами под светильниками — освещение беговых дорожек и других спортивных объектов. Особенность в том, что корпус и рама имеют большую несущую способность. Поэтому с их помощью можно высоко установить тяжелые и мощные СП. -

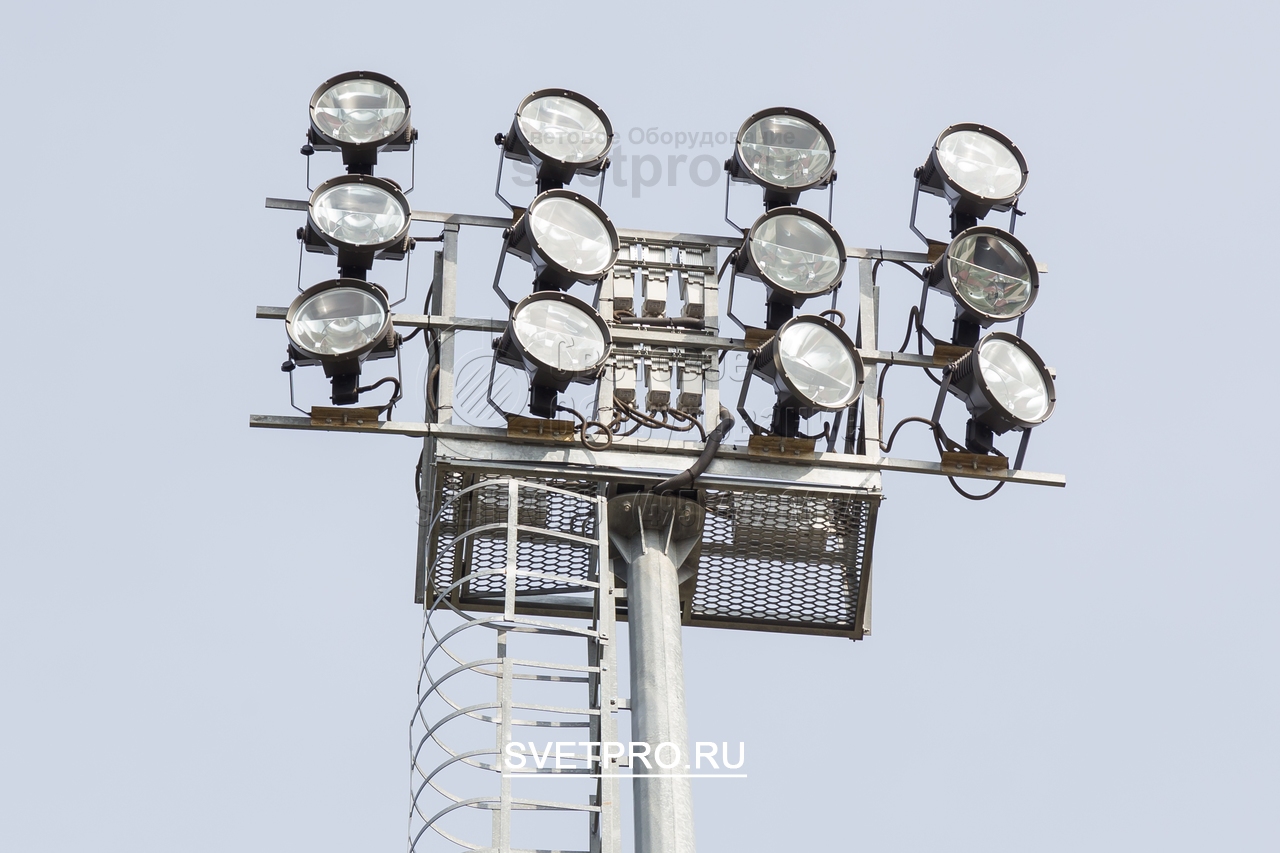

6. Для установки прожекторов на верхушке мачты используются специальные рамы. Они закрепляются неподвижно, поэтому отличаются высокой прочностью. Инженеры-проектировщики могут выбрить разные схемы размещения прожекторов. От них зависит конфигурация освещения на площадке. -

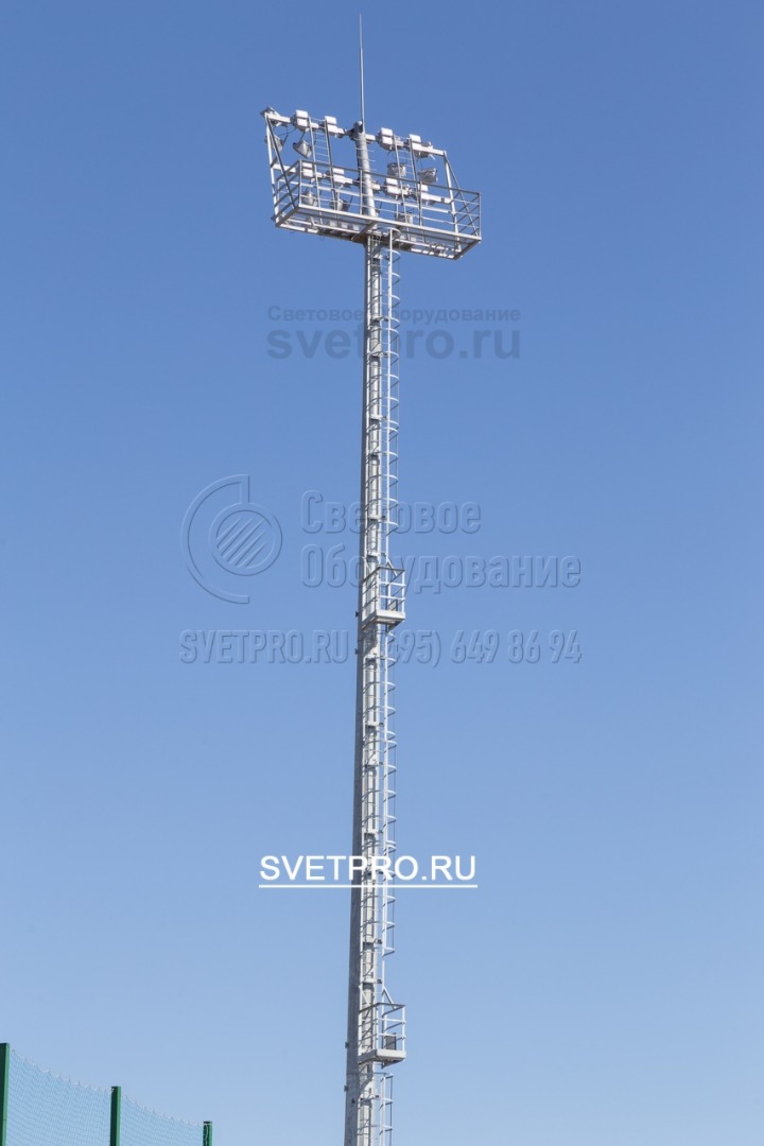

7. На представленном изображении можно увидеть один из способов применения мачт, оснащенных неподвижной рамой под светильники. В верхней части хорошо виден штырь, в который ударяет молния во время грозы. Он превращает осветительную конструкцию в молниеотвод для защиты прилегающей территории. -

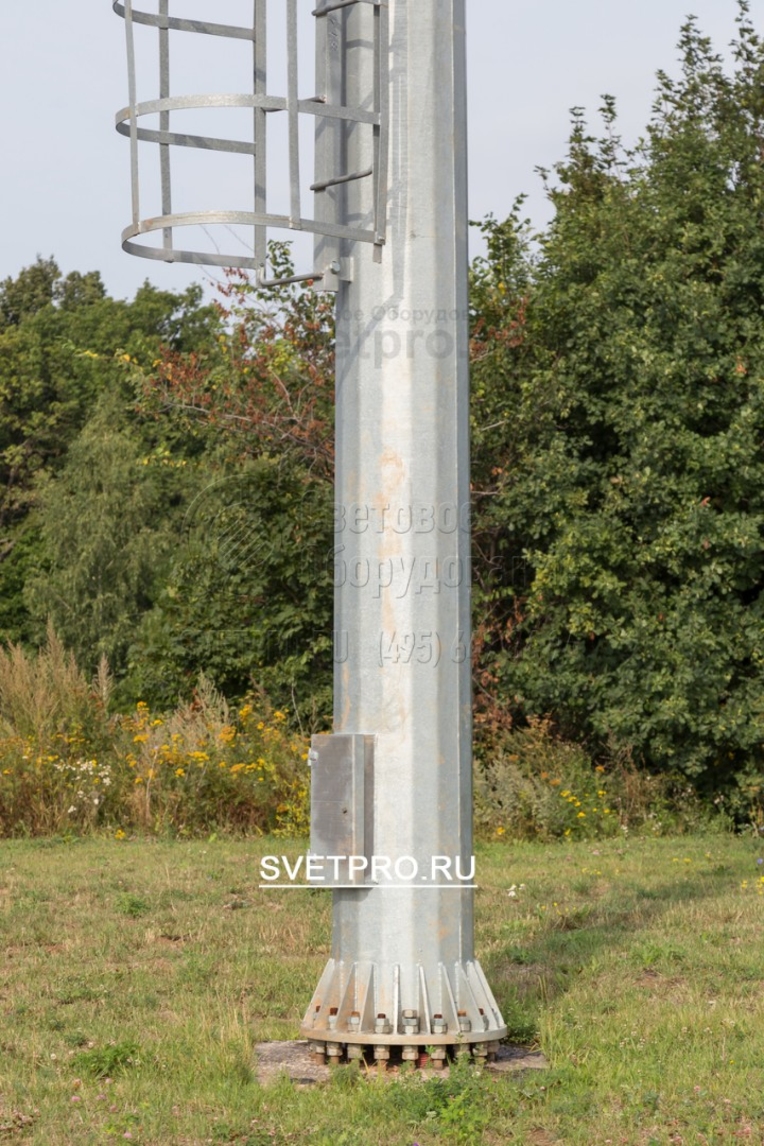

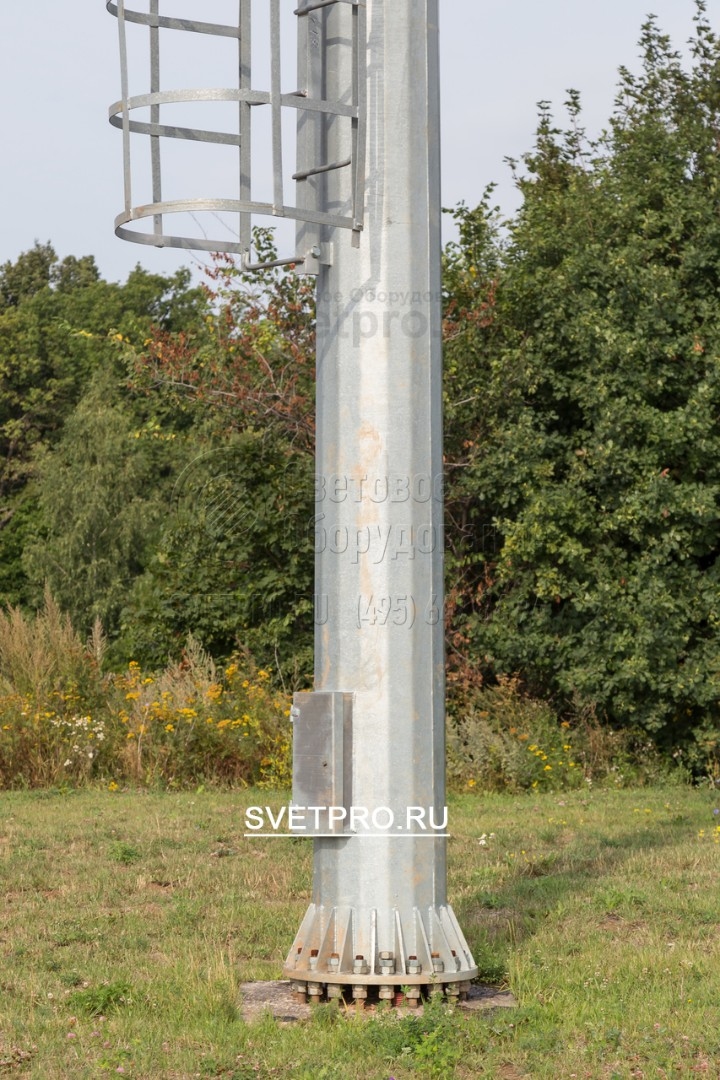

8. На этом изображении представлен монтажный узел мачты. Она устанавливается на индивидуально спроектированное основание. Для крепления нужно заказывать у производителя анкерную закладную деталь. После ее бетонирования на месте наземная часть прикручивается за опорную площадку гайками. -
9. На этом изображении хорошо видно технологический лючок, который нужен для соединения кабеля для электричества с проводкой, проложенной внутри корпуса. Все работы выполняются с земли, не нужно привлекать для этой цели подъемник. Лючок имеет дверцу для защиты от осадков и вандальных действий. -
10. На представленном изображении видна неподвижная рама, расположенная на верхушке мачты. Она прикручивается с помощью фланца, имеет техническую площадку, на которой могут располагаться электрики при выполнении ремонтных работ. Кроме прожекторов на раме можно установить другие устройства. -

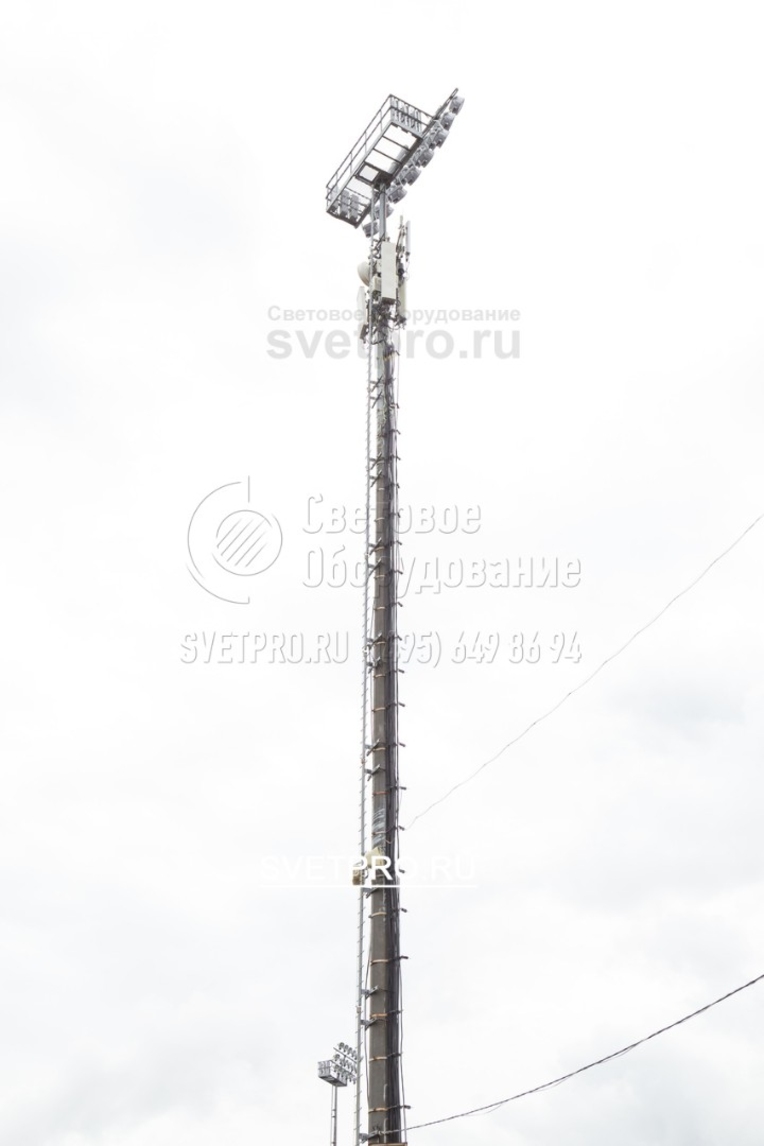

11. Мачту, которая обычно применяется для освещения площадок, можно использовать для монтажа ретрансляционного оборудования. В примере на изображении под технической площадкой для прожекторов установлены антенны систем сотовой связи. Производитель изготавливает опоры такого типа индивидуально.
