TuboTraffic TR - 6/400 Трубчатая опора для светофора с освещением дороги высота 6 метров
Область применения: |
|
Назначение: |
|
Покрытие: | Порошковая или гидродинамическая краска |
Артикул производителя: | TuboTraffic TR - 6/400 |
Количество крепежный отверстий: | 4 |
Материал: | Оцинкованная сталь |
Нагрузка на опору: | 205-673 кг |
Высота: | 6 м |
Производитель «Опоры: Valmont», Польша
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры опор TuboTraffic TR
Тип опоры | Высота опоры H, м | Высота подвеса прожектора H1, м | Вылет w, м | Высота люка W, мм | Ширина люка s, мм | Расст. люка от земли h, мм | Фланец и расстояние между анкерными болтами P/R, мм | Анкерный болт, мм | Размеры фундамента Hf/Sf, м | Нагрузка на опору, кг |
---|---|---|---|---|---|---|---|---|---|---|
TuboTraffic TR - 6/400 | 6 | 8-12 | 8 | 400 | 110 | 600 | 540/400 | M30/1090 | 1x2 | 400 |
ОПИСАНИЕ

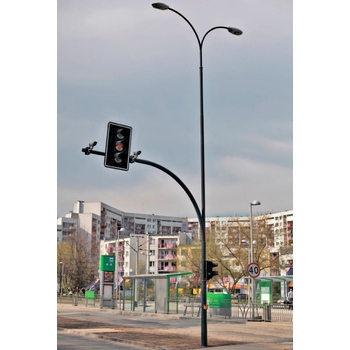

TuboTraffic TR – трубчатая опора для светофора с одновременным освещением прилегающей части дороги. Производитель опор – компания VALMONT (Польша), обеспечил выпуск высококачественной продукции, имеющей эстетичный вид, простой способ транспортировки и установки, длительный срок эксплуатации, обусловленный нанесением методом горячего цинкования, слоя цинкового покрытия.
Высота TuboTraffic TR – 6,0 м, высота размещения светильника – от 8 до 12 метров. Горизонтальный вынос опоры над дорожным покрытием – от 3-х до 12-ти метров. На выносной части опоры может одновременно размещаться несколько светофоров, при этом вес каждого из них, не должен превышать 30 кг, а площадь поверхности – не более 1,3 м2. Светофор устанавливается как на выносной, так и на вертикальной части опор. Присоединение выносной части опоры (консольной) – разъемное фланцевое. Светильник устанавливается на опоре посредством одно рожкового кронштейна с круглым сечением, имеющего горизонтальный вынос – 1,0-1,5 м. Вес светильника не более 15 кг, площадь светильника – не более 0,12 м2.
