СФГ-1000-10 Опора силовая фланцевая граненая высота 10 метров
| Область применения: |
|
| Назначение: |
|
| Артикул производителя: | СФГ-1000-10 |
| Установка: | На железобетонные фундаменты или трубчатую закладную деталь фундамента |
| Количество крепежный отверстий: | 8-12 |
| Материал: | Листовая сталь |
| Покрытие: | Горячее цинкование |
| Размер фланца: | 540 мм |
| Нижний диаметр: | 320 мм |
| Верхний диаметр: | 130 мм |
| Вес: | 396 кг |
| Высота: | 10 м |
Производитель «Opora Engineering», Россия
Цена*:
от 91 700
руб
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименов-е опоры | Наименов-е закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | H1, мм | h1, мм | Dн, мм | Dв, мм | S, мм | d, мм | n, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| СФГ-1000-10,0-01-ц | ЗФ-30/12/Д440-3,0-б | 396 | Ф6, Ф7, Ф8, Ф16 | 1000 | 10000 | 10000 | 3000 | 320 | 130 | 6 | М30 | 12 | 540 | 440 |
P – максимальное горизонтальное усилие в точке опоры на высоте H1
H – высота надземной части опоры
H1 – высота приложения к опоре максимального горизонтального усилия Р
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
ОПИСАНИЕ
Фланцевая опора СФГ-1000-10 силового типа предназначена для организации наружной подсветки в жилых микрорайонах, вдоль автомагистралей с различной интенсивностью движения, на открытых спортплощадках и в других местах, где требуется подземная прокладка кабеля или подвес СИП. Универсальность конструкции и ее устойчивость к нагрузкам позволяет размещать на столбе дополнительное оборудование, вывески и указатели.

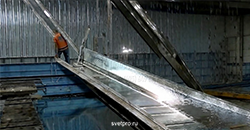

Металлоконструкция высотой 10 м изготавливается из листовой стали посредством гибки на специальных станках, что обеспечивает ей высокую устойчивость при минимальном весе. Параметры изделия обеспечивают его установку в районах с высокой ветровой нагрузкой, защита от внешнего воздействия и ржавчины обеспечивается обработкой металла горячим цинкованием в процессе производства. При необходимости для улучшения декоративных характеристик изделия возможна его покраска или лакировка.
Установка высотных столбов осуществляется на бетонное основание. Опора соединяется через фланец с расположенным внутри фундамента закладным элементом.
Фото с объектов

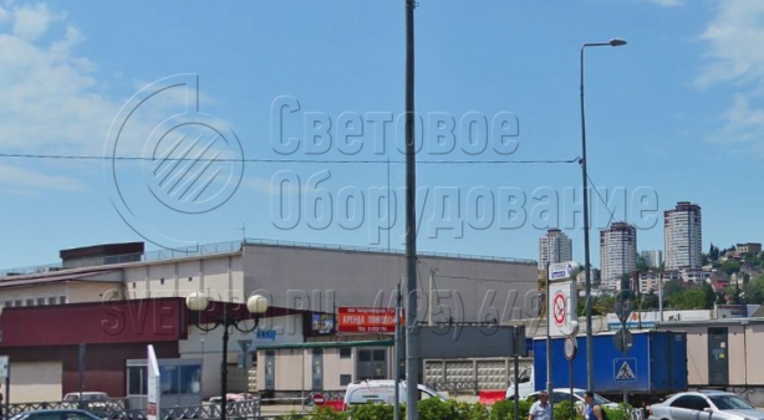

Фотогалерея
-
1. В примере на фото на СФГ установлено три световых прибора. При этом две лампы закреплены на рожках, размещенных один над другим. Они используются для яркого освещения дорожного полотна. Под углом 180 градусов к ним размещен еще один рожок со светильником, который освещает тротуар.
-

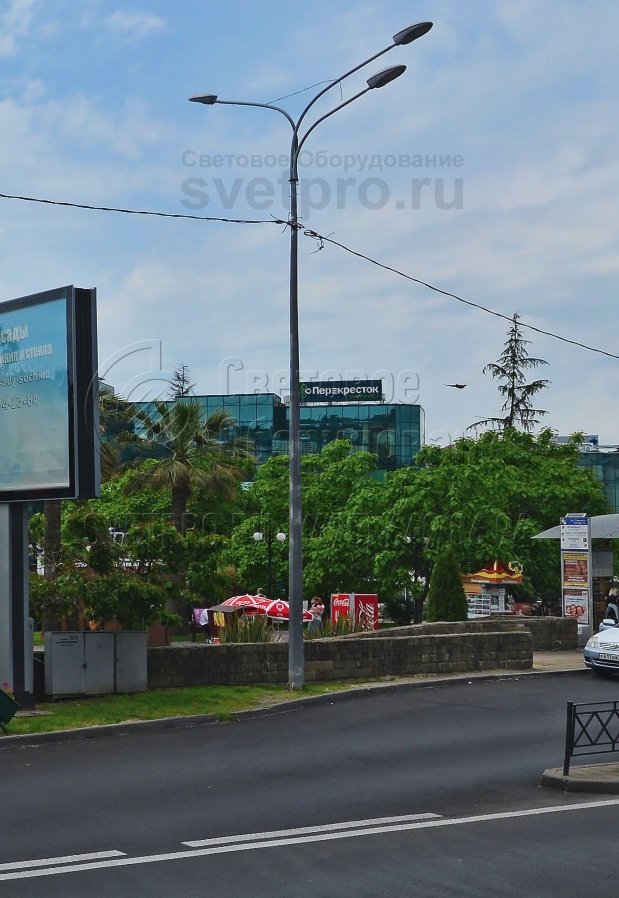

2. Силовые опоры с граненым стволом благодаря ребрам жесткости имеют повышенную прочность. В варианте на фото помимо традиционных светильников и силового воздушного провода на опоре закреплена декоративная осветительная конструкция. Подводка кабеля питания к ней выполнена внутри ствола. -

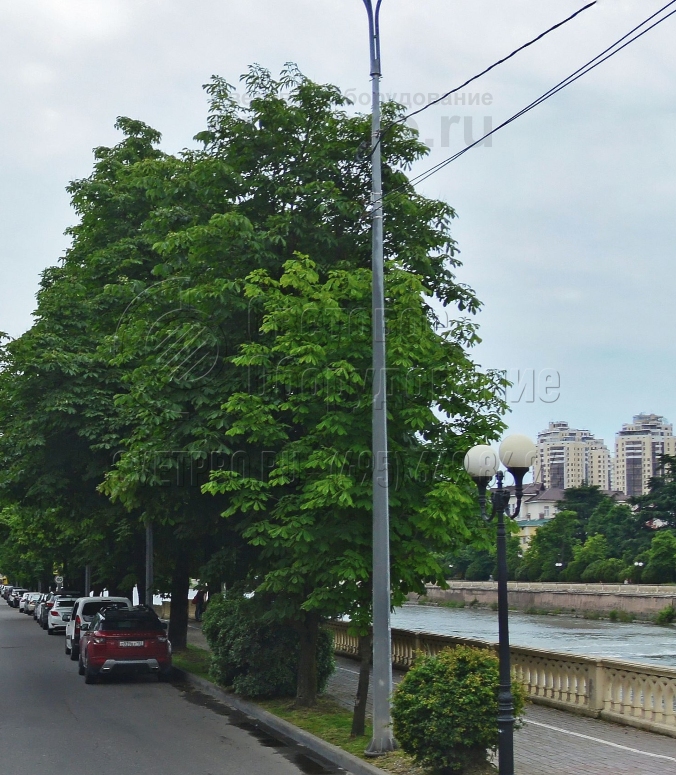

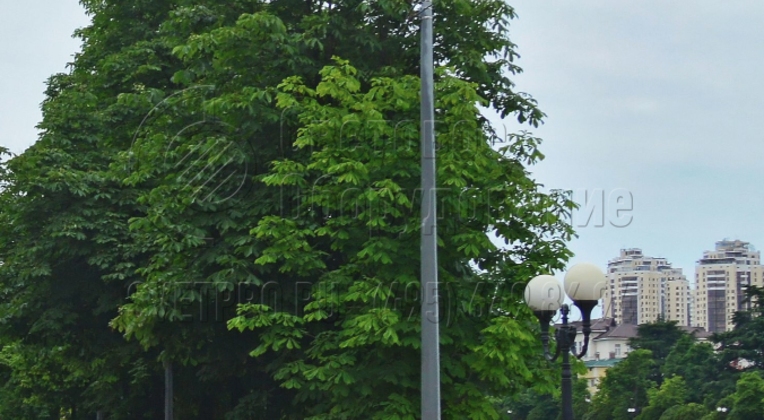

3. Силовые конструкции могут использоваться вместе с опорами декоративного типа для паркового освещения. В этом случае создается комбинированная осветительная инфраструктура. С ее помощью ярко освещается проезжая часть для автомобилей, а парковые опоры служат украшением набережной. -

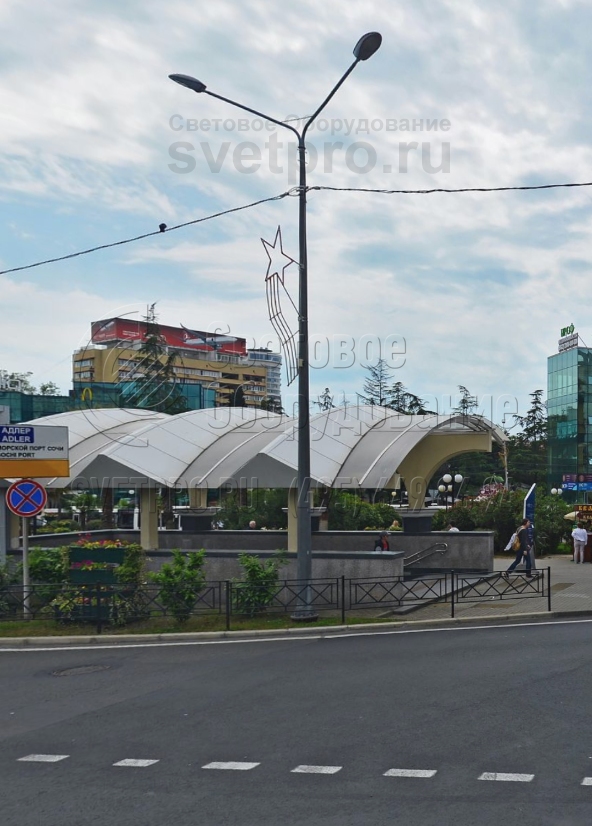

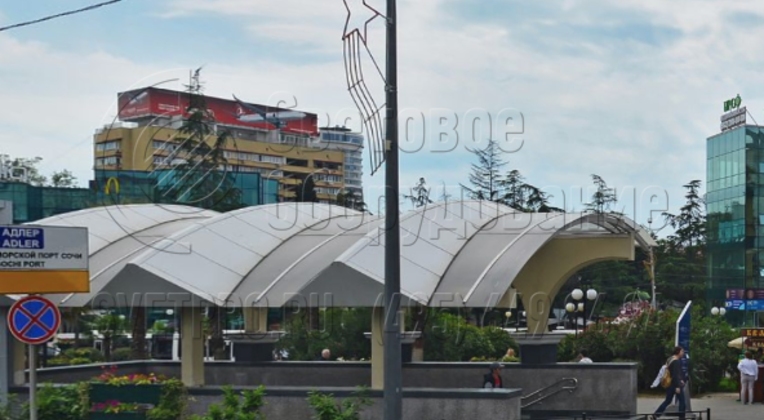

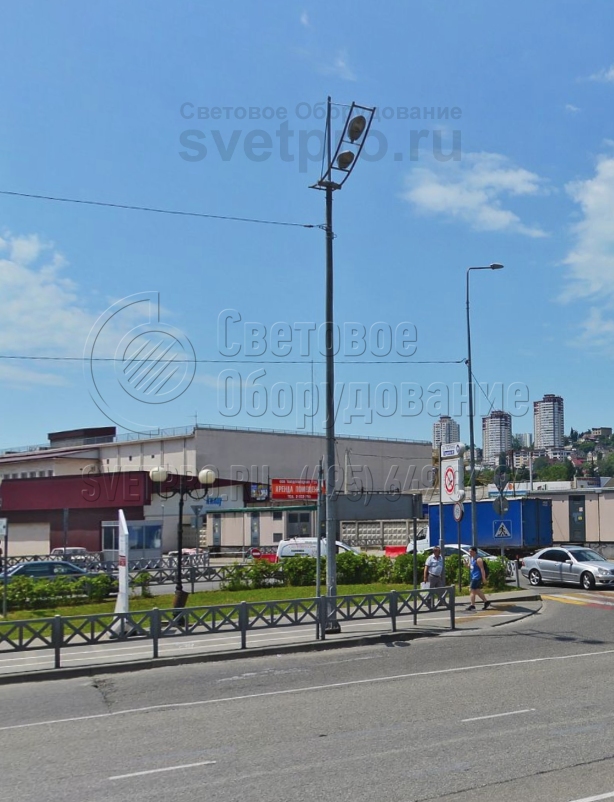

4. На силовые конструкции разновидности СФГ можно ставить декоративные кронштейны. На фотографии изображена модель, у которой имеются два выгнутых рожка с поперечинами и растяжками. На поперечины устанавливаются консольные светильники с газоразрядными лампами. -

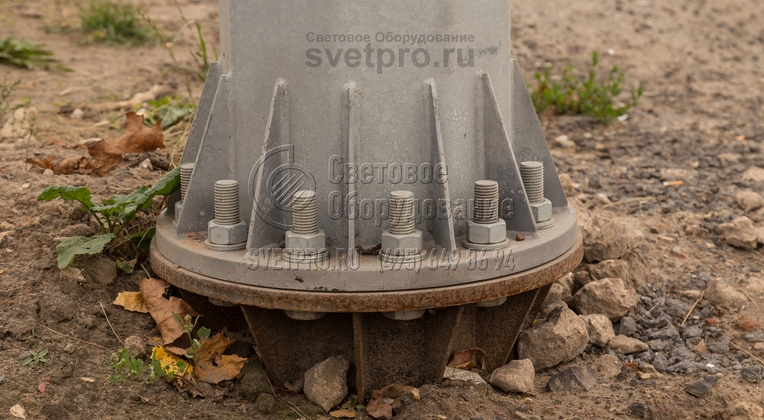

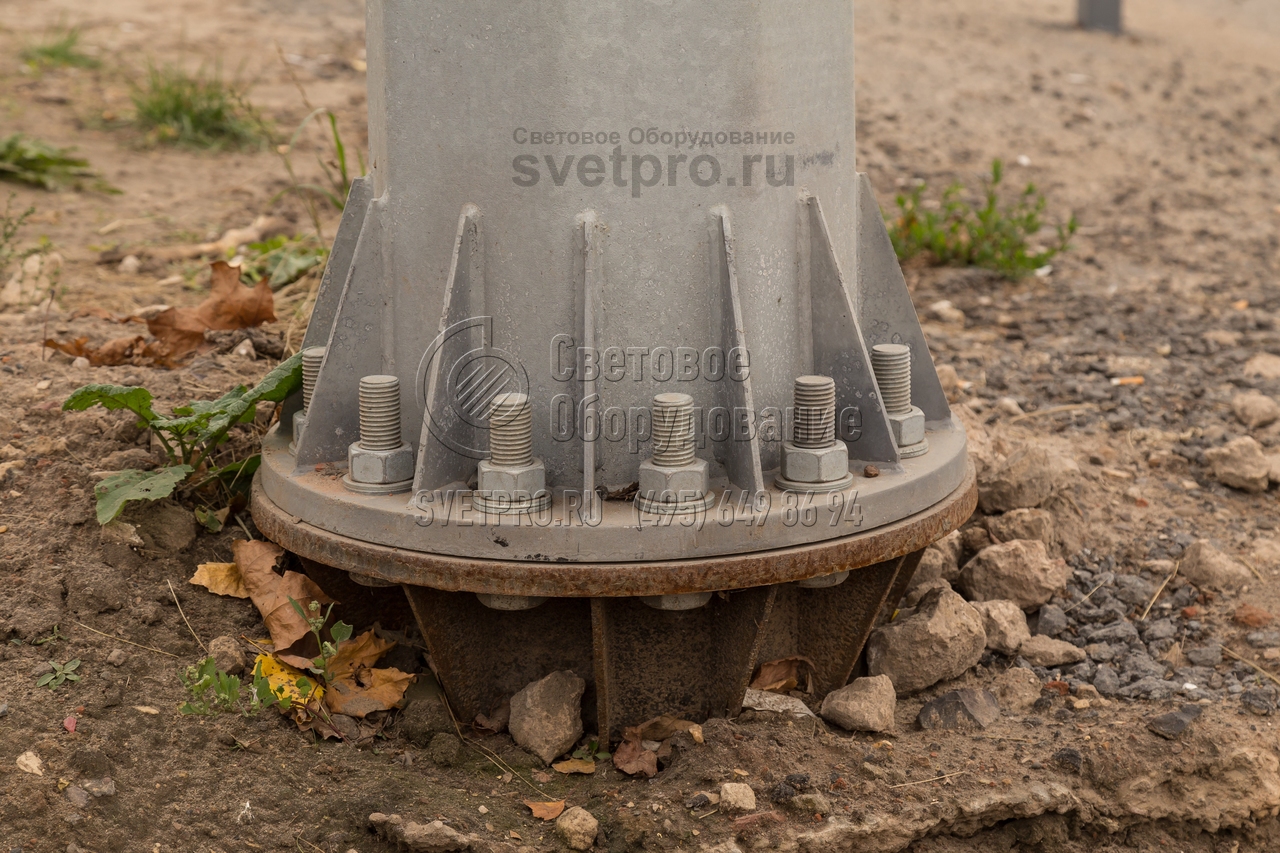

5. На фото изображено место крепления наземной части конструкции для установки приборов освещения. У силовых опор монтажный элемент имеет круглую форму и большое количество отверстий для болтов с гайками. Прочность дополнительно увеличена за счет использования треугольных косынок. -

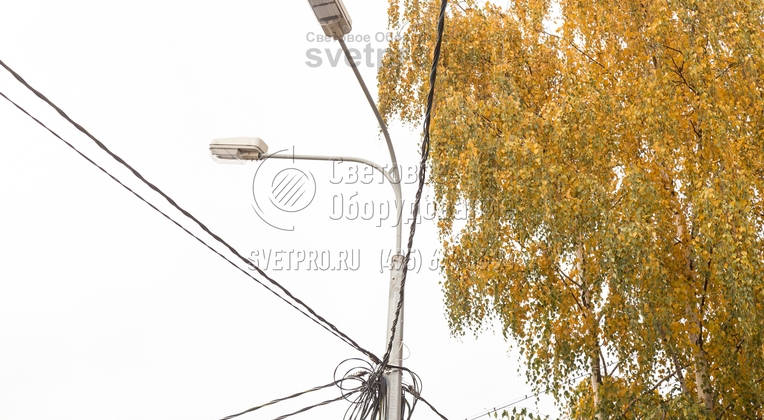

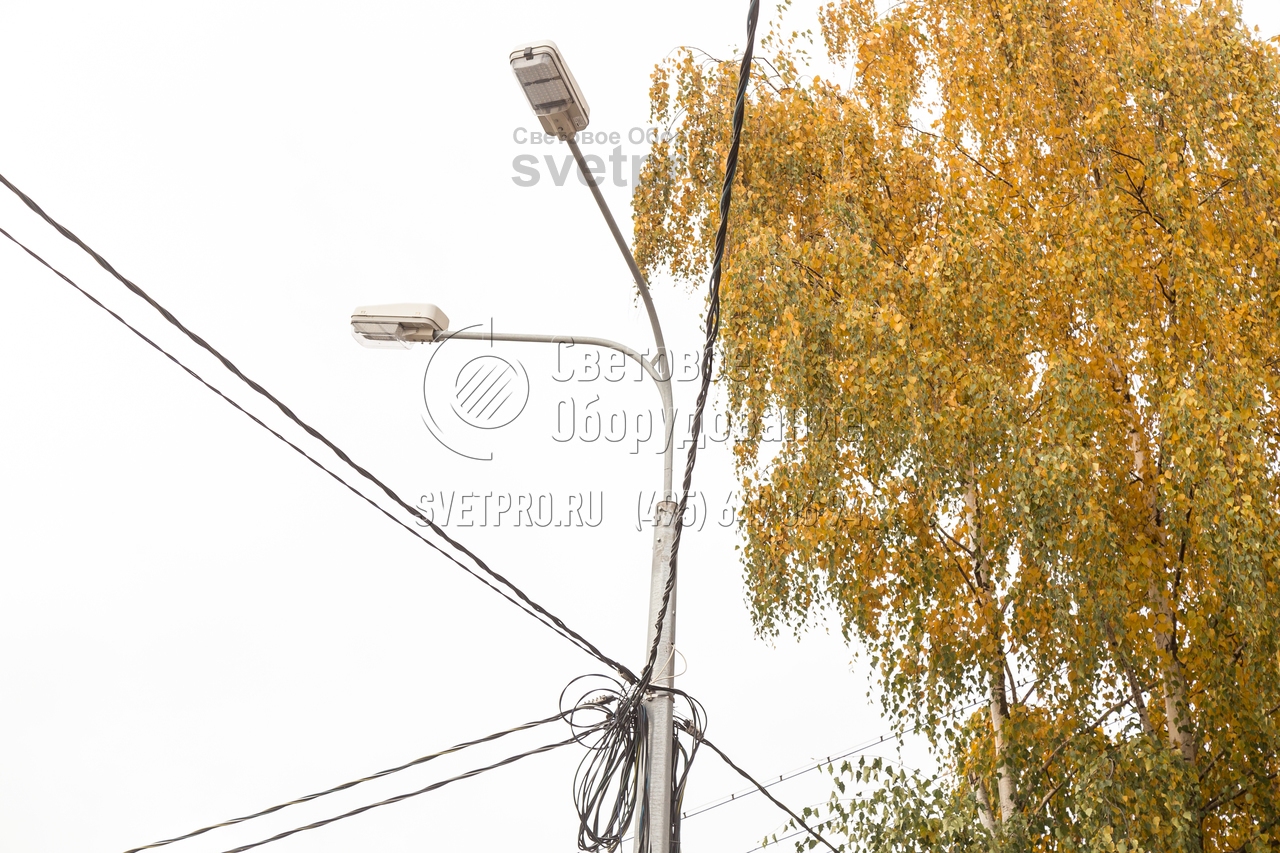

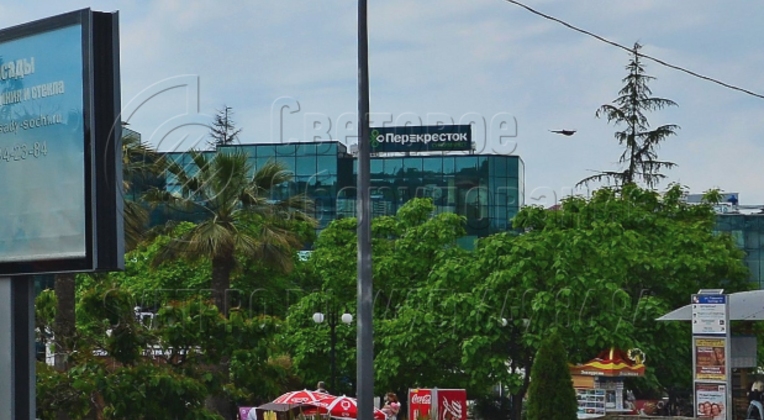

6. Воздушная прокладка кабелей дает возможность сократить затраты на строительство системы освещения. Строительная компания при выполнении работ не будет разрушать существующие тротуары и ограждения. Однако нужно правильно крепить провода, чтобы избежать их скоплений в районе оголовка. -

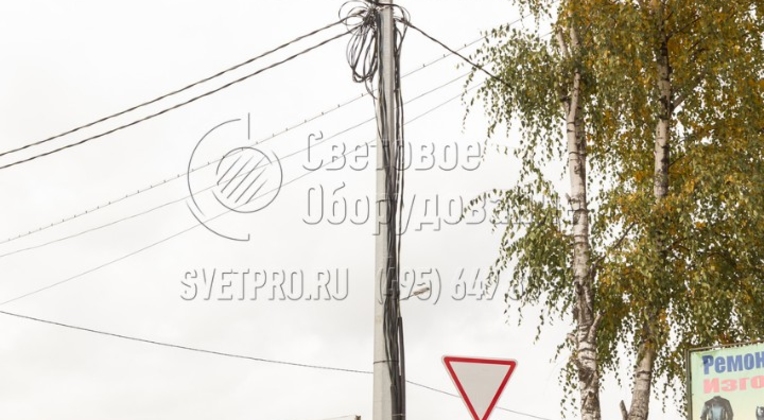

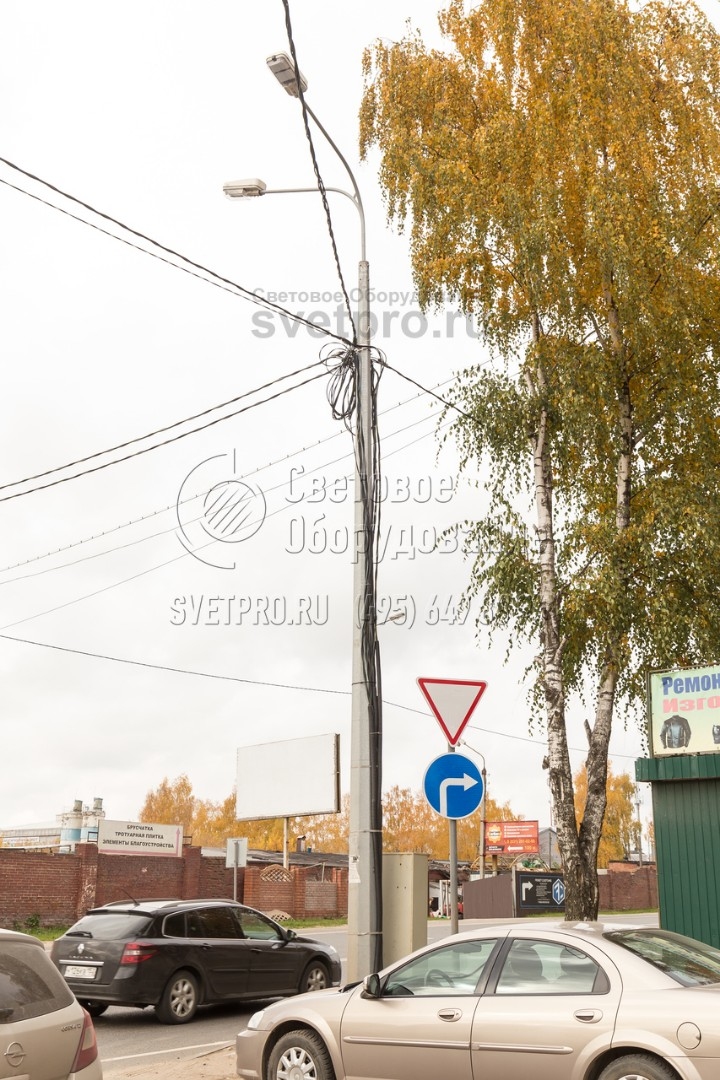

7. В варианте на фото силовые кабели проложены по наружной поверхности конструкции. Поэтому есть опасность их повреждения в результате вандальных действий или дорожно-транспортных происшествий. Во избежание подобной ситуации обычно проводка прокладывается внутри полого корпуса опоры.
