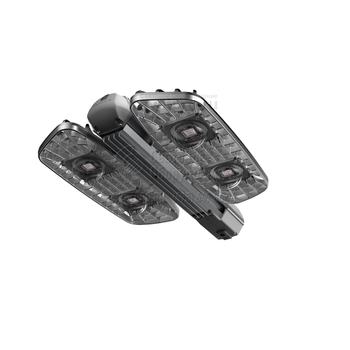

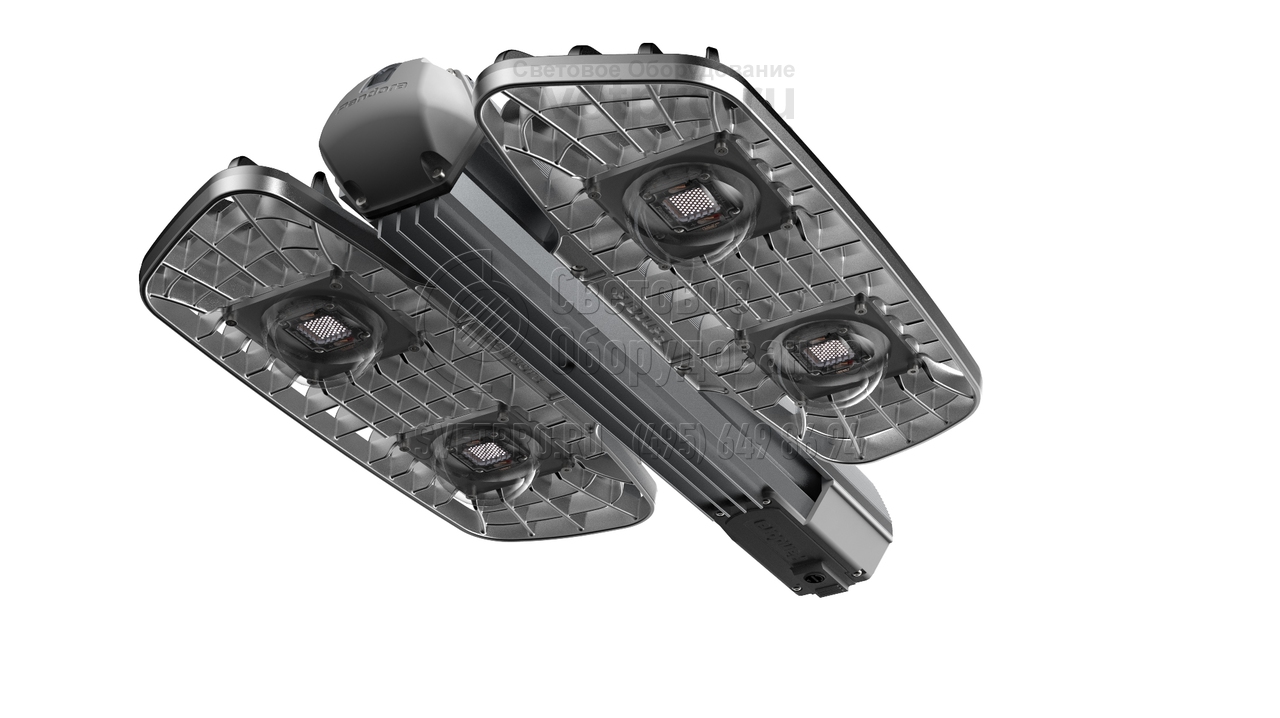

Pandora LED 535AP-240 Уличный светодиодный светильник

Главная > Бренды > Pandora LED > Pandora LED 535AP-240
Область применения:
  • Освещение автодорог, пешеходных зон, улиц и других территорий в условиях теплого и умеренно холодного климата (УХЛ, согласно ГОСТ 15150-69).
Назначение:
  • LED Консольные светильники
Источник света: Светодиоды (LED)
Номинальное напряжение: 78-265 В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Артикул производителя: Pandora LED 535AP-240
Мощность: 20-215 Вт
Гарантийный срок: 5 лет
Индекс цветопередачи: 75 Ra
Цветовая температура: 4200-4400 К
Световой поток: 30600 лм
Габаритные размеры: см. таблицу

Производитель «Pandora LED», Россия

Цена: ОПТ/Розница

Звоните 8 (495) 649-86-94

ОПИСАНИЕ

Осветительные приборы Pandora LED 535AP-240 устанавливают на скоростных магистралях, загородных автодорогах, развязках, мостах, эстакадах, пешеходных зонах.

Подъем на рекомендованную высоту и необходимое пространственное положение: вынос над поверхностью освещения и угол наклона (15–75 град.) обеспечивает опора и Г-образный кронштейн (Ø ≤50 мм).

Электроэнергия к светодиодным модулям (4 шт.) поступает от двухканального источника питания. Исправность изделия и продолжительность его эксплуатации не нарушают колебания (78–265 В), длительное повышенное (до 400 В) и импульсное (до 2000 В) напряжение. Широк диапазон допустимых сезонных колебаний воздуха (±45оС). Максимальная потребляемая мощность – 240 Вт, cos φ≥0,98. Световая отдача ≥142 лм/Вт позволяет получать световой поток до 30 600 лм. В процессе эксплуатации доступно его плавное регулировании. Широкие возможности управления обеспечены совместимостью с системой АСУНО «КУЛОН».

Модель Pandora LED 535AP-240 наделена механической и вибрационной устойчивостью. Алюминиевые конструктивные части защищены от коррозии полимерсодержащим окрашиванием. Герметичность IP65 – защита от влияния на работу внешних частиц и влаги. Оптика защищена поликарбонатными стеклами. Тип КСС – широкая.

Преимущества

  • высокая базовая светоотдача (светоэффективность)
  • корректная цветопередача, бесшумность во время работы
  • отсутствие стробоскопического эффекта,
  • устойчивость к вибрации
  • стабильность светового потока в течение многих лет эксплуатации и во всем диапазоне питающих напряжений
  • устойчивость к внешним механическим воздействиям, вибрациям и вандализму
  • имеет широкий диапазон рабочих температур и многоступенчатую защиту от перегрева светодиодных модулей.

Конструкция

Конструкция светильника предусматривает высокую самоочищаемость атмосферными осадками поверхностей радиаторов и стекла оптических линз. Для защиты органов зрения все переключения мощности светильника производятся плавно.

Пример записи обозначения светильников при их заказе или в документации изделия:

Pandora LED 535 AP-240 /4300

Pandora LED – наименование светильника
535 – номер модели светильника в заводской программе выпуска
AP – совместимость с АСУНО "КУЛОН".
240 – максимальная потребляемая мощность
4300 – цветовая температура матриц (К)

Комплектность поставки

Светильник - 1шт.
Паспорт, руководство - 1шт.
Упаковка - 1шт.

Технические характеристики

Световой поток, Lm 30 600
Потребляемая мощность, W 20-215
Напряжение питания, V 78-265
Тип питающей сети однофазная, перем. тока
Допустимый диапазон частоты питающей сети, Гц 47-63
Коэфф. мощности, не менее 0,98
Номинальный пусковой ток, А 12,5*
Длительность импульса, сек. 0,025
Световая эффективность светильника, лм/Вт, не менее 142
Оптический КПД светильника, не менее, % 88
Индекс цветопередачи, Ra  75
Наличие дистанционного управления АСУНО "КУЛОН"
Автономное суточное регулирование -
КСС "Ш" (Широкая)
Степень защиты (IP) 65
Вид климатического исполнения, УХЛ  1,2
Крепление установка на трубу, d до 50 мм
Рекомендуемая высота расположения 8-14 метров
Наличие датчика освещенности -
Диапазон рабочих температур, °С от - 45 до + 45
Масса(кг) 12,00
Габаритные размеры ВхШхГ(мм) 594х392х105
Рекомендуемая высота расположения (м) 8-14
Материал корпуса литой алюминий
Тип защитного стекла оптики поликарбонат
Ресурс работы (ч)  50 000
Количество светодиодных матриц, шт 4
Количество блоков питания, шт 1
Защита от кратковременных импульсов напряжения  до 2000V
Защита по длительному перенапряжению  до 400V
Цветовая температура, К 4200-4400
Цвет темно-серый
Заменяемый аналог ДРЛ-700, ДНаТ-400
Гарантийные обязательства 5 лет

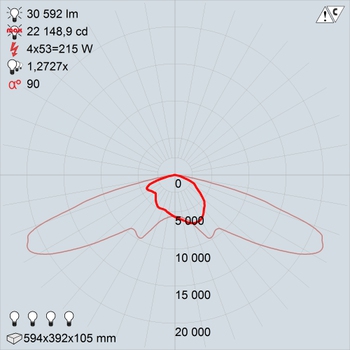

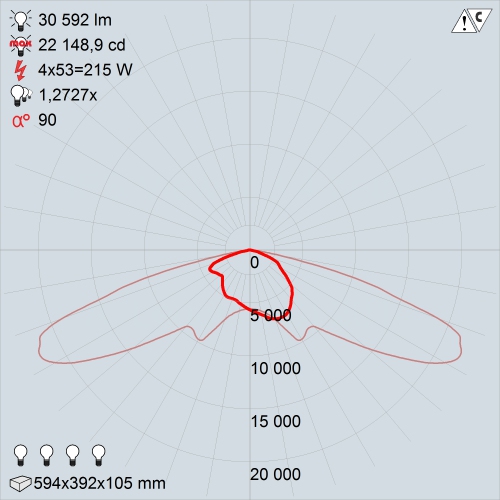

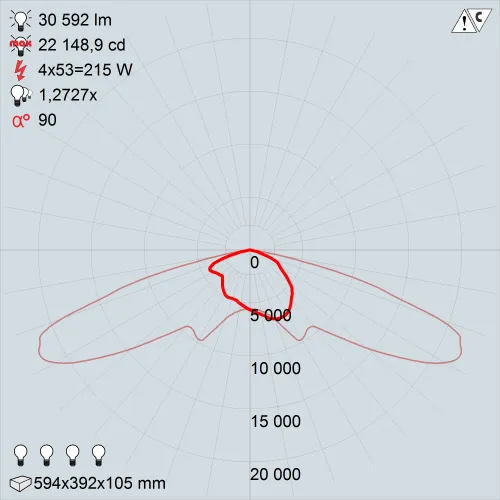

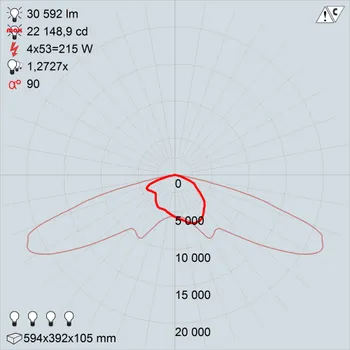

КСС

Обслуживание светильников

Светильник Pandora LED 535 AP-240 /4300 в дополнительном обслуживании в течение срока эксплуатации не нуждается. В случае выхода из строя светильник подлежит демонтажу и отправке поставщику для ремонта.

Указание мер безопасности

Запрещается монтировать / демонтировать светильник при подключенном напряжении.
Запрещается эксплуатирование светильника без защитного заземления. Регулярно проверяйте электрические соединения и целостность электропроводки. Присоединение светильника к поврежденной электропроводке запрещено.
Перед установкой убедитесь в соответствии напряжения питающей сети: ~ 220В.
Запрещается разбирать и ремонтировать светильник. Монтаж светильника должен производиться лицами, имеющими допуск на данный тип работ.

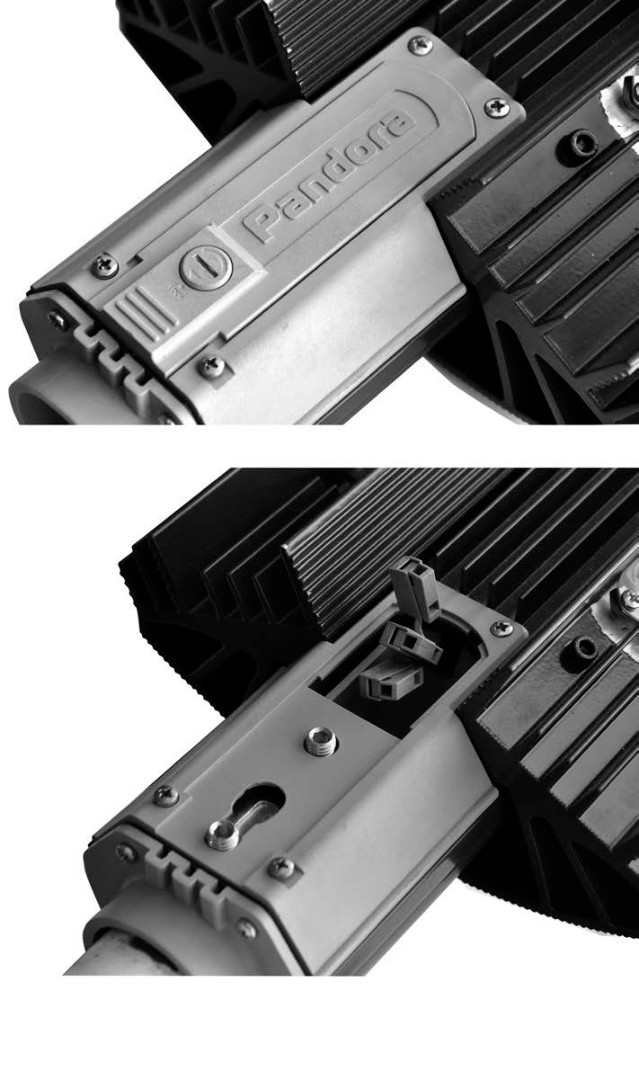

Руководство по монтажу

  • Поверните фиксатор 1 на 900
  • Сдвиньте крышку 2 в направлении указанном стрелками
  • Оденьте светильник на трубу кронштейна.
  • Закрепите светильник на трубе болтами 4.
  • Подсоедините питающие и заземляющий провода к клеммным колодкам 3.
  • В обратном порядке оденьте крышку 2 и зафиксируйте фиксатором 1

Инструмент:

1. отвертка РН 4-6
2. 6-гранный ключ 6 мм

Для улучшения вентиляции радиаторов и функционирования системы самоочистки угол установки светильника должен быть от 15° до 75°.
Запрещено устанавливать светильник горизонтально и с отрицательными углами.

Соответствует техническим условиям ТУ3461-001-55684712-2012 и признан годным к эксплуатации.

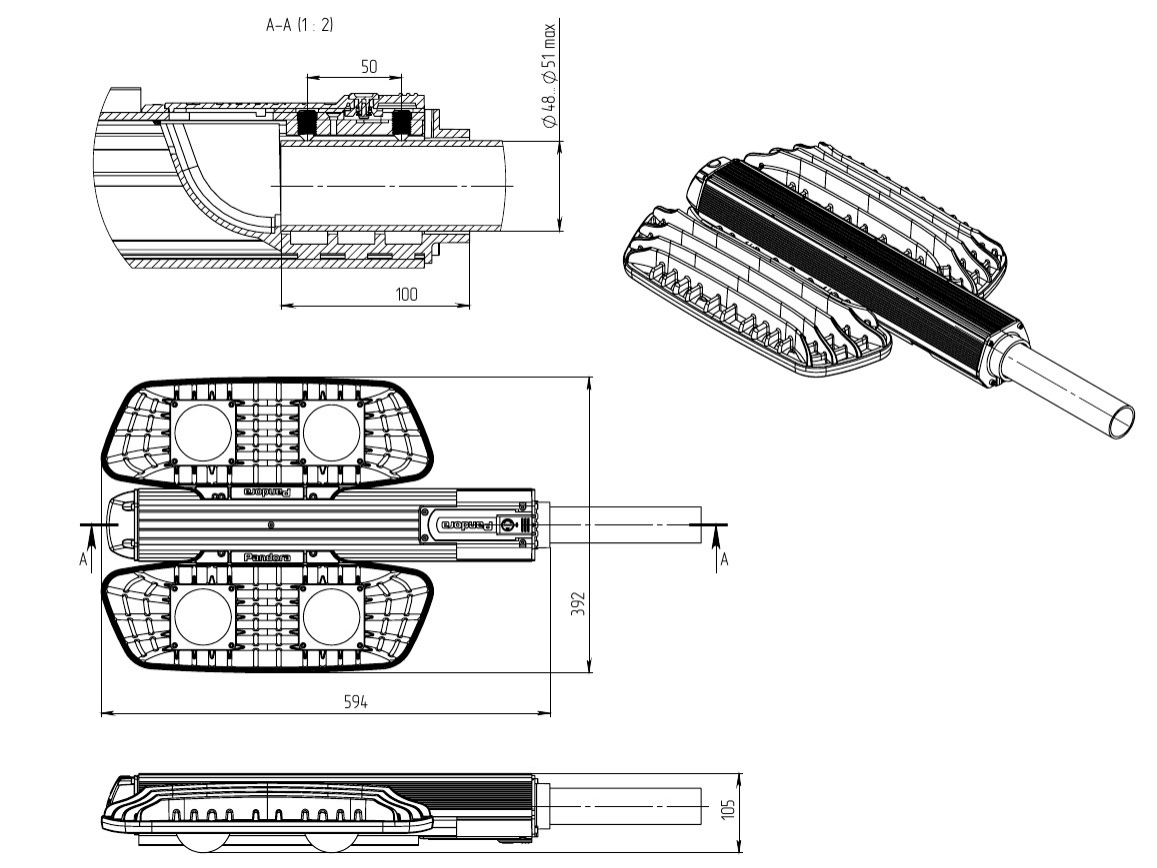

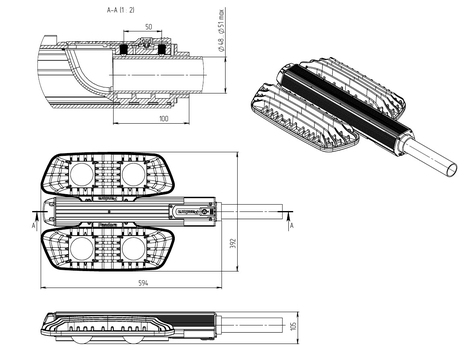

ГАБАРИТНЫЕ РАЗМЕРЫ
