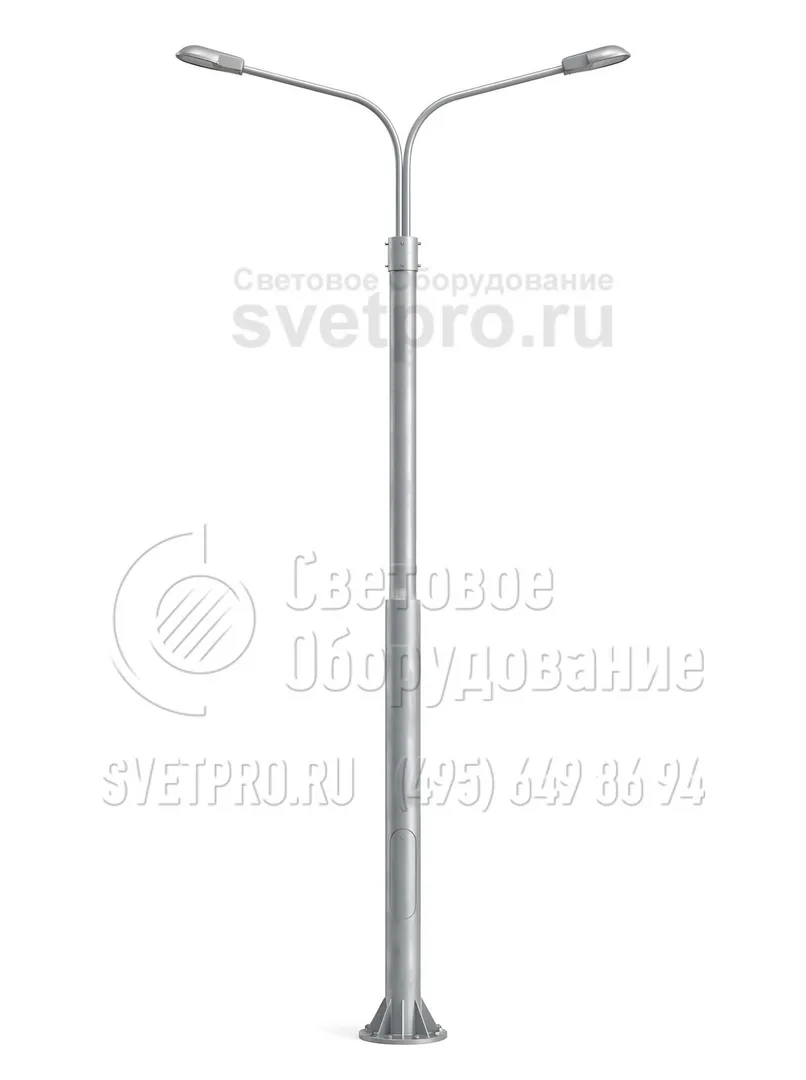

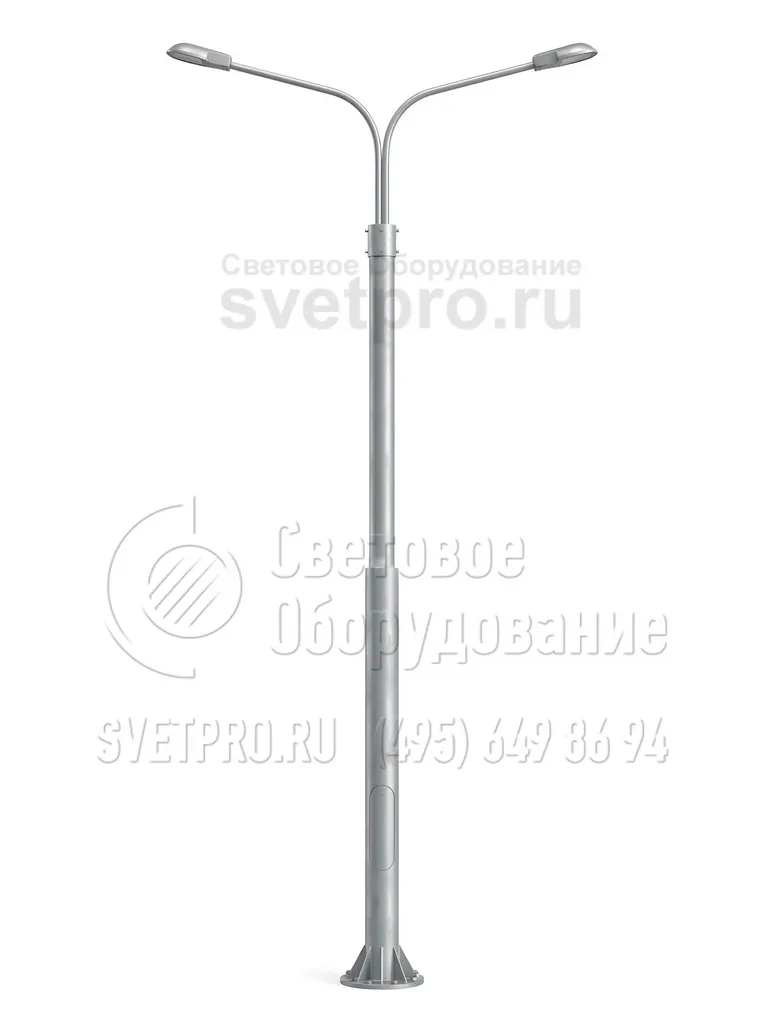

СФ-700-9 Опора силовая фланцевая трубчатая высота 9 метров
Область применения: |
|
Назначение: |
|

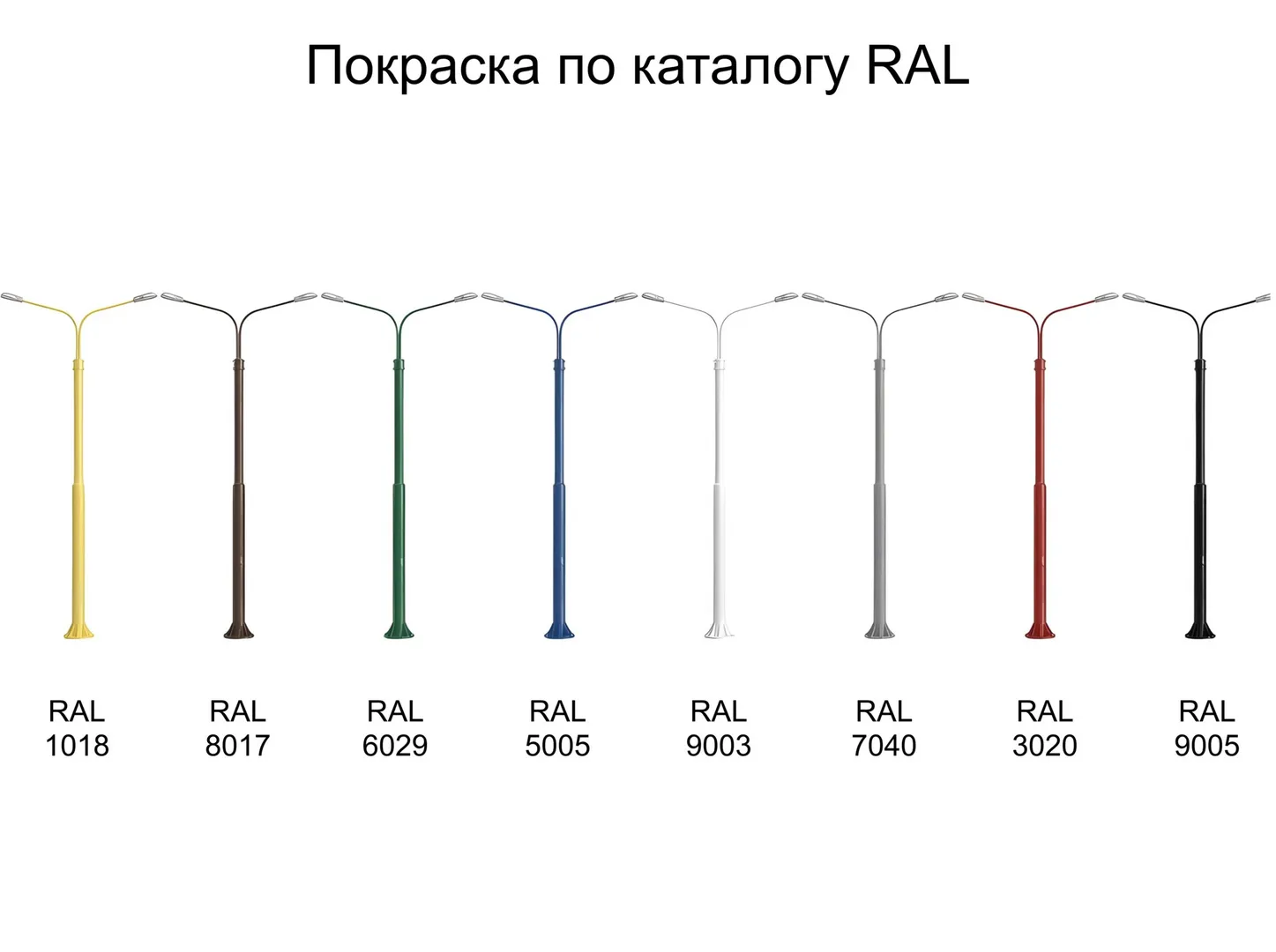

Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | СФ-700-9 |
Установка: | На железобетонные фундаменты или трубчатую закладную деталь фундамента |
Количество крепежный отверстий: | 8-12 |
Материал: | Трубный прокат |
Размер фланца: | 420 мм |
Нижний диаметр: | 273 мм |
Верхний диаметр: | 219 мм |
Вес: | 489 кг |
Высота: | 9 м |
Форма опоры: | Трубчатая |
Подвод кабеля: | Верх |
как выбрать опору?

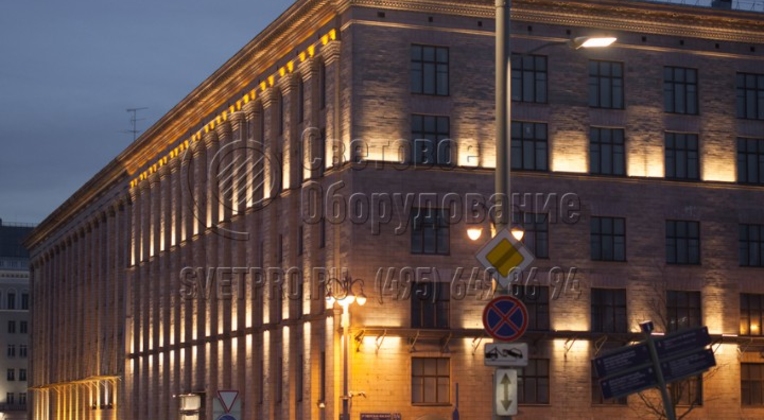

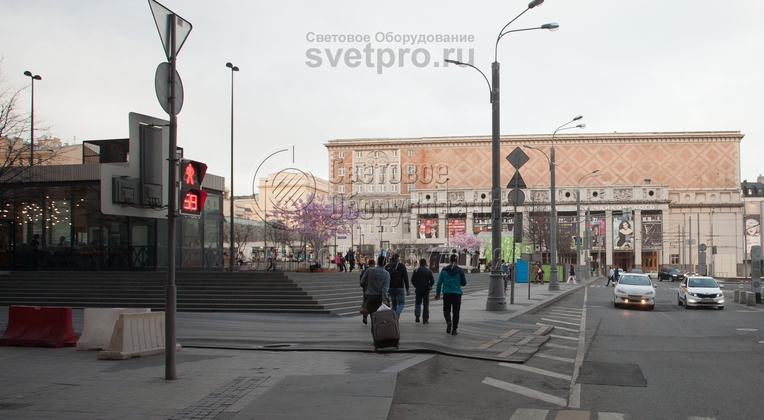

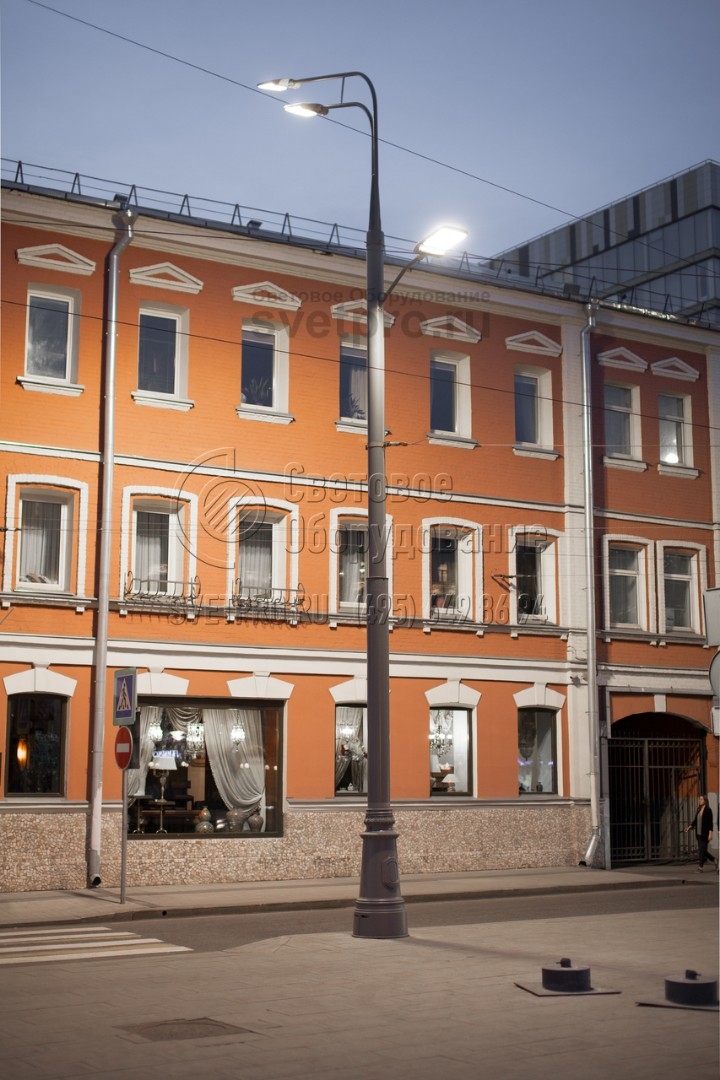

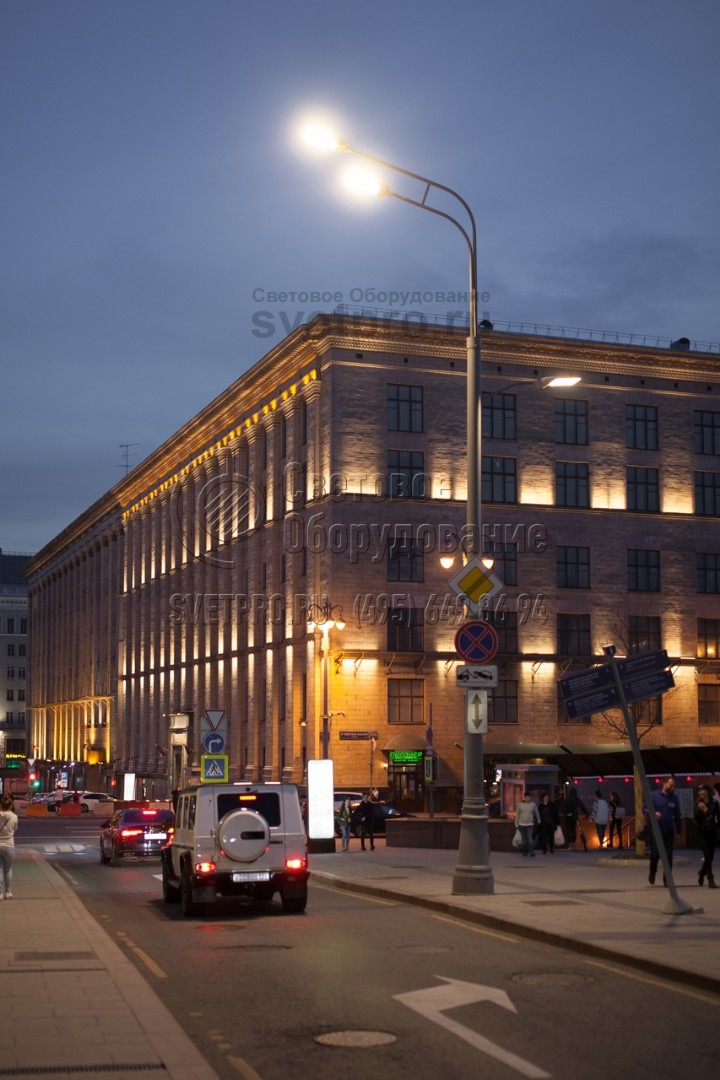

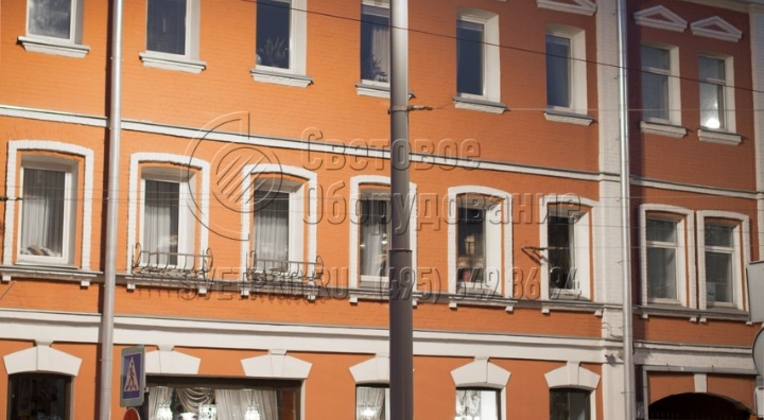

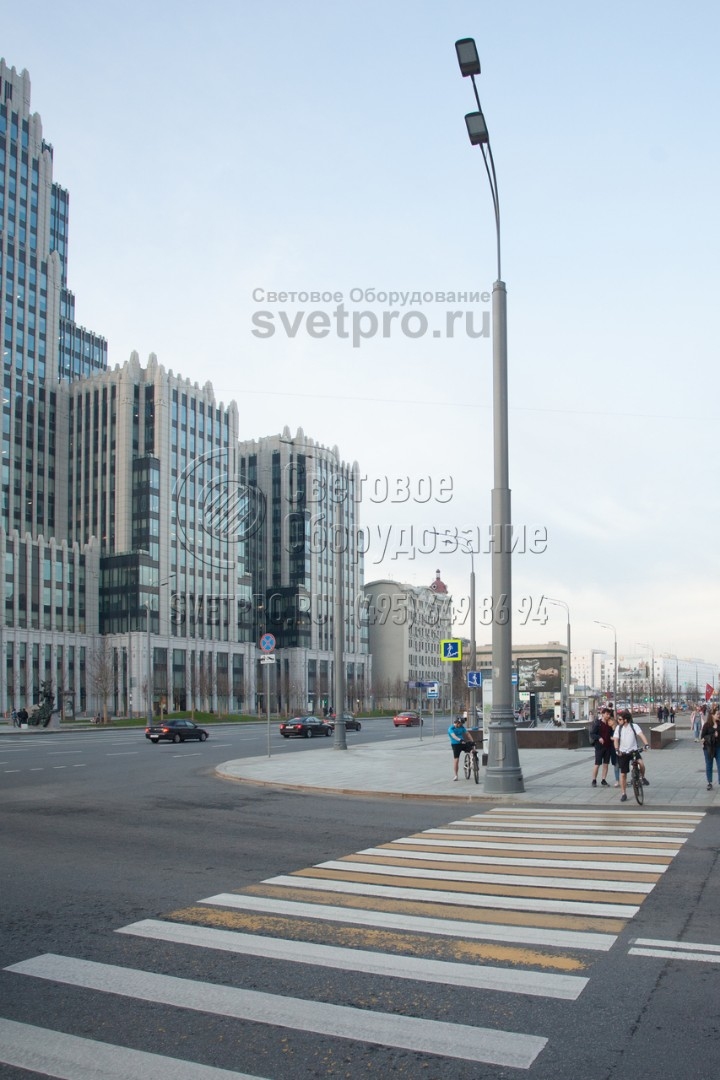

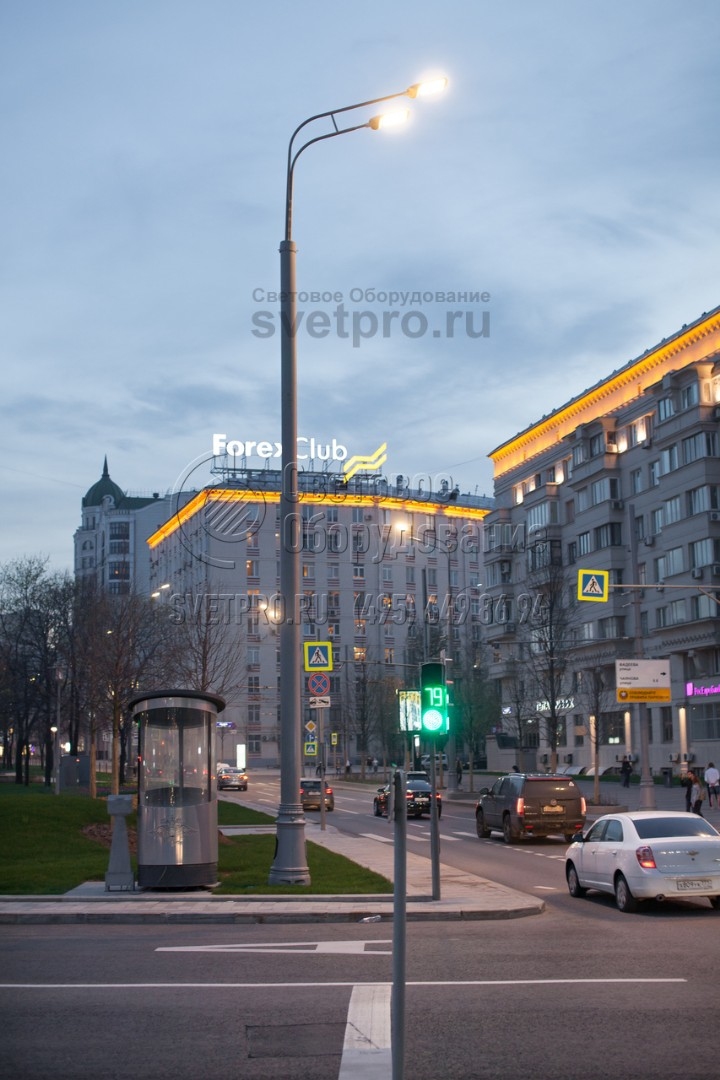

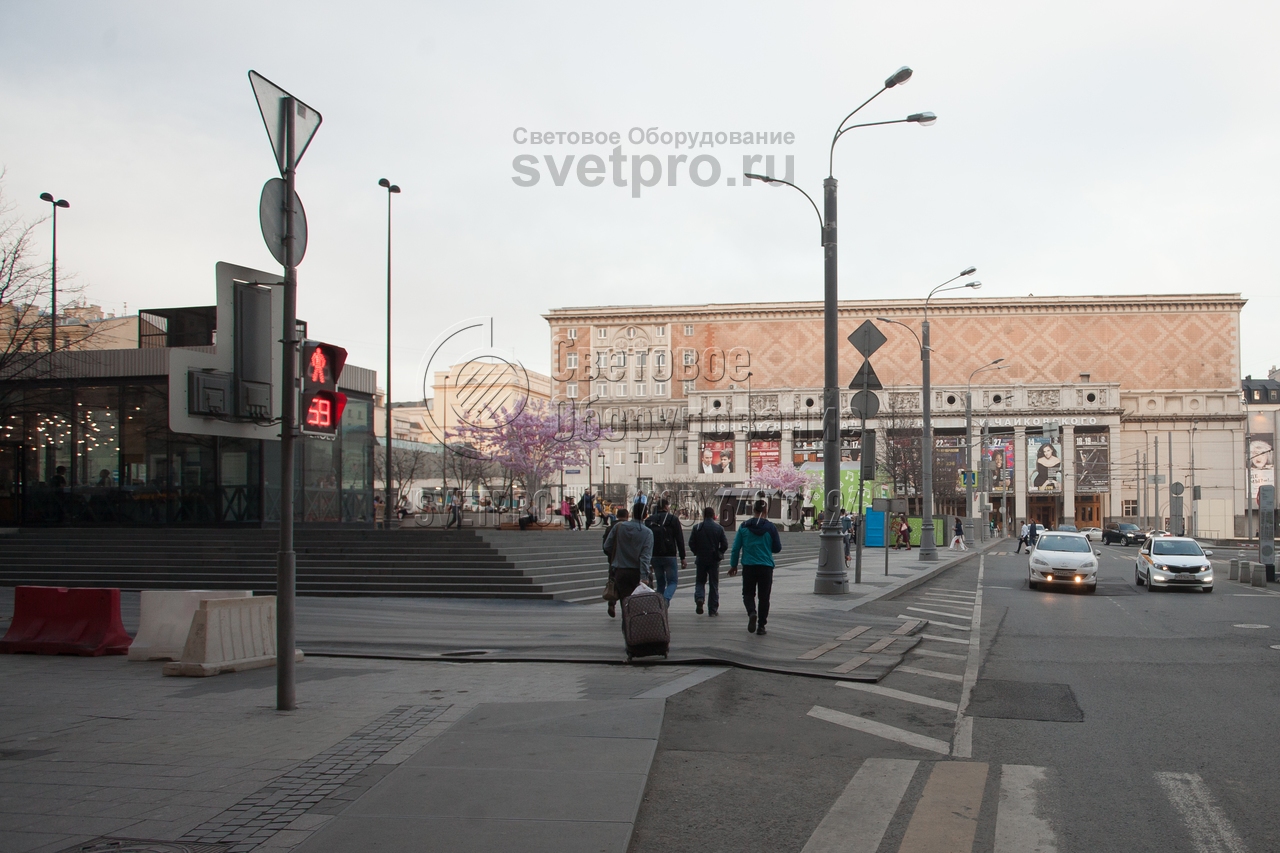

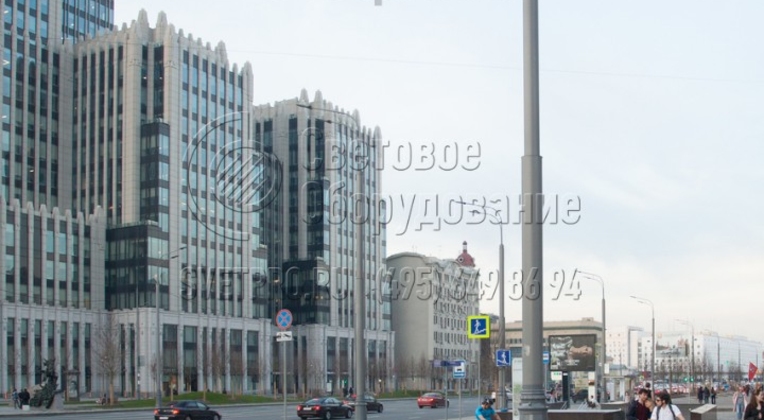

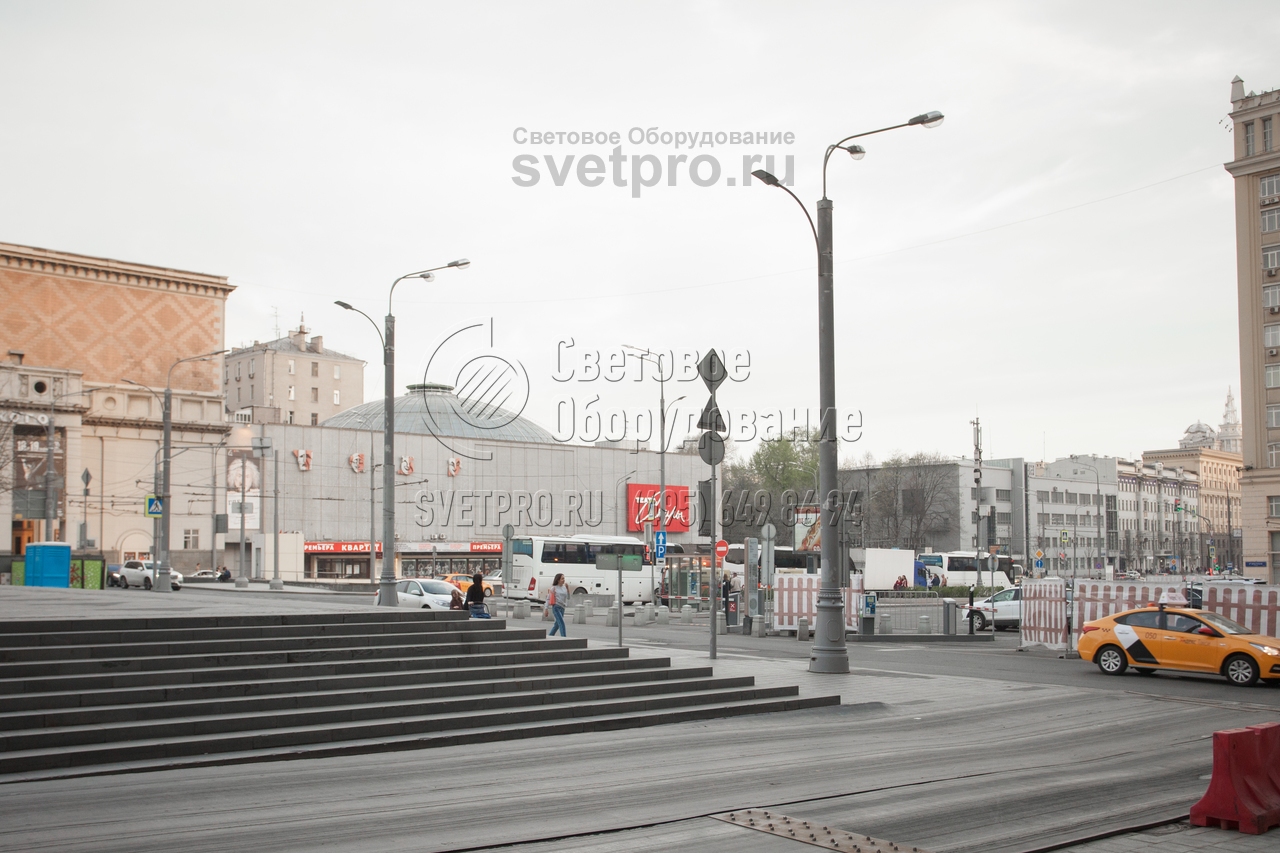

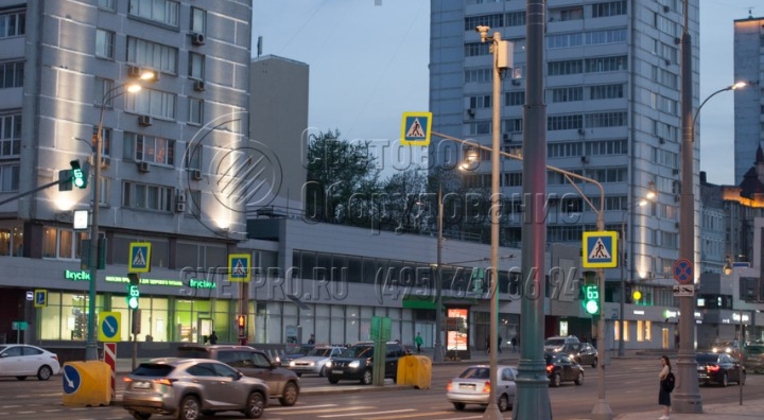

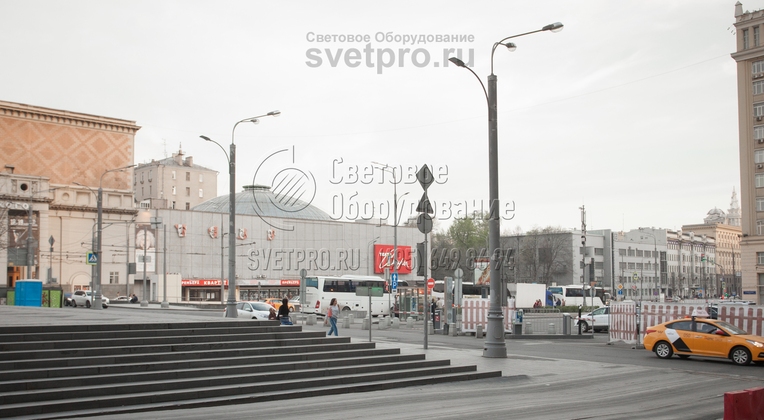

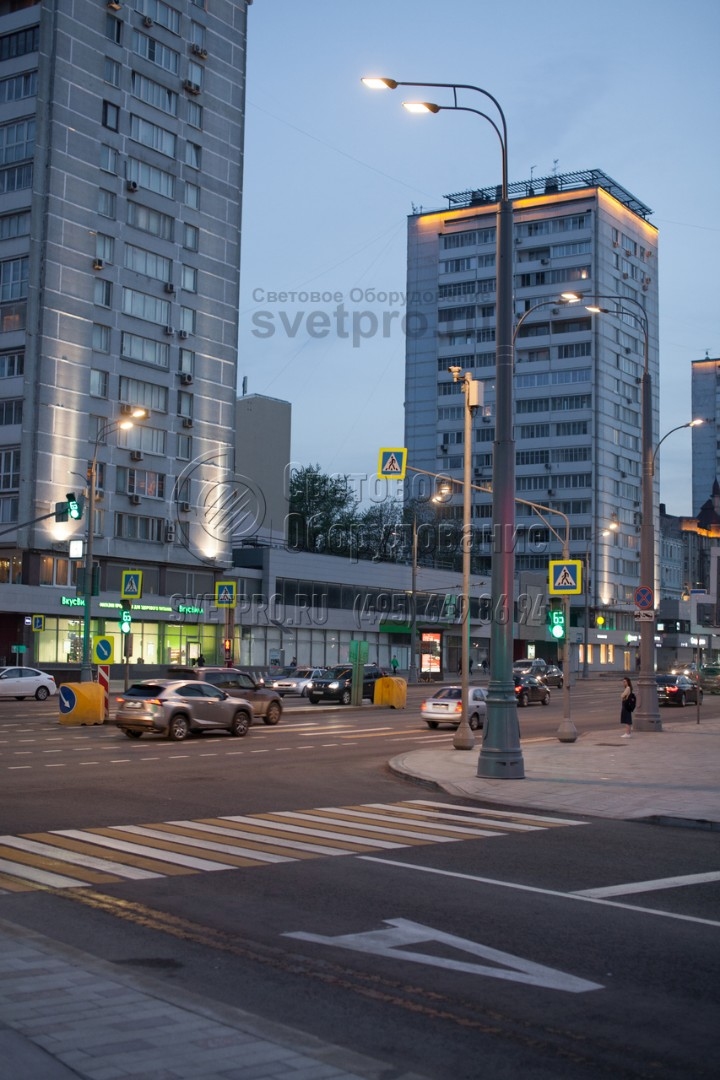

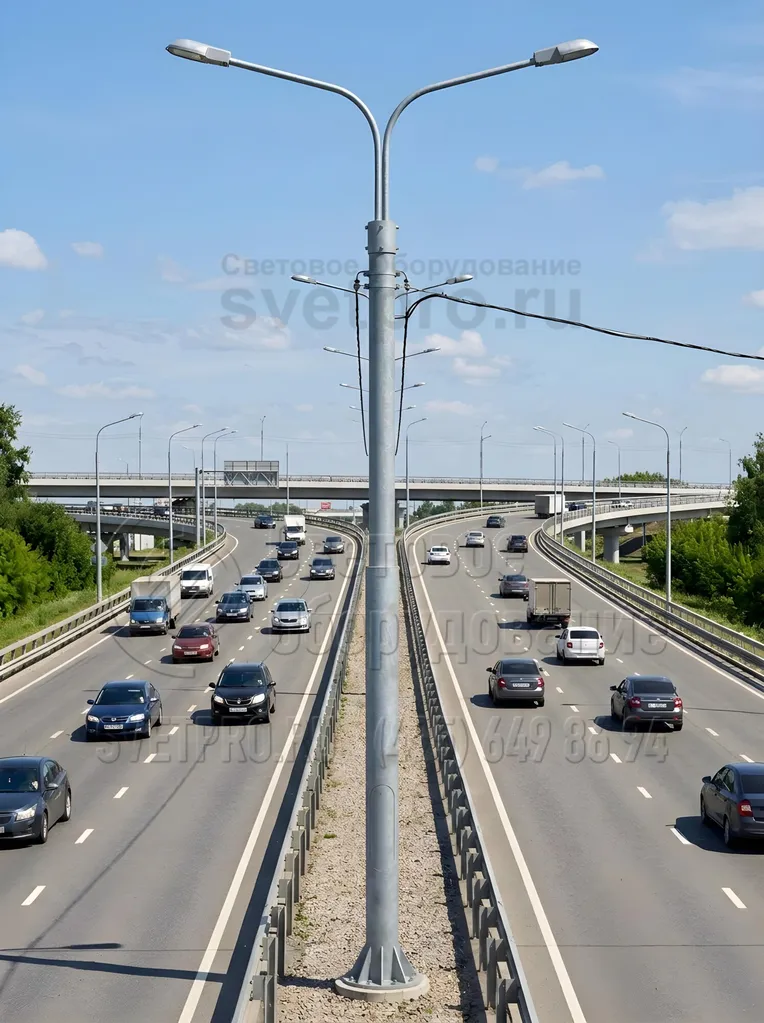

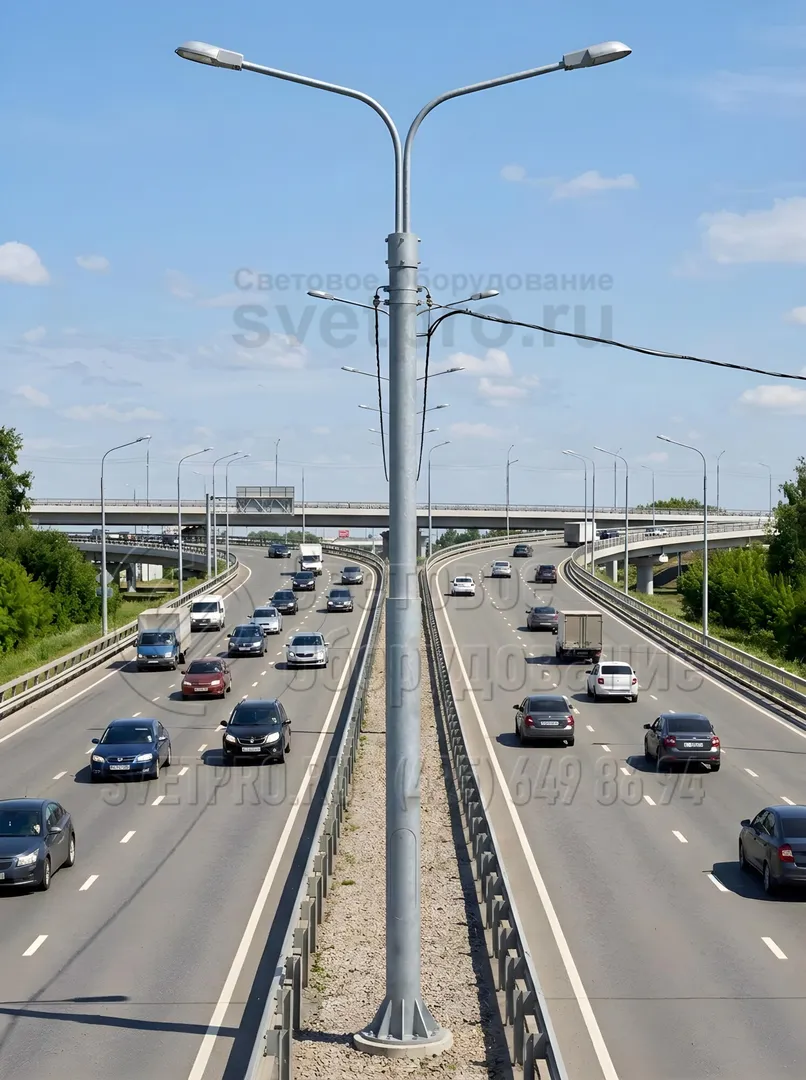

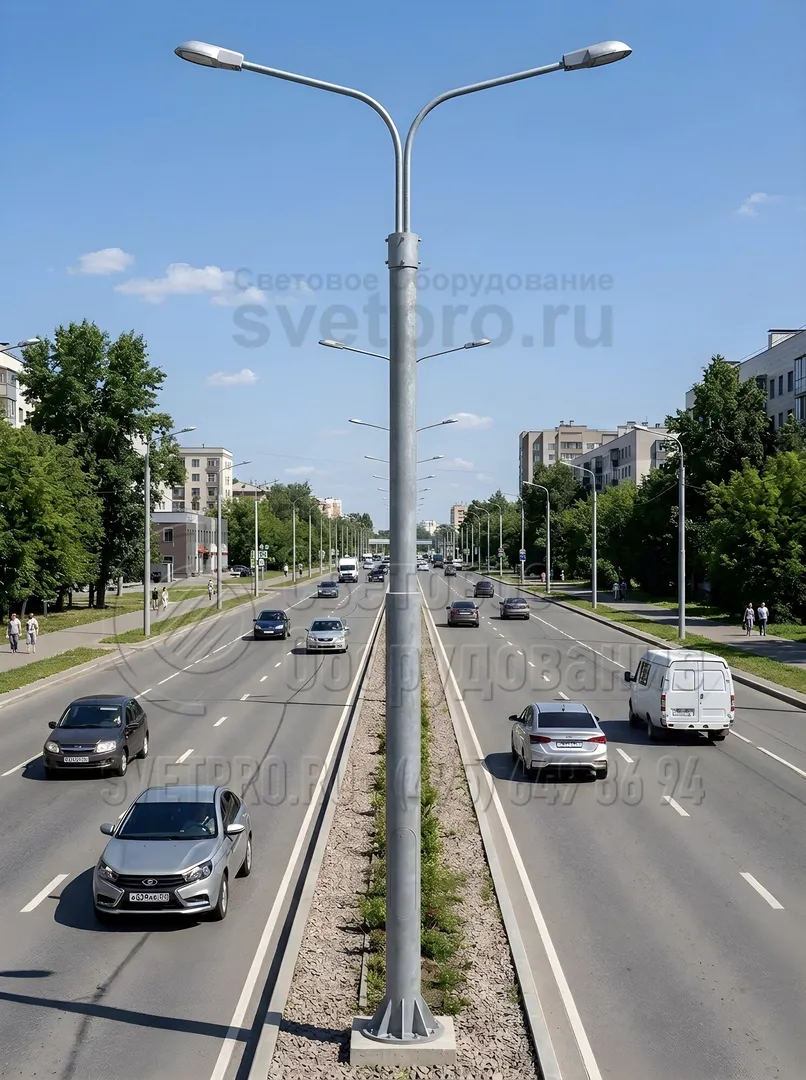

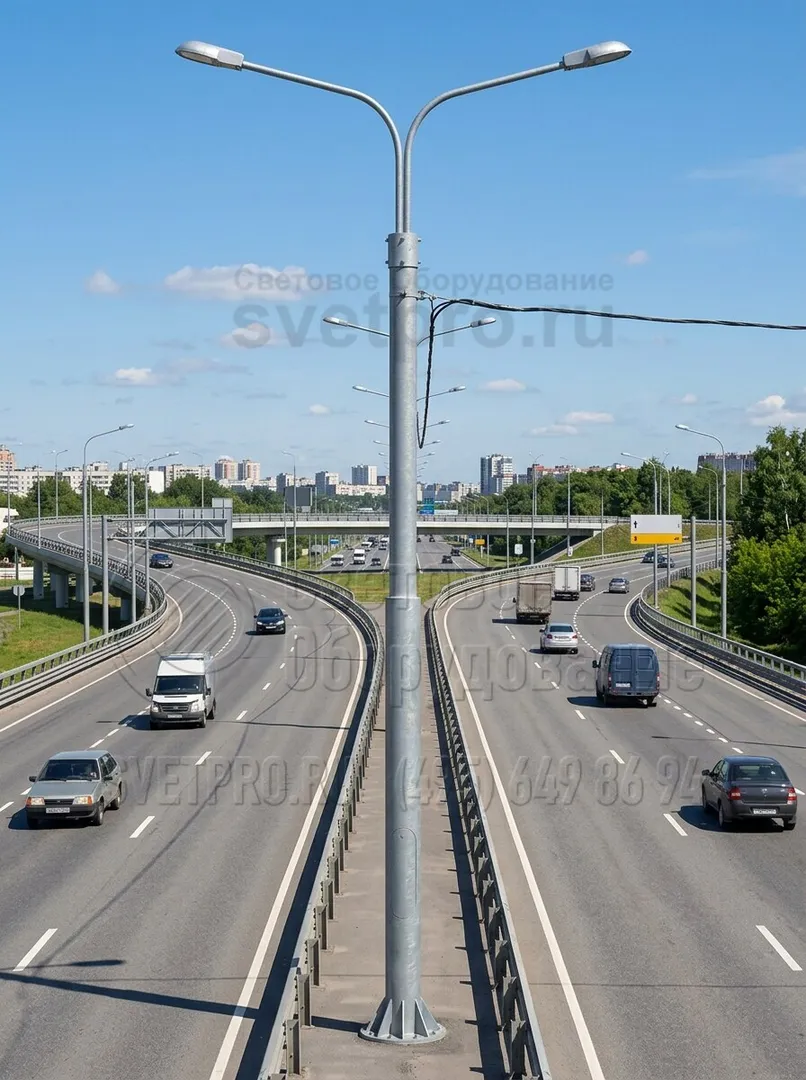

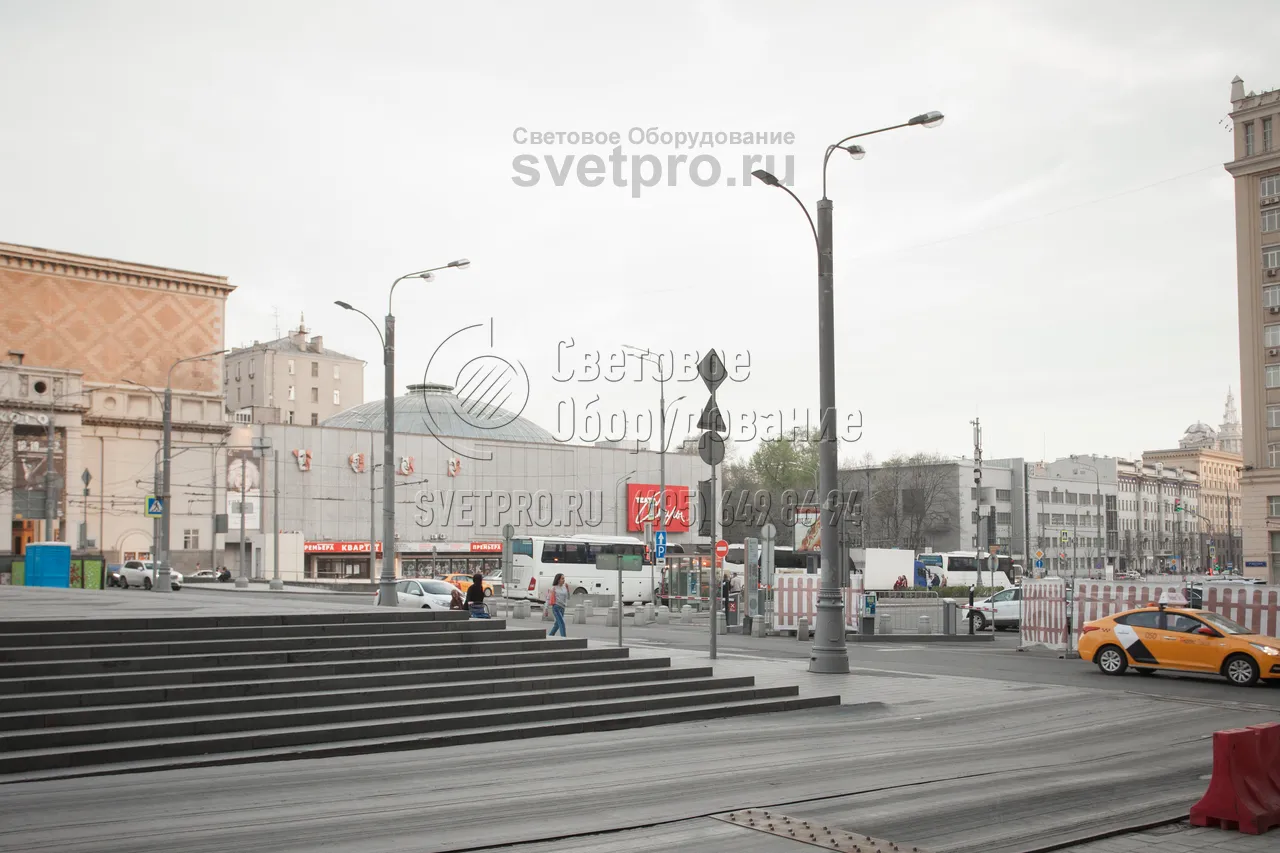

Фото с объектов

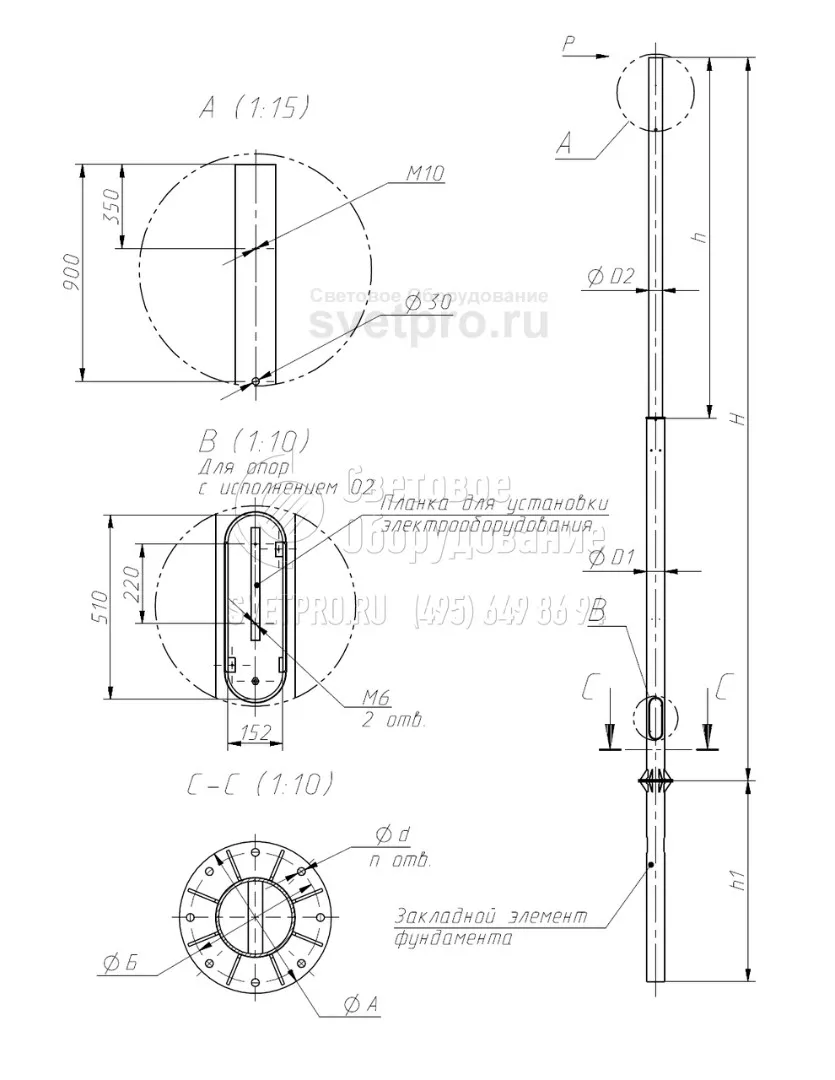

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм | d, мм | n, мм | А, мм | Б, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
СФ-700-9,0-01**-ц | ЗФ-20/12/Д372-2,5-б | 489 | О3, П3 | 700 | 9000 | 2500 | 4000 | 273 | 219 | М20 | 12 | 420 | 372 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота закладного элемента фундамента
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
ОПИСАНИЕ
Фланцевая силовая опора СФ-700-9 способна выдерживать значительные нагрузки до 700 кг, что позволяет устанавливать ее для подвеса СИП, воздушной прокладки кабельных сетей, организации освещения в регионах с неблагоприятным климатом. Опорные столбы устанавливаются в районах жилой застройки, на территории промышленных предприятий, спортплощадок и других объектах городской инфраструктуры.
Для изготовления опор используется трубчатый прокат из качественной стали. Поверхность металла обрабатывается горячим цинкованием, что обеспечивает надежную защиту всего изделия от проникновения и развития ржавчины, воздействия внешних неблагоприятных факторов среды. Благодаря защитному покрытию опора может служить до 30 лет, не требуя специального обслуживания при эксплуатации.
Установка девятиметровой конструкции выполняется на закладной фундамент. Опорный столб соединяется с металлическим закладным элементом посредством фланца, расположенного внизу.
