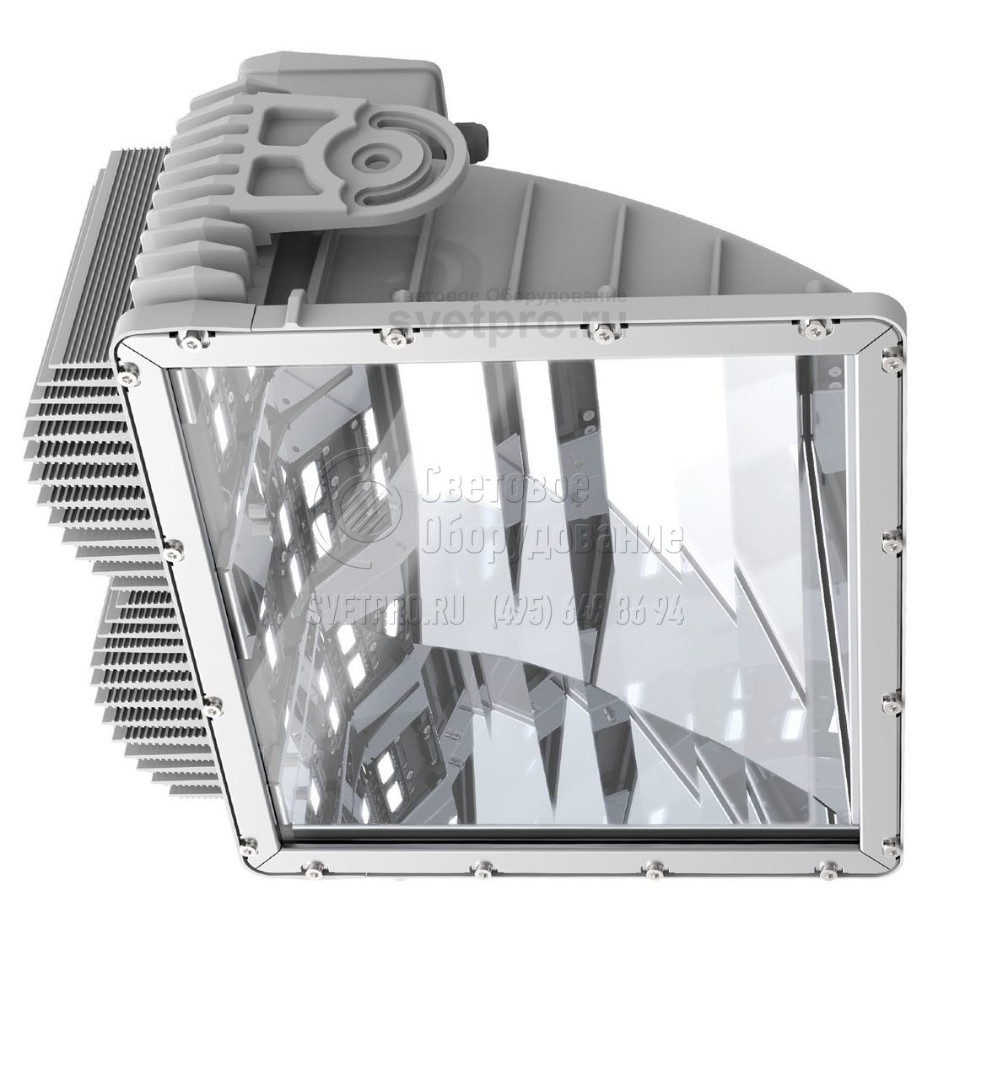

Pandora LED 870AS-240 Прожектор светодиодный
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 150-265 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | У1 |
Артикул производителя: | Pandora LED 870AS-240 |
Мощность: | 228 Вт |
Гарантийный срок: | 5 лет |
Индекс цветопередачи: | 70 Ra |
Цветовая температура: | 4300/5100/5600 К |
Световой поток: | 28296 лм |

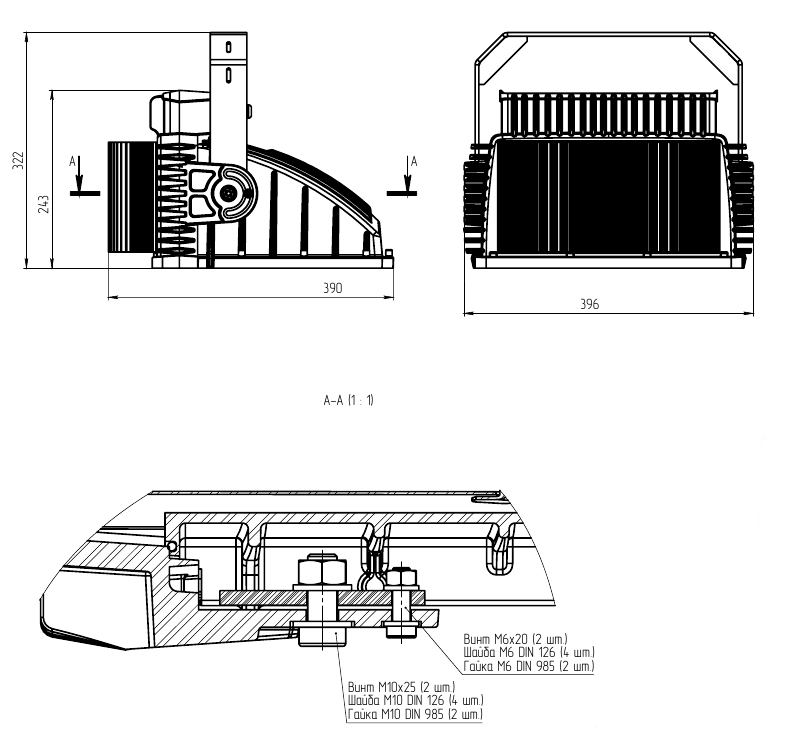

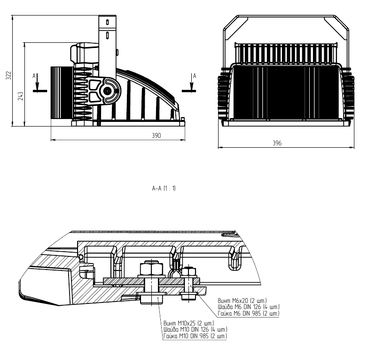

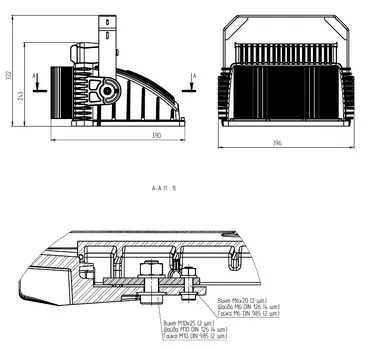

Габаритные размеры: | см. таблицу |
Производитель «Pandora LED», Россия
ОПИСАНИЕ
Осветительные приборы Pandora LED 870AS-240 применяют для освещения наружных производственных площадок, спортивных сооружений (открытого типа и расположенных в специально оборудованных комплексах).
Модель может размещаться на конструктивных элементах прилегающих построек, специально оборудованных конструкциях. Фиксирующий элемент – скоба (кронштейн). Возможна его предварительная установка на опорной части и последующее закрепление прожектора.
Четыре светодиодные матрицы и блок питания позволяют получить до 28 296 лм света. Плавно регулируя мощность (до 228 Вт), изменяют величину светового потока. Угол раскрытия – 30о (тип КСС «К»). Наличие отражателя обеспечивает КПД≥82 %. Его фасетчатая поверхность минимизирует ослепление. Комфортность свету придает отсутствие пульсаций, корректная цветопередача (Ra70) и выбор цветовой температуры: 4300 К, 5100 К, 5600 К. Блок питания предотвращает проблемы, вызываемые нестабильностью сети. Управление работой в версиях основано на наличии индивидуального программируемого контроллера или применении группового варианта.
Радиаторы светильника Pandora LED 870AS-240 являются одной из ступеней по защите от перегрева. Как и корпус, они защищены от действия агрессивной среды полимерсодержащим окрашиванием. Герметичность IP65 предотвращает попадание в оптическую часть воды и пыли.
Преимущества
- высокая базовая светоотдача (светоэффективность)
- корректная цветопередача, бесшумность во время работы
- отсутствие стробоскопического эффекта,
- устойчивость к вибрации
- стабильность светового потока в течение многих лет эксплуатации и во всем диапазоне питающих напряжений
- устойчивость к внешним механическим воздействиям, вибрациям и вандализму
- имеет широкий диапазон рабочих температур и многоступенчатую защиту от перегрева светодиодных модулей.
Для защиты органов зрения все переключения мощности светильника производятся плавно.
Руководство по монтажу
Конструкция светильника предусматривает возможность снятия его со скобы путем откручивания двух осевых и ослабления двух фиксирующих болтов, находящихся на торцах светильника, для облегчения процедуры установки. Штатной является установка светильника креплением вверх. Допускается установка скобы в любом другом положении с учетом надежности и безопасности крепления к несущей конструкции, при этом требуется учитывать возможности помехи распространению света.
Конструкция светильника позволяет вращать его на 360 градусов относительно закрепленной скобы.
После установки угла поворота необходимо надежно затянуть фиксирующие болты.
Пример записи обозначения светильников при их заказе или в документации изделия:
Pandora LED 870AS-240/5100
Pandora LED – наименование светильника
870 – номер модели светильника в заводской программе выпуска
AS – тип оптической камеры
240 – максимальная потребляемая мощность
Комплектность поставки
Светильник - 1шт.
Паспорт, руководство - 1шт.
Упаковка - 1шт.
Технические характеристики
Световой поток, Lm | 28296 |
Потребляемая мощность, W | 228 |
Напряжение питания, V | 150-265 |
.Тип питающей сети | однофазная, перем. тока |
Допустимый диапазон частоты питающей сети, Гц | 47-63 |
Минимальная энергоэффективность , Lm/W | 123 |
Индекс цветопередачи, Ra | 70 |
Наличие дистанционного управления BlueTooth 4.0 (70м;GPS/Глонасс) | - |
КСС | асимметричная |
Угол раскрытия светового потока, град. | 30 |
Степень защиты (IP) | 65 |
Коэфф. мощности, не менее | 0,98 |
Номинальный пусковой ток, А | 12 ,5* |
Длительность импульса, сек. | 0,05 |
Световая эффективность светильника, лм/Вт, не менее | 123 |
Оптический КПД светильника, не менее, % | 82 |
Вид климатического исполнения | У-1 |
Крепление | кронштейн в комлекте |
Наличие датчика освещенности | - |
Диапазон рабочих температур, °С | от - 45 до + 45 |
Масса(кг) | 12,9 |
Габаритные размеры ВхШхГ(мм) | 396x322x390 |
Рекомендуемая высота расположения (м) | 5-12 |
Тип защитного стекла оптики | стекло |
Ресурс работы (ч) | 50 000 |
Количество светодиодных матриц, шт | 4 |
Защита от перегрева | + |
Защита от кратковременных импульсов напряжения | до 2000V |
Защита по длительному перенапряжению | до 400V |
Защиты по выходу | от короткого замыкания |
Цветовая температура, К | 4300, 5100, 5600 |
Цвет | белый |
Автоматическая компенсация деградации светового потока, не менее | 15% |
Работа от постоянного тока в диапазоне V | не хуже 150-350 |
Гарантийные обязательства | 5 лет |

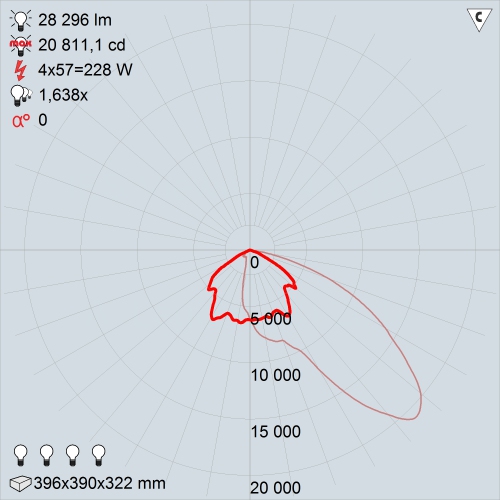

КСС
Обслуживание светильников
Светильник Pandora LED 870AS-240/5100 в дополнительном обслуживании в течение срока эксплуатации не нуждается. В случае выхода из строя светильник подлежит демонтажу и отправке поставщику для ремонта.
Меры безопасности
Запрещается монтировать / демонтировать светильник при подключенном напряжении.
Запрещается эксплуатирование светильника без защитного заземления.
Регулярно проверяйте электрические соединения и целостность электропроводки. Присоединение светильника к поврежденной электропроводке запрещено.
Перед установкой убедитесь в соответствии напряжения питающей сети: ~ 220В.
Запрещается разбирать и ремонтировать светильник. Монтаж светильника должен производиться лицами, имеющими допуск на данный тип работ.
Соответствует техническим условиям ТУ3461-001-55684712-2012 и признан годным к эксплуатации.
