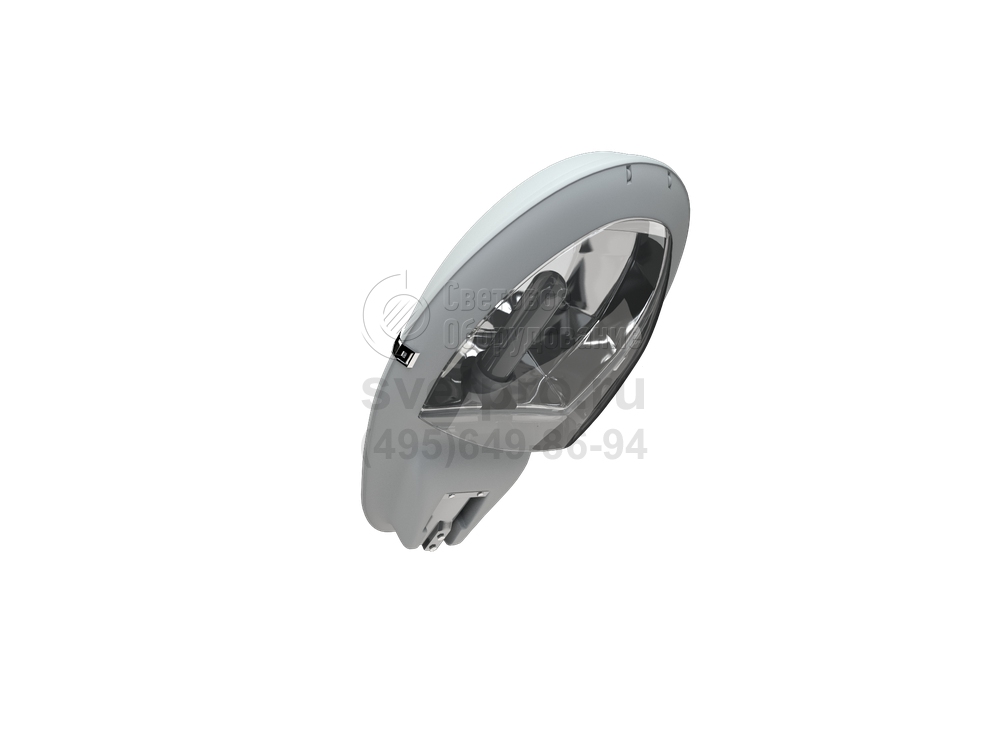

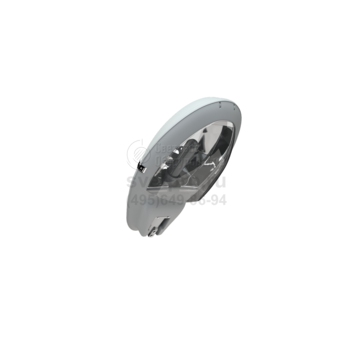

FALCON NTK 70 Консольный светильник

Модель FALCON NTK 70 применяется для освещения транспортных магистралей, внутриквартальных территорий в жилом секторе, площадок и открытых складов производственного назначения.

Изделие устанавливается непосредственно в торец опоры (Ø48 – 60 мм) – торшерный способ монтажа и выносится над освещаемой поверхностью с выбором угла наклона – с использованием консольного кронштейна.

Работу натриевой (150 Вт) или металлогалогенной (150 и 250 Вт) лампы поддерживает пускорегулирующая аппаратура, находящаяся в полости корпуса. В ее состав входит: зажигающее устройство, балласт и компенсационный конденсатор. Наличие ПРА отвлекает около 15% потребляемой мощности (cosϕ>0,85). Тип светораспределения формирует отражатель, изготовленный из анодированного алюминия. Процесс светообразования стабилен при внешней температуре ±40°С.

Порошковое окрашивание, нанесенное на алюминиевый узел крепления, выполняет защитную и декоративную функцию. Ударопрочность корпуса-крышки и рамки с рассеивателем обеспечивает армированный полимер и поликарбонат. Материалы устойчивы к ультрафиолетовым волнам, сопровождающим образование света искусственным и естественным источниками.

Светильник соответствует требованиям безопасности ГОСТ P МЭК 60598-2-3 и ЭМС ГОСТ P 51318-99.
Светильник предназначен для установки на вертикальную или консольную опору диаметром 48-60 мм.

Комплект поставки

Светильник (без ламп), шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1

Установка

Светильник можно устанавливать как на кронштейн, так и на торшерную опору 48÷60 мм.

Конструкция

Крышка-корпус изготовлена из армированного полимера, рамка — поликарбонат. Универсальный узел крепления изготовлен из литого под давлением алюминия. Внутри корпуса расположена быстросъемная плата из полимерного материала с пускорегулирующей аппаратурой. Обслуживание светильника проводится без применения инструмента.

Оптическая часть

Анодированный алюминиевый отражатель. Рассеиватель — светостабилизированный поликарбонат.

параметры

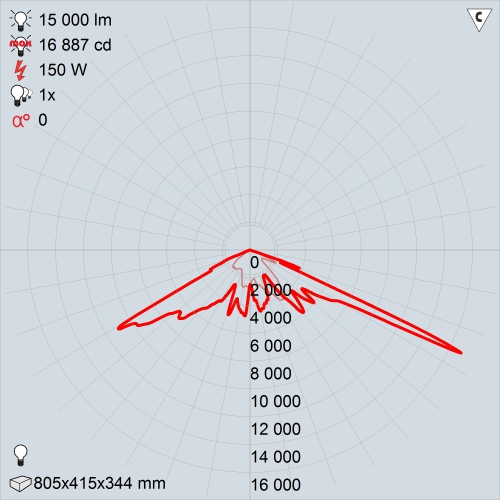

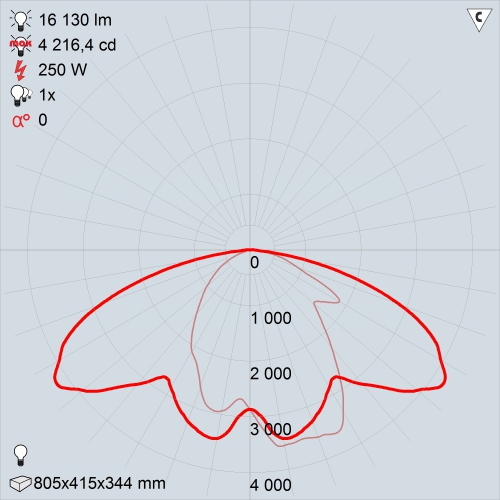

ксс

FALCON NTK 70 250	FALCON NTK 70 S150

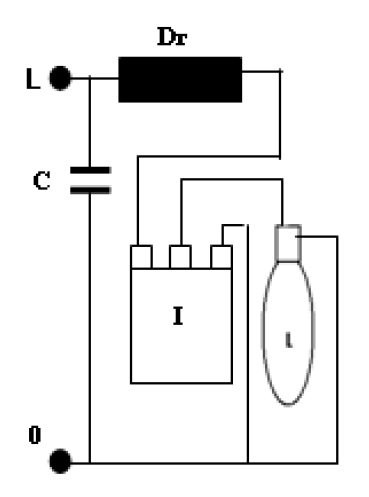

Схема электрических соединений

Dr - балласт L - лампа I – зажигающее устройство С – компенсационный конденсатор
