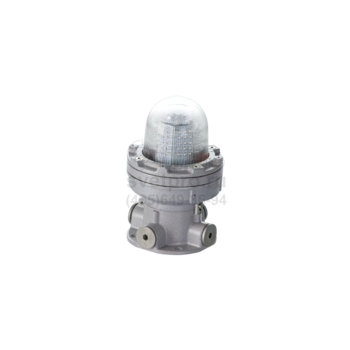

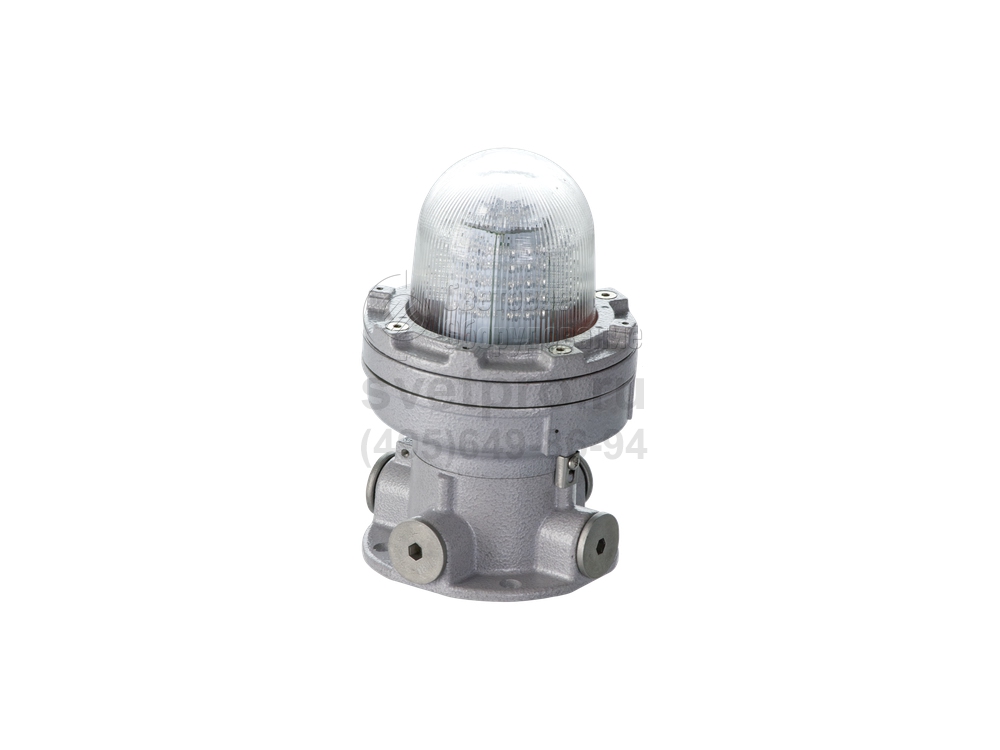

FLASH LED Взрывозащищенный светосигнальный светильник
Область применения: |
|
Назначение: |
|
Мощность: | 5 Вт |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP66 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | FLASH LED |
Гарантийный срок: | 3 года |
Индекс цветопередачи: | >70 Ra |
Световой поток: | 500 лм |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы FLASH LED применяются на стационарных нефтегазовых объектах и передвижных судах и платформах для транспортировки топлива.
Фиксация на горизонтальной поверхности осуществляется винтами через отверстия основания корпуса. При использовании распределительных коробок, возможно одновременное подключение групп светильников.
На получение светового потока 500 лм расходуется 5 Вт электроэнергии, потребляемой от стандартной сети (перепады напряжения не более 10%),или от источника с постоянным параметром – 24 В. Активность потребления мощности характеризует cosϕ>0,96. Модель выполнена в 4-х разновидностях цвета исходящего света: красный, желтый, зеленый, синий. Каждая из них имеет также версию, дополненную звуковым сигналом. Изделие соответствует 1 уровню взрывозащиты, который обеспечен взрывонепроницаемой оболочкой и защитой от воспламенения пыли.
Степень защиты от проникновений извне соответствует IP66. Область объединения рассеивателя с корпусом уплотнена и надежно прижата. Корпус отлит из алюминиевого сплава, рассеиватель выполнен из боросиликатного стекла. Корректность эксплуатации сохраняется при температуре среды: -60°С – +55°С.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Светильник может быть установлен на поверхность из нормально воспламеняемого материала.
Светильники, предназначенные для эксплуатации на судах с классом Российского Морского Регистра Судоходства (в дальнейшем РС), должны быть изготовлены и испытаны под его техническим наблюдением.
Комплектность поставки
Светильник в сборе – 1 шт.
Технический паспорт – 1 шт.
Упаковка – 1 шт.
Кабельный ввод заказывается отдельно и не входит в комплект поставки.
Установка

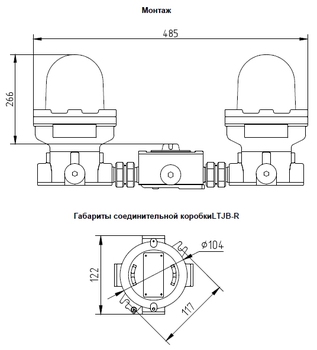

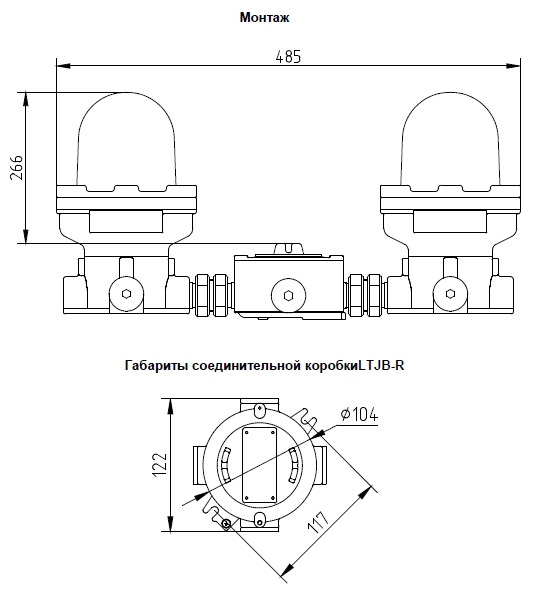

С помощью четырех болтов М10 на горизонтальную поверхность. Возможен групповой монтаж светильников с использованием распределительных коробок.
Конструкция
Светильник состоит из корпуса, изготовленного из литого алюминиевого сплава без примесей меди, в котором смонтирован светодиодный модуль, источник питания и винтовые клеммные зажимы для подключения питания. Сферический рассеиватель соединен с корпусом посредством прижимной крышки, образуя герметичное взрывонепроницаемое соединение.
Оптическая часть
Рассеиватель из закаленного ударопрочного боросиликатного стекла.
Характеристики
Взрывозащита обеспечивается видом защиты «взрывонепроницаемая оболочка «d», «оборудование с видами взрывозащиты от воспламенения пыли «t». Светильник может комплектоваться пьезозвуковым излучателем с видом взрывозащиты «ib». Зоны применения: по газу – 1, 2; по пыли – 21, 22 по ГОСТ Р МЭК 60079. Подключение: винтовые клеммные зажимы, 3х1,5-4 мм2 (L+N+PE). Предусмотрено транзитное подключение. Отверстия для ввода питающего кабеля: М25х1,5 (4 шт.) Источник питания: встроенный, соответствует ГОСТ Р 51318.15-99 по электромагнитной совместимости (ЭМС). Диаметр вводимого кабеля: бронированный кабель - 9...26 мм; небронированный кабель - 10...20 мм. Заземление: внутреннее и внешнее, винты М5х1,5 из коррозионно стойкой фрикционно безопасной стали. Частота мерцания: 150 раз/мин. Интенсивность звукового сигнала: 120 дБ (R=1 м).
Параметры
PFС | > 0,96 |
AC/DC | Да |
Диммирование | - |
EMC | Да |
Температурный режим | от -60 до +55 C |
Цвет корпуса | серый |
Класс пожароопасности | - |
Коэффициент пульсации | - |
Ударопрочность | IK08/7 Дж |
Класс энергоэффективности | A+ |
Пусковой ток | - |
Блок аварийного питания | - |
Взрывозащита по газу (Зоны) | 1 |
Взрывозащита по газу (Вид) | Ex d |
Взрывозащита по газу (Группы оборудования) | IIC |
Взрывозащита по газу (Температурный класс) | T6 |
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Ввод кабельный взрывозащищенный М25х1,5 LT-KBAO2MBNS | 4 | 2327002880 | 0.2 |
Ввод кабельный взрывозащищенный М25х1,5 для небронированного кабеля LT-BUE2MBNS | 4 | 4101000030 | 0.5 |

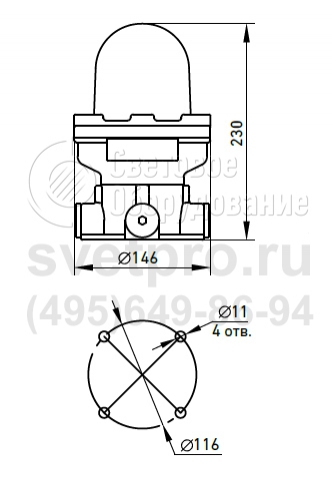

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Световой поток | Мощность | лм/Вт | Диаметр | Высота | Вес | Артикул |
---|---|---|---|---|---|---|---|
FLASH LED-220B Ex | 500 лм | 5 Вт | 100 | 146 мм | 230 мм | 2,500 кг | 4591000030 |
FLASH LED-220BS Ex | 500 лм | 5 Вт | 100 | 146 мм | 230 мм | 2,500 кг | 4591000070 |
FLASH LED-220G Ex | 500 лм | 5 Вт | 100 | 146 мм | 230 мм | 2,500 кг | 4591000020 |
FLASH LED-220GS Ex | 500 лм | 5 Вт | 100 | 146 мм | 230 мм | 2,500 кг | 4591000060 |
FLASH LED-220R Ex | 500 лм | 5 Вт | 100 | 146 мм | 230 мм | 2,500 кг | 4591000010 |
FLASH LED-220RS Ex | 500 лм | 5 Вт | 100 | 146 мм | 230 мм | 2,500 кг | 4591000050 |
FLASH LED-220Y Ex | 500 лм | 5 Вт | 100 | 146 мм | 230 мм | 2,500 кг | 4591000040 |
FLASH LED-220YS Ex | 500 лм | 5 Вт | 100 | 146 мм | 230 мм | 2,500 кг | 4591000080 |
FLASH LED-24B Ex | 500 лм | 5 Вт | 100 | 146 мм | 230 мм | 2,500 кг | 4591000110 |
FLASH LED-24BS Ex | 500 лм | 5 Вт | 100 | 146 мм | 230 мм | 2,500 кг | 4591000150 |
FLASH LED-24G Ex | 500 лм | 5 Вт | 100 | 146 мм | 230 мм | 2,500 кг | 4591000100 |
FLASH LED-24GS Ex | 500 лм | 5 Вт | 100 | 146 мм | 230 мм | 2,500 кг | 4591000140 |
FLASH LED-24R Ex | 500 лм | 5 Вт | 100 | 146 мм | 230 мм | 2,500 кг | 4591000090 |
FLASH LED-24RS Ex | 500 лм | 5 Вт | 100 | 146 мм | 230 мм | 2,500 кг | 4591000130 |
FLASH LED-24Y Ex | 500 лм | 5 Вт | 100 | 146 мм | 230 мм | 2,500 кг | 4591000120 |
FLASH LED-24YS Ex | 500 лм | 5 Вт | 100 | 146 мм | 230 мм | 2,500 кг | 4591000160 |
