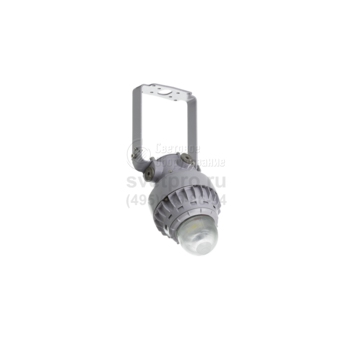

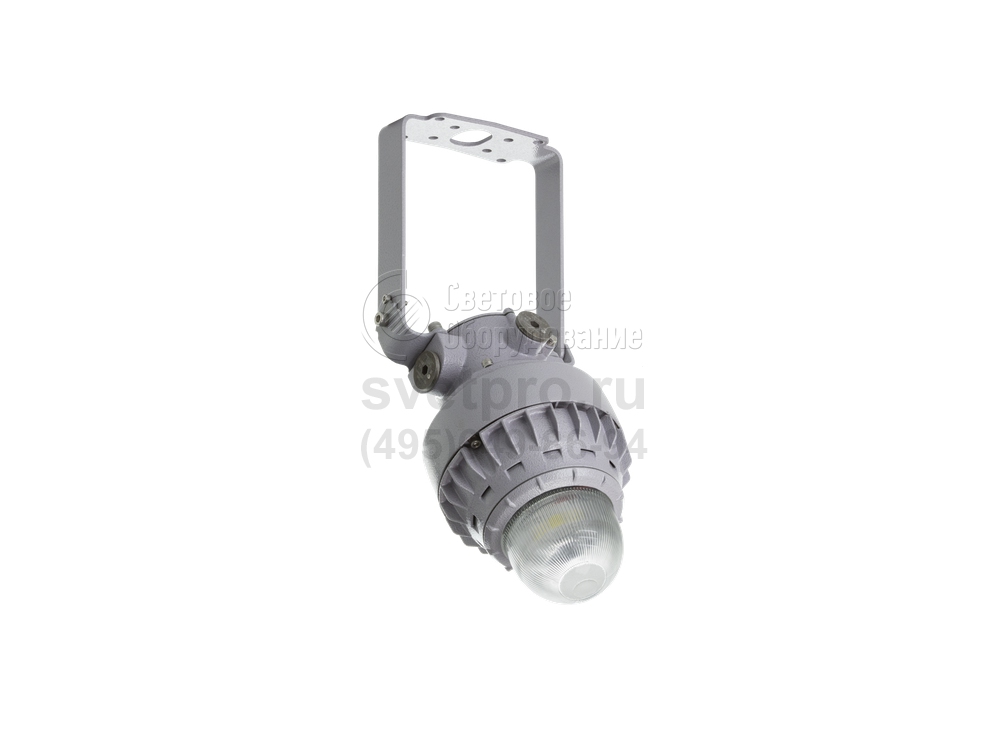

GLOBUS LED Взрывозащищенный светодиодный светильник
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP66 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | GLOBUS LED |
Гарантийный срок: | 3 года |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы GLOBUS LED эксплуатируются на промышленных объектах нефтегазовой отрасли для освещения помещений и установок, на которых выделены взрывоопасные зоны 1 и 2 или зоны 21 и 22.
Выбор способа монтажа учитывается при приобретении изделия. Установка на скобу позволяет выполнять регулировку наклона.
Светильники имеют две версии конструктивного исполнения: с взрывозащищенным кабельным вводом для трубной установки (маркировка G) и изделия для крепления на скобу, имеющие два входных отверстия для одиночного или транзитного монтажа (при поставке закрыты заглушками). Кабельные вводы в данной комплектации – аксессуар. Источник питания, светодиодный модуль и клеммы с винтовым зажатием, расположены в отсеках корпуса. Выбор мощности изделия доступен из значений 20 – 100 Вт, cosϕ>0,96.
Корпус, отлитый из алюминиевого сплава, объединяясь с рассеивателем с использованием винтов, образует взрывонепроницаемую оболочку. Герметичность внутренней полости соответствует степени IP66. Боросиликатное стекло закаленное и ударопрочное. Крепление и метизы выполнены из антикоррозионной стали.
Светильники серии GLOBUS LED предназначены для освещения взрывоопасных зон всех классов помещений и наружных установок предприятий нефтегазовой и нефтехимической отрасли согласно маркировке взрывозащиты
Установка
Универсальный способ крепления на скобе с фиксацией угла наклона светильника. Также предусмотрено крепление на трубу.
Конструкция
Светильник состоит из корпуса, изготовленного из алюминиевого сплава без примесей меди методом литья под давлением. Внутри светильника смонтированы светодиодный модуль, источник питания и винтовые клеммные зажимы. Рассеиватель соединен с корпусом, образуя герметичное взрывонепроницаемое соединение. Светодиодный модуль, источник питания и клеммные зажимы расположены в отдельных взрывобезопасных объемах. Комплекты крепления светильников и крепежные элементы изготовлены из коррозионностойкой стали.
Оптическая часть
Рассеиватель из закаленного ударопрочного боросиликатного стекла. Тип светодиодов: COB.
Параметры
PFС | > 0,96 |
AC/DC | Да |
Диммирование | - |
EMC | - |
Температурный режим | от -60 до +55 C |
Цвет корпуса | - |
Класс пожароопасности | - |
Коэффициент пульсации | - |
Ударопрочность | IK08/7 Дж |
Класс энергоэффективности | - |
Пусковой ток | - |
Блок аварийного питания | - |
Таблица кодов заказа светильников
Название | Световой поток | Мощность | лм/Вт | Диаметр | Высота | Вес | Артикул |
---|---|---|---|---|---|---|---|
GLOBUS LED 20G Ex | 0 лм | 0 Вт | 0 | 175 мм | 298 мм | 3,600 кг | 1388000010 |
GLOBUS LED 30B Ex | 0 лм | 0 Вт | 0 | 175 мм | 298 мм | 3,700 кг | 1388000020 |
GLOBUS LED 20B Ex | 0 лм | 0 Вт | 0 | 175 мм | 298 мм | 3,700 кг | 1388000030 |
GLOBUS LED 100B Ex | 0 лм | 0 Вт | 0 | 210 мм | 353 мм | 4,400 кг | 1388000040 |
GLOBUS LED 100G Ex | 0 лм | 0 Вт | 0 | 210 мм | 3563 мм | 4,300 кг | 1388000050 |
GLOBUS LED 30G Ex | 0 лм | 0 Вт | 0 | 175 мм | 298 мм | 3,600 кг | 1388000060 |
GLOBUS LED 40B Ex | 0 лм | 0 Вт | 0 | 175 мм | 298 мм | 3,700 кг | 1388000070 |
GLOBUS LED 40G Ex | 0 лм | 0 Вт | 0 | 175 мм | 298 мм | 3,600 кг | 1388000080 |
GLOBUS LED 50B Ex | 0 лм | 0 Вт | 0 | 210 мм | 353 мм | 4,400 кг | 1388000090 |
GLOBUS LED 50G Ex | 0 лм | 0 Вт | 0 | 210 мм | 353 мм | 4,300 кг | 1388000100 |
GLOBUS LED 60B Ex | 0 лм | 0 Вт | 0 | 210 мм | 353 мм | 4,400 кг | 1388000110 |
GLOBUS LED 60G Ex | 0 лм | 0 Вт | 0 | 210 мм | 353 мм | 4,300 кг | 1388000120 |
GLOBUS LED 70B Ex | 0 лм | 0 Вт | 0 | 210 мм | 353 мм | 4,400 кг | 1388000130 |
GLOBUS LED 70G Ex | 0 лм | 0 Вт | 0 | 210 мм | 353 мм | 4,300 кг | 1388000140 |
