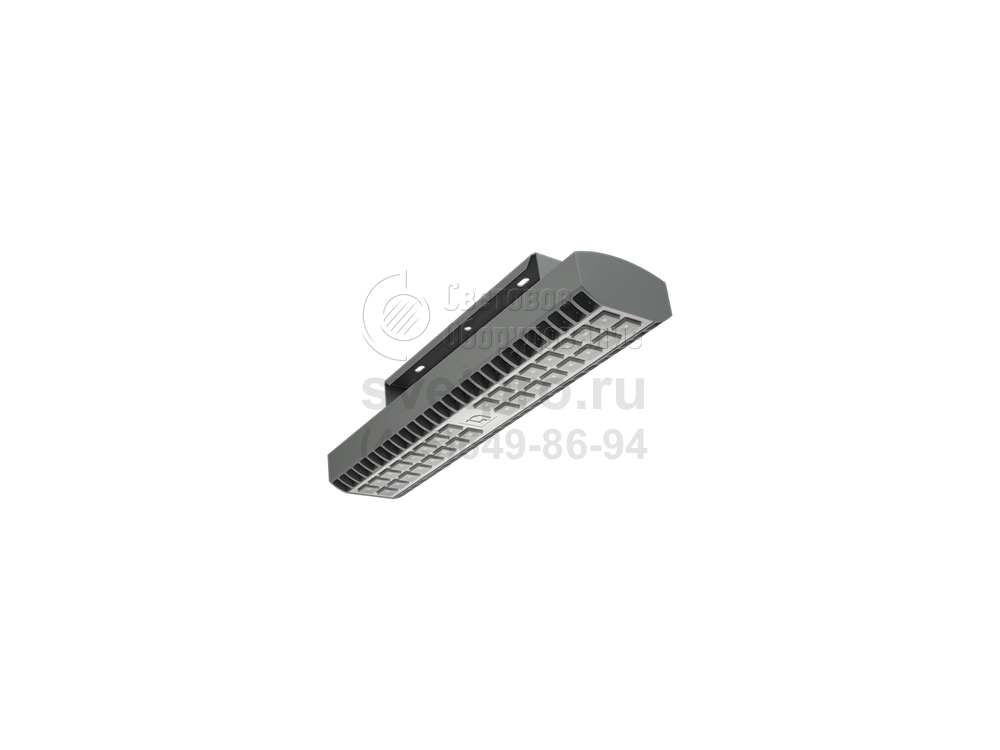

HB LED EX Взрывозащищенный светодиодный светильник
Область применения: |
|
Назначение: |
|
Мощность: | 71-325 Вт |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP66 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | HB LED EX |
Гарантийный срок: | 3 года |
Индекс цветопередачи: | >70 Ra |
Цветовая температура: | 5000 К |
Световой поток: | 7000-30000 лм |

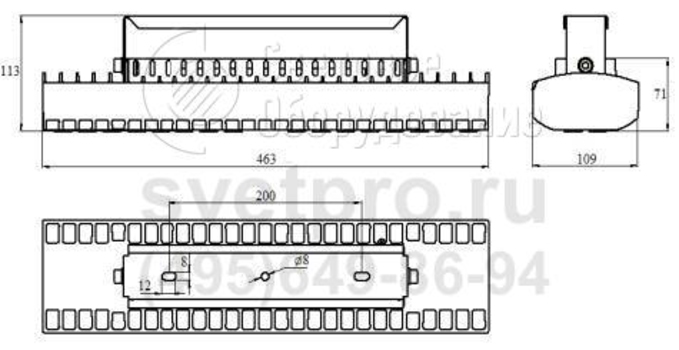

Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы HB LED Ex применяют на объектах предприятий, относимых к нефтегазовой промышленности. Область распространения включает морские платформы по добыче ископаемых и водные средства их транспортировки.
Место, на стене или потолке, выбранное для установки светильника, не должно попадать в зону интенсивного движения воздушно-пылевого потока. Регулировку направления света обеспечивает монтажная скоба.
Световой поток в модификациях от 7000 лм до 30000 лм наращивается объединением модулей, при этом активная мощность изменяется от 71 до 325 Вт (cosϕ>0,95). Для модельного ряда характерен холодный белый свет (5000К), индекс цветопередачи Ra>70 и пульсации <5%. Косинусный тип светораспределения представлен различным углом раскрытия светового потока, формируемым линзами: от 30 до 100 градусов. Подключение в стандартную сеть обеспечивает коннектор, выведенный от встроенного источника питания. Доступно транзитное подключение.
Литой окрашенный алюминиевый сплав корпуса, не содержит меди. Соединительные кронштейны и монтажная скоба – стальные. Светильник сохраняет рабочие характеристики при температуре внешней среды: -60°С – +55°С. Степень герметичности – IP66. Виды взрывозащиты: «nA» и «t».екращена. Запрещается также намеренное изменение конструкции (сверление или т.п.)
Светильник может быть установлен во взрывоопасных зонах помещений и наружных установок согласно классификации гл. 7.3 ПУЭ (шестое издание), регламентирующих применение электрооборудования во взрывоопасных зонах. Окружающая среда может содержать взрывоопасные смеси газов и паров с воздухом категории II.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Светильник может быть установлен на поверхность из нормально воспламеняемого материала.
Светильники могут применяться в помещениях и под навесом на судах, платформах и иных объектах, поднадзорных Российскому Морскому Регистру Судоходства (в дальнейшем РС).
Светильники, предназначенные для эксплуатации на судах с классом РС, должны быть изготовлены и испытаны под его техническим наблюдением.
Комплектность поставки
Светильник в сборе – 1 шт.
Технический паспорт – 1 шт.
Упаковка – 1 шт.
Установка
Крепление на поверхность потолка или стены с помощью стальной монтажной скобы с возможностью варьирования угла наклона светильника.
Конструкция
Светильник в зависимости от мощности может состоять из одного, двух либо трех стандартных светодиодных модулей. Светодиодный модуль имеет корпус, изготовленный из литого алюминиевого сплава без примесей меди, окрашенный краской цвета металлик, в котором смонтированы светодиодные матрицы с вторичной оптикой и источник питания, от которого выведен провод с взрывозащищенным коннектором для подключения к сети.
Оптическая часть
Линзы из ПММА с различными углами рассеивания.
Характеристики
HB LED 76 Ex, HB LED 100 Ex – светильник состоит из светодиодного модуля и стальной монтажной скобы. HB LED 152 Ex, HB LED 200 Ex – светильник состоит из двух светодиодных модулей, двух соединяющих кронштейнов, стальной монтажной скобы и взрывозащищенного коннектора для подведения питания и транзитного подключения. HB LED 228 Ex, HB LED 300 Ex – светильник состоит из трех светодиодных модулей, двух соединяющих кронштейнов, стальной монтажной скобы и взрывозащищенного коннектора для подведения питания и транзитного подключения. Взрывозащита обеспечивается видами защиты «неискрящее оборудование «nA», «оборудование с видом взрывозащиты от воспламенения пыли «t». Зоны применения: по газу –2; по пыли –22 по ГОСТ Р МЭК 60079. Подключение: с помощью взрывозащищенного коннектора, кабель трехжильный 3х0,75~4 мм2 (L+N+PE) c винтовой фиксацией жил. Для модификаций HB LED 152, HB LED 228 предусмотрено транзитное подключение. Источник питания: встроенный, соответствует ГОСТ Р 51318.15-99 по электромагнитной совместимости (ЭМС). Диаметр питающего кабеля: 6-12 мм. Заземление: внутреннее и внешнее, винты М5х1,5 из коррозионно стойкой фрикционно безопасной стали.
Параметры
PFС | > 0,95 |
AC/DC | Да |
Диммирование | - |
EMC | Да |
Температурный режим | от -60 до +55 C |
Цвет корпуса | металлик |
Класс пожароопасности | - |
Коэффициент пульсации | <5% |
Ударопрочность | IK08/7 Дж |
Класс энергоэффективности | A+ |
Пусковой ток | 60 A |
Блок аварийного питания | - |
Взрывозащита по газу (Зоны) | 2 |
Взрывозащита по газу (Вид) | Ex nA |
Взрывозащита по газу (Группы оборудования) | II |
Взрывозащита по газу (Температурный класс) | T6 |

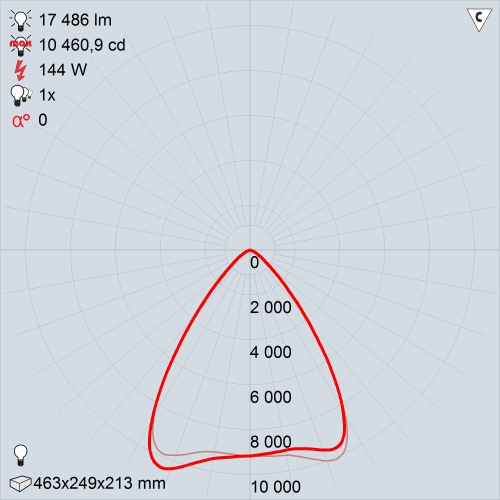

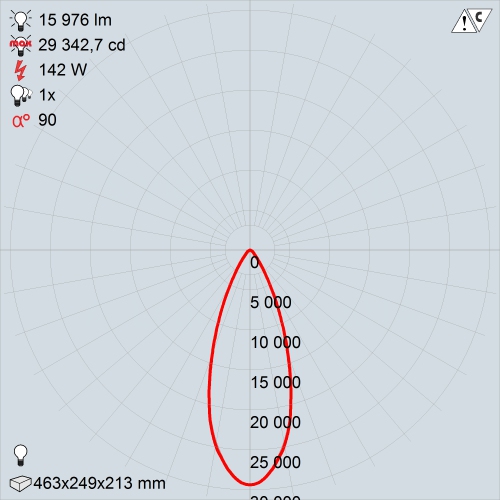

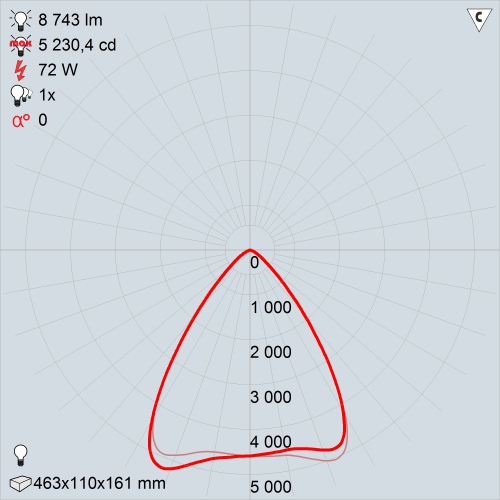

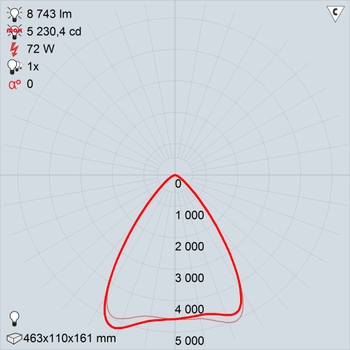

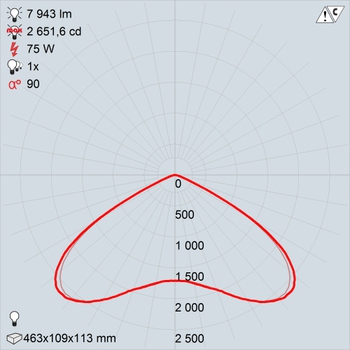

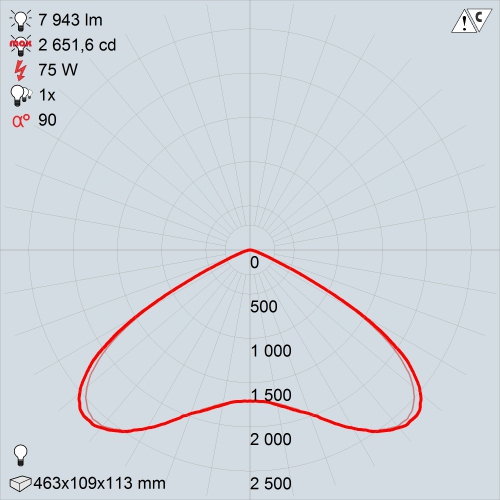

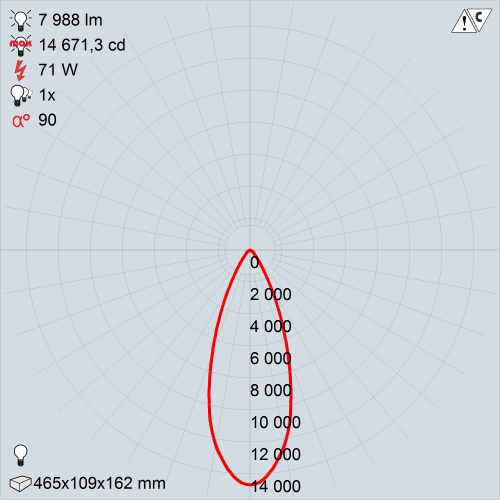

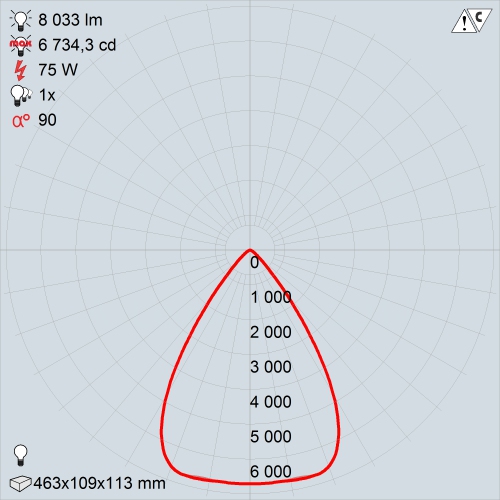

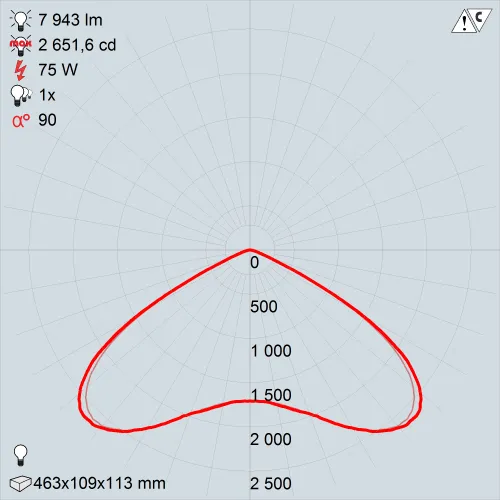

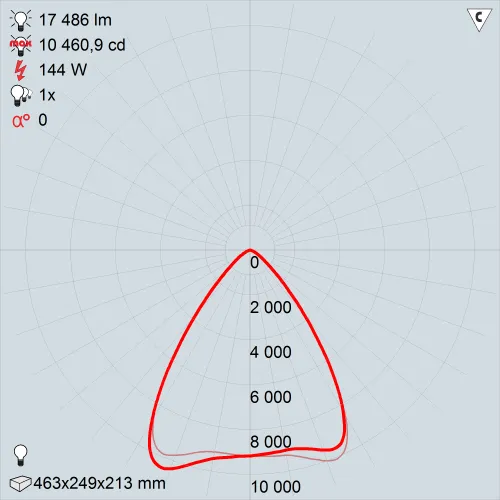

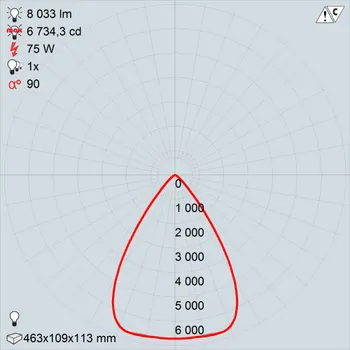

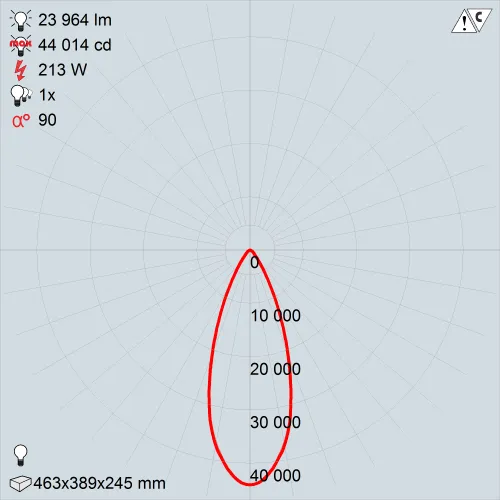

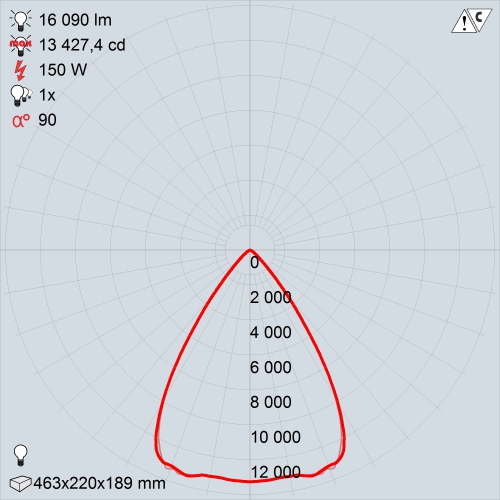

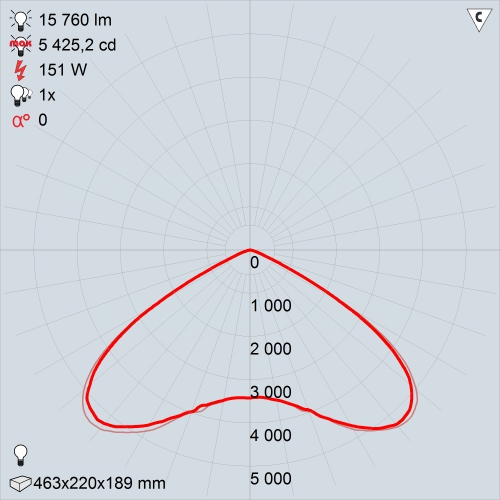

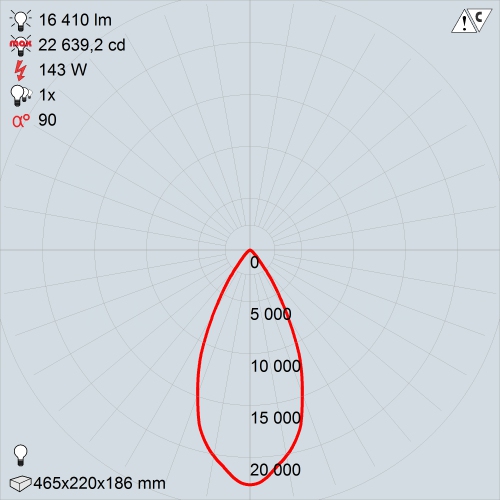

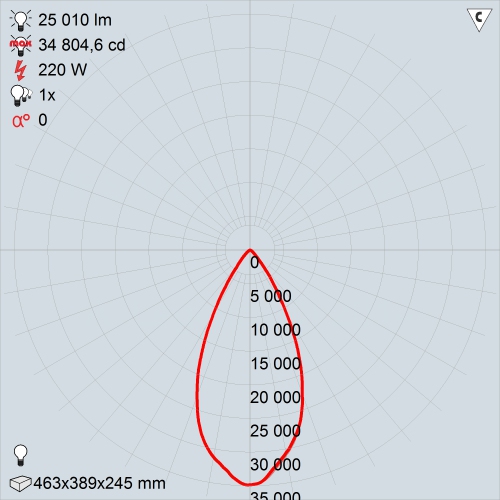

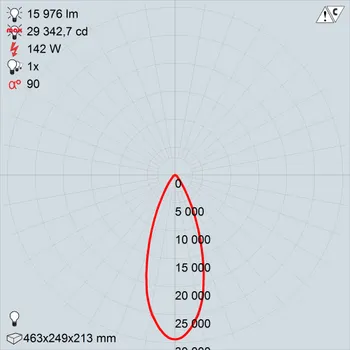

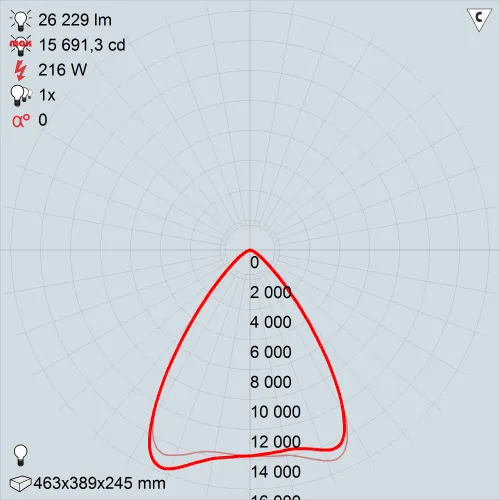

КСС

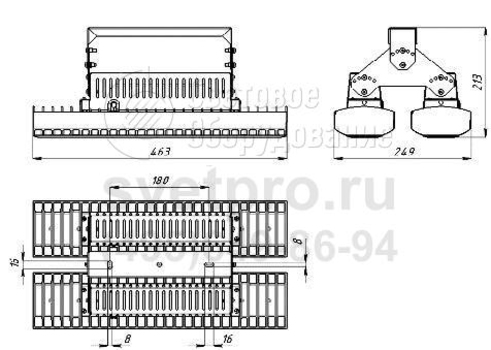

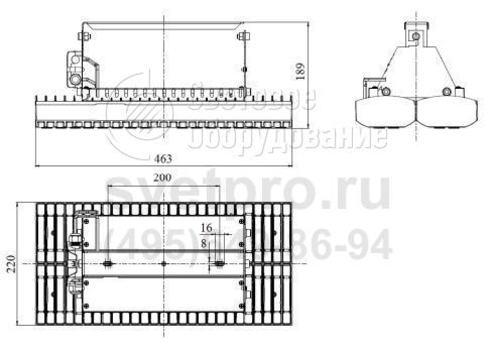

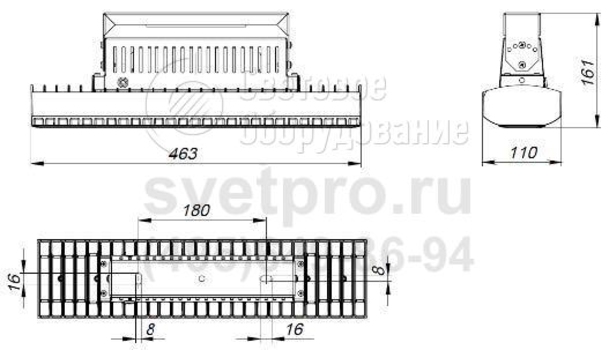

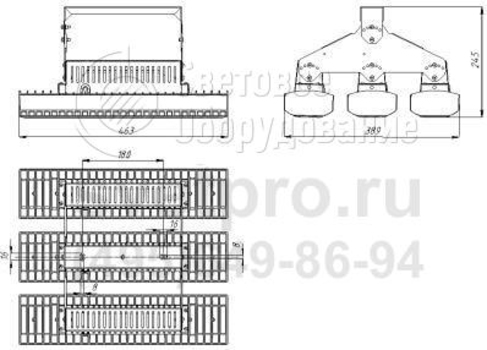

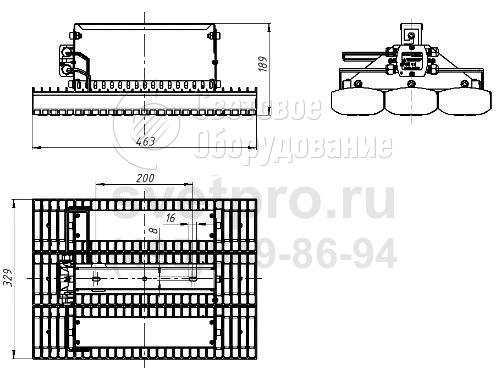

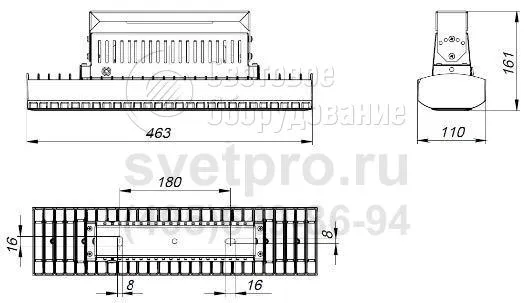

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Световой поток | Мощность | лм/Вт | Длина | Ширина | Вес | Артикул |
---|---|---|---|---|---|---|---|
HB LED 75 D80 Ex 5000K | 8550 лм | 71 Вт | 120 | 465 мм | 109 мм | 3,500 кг | 1224001590 |
HB LED 75 D40 Ex 5000K | 8000 лм | 72 Вт | 111 | 465 мм | 109 мм | 3,500 кг | 1224001730 |
HB LED 75 D60 Ex 5000K | 8000 лм | 72 Вт | 111 | 180 мм | 109 мм | 3,500 кг | 1224001600 |
HB LED 76 D100 Ex 5000K | 7000 лм | 75 Вт | 93 | 463 мм | 109 мм | 2,900 кг | 1224000450 |
HB LED 76 D64 Ex 5000K | 7000 лм | 75 Вт | 93 | 463 мм | 109 мм | 2,900 кг | 1224000440 |
HB LED 100 D40 Ex 5000K | 10000 лм | 109 Вт | 92 | 463 мм | 109 мм | 2,900 кг | 1224001610 |
HB LED 100 D60 Ex 5000K | 10000 лм | 109 Вт | 92 | 463 мм | 109 мм | 2,900 кг | 1224001620 |
HB LED 100 D80 Ex 5000K | 10000 лм | 109 Вт | 92 | 463 мм | 109 мм | 2,900 кг | 1224001560 |
HB LED 150 D40 Ex 5000K | 16000 лм | 144 Вт | 111 | 465 мм | 250 мм | 7,500 кг | 1224001630 |
HB LED 150 D60 Ex 5000K | 16000 лм | 144 Вт | 111 | 465 мм | 250 мм | 7,500 кг | 1224001640 |
HB LED 150 D80 Ex 5000K | 16000 лм | 144 Вт | 111 | 463 мм | 249 мм | 7,500 кг | 1224001570 |
HB LED 152 D64 Ex 5000K | 14000 лм | 150 Вт | 93 | 463 мм | 220 мм | 5,600 кг | 1224000470 |
HB LED 200 D100 Ex 5000K | 21500 лм | 215 Вт | 100 | 465 мм | 250 мм | 7,500 кг | 1224001340 |
HB LED 200 D30 Ex 5000K | 14000 лм | 215 Вт | 65 | 463 мм | 220 мм | 5,600 кг | 1224001350 |
HB LED 200 D40 Ex 5000K | 14000 лм | 215 Вт | 65 | 463 мм | 220 мм | 5,600 кг | 1224001650 |
HB LED 200 D60 Ex 5000K | 14000 лм | 215 Вт | 65 | 463 мм | 220 мм | 5,600 кг | 1224001660 |
HB LED 200 D80 Ex 5000K | 14000 лм | 215 Вт | 65 | 463 мм | 220 мм | 5,600 кг | 1224001580 |
HB LED 225 D40 Ex 5000K | 24200 лм | 220 Вт | 110 | 463 мм | 389 мм | 11,000 кг | 1224001670 |
HB LED 225 D60 Ex 5000K | 24200 лм | 220 Вт | 110 | 463 мм | 389 мм | 11,000 кг | 1224001680 |
HB LED 225 D80 Ex 5000K | 24200 лм | 220 Вт | 110 | 463 мм | 389 мм | 11,000 кг | 1224001690 |
HB LED 300 D40 Ex 5000K | 30000 лм | 325 Вт | 92 | 463 мм | 329 мм | 8,600 кг | 1224001700 |
HB LED 300 D60 Ex 5000K | 30000 лм | 325 Вт | 92 | 463 мм | 329 мм | 8,600 кг | 1224001710 |
HB LED 300 D80 Ex 5000K | 30000 лм | 325 Вт | 92 | 463 мм | 329 мм | 8,600 кг | 1224001720 |
