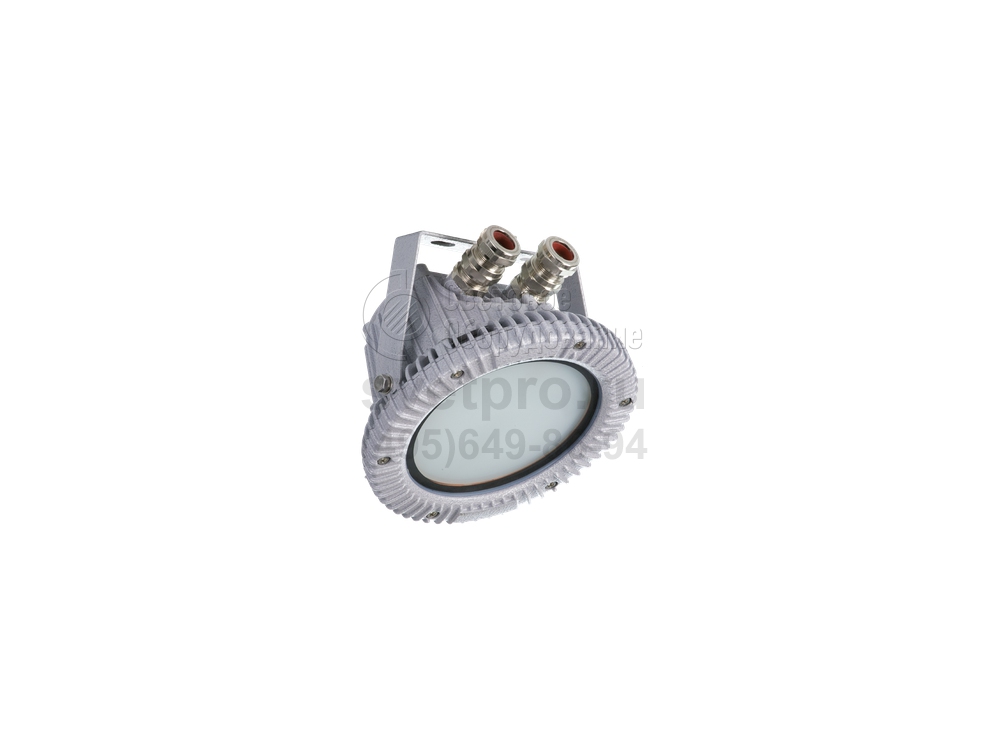

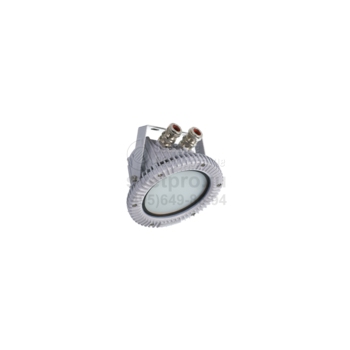

HECTOR LED Взрывозащищенный светодиодный светильник
Область применения: |
|
Назначение: |
|
Мощность: | 30-100 Вт |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP66 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | HECTOR LED |
Гарантийный срок: | 3 года |
Индекс цветопередачи: | >70 Ra |
Световой поток: | 2600-10000 лм |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительный прибор HECTOR LED предназначен для нефтегазовых объектов: помещений предприятий, стационарных установок, платформ по добыче и судов для транспортировки.
Удобство эксплуатации обеспечивает монтажная скоба, позволяющая регулировать положение светильника наклоном.
Светодиодный модуль получает преобразованную и стабилизированную электроэнергию, благодаря встроенному источнику питания. Надежность подключения обеспечивают клеммы, зажимаемые винтами. Располагаясь в полости корпуса, оптические и электрические конструктивные части занимают обособленные объемы. 1-й уровень взрывозащиты (взрывобезопасность) обеспечен взрывонепроницаемой оболочкой. Она сформирована наличием уплотнений и винтового крепежа в области примыкания рамки с рассеивателем к корпусу. Световой поток в модельном ряду: от 2600 до 10 000 лм.
Отлитый из алюминиевого сплава корпус, для обеспечения полноты теплоотвода, имеет радиаторные элементы. Применение LED обеспечивает эффективность образования света, несмотря на существенное изменение температуры внешней среды. Границы диапазона соответствуют значениям: -60°С и +55°С. Боросиликатное стекло рассеивателя закаленное и ударопрочное.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Светильник может быть установлен на поверхность из нормально воспламеняемого материала.
Светильники, предназначенные для эксплуатации на судах с классом Российского Морского Регистра Судоходства (в дальнейшем РС), должны быть изготовлены и испытаны под его техническим наблюдением.
Комплектность поставки
Светильник в сборе – 1 шт.
Технический паспорт – 1 шт.
Упаковка – 1 шт.
Кабельный ввод заказывается отдельно и не входит в комплект поставки.

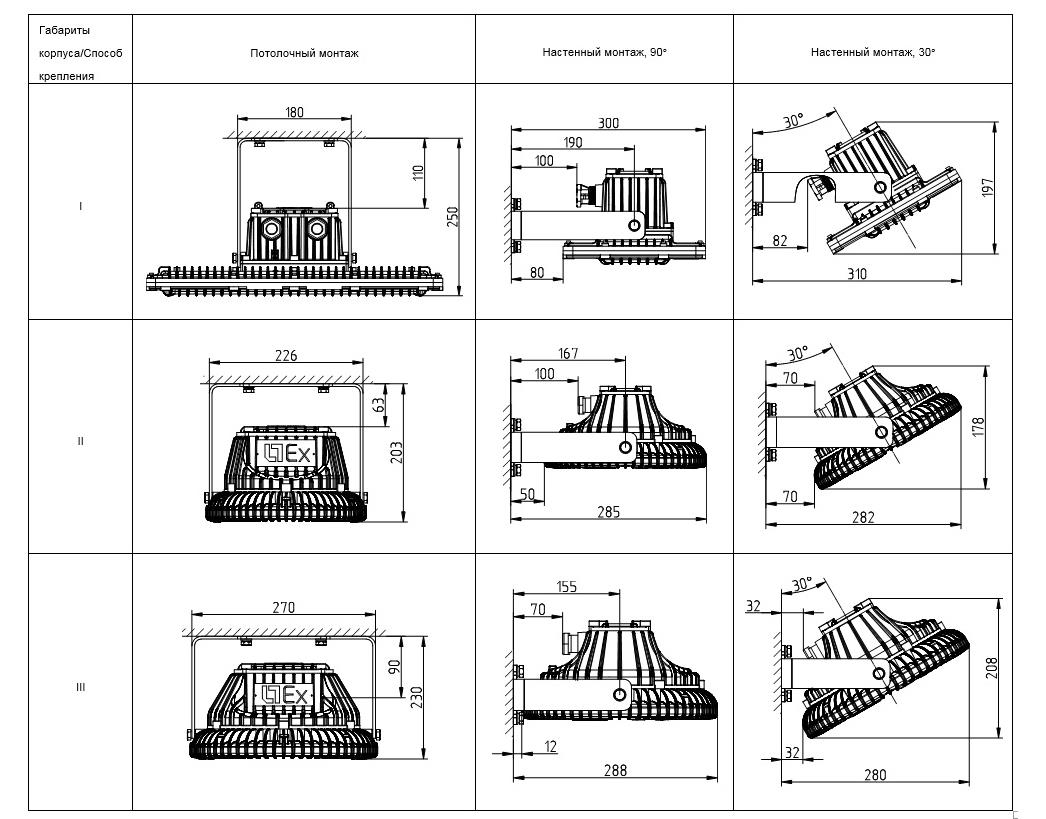

Установка
Универсальный способ крепления на скобе с фиксацией угла наклона светильника.
Конструкция
Светильник состоит из корпуса, изготовленного из литого алюминиевого сплава без примесей меди, в котором смонтирован светодиодный модуль, источник питания и винтовые клеммные зажимы для подключения питания. Рассеиватель соединен с корпусом, образуя герметичное взрывонепроницаемое соединение. Светодиодный модуль, источник питания и клеммные зажимы расположены в отдельных взрывобезопасных объемах.
Оптическая часть
Рассеиватель из закаленного ударопрочного боросиликатного матового стекла.
Характеристики
Взрывозащита обеспечивается видами защиты «взрывонепроницаемая оболочка «d», «оборудование с видом взрывозащиты от воспламенения пыли «t». Зоны применения: по газу – 1, 2; по пыли – 21, 22 по ГОСТ Р МЭК 60079. Подключение: винтовые клеммные зажимы, 3х1,5-4 мм2 (L+N+PE). Предусмотрено транзитное подключение. Отверстия для ввода питающего кабеля: М25х1,5 (2 шт.) Источник питания: встроенный, расположен в отдельном объеме, соответствует ГОСТ Р 51318.15-99 по электромагнитной совместимости (ЭМС). Диаметр вводимого кабеля: бронированный кабель 9...26 мм; небронированный кабель 10...20 мм. Заземление: внутреннее и внешнее, винты М5х1,5 из коррозионно стойкой фрикционно безопасной стали.
Параметры
PFС | > 0,98 |
AC/DC | - |
Диммирование | - |
EMC | Да |
Температурный режим | от -60 до +55 C |
Цвет корпуса | серый |
Класс пожароопасности | - |
Коэффициент пульсации | <20%, <10% |
Ударопрочность | IK08/7 Дж |
Класс энергоэффективности | A, A+ |
Пусковой ток | - |
Блок аварийного питания | - |
Взрывозащита по газу (Зоны) | 1 |
Взрывозащита по газу (Вид) | Ex d |
Взрывозащита по газу (Группы оборудования) | IIB |
Взрывозащита по газу (Температурный класс) | T5, T4 |

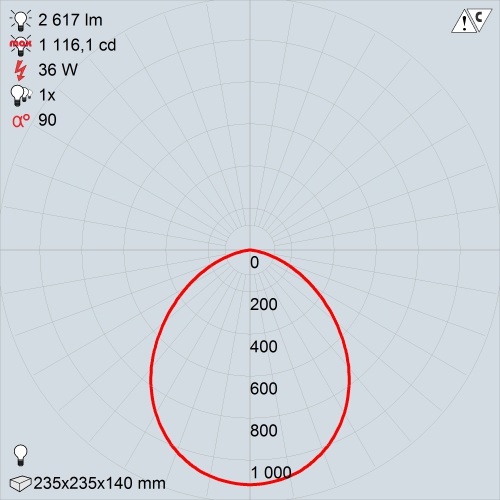

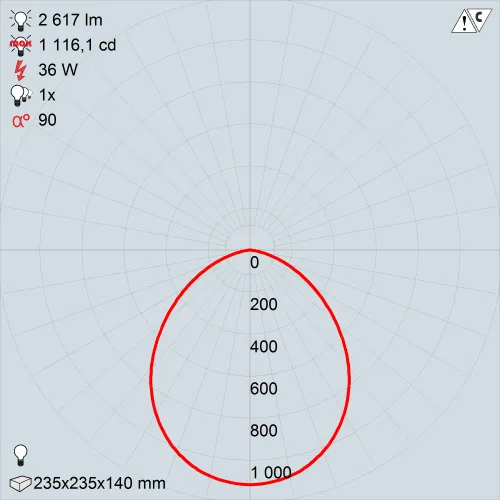

КСС
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Ввод кабельный взрывозащищенный М25х1,5 LT-KBAO2MBNS | 2 | 2327002880 | 0.2 |
Ввод кабельный взрывозащищенный М25х1,5 для небронированного кабеля LT-BUE2MBNS | 2 | 4101000030 | 0.5 |

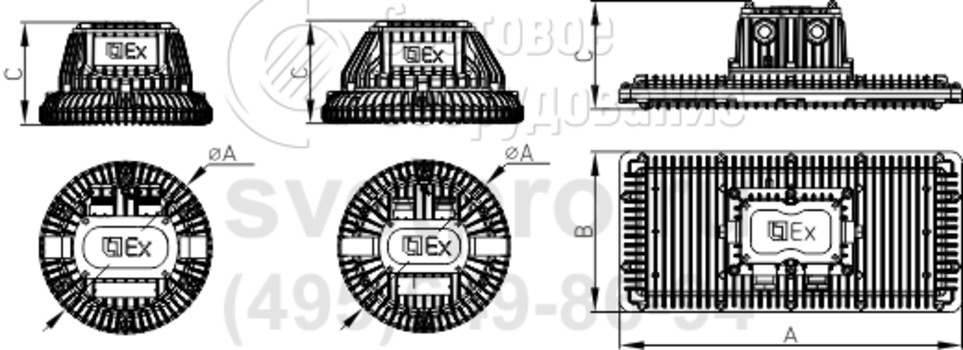

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Световой поток | Мощность | лм/Вт | Диаметр | Высота | Вес | Артикул |
---|---|---|---|---|---|---|---|
HECTOR LED C30 Ex | 2600 лм | 30 Вт | 87 | 236 мм | 140 мм | 4,300 кг | 4587000100 |
HECTOR LED C50 Ex | 4800 лм | 50 Вт | 96 | 276 мм | 140 мм | 5,300 кг | 4587000120 |
HECTOR LED C70 Ex | 6200 лм | 70 Вт | 89 | 276 мм | 140 мм | 5,300 кг | 4587000140 |
HECTOR LED R100 Ex | 10000 лм | 100 Вт | 100 | 470 мм | 148 мм | 7,000 кг | 4587000070 |
