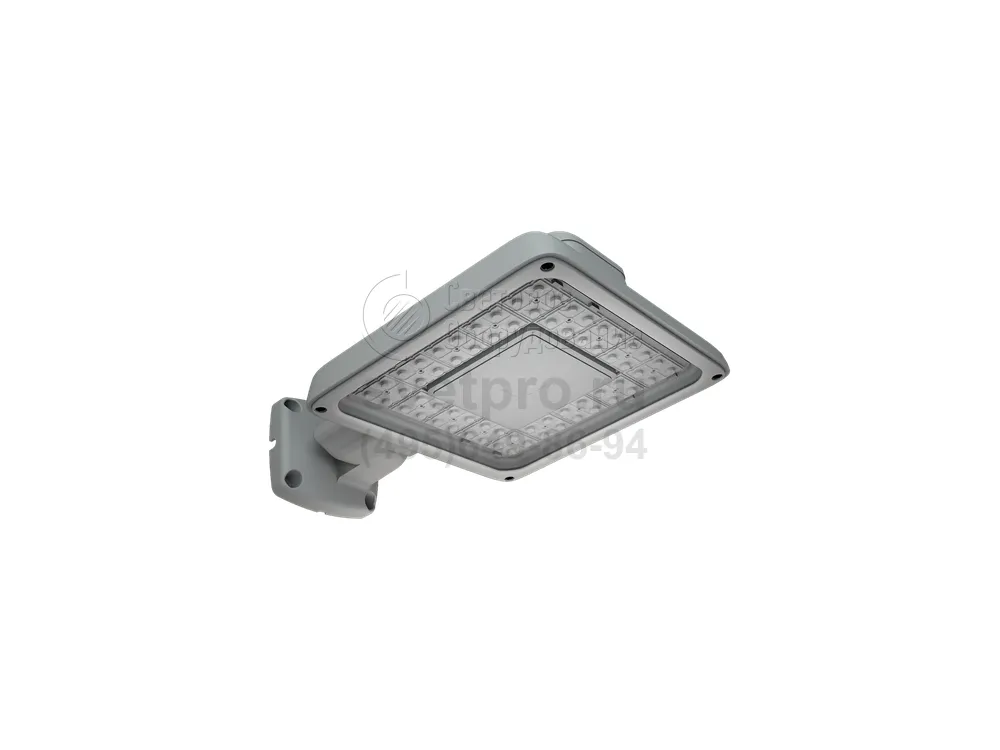

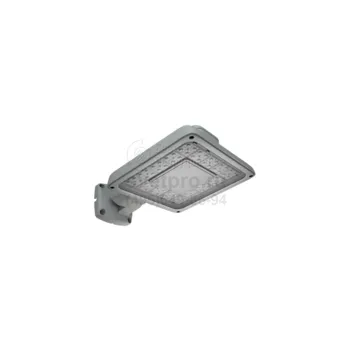

INSEL LED EX Взрывозащищенный светодиодный светильник

Осветительные приборы INSEL LED Ex применяют на промышленных объектах, осуществляющих добычу, переработку и транспортировку нефти и газа.

Неподвижная потолочная установка светильника обеспечивается посредством универсальной монтажной скобы («S» – накладной, «R» – встраиваемый). Для придания регулируемого положения в диапазоне: 0-30°, приобретаются аксессуары: консольный или настенный кронштейн.

Модельный ряд формируют изделия, которые кроме способа установки, отличает: световой поток (7000 – 12000 лм) и значение угла, входящего в диапазон косинусного типа КСС (65, 120, 140, 90х30 град.). Версии LB/S выполнены в форматах: 480х390 мм и 335х335 мм. Корректное электропитание модуля светильника, подключаемого в стандартную сеть, обеспечивает встроенный источник. Клеммные зажимы – винтовые. Качество цветопередачи – высокое (Ra>80), цветовая температура – 5000К.

Доступна эксплуатация модели INSEL LED Ex в жарких (+55°С) и суровых (-60°С) условиях. Боросиликатный плоский рассеиватель закреплен на корпусе, изготовленном из алюминиевого сплава, с использованием рамки и винтов, что поддерживает герметичность (IP66) и взрывонепроницаемость.

Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Светильники, предназначенные для эксплуатации на судах с классом Российского Морского Регистра Судоходства (в дальнейшем РС), должны быть изготовлены и испытаны под его техническим наблюдением.

Комплектность поставки

Светильник в сборе – 1 шт.
Технический паспорт – 1 шт.
Упаковка – 1 шт.

Установка

Крепление на универсальной монтажной скобе. Могут встраиваться в ниши с помощью комплекта крепления (поставляется в комплекте со светильником). Возможно крепление светильника к стене на поворотном кронштейне или на консоль.

Конструкция

Светильник состоит из корпуса, изготовленного из литого алюминиевого сплава без примесей меди, в котором смонтированы светодиодный модуль, источник питания и винтовые клеммные зажимы для подключения питания. Рассеиватель соединен с корпусом и прижат к нему рамкой, образуя герметичное взрывонепроницаемое соединение. Светодиодный модуль с датчиками движения/освещенности расположен в отдельном объеме. Источник питания и клеммные зажимы располагаются в отдельном отсеке. Комплекты крепления светильников и крепежные элементы изготовлены из коррозионно стойкой стали.

Оптическая часть

Рассеиватель из закаленного ударопрочного боросиликатного прозрачного стекла. Вторичная оптика из ПММА с различными углами светораспределения. Тип светодиодов: SMD.

Характеристики

Взрывобезопасность светильника обеспечивается видом защиты «оборудование с видом защиты от воспламенения пыли «t». Зоны применения: по газу – 1, 2; по пыли – 21, 22 по ГОСТ Р МЭК 60079. Подключение: винтовые клеммные зажимы, 3х1,5-4 мм2 (L+N+PE). Диаметр питающего кабеля: 6-12 мм. Источник питания: встроенный, расположен в отдельном объеме, соответствует ГОСТ Р 51318.15-99 по электромагнитной совместимости (ЭМС) AC/DC. Заземление: внутреннее и внешнее, винты М5х1,5 из коррозионно стойкой фрикционно безопасной стали. Коннекторы для подвода питания: сертифицированные в соответствии с ТР ТС 012/2011, входят в комплект поставки.

Параметры

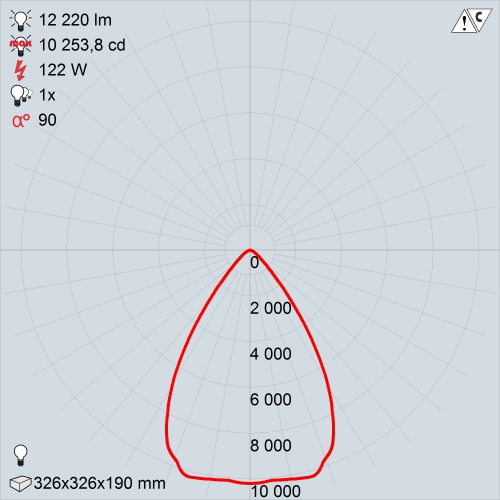

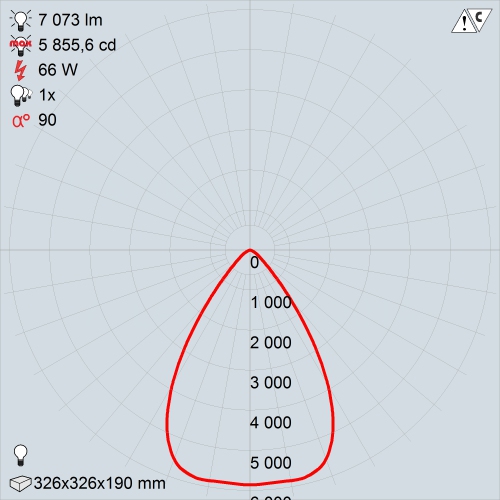

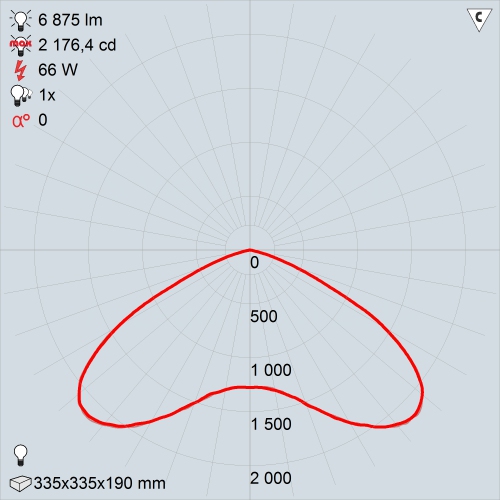

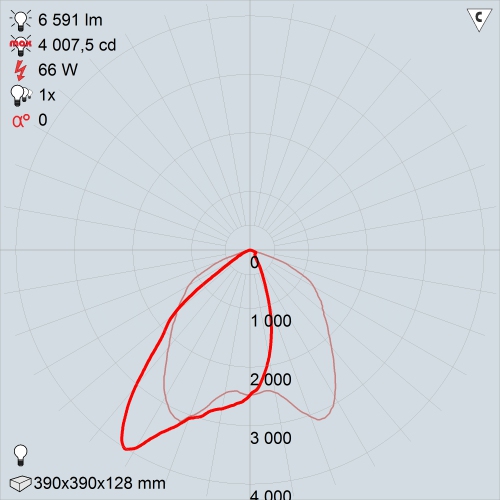

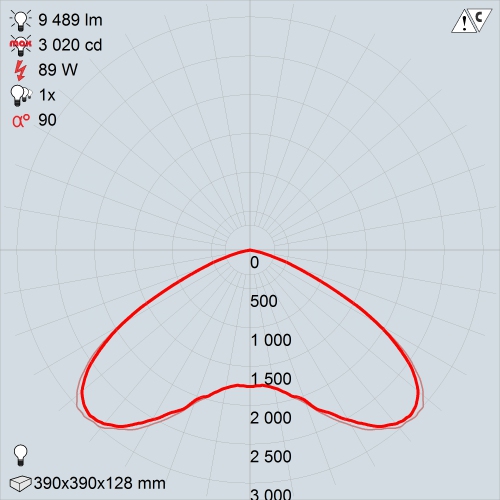

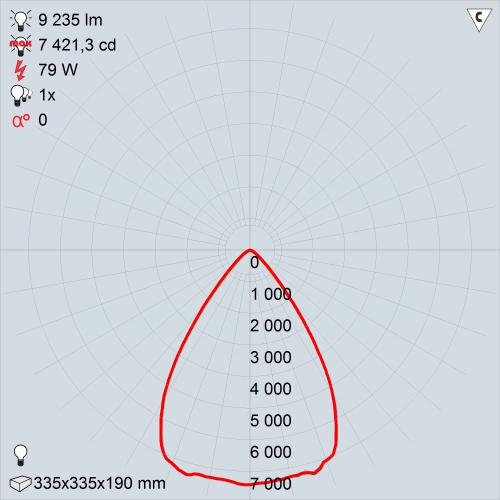

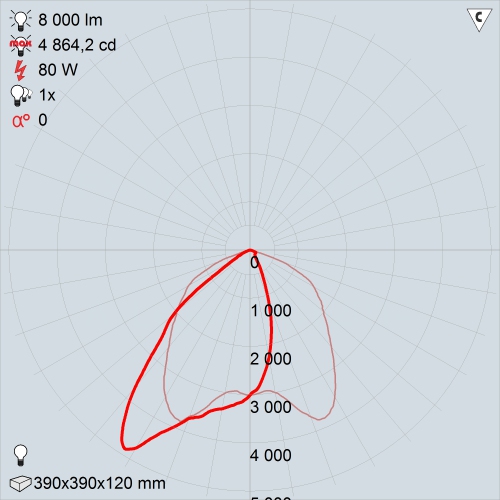

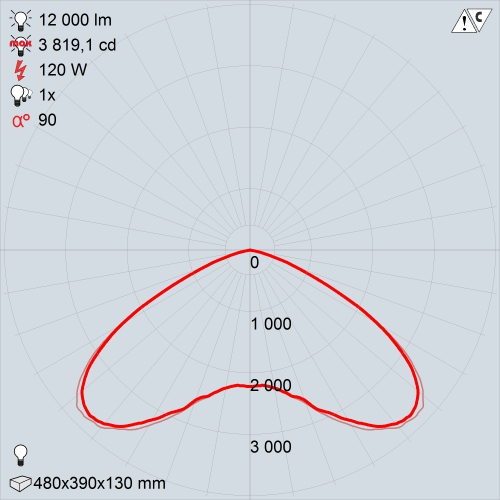

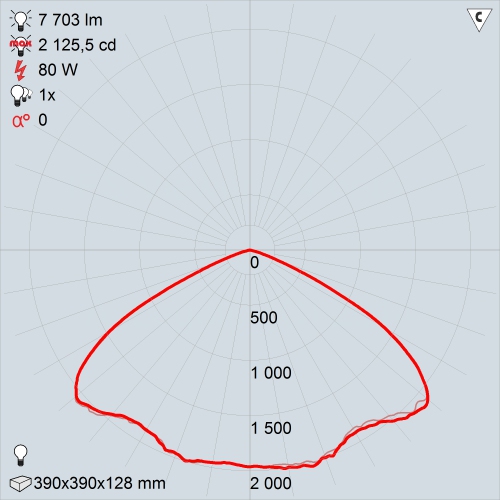

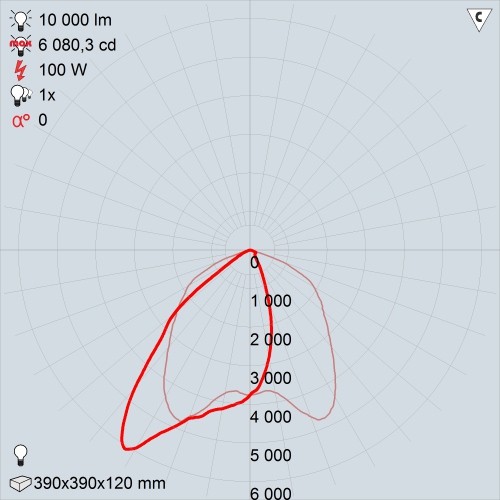

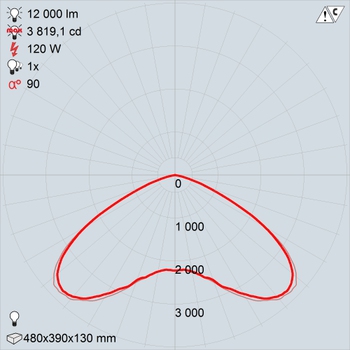

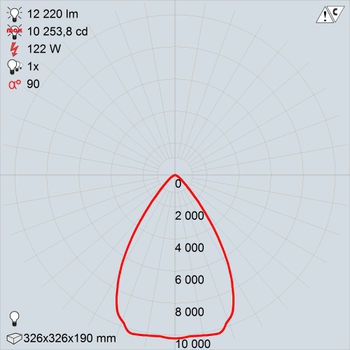

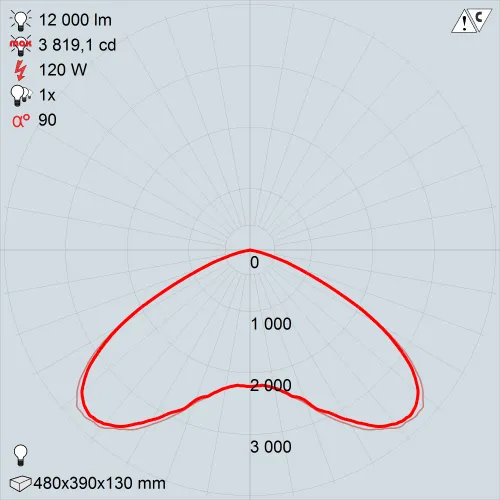

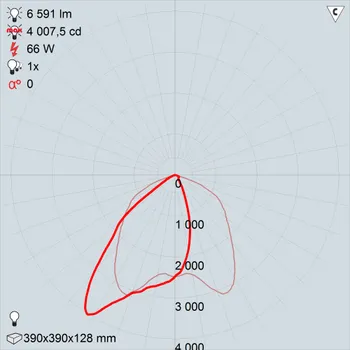

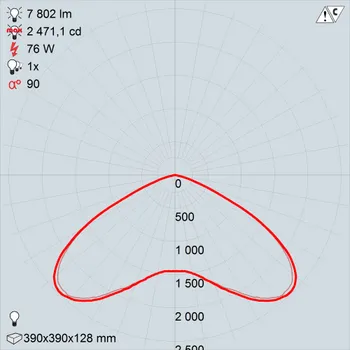

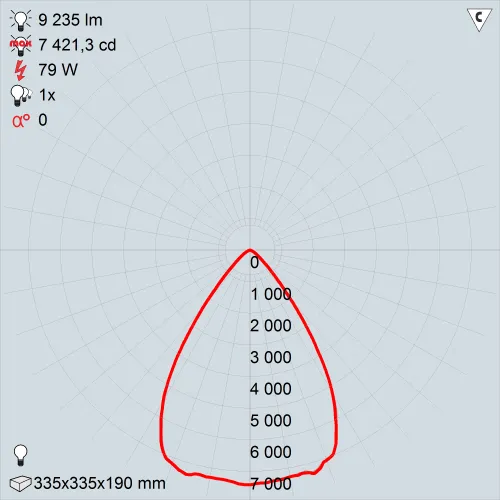

КСС

INSEL LB/R LED 70 D90x30	INSEL LB/R LED 70 D140	INSEL LB/R LED 80 D65	INSEL LB/R LED 80 D90x30	INSEL LB/R LED 80 D120	INSEL LB/R LED 80 D140	INSEL LB/R LED 100 D90x30
INSEL LB/R LED 100 D120	INSEL LB/R LED 120 D120	INSEL LB/R LED 70 D65	INSEL LB/R LED 70 D140	INSEL LB/R LED 80 D120	INSEL LB/R LED 120 D65	INSEL LB/R LED 120 D120

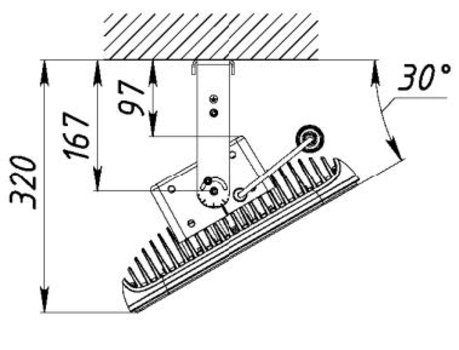

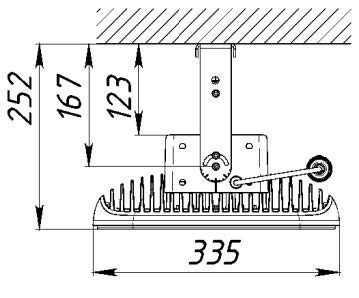

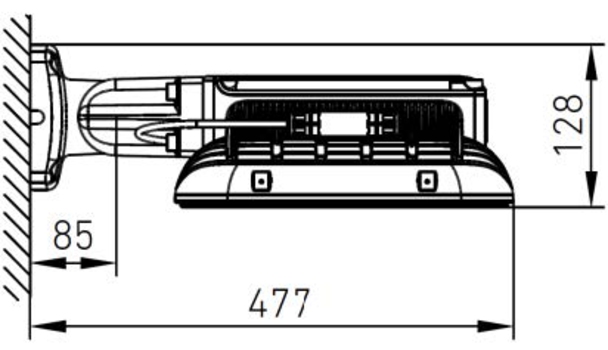

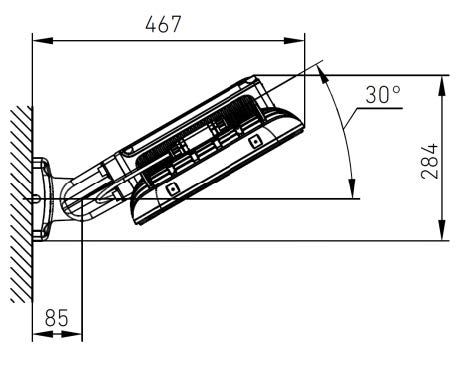

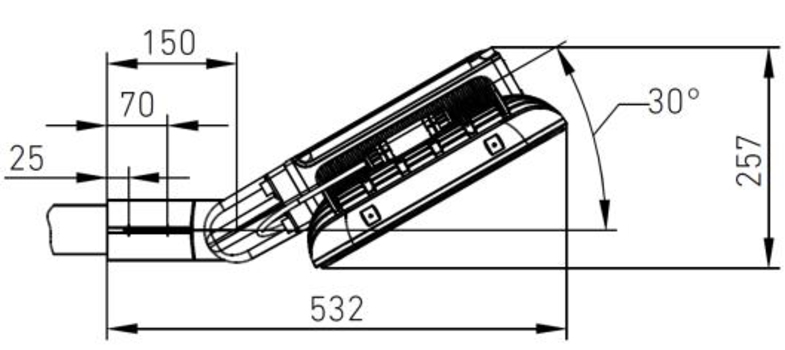

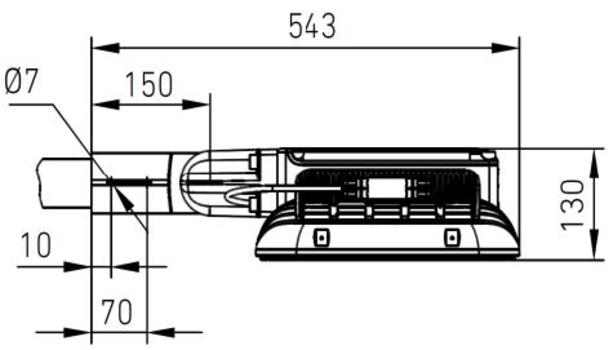

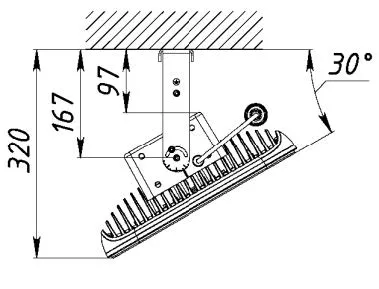

Габаритные и установочные размеры INSEL LB/S LED Ex

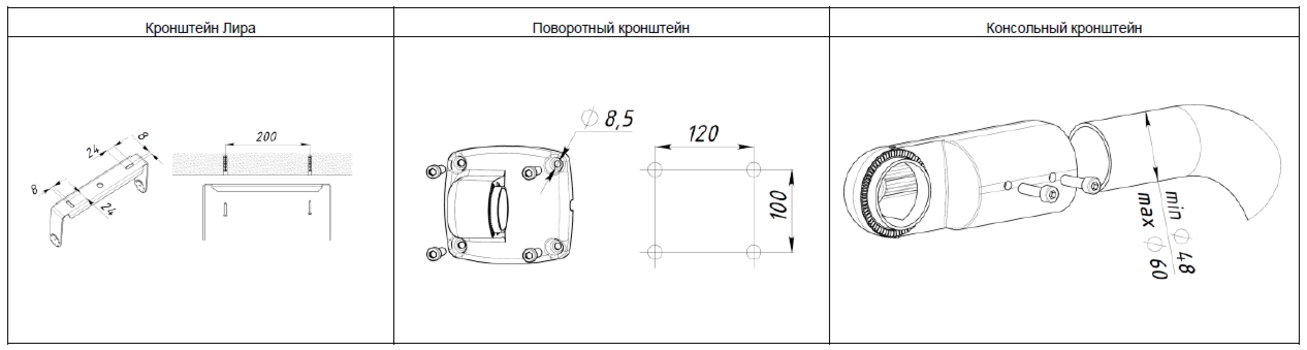

Угол	Кронштейн Лира	Поворотный кронштейн	Консольный кронштейн
0°
30°

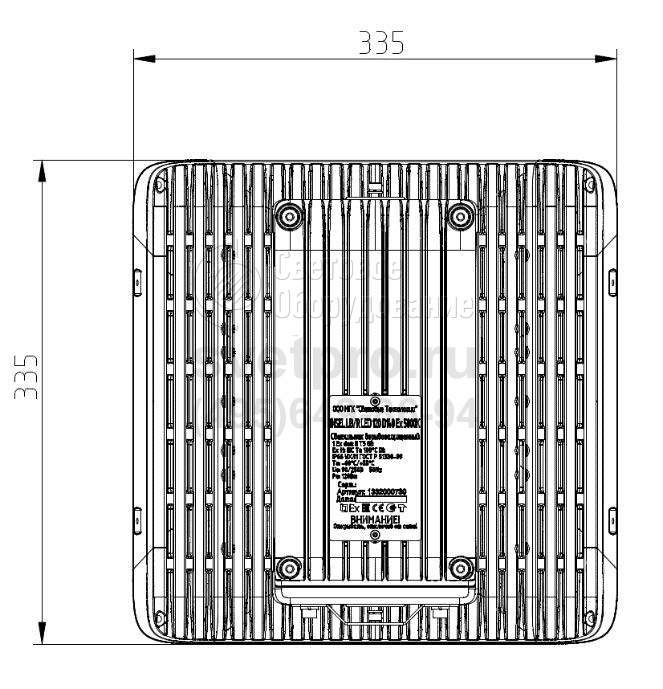

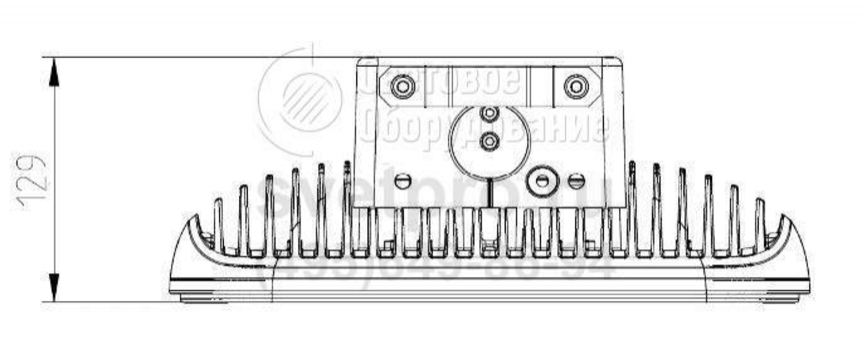

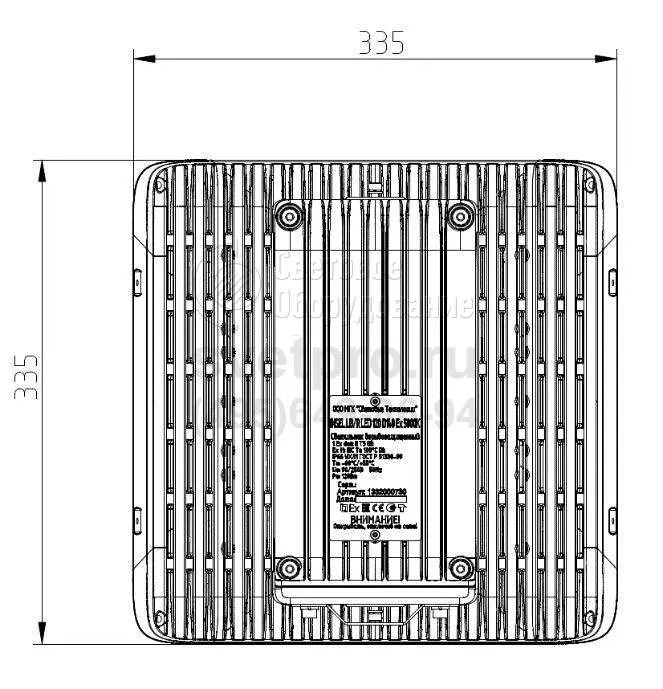

Присоединительные размеры INSEL LB/S LED Ex

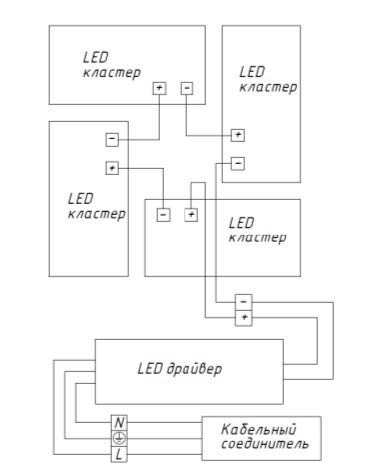

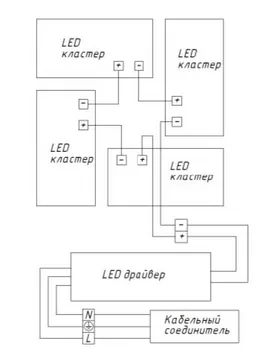

Схема электрическая

Аксессуары
