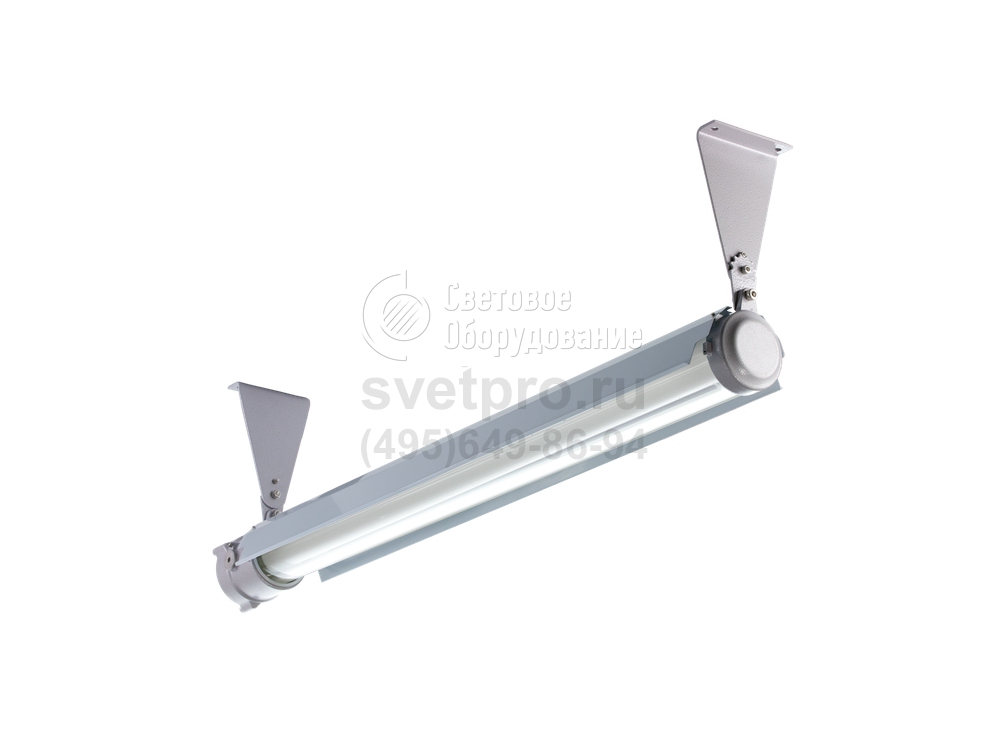

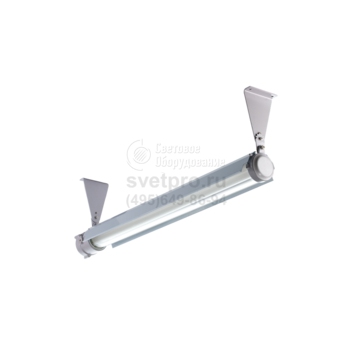

NEPTUNE Взрывозащищенный светодиодный светильник и светильник для ЛЛ
Область применения: |
|
Назначение: |
|
Мощность: | 18-116 Вт |
Источник света: | Люминесцентная лампа (ЛЛ), Светодиоды (LED) |
Цоколь: | G13 |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP66 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | NEPTUNE |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы Neptune эксплуатируются на стационарных объектах нефтегазовой промышленности: предприятиях, местах добычи, в том числе морских платформах и мобильных средствах – морских судах.
Фиксацию и регулировку наклона обеспечивает кронштейн. В качестве аксессуара приобретается пара взрывозащищенных кабельных вводов.
Для обеспечения работоспособности светильника, включаемого в стандартную однофазную сеть, в состав модификаций со светодиодными лампами входит драйвер, а в состав изделий для ламп Т8 – ЭПРА. Мощность каждой из 2-х, установленных ламп, составляет для LED версии: 9, 18, 28 Вт и 18, 36 или 58 Вт – при использовании люминесцентного источника. В данные комплектации входит отражатель. Для подключения предусмотрены винтовые клеммные зажимы. Модификации с Т8 имеют версии с блоком аварийного питания. Емкость батареи достаточна для 2-х часов работы.
Боросиликатный цилиндрический корпус-рассеиватель модели Neptune объединен с металлическими элементами корпуса (сплав алюминия). Конструктивная герметичность изделия – IP66. Тип ламп, установленных в светильнике, формирует границы температуры вне изделия, при которых соблюдается эффективность и надежность эксплуатации.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Светильник может быть установлен на поверхность из нормально воспламеняемого материала.
Светильники, предназначенные для эксплуатации на судах с классом Российского Морского Регистра Судоходства (в дальнейшем РС), должны быть изготовлены и испытаны под его техническим наблюдением.
В комплект поставки входит:
Светильник в сборе – 1 шт.
Технический паспорт – 1 шт.
Установка
Универсальный способ крепления на кронштейнах с фиксацией угла наклона светильника.
Конструкция
Светильник состоит из корпуса, который представляет собой цилиндрический рассеиватель из боросиликатного ударопрочного стекла, соединенный с корпусными деталями, изготовленными из литого алюминиевого сплава без примесей меди. Внутри корпуса смонтирована плата с патронами для установки люминесцентных/трубчатых, светодиодных ламп, пускорегулирующая аппаратура и винтовые клеммные зажимы для подключения питания. Светильник комплектуется отражателем. Все крепежные элементы выполнены из коррозионно стойкой стали.
Оптическая часть
Рассеиватель из закаленного ударопрочного боросиликатного стекла. Отражатель из анодированного алюминия. Опционально светильник может быть защищен решеткой из коррозионно стойкой стали.
Характеристики
Взрывозащита обеспечивается видами защиты «взрывонепроницаемая оболочка «d», «оборудование с видом взрывозащиты от воспламенения пыли «t». Зоны применения: по газу – 1, 2; по пыли – 21, 22 по ГОСТ Р МЭК 60079. Подключение: винтовые клеммные зажимы, 3х1,5-4 мм2 (L+N+PE). Предусмотрена возможность транзитного подключения. Отверстия для ввода питающего кабеля: М25х1,5 (2 шт.) Пускорегулирующая аппаратура: встроенная, соответствует ГОСТ Р 51318.15-99 по электромагнитной совместимости (ЭМС). Диаметр вводимого кабеля: бронированный кабель 9...26 мм, небронированный кабель 10...20 мм. Заземление: внутреннее и внешнее, винты М5х1,5 из коррозионно стойкой фрикционно безопасной стали. Время запуска аварийного освещения: 0,3 с. Время зарядки аккумулятора: 24 ч. Время работы в аварийном режиме: 120 мин (180 мин. - под заказ).
Параметры
Диммирование | - |
cosFI | > 0,95 |
AC/DC | - |
EMC | Да |
Температурный режим | от -20 до +40 C, от -60 до +55 C |
Цвет корпуса | серый |
Класс пожароопасности | - |
Коэффициент пульсации | <5% |
Ударопрочность | IK08/7 Дж |
Класс энергоэффективности | A, A+ |
Блок аварийного питания | Да |
Взрывозащита по газу (Зоны) | 1 |
Взрывозащита по газу (Вид) | Ex d |
Взрывозащита по газу (Группы оборудования) | IIC |
Взрывозащита по газу (Температурный класс) | T6 |

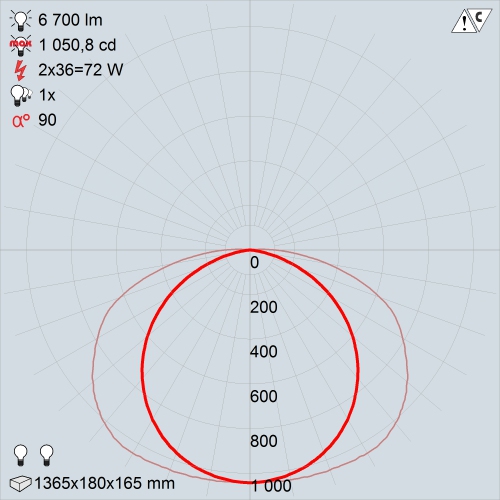

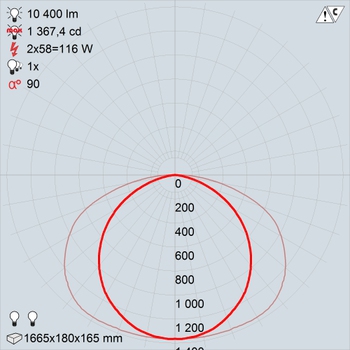

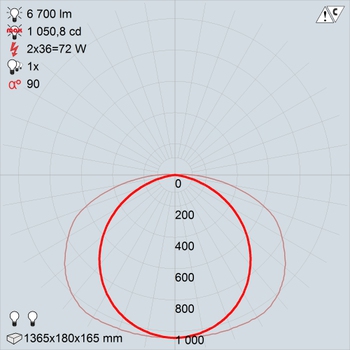

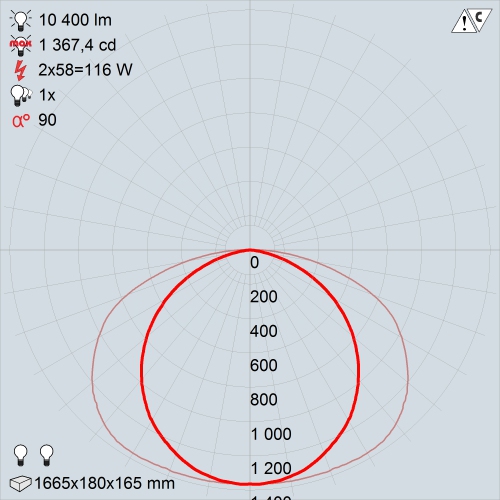

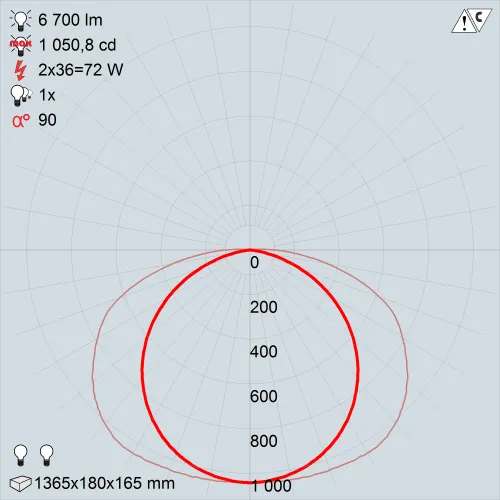

КСС
NEPTUNE F2x36 Ex | NEPTUNE F2x58 Ex |
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Ввод кабельный взрывозащищенный М25х1,5 LT-KBAO2MBNS | 2 | 2327002880 | 0.2 |
Ввод кабельный взрывозащищенный М25х1,5 для небронированного кабеля LT-BUE2MBNS | 2 | 4101000030 | 0.5 |

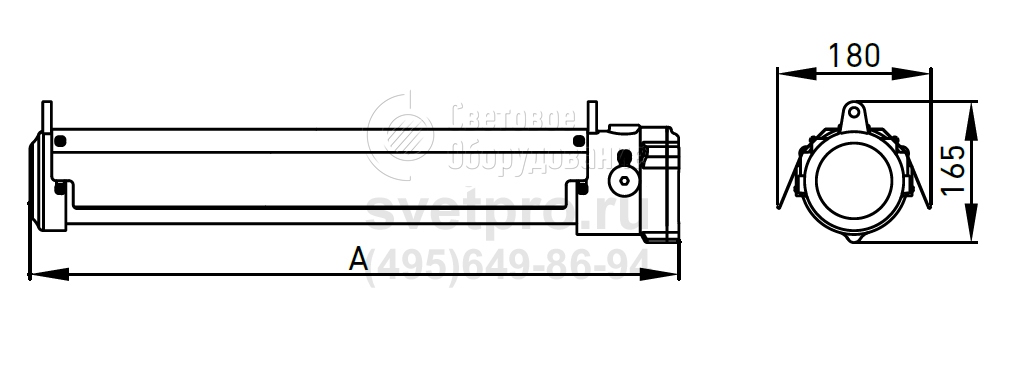

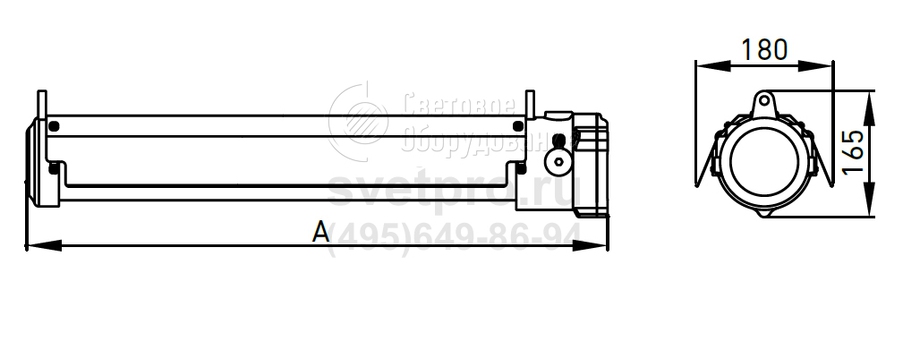

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Кол-во ламп | Мощность | Балласт | Цоколь | Тип лампы | Длина | Ширина | Артикул |
---|---|---|---|---|---|---|---|---|
Отражатель NEPTUNE 2х18 | 0 | 0 Вт | Нет значения | Нет значения | Нет значения | 0 мм | 0 мм | 4662000130 |
Отражатель NEPTUNE 2х36 | 0 | 0 Вт | Нет значения | Нет значения | Нет значения | 0 мм | 0 мм | 4662000120 |
NEPTUNE F2x18(EM) Ex | 2 | 36 Вт | ЭПРА | G13 | ЛЛ | 755 мм | 180 мм | 4662000050 |
NEPTUNE F2x18 Ex | 2 | 36 Вт | ЭПРА | G13 | ЛЛ | 755 мм | 180 мм | 4662000040 |
NEPTUNE F2x36(EM) Ex | 2 | 72 Вт | ЭПРА | G13 | ЛЛ | 1365 мм | 180 мм | 4662000070 |
NEPTUNE F2x36 Ex | 2 | 72 Вт | ЭПРА | G13 | ЛЛ | 1365 мм | 180 мм | 4662000060 |
NEPTUNE F2x58(EM) Ex | 2 | 116 Вт | ЭПРА | G13 | ЛЛ | 1665 мм | 180 мм | 4662000090 |
NEPTUNE F2x58 Ex | 2 | 116 Вт | ЭПРА | G13 | ЛЛ | 1665 мм | 180 мм | 4662000080 |
NEPTUNE LED 2x18 Ex | 2 | 36 Вт | Драйвер | LED | LED | 1365 мм | 180 мм | 4592000060 |
NEPTUNE LED 2x28 Ex | 2 | 56 Вт | Драйвер | LED | LED | 1665 мм | 180 мм | 4592000080 |
NEPTUNE LED 2x9 Ex | 2 | 18 Вт | Драйвер | LED | LED | 755 мм | 180 мм | 4592000040 |
