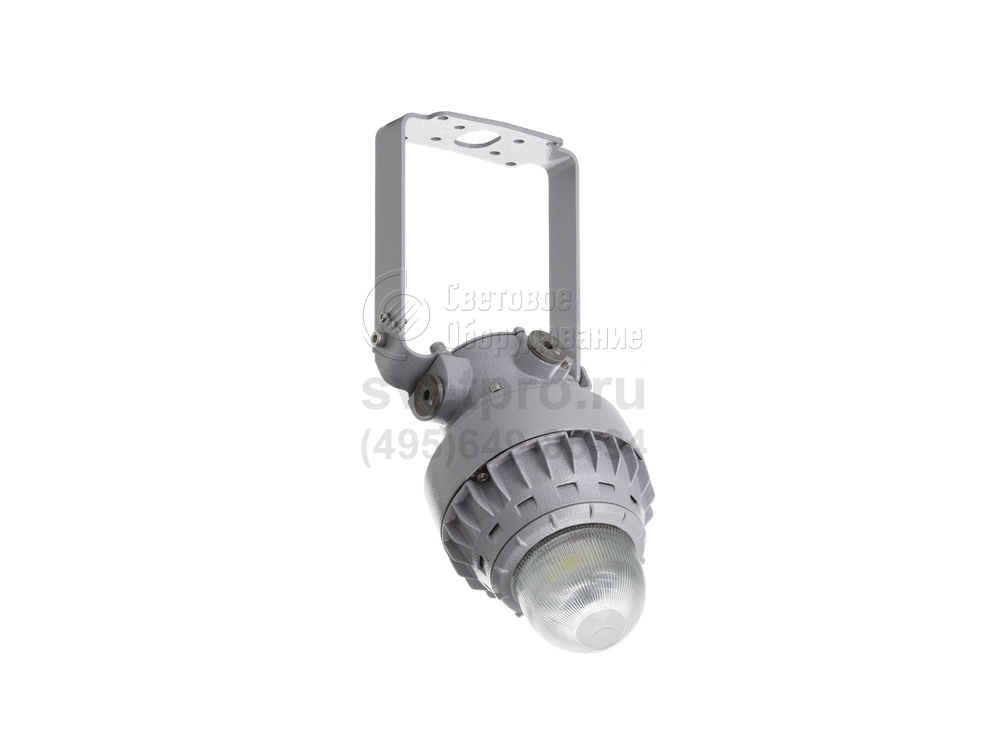

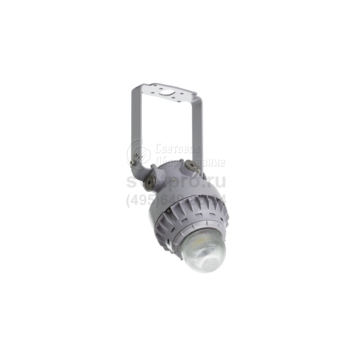

ORION LED Взрывозащищенный светодиодный светильник

Главная > Каталог продукции > Промышленное освещение > Взрывозащищённые > ORION LED Взрывозащищенный светодиодный светильник
Область применения:
  • Нефтегазовая промышленность
Назначение:
  • Взрывозащищённые
Мощность: 20-100 Вт
Источник света: Светодиоды (LED)
Номинальное напряжение: 230 В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP66
Климатическое исполнение: УХЛ1
Артикул производителя: ORION LED
Гарантийный срок: 3 года
Индекс цветопередачи: >80 Ra
Цветовая температура: 5000 К
Световой поток: 2000-10000 лм
Габаритные размеры: см. чертёж

Производитель «Световые технологии», Россия

Хорошая цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Светильники ORION LED применяют на объектах нефтегазовой отрасли, в составе которых выделены зоны с вероятным образованием взрывоопасной среды. Взрывобезопасность изделия расширяет рамки размещения.

Установка модели осуществляется на скобу (B), позволяющую изменить угол наклона или на трубу (G). Кабельным вводом укомплектованы модификации, монтируемые на трубу, для остальных вводы – аксессуар.

Клеммные зажимы, ПРА, светодиодный модуль, находящиеся в полости корпуса, защищены взрывонепроницаемой оболочкой. Удобство подключения обеспечивает доступ через лючок, закрытый крышкой с винтами. Значение светового потока в ряду варьирует от 2000 до 10000 лм. Изделие обеспечивает хорошую цветопередачу (Ra>80), цветовой оттенок света – холодный белый (5000К).

Диапазон температуры в зоне установки изделия может составлять от -60°С до +55°С.
В отлитом из алюминиевого сплава корпусе, для улучшения отвода тепла, имеются ребристые радиаторные части. Колпак рассеивателя изготовлен из боросиликатного стекла – ударопрочного и закаленного. Степень герметичности конструктивной формы – IP66. Период эффективной эксплуатации – длительный.

Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Светильник может быть установлен на поверхность из нормально воспламеняемого материала.

Светильник может применяться на открытых палубах судов, платформах и иных объектах, поднадзорных Российскому Морскому Регистру Судоходства (в дальнейшем РС).
Светильники, предназначенные для эксплуатации на судах с классом РС, должны быть изготовлены и испытаны под его техническим наблюдением.

Комплектность поставки

Светильник в сборе – 1 шт.
Технический паспорт – 1 шт.
Упаковка – 1 шт.
Кабельный ввод заказывается отдельно и не входит в комплект поставки. В случае трубного крепления светильники поставляются в комплекте с кабельным вводом для трубной проводки LT-EBM2M2GBNS.

Установка

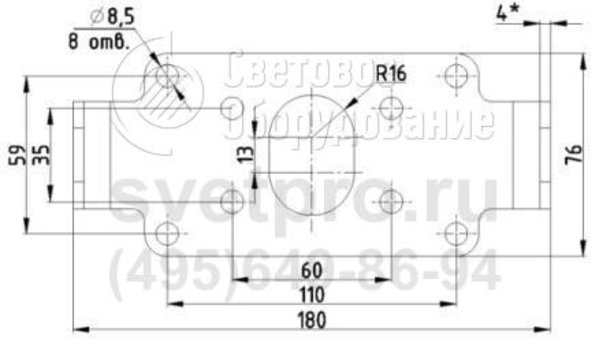

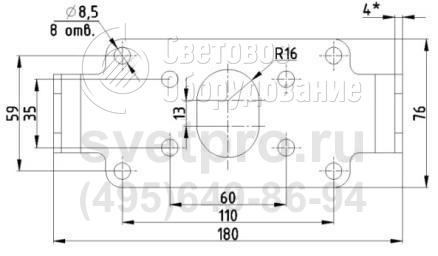

Универсальный способ крепления на скобе с фиксацией угла наклона светильника.

Конструкция

Светильники состоят из алюминиевого корпуса, плафона из боросиликатного ударопрочного стекла и элементов крепления. Светодиодный модуль, пускорегулирующая аппаратура и клеммные зажимы для подключения питания расположены в отдельных взрывонепроницаемых объемах. Вводное отделение кабеля закрыто крышкой. Крепежные элементы выполнены из коррозионно стойкой стали. Светильник имеет универсальную монтажную скобу, изготовленную из листовой коррозионно стойкой стали.

Оптическая часть

Рассеиватель из закаленного ударопрочного боросиликатного стекла.

Параметры

PFС > 0,97; > 0,99
AC/DC -
Диммирование -
EMC Да
Температурный режим от -60 до +55 C
Цвет корпуса серый
Класс пожароопасности -
Коэффициент пульсации <5%
Ударопрочность IK08/7 Дж
Класс энергоэффективности A+
Пусковой ток -
Блок аварийного питания -
Взрывозащита по газу (Зоны) 1
Взрывозащита по газу (Вид) Ex d
Взрывозащита по газу (Группы оборудования) IIC
Взрывозащита по газу (Температурный класс) T6, T5

Аксессуары

НазваниеКол-во на одну модельАртикулВес, кг
Ввод кабельный взрывозащищенный М25х1,5 LT-KBAO2MBNS 2 2327002880 0.2
Ввод кабельный взрывозащищенный М25х1,5 для небронированного кабеля LT-BUE2MBNS 2 4101000030 0.5

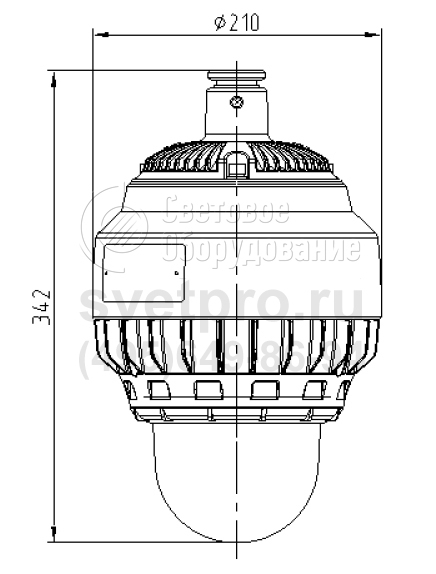

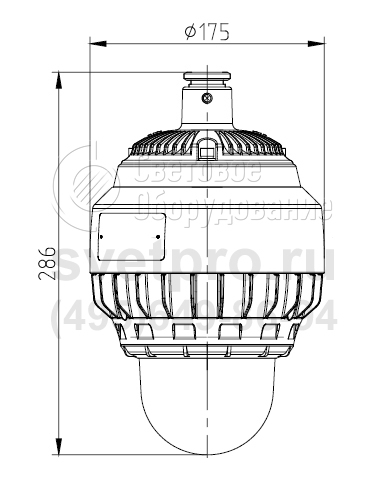

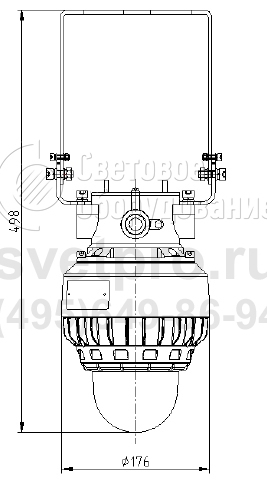

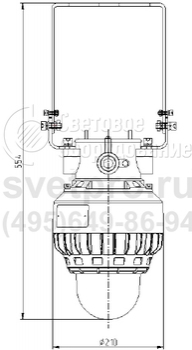

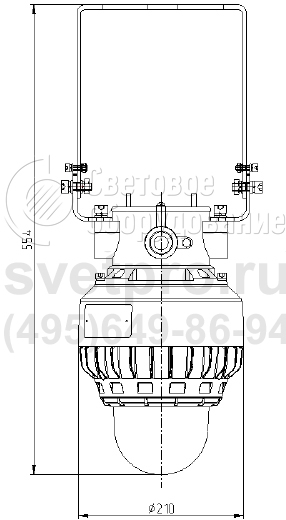

ГАБАРИТНЫЕ РАЗМЕРЫ


Таблица кодов заказа светильников

НазваниеСветовой потокМощностьлм/ВтДиаметрВысотаВесАртикул
ORION LED 20G Ex 2000 лм 20 Вт 100 175 мм 286 мм 3,500 кг 1585000100
ORION LED 20B Ex 2000 лм 20 Вт 100 176 мм 498 мм 4,900 кг 1585000090
ORION LED 30B Ex 3050 лм 30 Вт 102 176 мм 498 мм 4,900 кг 1585000110
ORION LED 30G Ex 3050 лм 30 Вт 102 175 мм 286 мм 3,500 кг 1585000120
ORION LED 40B Ex 4050 лм 40 Вт 101 176 мм 498 мм 4,900 кг 1585000130
ORION LED 40G Ex 4050 лм 40 Вт 101 175 мм 286 мм 5,000 кг 1585000150
ORION LED 50B Ex 5000 лм 50 Вт 100 176 мм 498 мм 4,900 кг 1585000140
ORION LED 50G Ex 5000 лм 50 Вт 100 175 мм 286 мм 3,500 кг 1585000160
ORION LED 60B Ex 6050 лм 60 Вт 101 210 мм 554 мм 5,500 кг 1585000170
ORION LED 60G Ex 6050 лм 60 Вт 101 210 мм 342 мм 5,500 кг 1585000180
ORION LED 70B Ex 7050 лм 70 Вт 101 210 мм 554 мм 5,500 кг 1585000190
ORION LED 70G Ex 7050 лм 70 Вт 101 210 мм 342 мм 5,500 кг 1585000200
ORION LED 100B Ex 10000 лм 100 Вт 100 210 мм 554 мм 5,500 кг 1585000210
ORION LED 100G Ex 10000 лм 100 Вт 100 210 мм 342 мм 5,500 кг 1585000220
