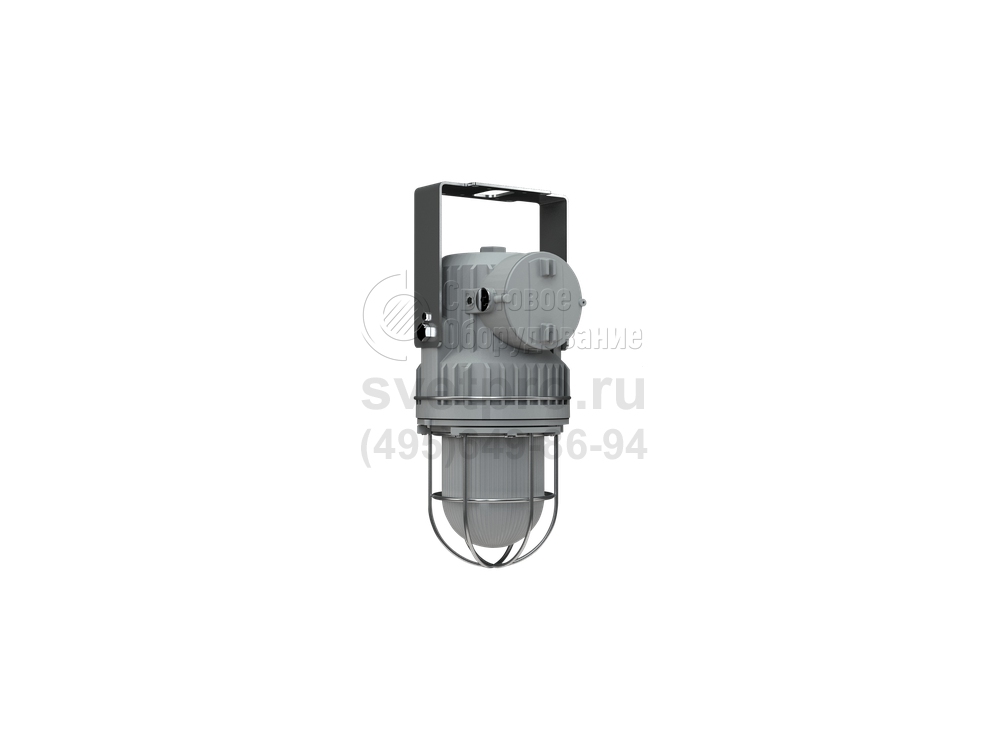

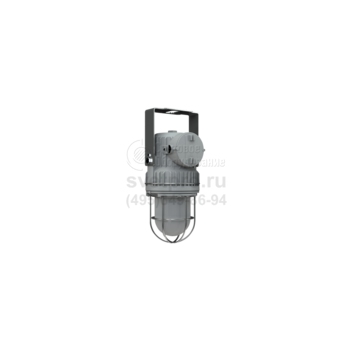

POLARIS Взрывозащищенный светильник для газоразрядных ламп
Область применения: |
|
Назначение: |
|
Мощность: | 35-400 Вт |
Источник света: | Металлогалогенная лампа (МГЛ), Натриевая лампа (ДНаТ) |
Цоколь: | E27, E40 |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP66 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | POLARIS |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы POLARIS применяются на объектах нефтегазовой промышленности и морских судах и сооружениях, осуществляющих транспортировку топлива.
Установка светильников осуществляется на потолок, стену или трубу. При настенном закреплении скоба позволяет изменить наклон на 45°. Доступен вариант транзитного подключения. Кабельный ввод входит в комплектацию изделий с индексом «G» (на трубу) в маркировке. При ином виде монтажа вводы приобретаются в виде аксессуаров.
Различие модификаций изделия кроме способа установки заключается в мощности ламп ДНаТ и МГЛ (35-400 Вт), устанавливаемых в патрон Е27 или Е40. Версии для металлогалогенных ламп оснащаются ЭмПРА и ЭПРА, натриевых – электромагнитным ПРА. Взрывобезопасность модели обеспечивает взрывонепроницаемая оболочка «d» и защита от воспламенения пыли «t». При подборе внешнего отражателя: глубокого или широкого, учитывается наличие 2-х габаритных вариантов корпуса.
Литой из алюминиевого сплава корпус, герметично объединяется с боросиликатным колпаком рассеивателя. Степень защиты светильника POLARIS – IP66. Ударопрочность повышает наличие металлической решетки.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Светильник может быть установлен на поверхность из нормально воспламеняемого материала.
Светильники, предназначенные для эксплуатации на судах с классом Российского Морского Регистра Судоходства (в дальнейшем РС), должны быть изготовлены и испытаны под его техническим наблюдением.
Комплектность поставки
Светильник в сборе – 1 шт.
Технический паспорт – 1 шт.
Упаковка – 1 шт.
Кабельный ввод LT-EBM2MBNS – 1 шт.*
*- Только для крепления на трубу. Для других типов крепления кабельный ввод заказывается отдельно и не входит в комплект поставки.
Установка
Универсальный способ крепления на скобе с фиксацией угла наклона светильника. Монтаж на трубу.
Конструкция
Корпус выполнен из модифицированного алюминиевого сплава без примесей меди. Окрашен порошковой краской RAL7040. Крепежные элементы выполнены из нержавеющей стали. Дополнительно светильник может комплектоваться глубоким или широким отражателем.
Оптическая часть
Рассеиватель из закаленного ударопрочного боросиликатного стекла, защищен решеткой из нержавеющей стали. Опционально светильники комплектуются наружными отражателями.
Характеристики
Взрывозащита обеспечивается видами защиты «взрывонепроницаемая оболочка «d», «оборудование с видом взрывозащиты от воспламенения пыли «t». Монтажная скоба и элементы крепления выполнены из коррозионно стойкой стали. Зоны применения: по газу – 1, 2; по пыли – 21, 22 по ГОСТ Р МЭК 60079. Подключение: винтовые клеммные зажимы, 3х1,5~4 мм2 (L+N+PE). Предусмотрена возможность транзитного подключения. Отверстия для ввода питающего кабеля: М25х1,5 (3 шт.) Пускорегулирующая аппаратура: встроенная, ЭмПРА или (опционально) ЭПРА, соответствует ГОСТ Р 51318.15-99 по электромагнитной совместимости (ЭМС). Диаметр вводимого кабеля: бронированный кабель - 9...26 мм; небронированный кабель (в т.ч. для трубных кабельных вводов) - 10...20 мм. Заземление: внутреннее и внешнее, винты М5х1,5 из коррозионно стойкой фрикционно безопасной стали.
Параметры
Диммирование | - |
cosFI | > 0,98 |
AC/DC | - |
EMC | Да |
Температурный режим | от -60 до +55 C |
Цвет корпуса | серый |
Класс пожароопасности | - |
Коэффициент пульсации | <5%, <10%, <15%, <20% |
Ударопрочность | IK08/7 Дж |
Класс энергоэффективности | A+, A, B |
Блок аварийного питания | - |
Взрывозащита по газу (Зоны) | 1 |
Взрывозащита по газу (Вид) | Ex d |
Взрывозащита по газу (Группы оборудования) | IIC |
Взрывозащита по газу (Температурный класс) | T4 |

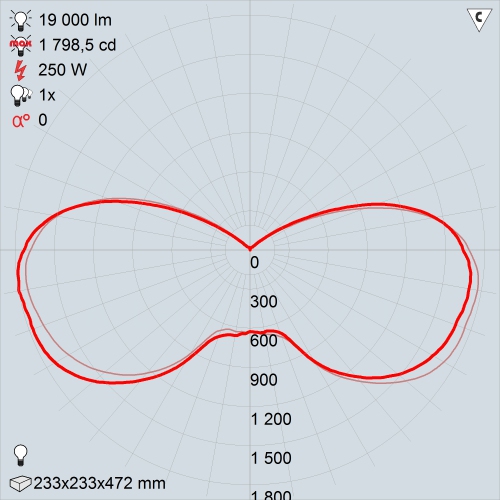

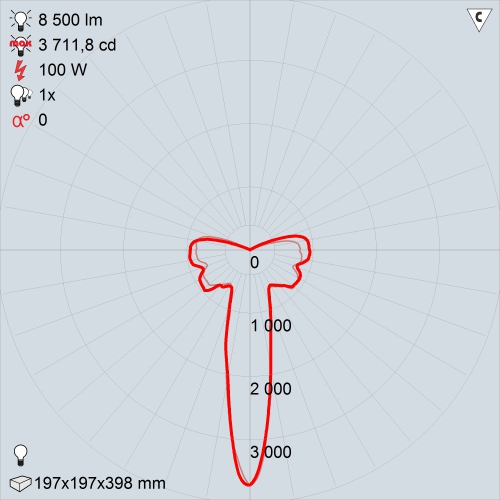

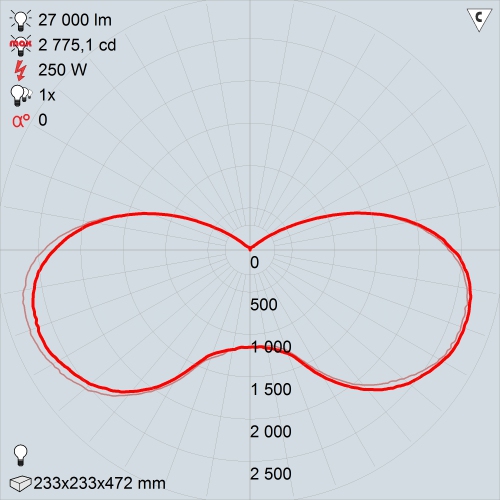

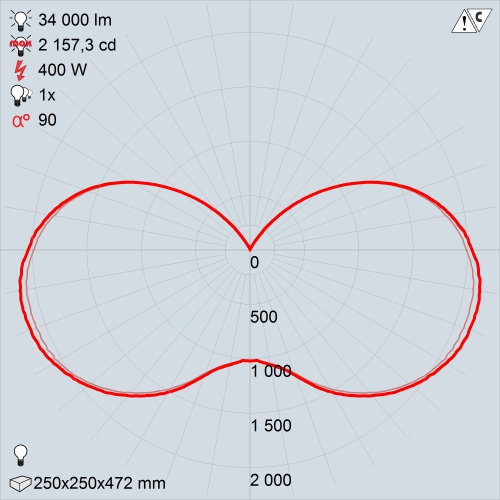

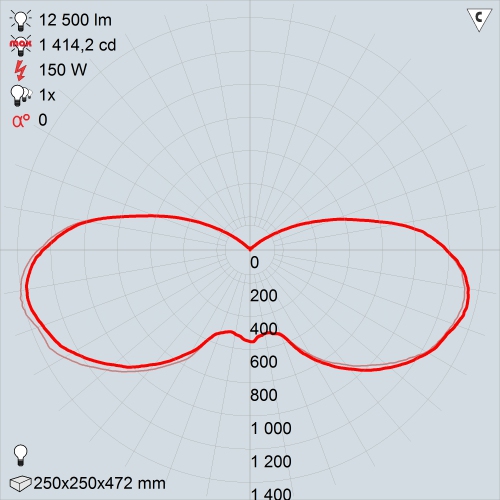

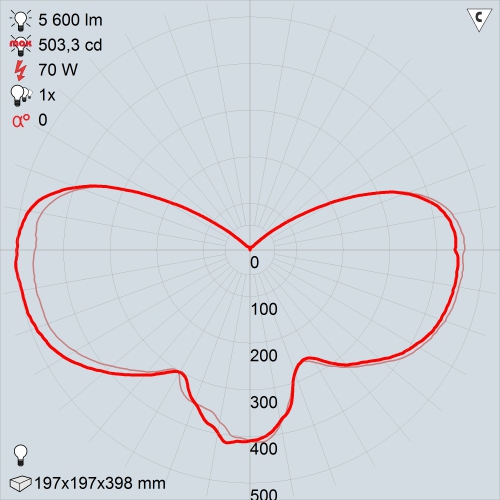

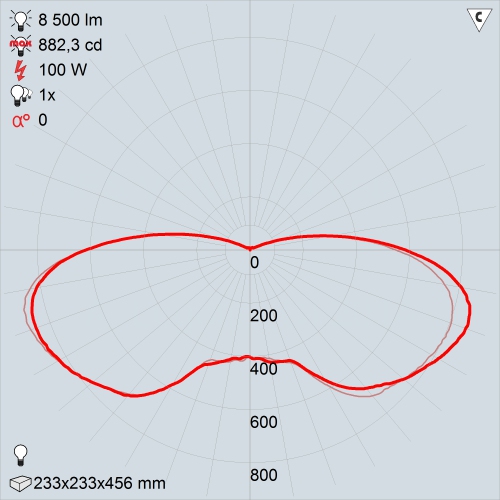

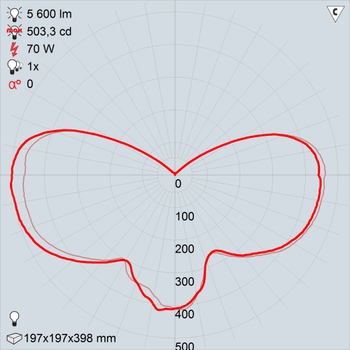

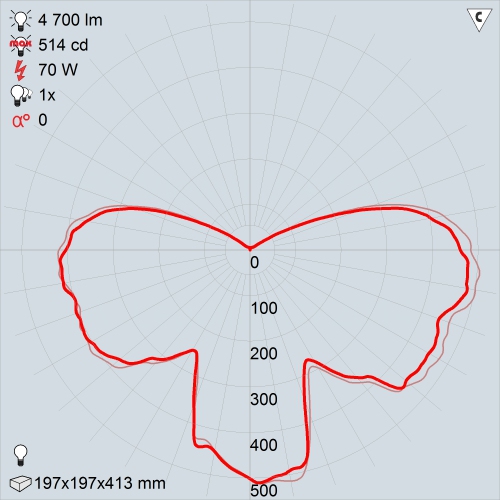

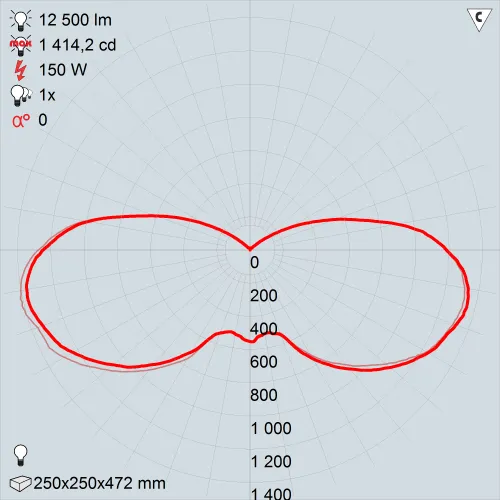

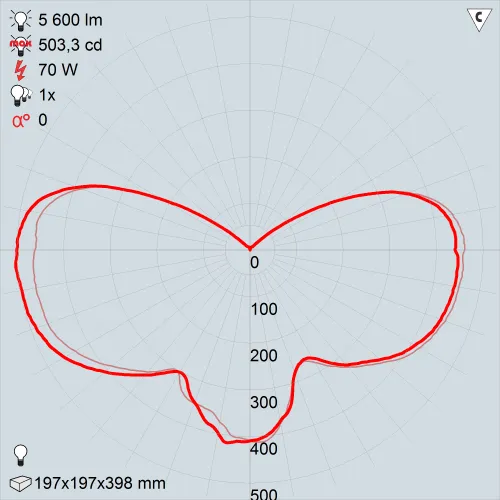

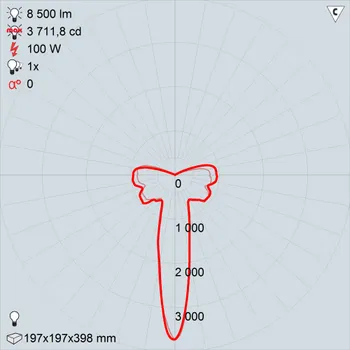

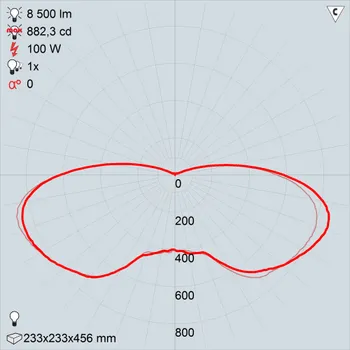

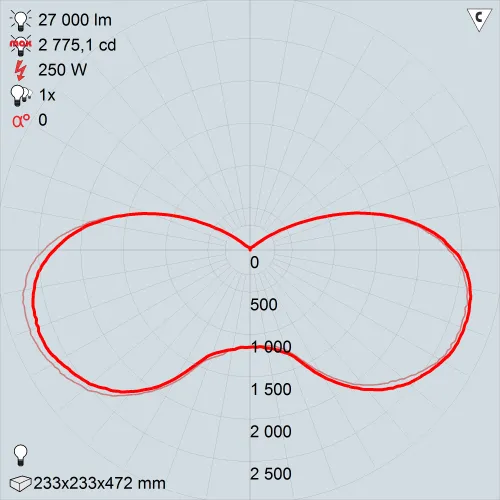

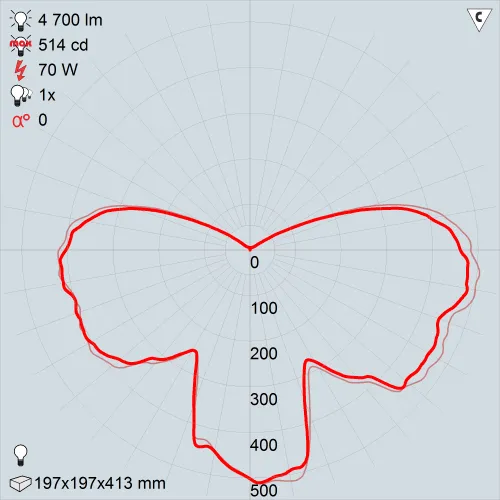

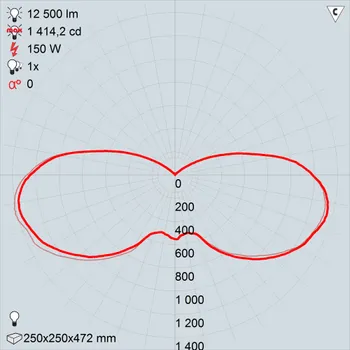

КСС
POLARIS HPS70B Ex | POLARIS HPS100B Ex | POLARIS HPS250B Ex | POLARIS MH70B Ex |
POLARIS MH100B Ex | POLARIS MH150B Ex | POLARIS MH250B Ex | POLARIS MH400B Ex |
Схема подключения
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Ввод кабельный взрывозащищенный М25х1,5 LT-KBAO2MBNS | 3 | 2327002880 | 0.2 |
Ввод кабельный взрывозащищенный М25х1,5 для небронированного кабеля LT-BUE2MBNS | 3 | 4101000030 | 0.5 |

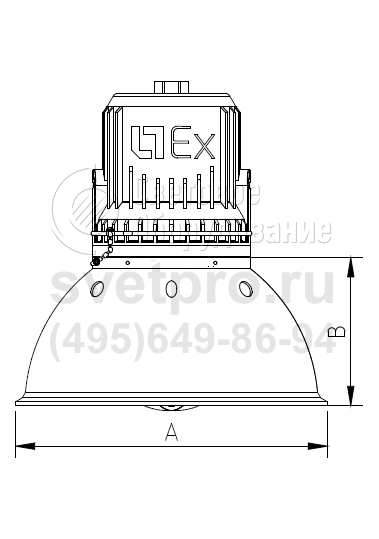

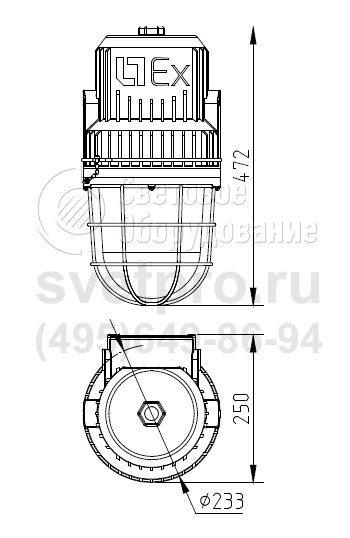

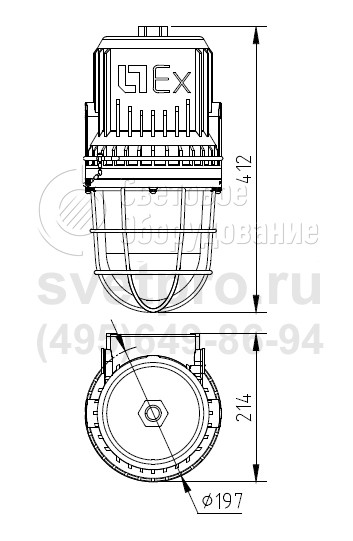

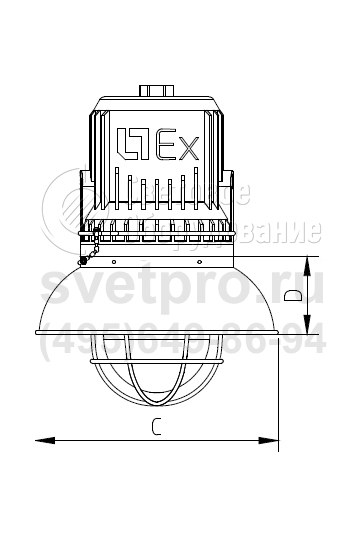

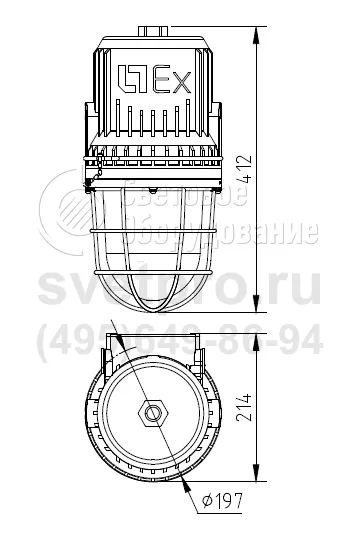

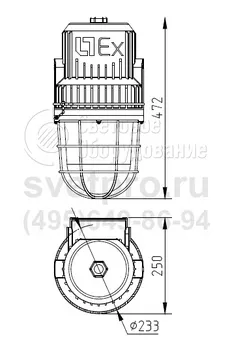

ГАБАРИТНЫЕ РАЗМЕРЫ

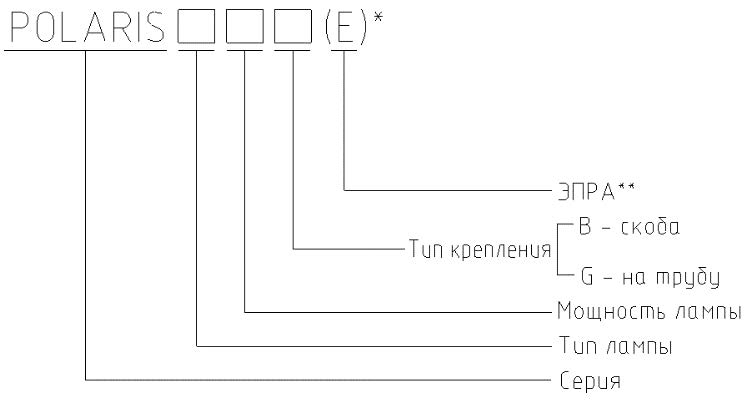

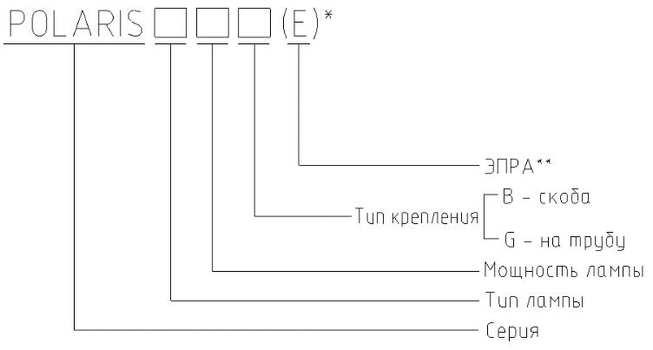

Таблица кодов заказа светильников
Название | Кол-во ламп | Мощность | Балласт | Цоколь | Тип лампы | Длина | Ширина | Артикул |
---|---|---|---|---|---|---|---|---|
POLARIS HPS100B Ex (E27) | 1 | 100 Вт | ЭмПРА | E27 | ДНаТ | 412 мм | 214 мм | 1595000690 |
POLARIS HPS100B Ex (E40) | 1 | 100 Вт | ЭмПРА | E40 | ДНаТ | 472 мм | 250 мм | 1595000010 |
POLARIS HPS100G Ex (E27) | 1 | 100 Вт | ЭмПРА | E27 | ДНаТ | 412 мм | 214 мм | 1595000710 |
POLARIS HPS100G Ex (E40) | 1 | 100 Вт | ЭмПРА | E40 | ДНаТ | 412 мм | 214 мм | 1595000020 |
POLARIS HPS150B Ex | 1 | 150 Вт | ЭмПРА | E27 | ДНаТ | 472 мм | 250 мм | 4595000070 |
POLARIS HPS150G Ex | 1 | 150 Вт | ЭмПРА | E27 | ДНаТ | 472 мм | 250 мм | 4595000050 |
POLARIS HPS250B Ex | 1 | 250 Вт | ЭмПРА | E40 | ДНаТ | 472 мм | 250 мм | 4595000170 |
POLARIS HPS250G Ex | 1 | 250 Вт | ЭмПРА | E40 | ДНаТ | 472 мм | 250 мм | 1595000040 |
POLARIS HPS35B Ex | 1 | 35 Вт | ЭмПРА | E27 | ДНаТ | 412 мм | 214 мм | 1595000740 |
POLARIS HPS35G Ex | 1 | 35 Вт | ЭмПРА | E27 | ДНаТ | 412 мм | 214 мм | 1595000750 |
POLARIS HPS400B Ex | 1 | 400 Вт | ЭмПРА | E40 | ДНаТ | 472 мм | 250 мм | 1595000640 |
POLARIS HPS70B Ex | 1 | 70 Вт | ЭмПРА | E27 | ДНаТ | 412 мм | 214 мм | 4595000030 |
POLARIS HPS70G Ex | 1 | 70 Вт | ЭмПРА | E27 | ДНаТ | 412 мм | 214 мм | 4595000010 |
POLARIS MH100B Ex | 1 | 100 Вт | ЭмПРА | E27 | МГЛ | 472 мм | 250 мм | 1595000240 |
POLARIS MH100G Ex | 1 | 100 Вт | ЭмПРА | E27 | МГЛ | 472 мм | 250 мм | 1595000250 |
POLARIS MH150B Ex | 1 | 150 Вт | ЭмПРА | E27 | МГЛ | 472 мм | 250 мм | 4595000150 |
POLARIS MH150G Ex | 1 | 150 Вт | ЭмПРА | E27 | МГЛ | 472 мм | 250 мм | 4595000130 |
POLARIS MH250B Ex | 1 | 250 Вт | ЭмПРА | E40 | МГЛ | 472 мм | 250 мм | 1595000510 |
POLARIS MH250G Ex | 1 | 250 Вт | ЭПРА | E40 | МГЛ | 472 мм | 250 мм | 1595000520 |
POLARIS MH35B Ex | 1 | 35 Вт | ЭмПРА | E27 | МГЛ | 412 мм | 214 мм | 1595000770 |
POLARIS MH35G Ex | 1 | 35 Вт | ЭмПРА | E27 | МГЛ | 412 мм | 214 мм | 1595000760 |
POLARIS MH400B Ex | 1 | 400 Вт | ЭПРА | E40 | МГЛ | 472 мм | 250 мм | 1595000660 |
POLARIS MH70B Ex | 1 | 70 Вт | ЭПРА | E27 | МГЛ | 412 мм | 214 мм | 4595000110 |
POLARIS MH70G (E) Ex | 1 | 70 Вт | ЭПРА | E27 | МГЛ | 412 мм | 214 мм | 1595000420 |
POLARIS MH70G Ex | 1 | 70 Вт | ЭПРА | E27 | МГЛ | 412 мм | 214 мм | 4595000090 |
