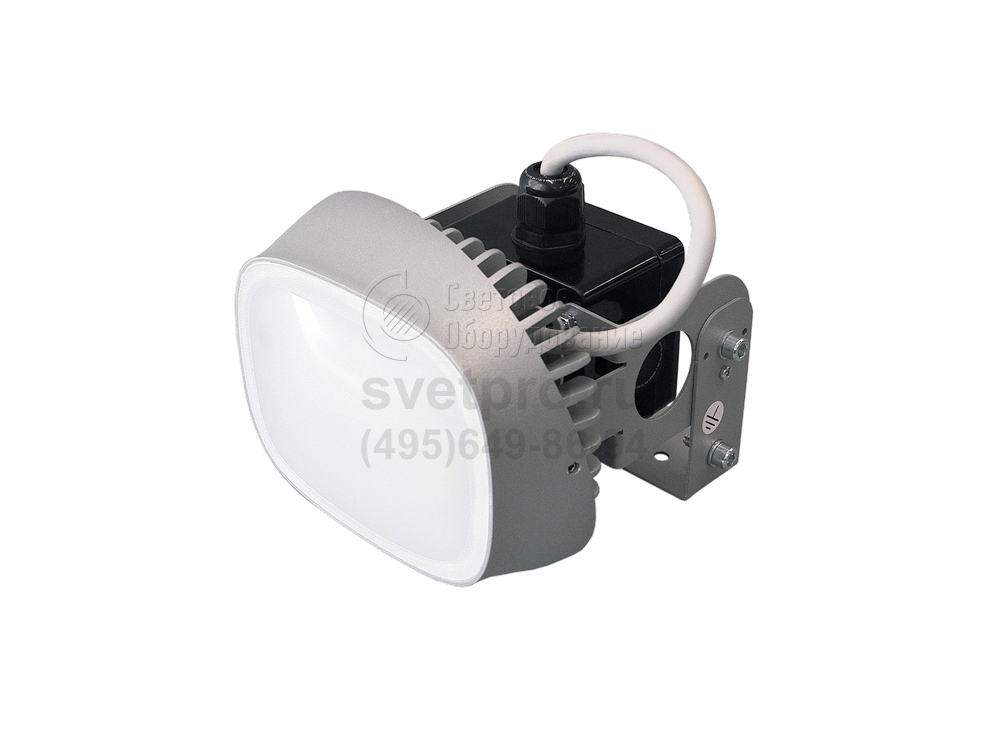

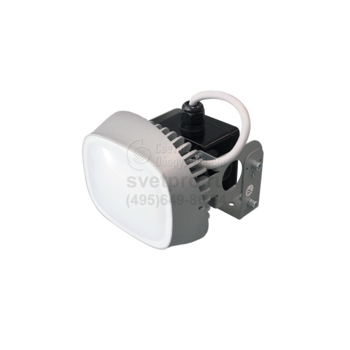

TITAN LED Ex Взрывозащищенный светильник
Мощность: | 8-16 Вт |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP65/IP66 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | TITAN LED Ex |
Гарантийный срок: | 3 года |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 5000 К |
Световой поток: | 800-1400 лм |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы TITAN LED Ex применяют на нефтегазовых промышленных объектах. Установку можно осуществлять в помещениях и на наружных участках.
Монтажные крепления для потолочной или настенной установки, допускают придание фиксированного или регулируемого (поворотная скоба) положения.
Модификации позволяют осуществить выбор по значению светового потока. Его величина претерпевает изменение при выборе приоритета мощности (8, 12, 16 Вт), светопропускающей способности поликарбонатного рассеивателя (прозрачный и опаловый) и световой отдачи светодиодов, объединенных на модуле. Изделие имеет версии для работы в переменной (230 В) и постоянной (24 В) сети. Наличие символа JB свидетельствует о возможности реализации транзитного подключения. Тип КСС – косинусная. Винтовые клеммы обеспечивают надежность контактов. 1-й уровень взрывозащиты (вид «е» – повышенная надежность) свидетельствует о взрывобезопасности.
Для изготовления корпуса с теплоотводящими радиаторами применен алюминиевый сплав. Герметичность отсеков составляет: IP65/IP66. Модель TITAN LED Ex обладает высокой ударопрочностью и устойчивостью к изменениям температуры. Диапазон применения включает значения от -60°С до +55°С.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Светильник может быть установлен на поверхность из нормально воспламеняемого материала.
Светильники, предназначенные для эксплуатации на судах с классом Российского Морского Регистра Судоходства (в дальнейшем РС), должны быть изготовлены и испытаны под его техническим наблюдением.
Комплектность поставки
Светильник в сборе – 1 шт.
Технический паспорт – 1 шт.
Упаковка – 1 шт.
Установка
Установка на поверхность потолка или стены. Возможно крепление на поворотной стальной скобе.
Конструкция
Светильник состоит из корпуса, изготовленного из литого алюминиевого сплава без примесей меди, в котором смонтированы светодиодный модуль и винтовые клеммные зажимы для подключения питания. Рассеиватель выполнен из поликарбоната.
Оптическая часть
Рассеиватель из поликарбоната.
Характеристики
Зоны применения: по газу – 1, 2; по пыли – 21, 22 по ГОСТ Р МЭК 60079.
Параметры
PFС | > 0,99 |
AC/DC | - |
Диммирование | - |
EMC | - |
Температурный режим | -60,+55 C |
Цвет корпуса | металлик |
Класс пожароопасности | - |
Коэффициент пульсации | 100% |
Ударопрочность | IK08/7 Дж |
Класс энергоэффективности | A, A+ |
Пусковой ток | - |
Блок аварийного питания | - |
Взрывозащита по газу (Зоны) | 1 |
Взрывозащита по газу (Вид) | Ex e mb |
Взрывозащита по газу (Группы оборудования) | II |
Взрывозащита по газу (Температурный класс) | T6 |

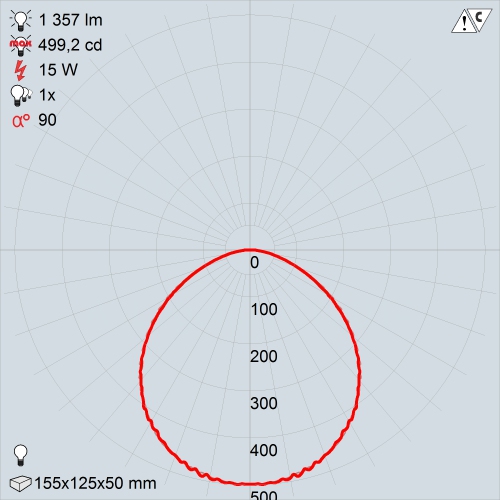

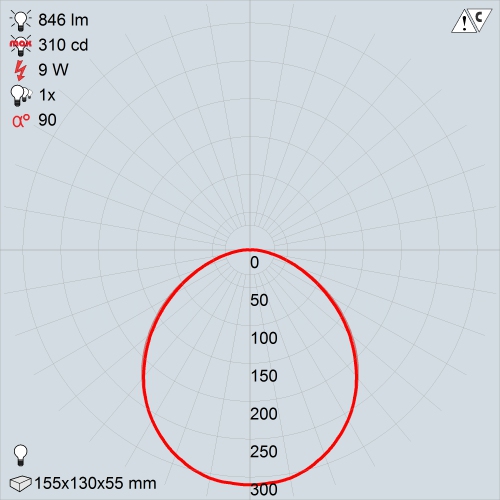

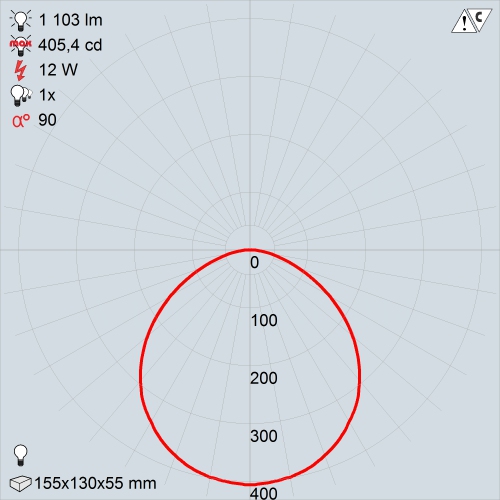

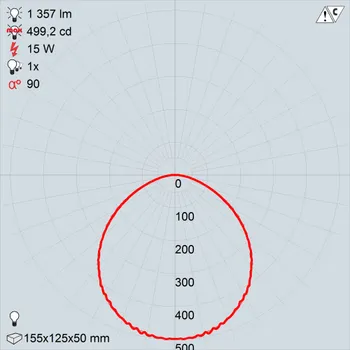

КСС
TITAN 8 LED Ex | TITAN 8 LED OPL Ex | TITAN 12 LED Ex | TITAN 12 LED OPL Ex | TITAN 16 LED Ex | TITAN 16 LED OPL Ex |

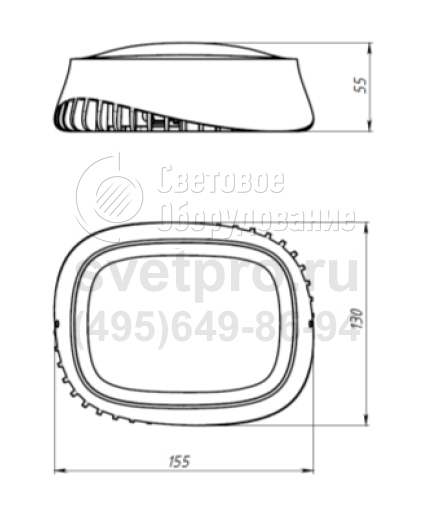

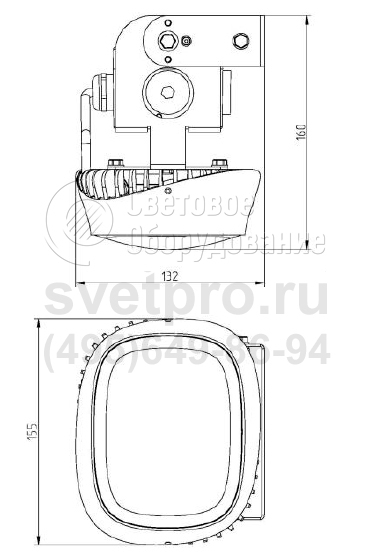

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Световой поток | Мощность | лм/Вт | Длина | Ширина | Вес | Артикул |
---|---|---|---|---|---|---|---|
TITAN 8 LED Ex 5000K | 800 лм | 8 Вт | 100 | 155 мм | 130 мм | 0,660 кг | 1670000240 |
TITAN 8 LED Ex 5000K JB | 800 лм | 8 Вт | 100 | 155 мм | 132 мм | 1,290 кг | 1670000270 |
TITAN 8 LED OPL Ex 5000K | 800 лм | 8 Вт | 100 | 155 мм | 130 мм | 0,660 кг | 1670000150 |
TITAN 8 LED OPL Ex 5000K JB | 800 лм | 8 Вт | 100 | 155 мм | 132 мм | 1,290 кг | 1670000190 |
TITAN 8 LED OPL Ex 5000K JB/24 V DC | 800 лм | 8 Вт | 100 | 155 мм | 132 мм | 1,290 кг | 1670000220 |
TITAN 12 LED Ex 5000K | 1000 лм | 12 Вт | 83 | 155 мм | 130 мм | 0,660 кг | 1670000250 |
TITAN 12 LED Ex 5000K JB | 1000 лм | 12 Вт | 83 | 155 мм | 132 мм | 1,290 кг | 1670000280 |
TITAN 12 LED OPL Ex 5000K | 1000 лм | 12 Вт | 83 | 155 мм | 130 мм | 0,660 кг | 1670000160 |
TITAN 12 LED OPL Ex 5000K JB | 1000 лм | 12 Вт | 83 | 155 мм | 132 мм | 1,290 кг | 1670000230 |
TITAN 16 LED Ex 5000K | 1400 лм | 16 Вт | 88 | 155 мм | 130 мм | 0,660 кг | 1670000260 |
TITAN 16 LED Ex 5000K JB | 1400 лм | 16 Вт | 88 | 155 мм | 132 мм | 1,290 кг | 1670000290 |
TITAN 16 LED OPL Ex 5000K | 1400 лм | 16 Вт | 88 | 155 мм | 130 мм | 0,660 кг | 1670000170 |
TITAN 16 LED OPL Ex 5000K JB | 1400 лм | 16 Вт | 88 | 155 мм | 132 мм | 1,290 кг | 1670000180 |
TITAN 16 LED OPL Ex 5000K JB BUE | 1400 лм | 16 Вт | 88 | 155 мм | 132 мм | 1,290 кг | 1670000200 |
TITAN 16 LED OPL Ex 5000K JB EBLS | 1400 лм | 16 Вт | 88 | 155 мм | 132 мм | 1,290 кг | 1670000210 |
