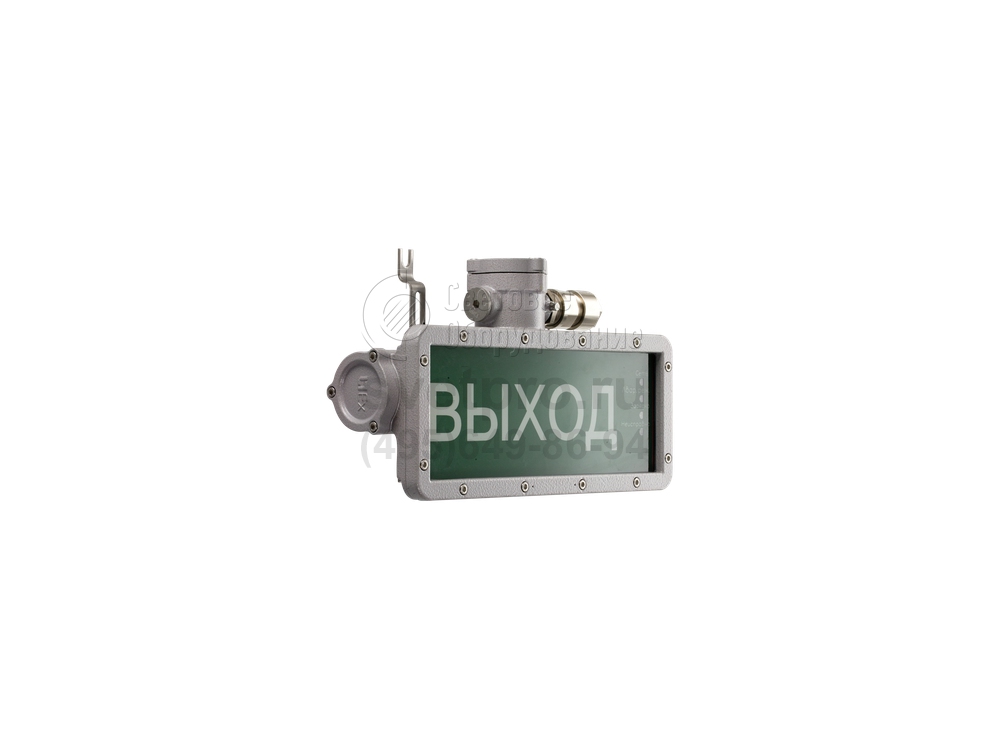

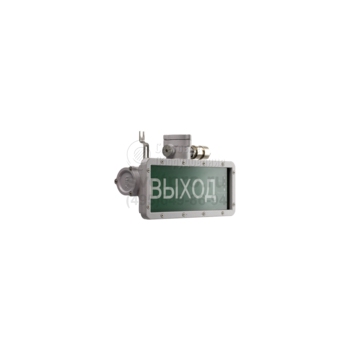

URAN LED EXD Взрывозащищенные светодиодные информационные табло
Область применения: |
|
Назначение: |
|
Мощность: | 4 Вт |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP66 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | URAN LED EXD |
Гарантийный срок: | 3 года |
Индекс цветопередачи: | >70 Ra |
Цветовая температура: | 10350 К |
Световой поток: | 35 лм |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Информационные взрывозащищенные табло URAN LED Exd применяются на объектах нефтегазовой отрасли, морских платформах для добычи ископаемых и судах для их транспортировки.
В модельном ряду версии, устанавливаемые на стену (буква W в маркировке) и на потолок (с буквой C). Промежуточные элементы – стальные кронштейны.
Табло работает в постоянном режиме. Источник питания, необходимый светодиодному модулю, входит в комплектацию изделия. Кабельные вводы – аксессуар. При отключении сетевого электроснабжения, изделие способно работать 3 часа от АКБ. На корпус выведены кнопки: тестирование и включение-выключение. Соответствие 1–му уровню взрывозащиты обеспечено взрывонепроницаемой оболочкой и защитой от воспламенения пыли. На образование светового потока 35 лм, потребляется 4 Вт.
К корпусу из алюминиевого сплава винтами зафиксирована рамка, обеспечивающая плотность прилегания рассеивателя. На внутренней стороне боросиликатного стекла прикреплена пиктограмма. В модельном ряду изделия она несет различную указательную и предупреждающую информацию. Герметичность конструктивной формы URAN LED Exd – IP66. В зоне размещения табло температура может составлять от -60°С до +55°С.
Табло соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость техниче-ских средств».
Табло может быть установлено на поверхность из нормально воспламеняемого материала.
Табло, предназначенные для эксплуатации на судах с классом Российского Морского Регистра Судоходства (в дальнейшем РС), должны быть изготовлены и испытаны под его техническим наблюдением.
Комплектность поставки
Табло в сборе – 1 шт.
Технический паспорт – 1 шт.
Упаковка – 1 шт.
Кабельный ввод заказывается отдельно и не входит в комплект поставки.
Установка
Настенный и потолочный монтаж на стальных кронштейнах.
Конструкция
Корпус выполнен из модифицированного алюминиевого сплава без примесей меди. Окрашен порошковой краской RAL7040. Крепежные элементы выполнены из нержавеющей стали.
Оптическая часть
Рассеиватель из закаленного ударопрочного боросиликатного стекла с информационной наклейкой с внутренней стороны.
Характеристики
Взрывозащита обеспечивается видами защиты «взрывонепроницаемая оболочка «d», «оборудование с видом взрывозащиты от воспламенения пыли «t». Зоны применения: по газу – 1, 2; по пыли – 21, 22 по ГОСТ Р МЭК 60079. Подключение: винтовые клеммные зажимы, 3х1,5-2,5 мм2 (L+N+PE). Предусмотрено транзитное подключение. Отверстия для ввода питающего кабеля: М25х1,5 (2 шт.) Источник питания: встроенный, соответствует ГОСТ Р 51318.15-99 по электромагнитной совместимости (ЭМС). Диаметр вводимого кабеля: бронированный кабель 9...26 мм; небронированный кабель - 10...20 мм. Заземление: внутреннее и внешнее, винты М5х1,5 из коррозионно стойкой фрикционно безопасной стали. Время зарядки аккумулятора: 24 ч. Емкость аккумуляторной батареи: 2000 мАч. Время работы в аварийном режиме: 3 ч.
параметры
PFС | > 0,50 |
AC/DC | - |
Диммирование | - |
EMC | Да |
Температурный режим | от -60 до +55 C |
Цвет корпуса | серый |
Класс пожароопасности | - |
Коэффициент пульсации | <5% |
Ударопрочность | IK08/7 Дж |
Класс энергоэффективности | C |
Пусковой ток | - |
Блок аварийного питания | - |
Взрывозащита по газу (Зоны) | 1 |
Взрывозащита по газу (Вид) | Ex d |
Взрывозащита по газу (Группы оборудования) | IIC |
Взрывозащита по газу (Температурный класс) | T6 |
аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Ввод кабельный взрывозащищенный М25х1,5 LT-KBAO2MBNS | 2 | 2327002880 | 0.2 |
Ввод кабельный взрывозащищенный М25х1,5 для небронированного кабеля LT-BUE2MBNS | 2 | 4101000030 | 0.5 |

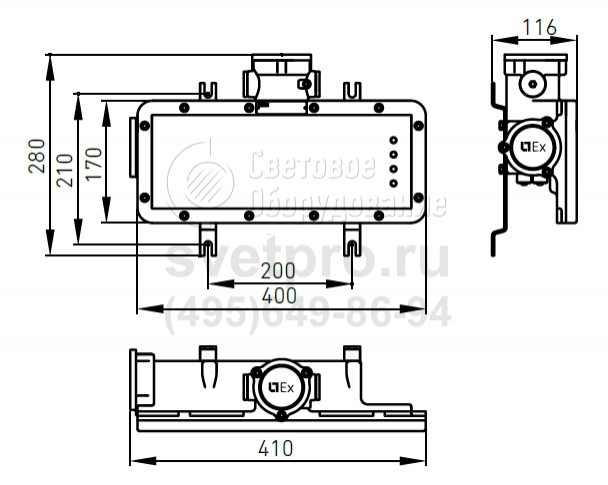

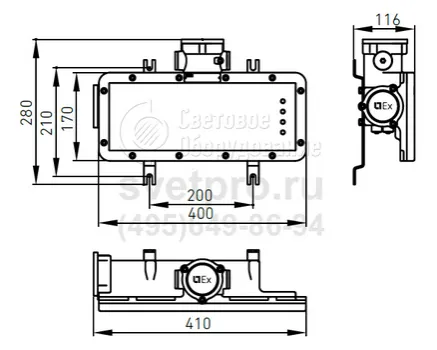

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Световой поток | Мощность | лм/Вт | Длина | Ширина | Вес | Артикул |
---|---|---|---|---|---|---|---|
URAN LED Exd-C001 | 35 лм | 4 Вт | 9 | 410 мм | 100 мм | 5,150 кг | 1593000060 |
URAN LED Exd-C002 | 35 лм | 4 Вт | 9 | 410 мм | 100 мм | 5,150 кг | 1593000080 |
URAN LED Exd-C010 | 35 лм | 4 Вт | 9 | 410 мм | 100 мм | 5,150 кг | 1593000010 |
URAN LED Exd-C014 | 35 лм | 4 Вт | 9 | 410 мм | 100 мм | 5,150 кг | 1593000300 |
URAN LED Exd-C015 | 35 лм | 4 Вт | 9 | 410 мм | 100 мм | 5,150 кг | 1593000320 |
URAN LED Exd-W001 | 35 лм | 4 Вт | 9 | 410 мм | 100 мм | 5,150 кг | 1593000050 |
URAN LED Exd-W002 | 35 лм | 4 Вт | 9 | 410 мм | 100 мм | 5,150 кг | 1593000070 |
URAN LED Exd-W003 | 35 лм | 4 Вт | 9 | 410 мм | 100 мм | 5,150 кг | 1593000180 |
URAN LED Exd-W004 | 35 лм | 4 Вт | 9 | 410 мм | 100 мм | 5,150 кг | 1593000190 |
URAN LED Exd-W005 | 35 лм | 4 Вт | 9 | 410 мм | 100 мм | 5,150 кг | 1593000200 |
URAN LED Exd-W006 | 35 лм | 4 Вт | 9 | 410 мм | 100 мм | 5,150 кг | 1593000210 |
URAN LED Exd-W007 | 35 лм | 4 Вт | 9 | 410 мм | 100 мм | 5,150 кг | 1593000220 |
URAN LED Exd-W008 | 35 лм | 4 Вт | 9 | 410 мм | 100 мм | 5,150 кг | 1593000230 |
URAN LED Exd-W009 | 35 лм | 4 Вт | 9 | 410 мм | 100 мм | 5,150 кг | 1593000240 |
URAN LED Exd-W010 | 35 лм | 4 Вт | 9 | 410 мм | 100 мм | 5,150 кг | 1593000020 |
URAN LED Exd-W011 | 35 лм | 4 Вт | 9 | 410 мм | 100 мм | 5,150 кг | 1593000030 |
URAN LED Exd-W012 | 35 лм | 4 Вт | 9 | 410 мм | 100 мм | 5,150 кг | 1593000250 |
URAN LED Exd-W013 | 35 лм | 4 Вт | 9 | 410 мм | 100 мм | 5,150 кг | 1593000260 |
URAN LED Exd-W014 | 35 лм | 4 Вт | 9 | 410 мм | 100 мм | 5,150 кг | 1593000290 |
URAN LED Exd-W015 | 35 лм | 4 Вт | 9 | 410 мм | 100 мм | 5,150 кг | 1593000310 |
URAN LED Exd-W022 | 35 лм | 4 Вт | 9 | 410 мм | 100 мм | 5,150 кг | 1593000400 |
URAN LED Exd-W023 | 35 лм | 4 Вт | 9 | 410 мм | 100 мм | 5,150 кг | 1593000410 |
URAN LED Exd-W024 | 35 лм | 4 Вт | 9 | 410 мм | 100 мм | 5,150 кг | 1593000420 |
URAN LED Exd-W026 | 35 лм | 4 Вт | 9 | 410 мм | 100 мм | 5,150 кг | 1593000450 |
URAN LED Exd-W027 | 35 лм | 4 Вт | 9 | 410 мм | 100 мм | 5,150 кг | 1593000470 |
URAN LED Exd-С003 | 35 лм | 4 Вт | 9 | 410 мм | 100 мм | 5,150 кг | 1593000090 |
URAN LED Exd-С003L | 35 лм | 4 Вт | 9 | 410 мм | 100 мм | 5,150 кг | 1593000460 |
URAN LED Exd-С004 | 35 лм | 4 Вт | 9 | 410 мм | 100 мм | 5,150 кг | 1593000100 |
URAN LED Exd-С005 | 35 лм | 4 Вт | 9 | 410 мм | 100 мм | 5,150 кг | 1593000110 |
URAN LED Exd-С006 | 35 лм | 4 Вт | 9 | 410 мм | 100 мм | 5,150 кг | 1593000120 |
URAN LED Exd-С007 | 35 лм | 4 Вт | 9 | 410 мм | 100 мм | 5,150 кг | 1593000130 |
URAN LED Exd-С008 | 35 лм | 4 Вт | 9 | 410 мм | 100 мм | 5,150 кг | 1593000140 |
URAN LED Exd-С009 | 35 лм | 4 Вт | 9 | 410 мм | 100 мм | 5,150 кг | 1593000150 |
URAN LED Exd-С011 | 35 лм | 4 Вт | 9 | 410 мм | 100 мм | 5,150 кг | 1593000040 |
URAN LED Exd-С012 | 35 лм | 4 Вт | 9 | 410 мм | 100 мм | 5,150 кг | 1593000160 |
URAN LED Exd-С013 | 35 лм | 4 Вт | 9 | 410 мм | 100 мм | 5,150 кг | 1593000170 |
