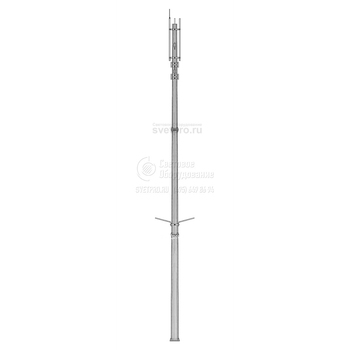

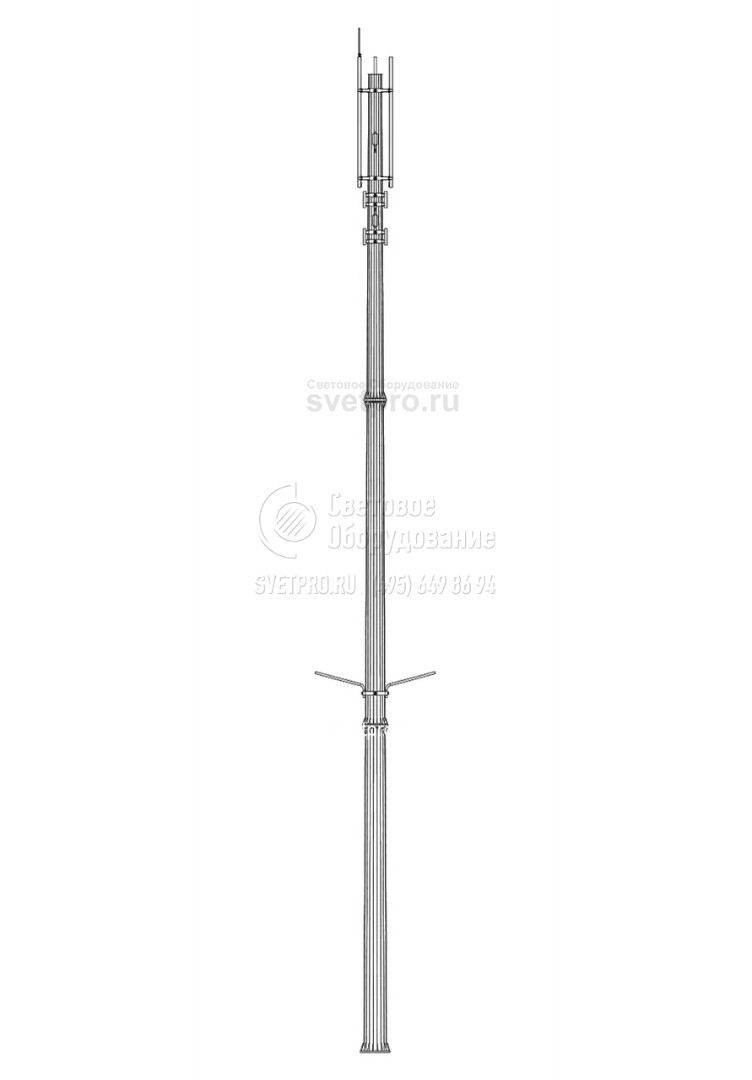

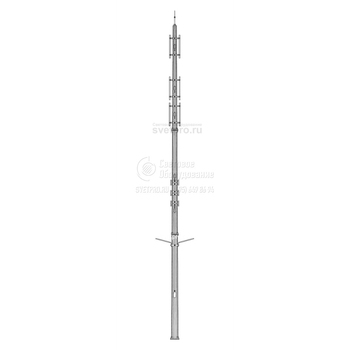

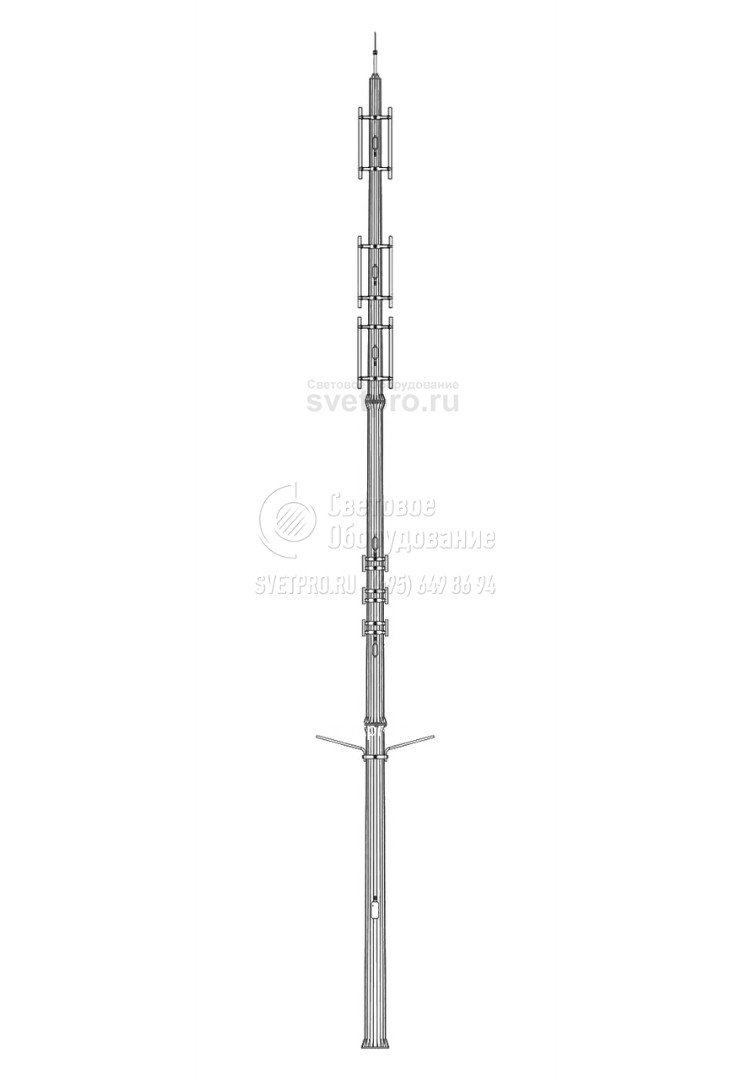

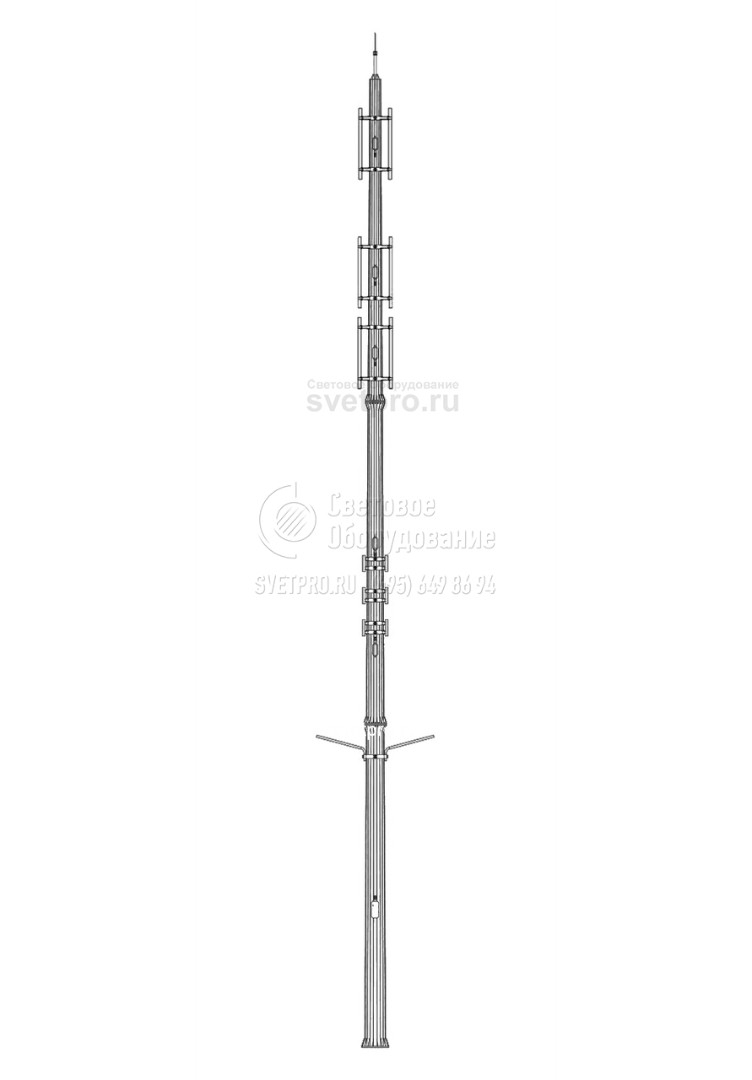

ВМДН-20 Телекоммуникационные опоры двойного назначения
| Область применения: |
|
| Назначение: |
|
| Высота: | 20 м |
| Цвет свечения: |
Производитель «Svetpro», Россия
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
ОПИСАНИЕ

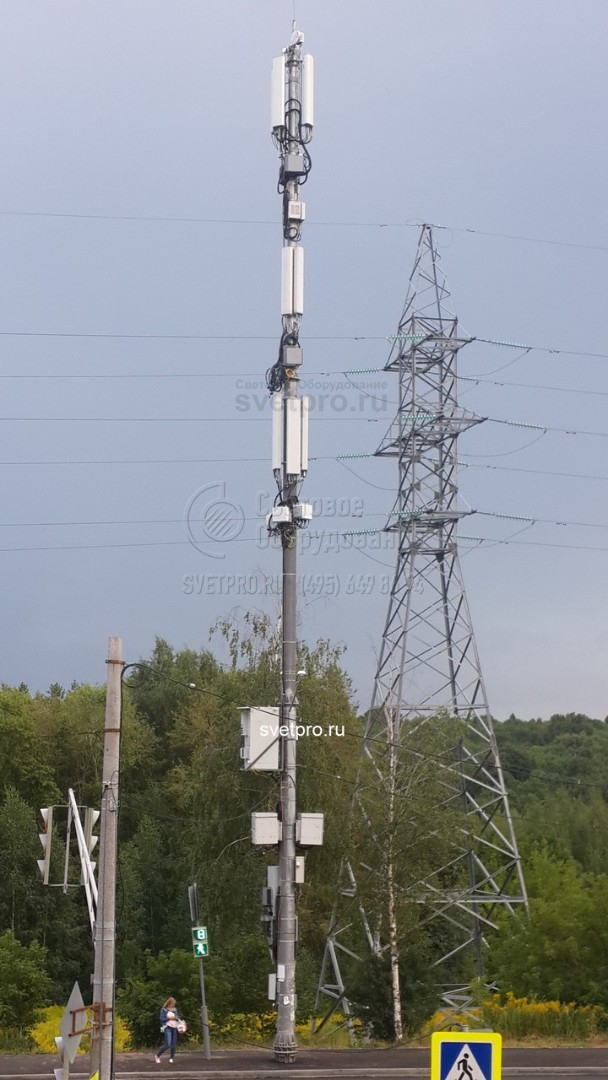

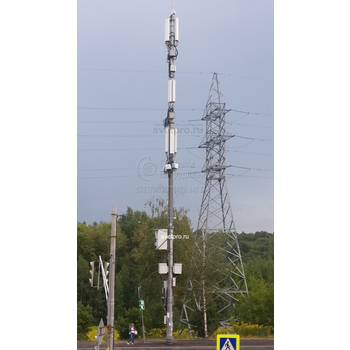

Главное достоинство опор двойного назначения — возможность их интеграции в инфраструктуру населенных пунктов путем размещения на антенной опоре осветительных и других приборов городских инженерных систем.

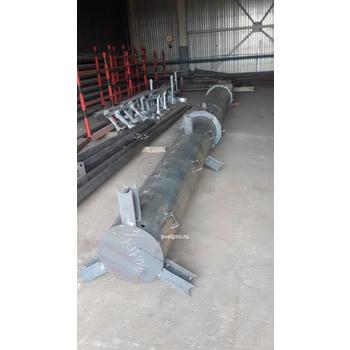

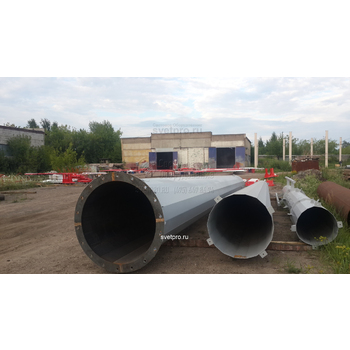

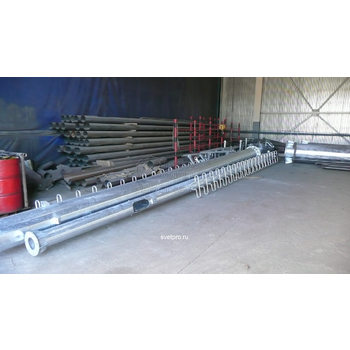

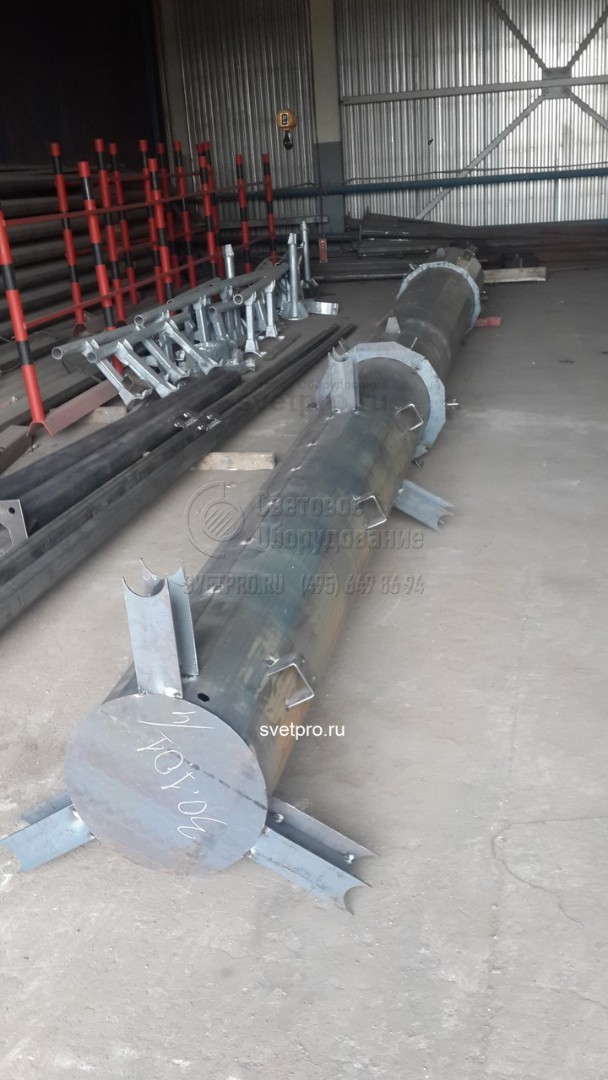

Многогранные металлические опоры позволяют минимизировать затраты как при изготовлении так и при монтаже. Легкие и короткие конструкции опоры (секция длиной до 12 м. и массой до 1 тонн) значительно облегчают процесс логистики и, в частности, исключают затраты на специализированный автотранспорт и услуги сопровождения длинномерных грузов.
Все опоры связи серии ВМДН предназначены для эксплуатации в I — V ветровых районах. Применение многогранных опор серии ВМДН для обеспечения связи в других климатических районах может быть предусмотрено по Техническому заданию Заказчика.
ОПОРЫ СЕРИИ ВМДН (ОДН) - ТИП 01
| Тип оборудования | Кол-во, шт. | Размеры, мм |
Масса | Высота подвеса, м. |
|---|---|---|---|---|
| Антенна РРС | 1 | Ø = 300 | 12 | +0,3 от верха |
| Антенна БС | 3 | 1360х530 | 20 | -1,5 от верха |
| RRU | 6 | 510х462 | 25 | -1,5 от верха |
| Светильник и ВЛ | 2 | 400х200 | 15 | 9,0 от земли |
| Климатический шкаф | 2 | 780х850х1500 | 500 | 1,0 от землим |
ОПОРЫ СЕРИИ ВМДН (ОДН) - ТИП 02
| Тип оборудования | Кол-во, шт. | Размеры, мм |
Масса | Высота подвеса, м. |
|---|---|---|---|---|
| Антенна РРС | 2 | Ø = 300 | 12 | +0,3 от верха |
| Антенна БС | 3 | 1360х530 | 20 | -1,5 от верха |
| RRU | 6 | 510х462 | 25 | -1,5 от верха |
| Антенна БС | 3 | 2600х620 | 40 | -5,0 от верха |
| RRU | 3 | 383х636 | 25 | -5,0 от верха |
| Светильник и ВЛ | 2 | 400х200 | 15 | 9,0 от земли |
| Климатический шкаф | 2 | 780х850х1500 | 500 | 1,0 от земли |
ОПОРЫ СЕРИИ ВМДН (ОДН) - ТИП 03
| Тип оборудования | Кол-во, шт. | Размеры, мм |
Масса | Высота подвеса, м. |
|---|---|---|---|---|
| Антенна РРС | 2 | Ø = 600 | 13 | -2,0 от верха |
| Антенна БС | 3 | 2058х262 | 36 | -3,9 от верха |
| Антенна РРС | 2 | Ø = 600 | 13 | -5,9 от верха |
| Антенна БС | 3 | 2058х262 | 36 | -7,8 от верха |
| RRU | 2 | 510х462 | 25 | -9,8 от верха |
| Антенна БС | 3 | 2600х620 | 40 | -5,0 от верха |
| RRU | 8 | 383х636 | 25 | -15,1 от верха |
| Светильник и ВЛ | 2 | 400х200 | 15 | 11,0 от земли |
| Климатический шкаф | 2 | 780х850х1500 | 500 | 5,7 от земли |
К сведению Заказчика
- Серия ВМДН Тип 01 выпускается в высотах 20 и 27 м.;
- Серия ВМДН Тип 02 выпускается только высотой 27;
- Серия ВМДН Тип 03 выпускается только высотой 30.

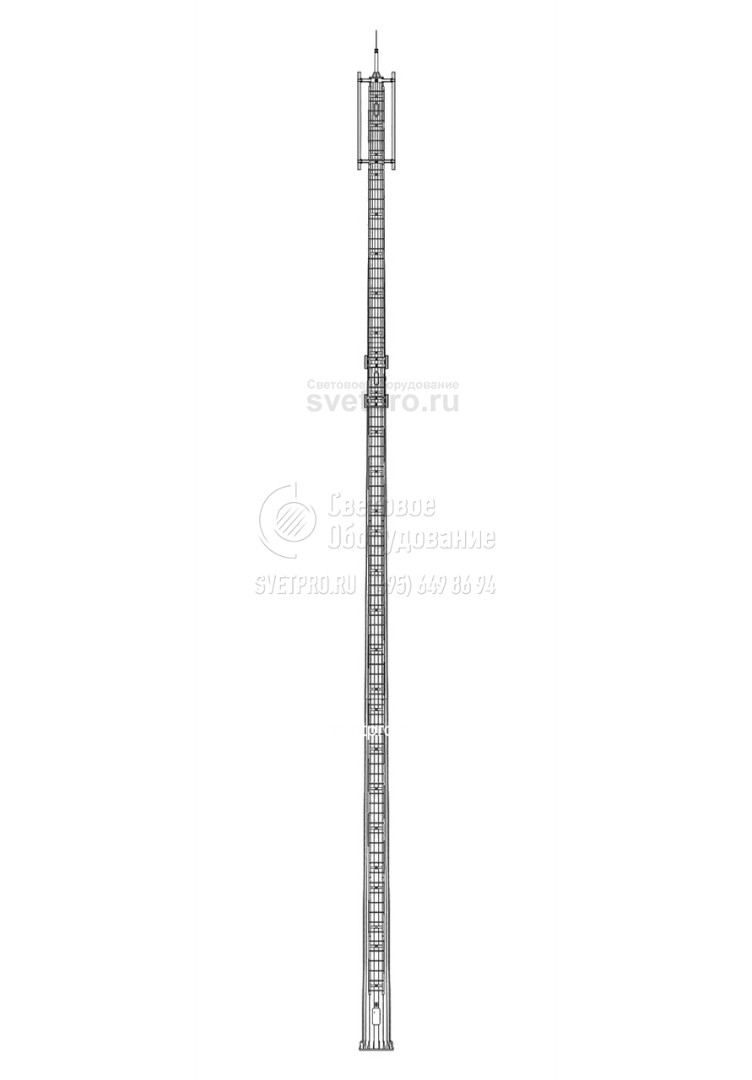

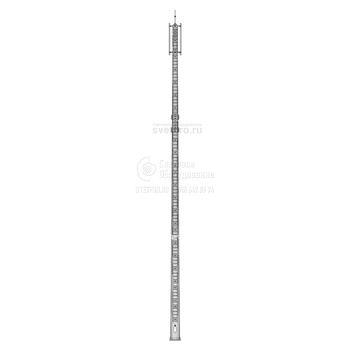

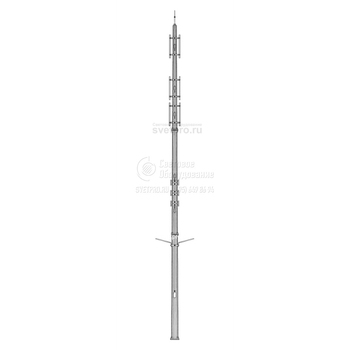

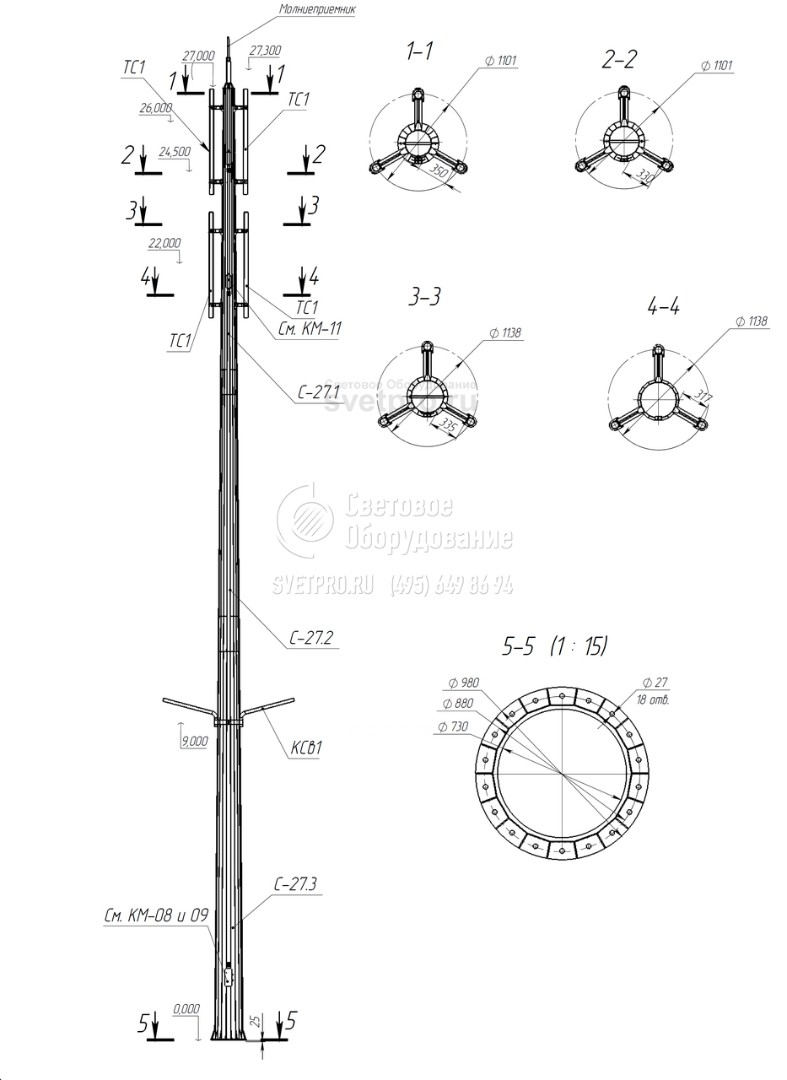

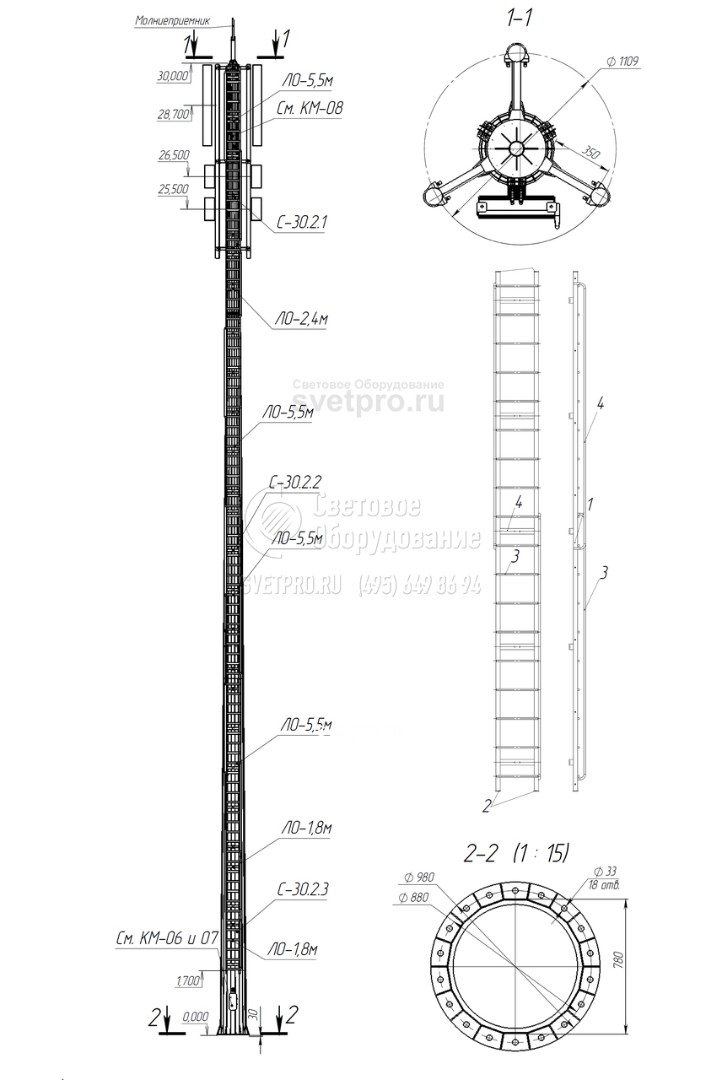

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
| Наименование ВМДН | Высота, м. | Шифр проекта | Год выпуска Проекта | РРЛ | Антенны | Радиомодули | Всего по КМ, кг |
|---|---|---|---|---|---|---|---|
| ВМДН-20 | 20 | СИ.ВМДН-20.1.01.00 | 2018 | 1 | 3 | 9 | 910 |
| ВМДН-20 | 20 | СИ.ВМДН-20.1.01.02 | 2018 | 1 | 3 | 9 | 1 112 |
| ВМДН-20 | 20 | СИ.ВМДН-20.2.01.00 | 2018 | 1 | 3 | 9 | 975 |
| ВМДН-20 | 20 | СИ.ВМДН-20.3.01.00 | 2018 | 1 | 3 | 9 | 1 150 |
| ВМДН-20 | 20 | СИ.ВМДН-20.4.01.00 | 2018 | 1 | 3 | 9 | 1 358 |
| ВМДН-20 | 20 | СИ.ВМДН-20.4.02.00 | 2018 | 1 | 6 | 12 | 1 538 |
| ВМДН-20 | 20 | СИ.ВМДН-20.4.02.03 | 2018 | 3 | 9 | 18 | 1 764 |
| ВМДН-20 | 20 | СИ.ВМДН-20.5.01.00 | 2018 | 1 | 3 | 9 | 1 415 |
| ВМДН-20 | 20 | СИ.ВМДН-20.5.02.00 | 2018 | 1 | 6 | 12 | 1 622 |
| ВМДН-20 | 20 | СИ.ВМДН-20.3.02.05 | 2019 | 1 | 6 | 12 | 1 278 |
| ВМДН-20 | 20 | СИ.ВМДН-20.2.01.04 | 2019 | 1 | 3 | 9 | 1 452 |
| ВМДН-20 | 20 | СИ.ВМДН-20.1.01.04 | 2019 | 1 | 3 | 9 | 1 308 |
| ВМДН-20 | 20 | СИ.ВМДН-20.3.01.03 | 2019 | 1 | 3 | 9 | 1 182 |
| ВМДН-20 | 20 | СИ.ВМДН-20.4.01.03 | 2019 | 1 | 3 | 9 | 1 420 |
| ВМДН-20 | 20 | СИ.ВМДН-20.3.01.06 | 2019 | 1 | 3 | 15 | 1 352 |
| ВМДН-20 | 20 | СИ.ВМДН-20.4.01.06 | 2019 | 1 | 3 | 15 | 1 591 |
| ВМДН-20 | 20 | СИ.ВМДН-20.2.01.07 | 2019 | 1 | 3 | 12 | 1 004 |
| ВМДН-20 | 20 | СИ.ВМДН-20.3.02.00 | 2020 | 2 | 6 | 12 | 1 522 |
