Светильник консольный ЖКУ16, РКУ16, ГКУ16 Лидер
Область применения: |
|
Назначение: |
|
Источник света: | Натриевая лампа (ДНаТ), Металлогалогенная лампа (МГЛ), Ртутная лампа (ДРЛ) |
Цоколь: | E27, E40 |
Номинальное напряжение: | 220 ± 10% В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP54/IP23 |
Климатическое исполнение: | УХЛ1, У1 |
Артикул производителя: | ЖКУ16, РКУ16, ГКУ16 |
Мощность: | 70-400 Вт |
Гарантийный срок: | 18 |
Габаритные размеры: | см. модификации |
Индекс цветопередачи: | 20-30, 40-60, 60-95 Ra |
Цветовая температура: | 1800-2200, 3300-4200, 2800-6500 К |
Световой поток: | 6000, 6300, 5200 лм |
Производитель «GALAD», Россия
+ Комплектом выгоднее
ОПИСАНИЕ
Используя светильник ЖКУ16, РКУ16, ГКУ16 Лидер, освещаются улицы и дороги, сооружения транспортной области: мосты, железнодорожные перроны, платформы, автостоянки. Он используется в системах, оборудованных во дворах жилых кварталов и коттеджных поселках.
При установке применяется консольный способ монтажа, включающий опору и Г-образный кронштейн с Ø 48 мм. Наклон светильника предопределен углом кронштейна. Базовая версия – 15о.
Светильник имеет модификации с патроном Е27 и Е40, что позволяет применять лампы от 70 до 400 Ватт. Имеются варианты, обеспеченные различной степенью защиты: базовая – IP23, повышенная – при применении защитного стекла (светостабилизированный поликарбонат) и войлочной прокладки – IP54.
Защита стального основания изделия – порошковое окрашивание, крышка – пластмассовая, для отражателя (широкое боковое или осевое светораспределение) применен анодированный алюминий. Модификации выбираются и на основании типа лампы: ДНаТ, ДРЛ, ДРИ. Ее работа поддерживается ЭмПРА. Имеются модификации светильника ЖКУ16, РКУ16, ГКУ16 Лидер с ПРА 40%, позволяющем автоматически работать в 2-х режимах. Применение ЭПРА – на основании дополнительной заявки.
Освещение улиц и дорог с высокой, средней и слабой интенсивностью движения транспорта, а также автостоянок, площадей, освещение парков, коттеджных поселков, железнодорожных платформ и станций, мостов, территорий дворов, школ.
ТУ 3461-033-05758434-2012
Преимущества
- Крышка: термостойкая ударопрочная пластмасса
- Основание: стальное с порошковым покрытием, устойчивое к агрессивной среде
- Отражатель: алюминиевый анодированный, с высоким коэффициентом отражения
- Ударопрочное защитное стекло: светостабилизированный поликарбонат, сохраняет коэффициент пропускания с течением времени
- Соответствует российским стандартам
- Соответствует европейским нормам электромагнитной совместимости
- Виброустойчивый
Модификации
- 001 – защитное стекло,прокладка войлочная(IP54), габаритные размеры690х335х310 мм, широкая осевая КСС
- 001Б – защитное стекло,прокладка войлочная(IP54), габаритные размеры690х335х310 мм, широкая боковая КСС
- 002 – без защитного стекла(IP23), габаритные размеры690х335х160 мм, широкая осевая КСС
- 002Б – без защитного стекла(IP23), габаритные размеры690х335х160 мм, широкая боковая КСС
- Цвет светильника по умолчанию: серый
Светильники с ЭПРА
Под заказ светильники могут комплектоваться электронным ПРА. Светильники с ЭПРА обеспечивают режим работы лампы, при котором увеличиваются их сроки службы и световая отдача. Светильники с ЭПРА имеют высокий коэффициент мощности (до 0,98) и меньший, чем у ЭмПРА вес.
Светильники могут комплектоваться автоматическим выключателем, который защищает цепь светильника от токов перегрузок и короткого замыкания при возникновении аномального режима.
При заказе укажите принцип управления освещением:
- без управления;
- автономно в соответствии с заданным в ЭПРА алгоритме;
- в составе АСУ «Горсвет»;
- в составе АСУ «Рассвет».

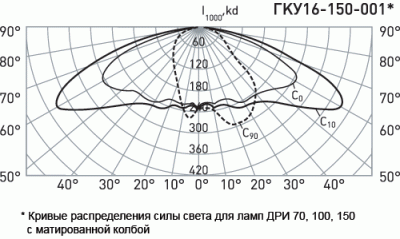

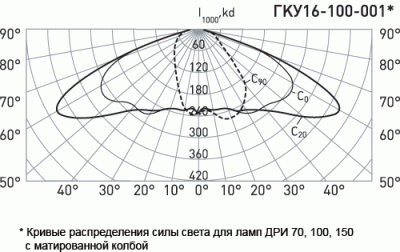

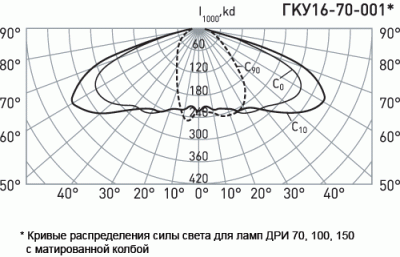

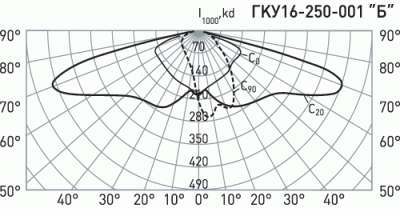

КСС
УСТАНОВКА
Светильник рекомендуется устанавливать на Г-образных кронштейнах диаметром 48 мм. Типовое положение – угол наклона 15° к горизонту. Другие положения тоже возможны.
КОНСТРУКЦИЯ
Отсек ПРА – доступ сверху. Вывернуть специальный винт, прикрепляющий пластмассовую крышку к отсеку ПРА и снять ее. Это обеспечит доступ к ПРА, клеммной колодке и узлу крепления.
ОПТИЧЕСКАЯ ЧАСТЬ
Оптический отсек - доступ снизу. Открыть вручную два замка "стекло-корпус", стекло повернуть вниз на шарнире, открывая доступ к лампе.
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Артикул |
Тип источника света |
Номинальная мощность, Вт |
Патрон |
КПД, % (не менее) |
Тип КСС |
Степень защиты оптического отсека |
Масса, кг (не более) |
---|---|---|---|---|---|---|---|---|
ЖКУ16-70-001 Лидер |
1000072 |
ДНаТ |
70 |
Е27 |
75 |
широкая осевая |
IP54 |
4,5 |
ЖКУ16-70-002 Лидер |
1000073 |
ДНаТ |
70 |
Е27 |
78 |
широкая осевая |
IP23 |
3,8 |
ЖКУ16-100-001 Лидер |
1000074 |
ДНаТ |
100 |
Е40 |
80 |
широкая осевая |
IP54 |
5,3 |
ЖКУ16-100-002 Лидер |
1000075 |
ДНаТ |
100 |
Е40 |
83 |
широкая осевая |
IP23 |
4,6 |
ЖКУ16-150-001 Лидер |
1000076 |
ДНаТ |
150 |
Е40 |
71 |
широкая осевая |
IP54 |
5,5 |
ЖКУ16-150-002 Лидер |
1000077 |
ДНаТ |
150 |
Е40 |
74 |
широкая осевая |
IP23 |
4,8 |
ЖКУ16-250-001 Лидер |
1000078 |
ДНаТ |
250 |
Е40 |
78 |
широкая осевая |
IP54 |
7,0 |
ЖКУ16-250-002 Лидер |
1000079 |
ДНаТ |
250 |
Е40 |
81 |
широкая осевая |
IP23 |
6,3 |
ЖКУ16-250-001Б Лидер |
1000080 |
ДНаТ |
250 |
Е40 |
85 |
широкая боковая |
IP54 |
7,0 |
ЖКУ16-250-002Б Лидер |
1000081 |
ДНаТ |
250 |
Е40 |
88 |
широкая боковая |
IP23 |
6,3 |
ЖКУ16-400-001 Лидер |
1000082 |
ДНаТ |
400 |
Е40 |
85 |
широкая осевая |
IP54 |
8,6 |
ЖКУ16-400-002 Лидер |
1000083 |
ДНаТ |
400 |
Е40 |
88 |
широкая осевая |
IP23 |
7,9 |
РКУ16-125-001 Лидер |
1000084 |
ДРЛ |
125 |
Е27 |
72 |
широкая осевая |
IP54 |
4,7 |
РКУ16-125-002 Лидер |
1000085 |
ДРЛ |
125 |
Е27 |
72 |
широкая осевая |
IP23 |
4,0 |
РКУ16-250-001 Лидер |
1000086 |
ДРЛ |
250 |
Е40 |
77 |
широкая осевая |
IP54 |
6,1 |
РКУ16-250-002 Лидер |
1000087 |
ДРЛ |
250 |
Е40 |
82 |
широкая осевая |
IP23 |
5,4 |
РКУ16-400-001 Лидер |
1000088 |
ДРЛ |
400 |
Е40 |
83 |
широкая осевая |
IP54 |
6,4 |
РКУ16-400-002 Лидер |
1000089 |
ДРЛ |
400 |
Е40 |
83 |
широкая осевая |
IP23 |
5,7 |
ГКУ16-70-001 Лидер |
1000090 |
ДРИ |
70 |
Е27 |
73 |
широкая осевая |
IP54 |
4,5 |
ГКУ16-100-001 Лидер |
1000091 |
ДРИ |
100 |
Е27 |
75 |
широкая осевая |
IP54 |
5,3 |
ГКУ16-150-001 Лидер |
1000092 |
ДРИ |
150 |
Е27 |
75 |
широкая осевая |
IP54 |
5,5 |
ГКУ16-250-001 Лидер |
1000093 |
ДРИ |
250 |
Е40 |
75 |
широкая осевая |
IP54 |
7,0 |
ГКУ16-250-001Б Лидер |
1000094 |
ДРИ |
250 |
Е40 |
73 |
широкая боковая |
IP54 |
7,0 |
ГКУ16-400-001 Лидер |
1000095 |
ДРИ |
400 |
Е40 |
82 |
широкая осевая |
IP54 |
8,6 |
Светильники с ПРА 40%
Наименование |
Артикул |
Тип источника света |
Номинальная мощность, Вт |
Пониженная мощность, Вт |
Патрон |
Световой поток в режиме пониженной мощности |
---|---|---|---|---|---|---|
ЖКУ16-150-071 |
1001663 |
ДНаТ |
150 |
90 |
Е40 |
50% от номинального |
ЖКУ16-250-071 |
1001664 |
ДНаТ |
250 |
150 |
Е40 |
50% от номинального |
ЖКУ16-250-071Б |
1001665 |
ДНаТ |
250 |
150 |
Е40 |
50% от номинального |
