Мачты с мобильной короной

Прожекторы надежно фиксируются к короне, при этом сохраняется возможность изменения их положения на раме и угла наклона оптической части.

Мачта с мобильной рамой является сложным техническим изделием.

Типовая комплектация мачты состоит из:

  • ствола,
  • короны,
  • подъемного механизма
  • фундамента.

Ствол изготовлен из стального проката, толщина которого определяется предполагаемой высотой мачты и находится в диапазоне от 5 до 15 миллиметров. В результате гибки стали образуется многогранная конструктивная форма, имеющая один или два продольных сварных шва. Мачты с мобильной короной имеют высоту от 16 до 50 метров, что обеспечивается объединением от двух до пяти секций.

Опорная (нижняя) часть мачты оснащена фланцем круглой формы. Фланец предназначен для установки мачты на фундамент путем соединения с крепежными элементами закладной металлической части фундамента. Размеры фланца определяются диаметром нижней части опоры и составляют от 640 до 1030 мм. Межцентровые отверстия фланца расположены по окружности диаметром от 540 до 900 мм. Диаметр отверстий составляет 30 (36, 42) мм. Количество отверстий увеличивается с увеличением высоты мачты от 8 до 24 штук. При установке мачт применяется элемент типа ЗА – анкерный. Количество отверстий фланца и их диаметр соответствует количеству шпилек и диаметру закладной детали. Шпильки закладной детали объединяются в круг кондуктором круглой формы. Фиксация анкерных шпилек (болтов) с фланцем опоры осуществляется гайками. Высота ЗА, составляет от 0,94 до 1,3 метра.

В нижней части ствола мачты находится ревизионное окно, через которое обеспечивается доступ к питающему кабелю и подъемному механизму, а также панели электроаппаратуры. Корона, предназначенная для установки осветительных приборов, состоит из корпуса с тросами и кабелем, защитного купола, страховочной цепи и рамы с кронштейнами для крепления ОП и ПРА. Корпус стационарно закрепляется в верхней части ствола. Рама с установленными приборами освещения фиксируется в верхней части мачты и для обслуживания, с применением эксплуатационного комплекта и лебедки опускается до уровня 2,0 метра над уровнем земли, что позволяет выполнять работу одному человеку, исключая использование специализированного транспорта.

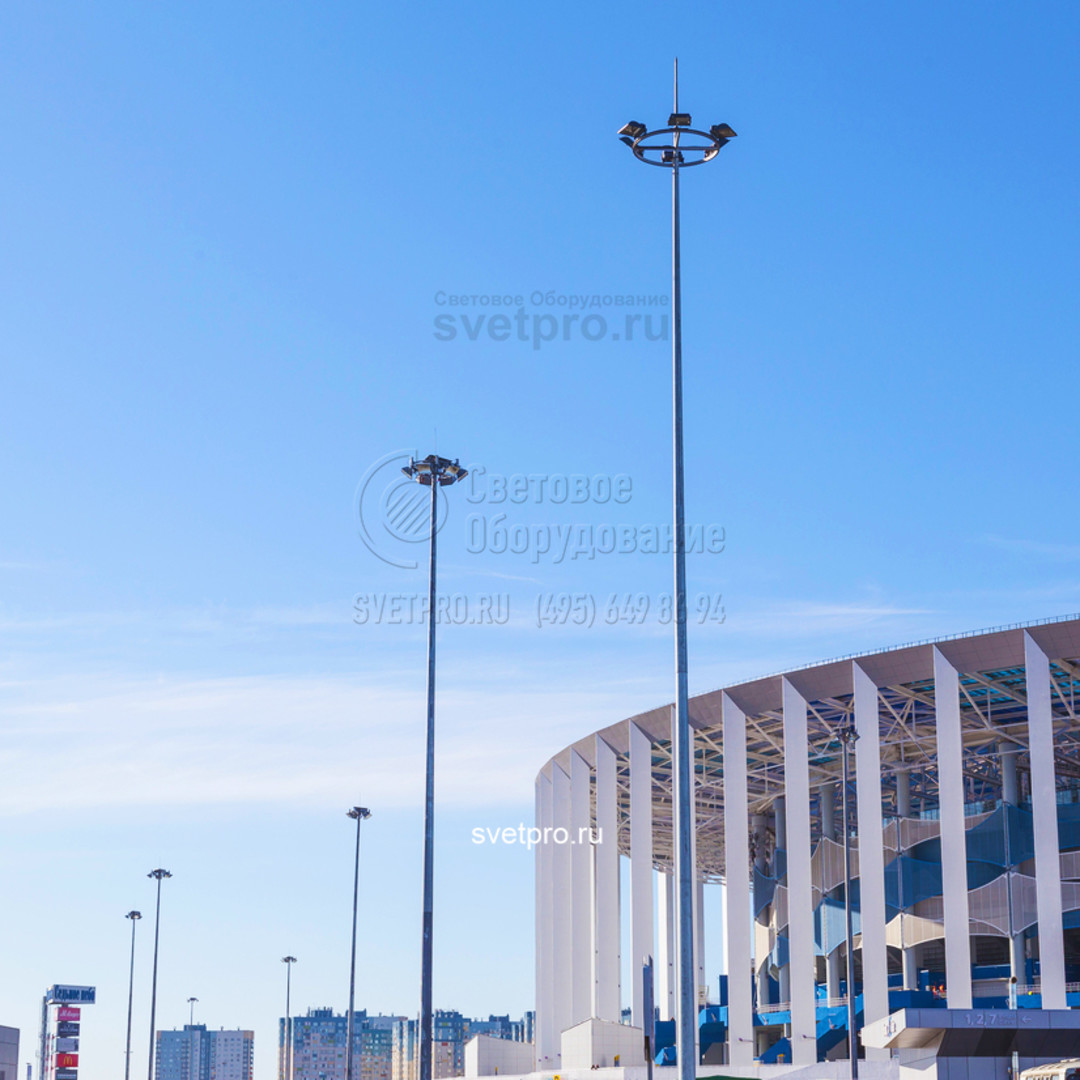

Мачты с мобильной короной на объектах

Перейти в галерею

Оставьте заявку на опоры или мачты освещения и наши менеджеры перезвонят Вам, подобрав оптимальный вариант

Мы свяжемся с вами в ближайшее время
Ответственный менеджер по запросу:
Александр Пайщиков +7(495)649-86-94 доб.104 a.p@svetpro.ru
Мы свяжемся с вами в ближайшее время
Ответственный менеджер:
Александр Пайщиков +7(495)649-86-94 доб.104 a.p@svetpro.ru
м
шт
+Дополнительные характеристики (показать)
Подвод кабеля:
Ответственный менеджер по запросу:
Александр Пайщиков
+7(495)649-86-94 доб.104
a.p@svetpro.ru

Особенности эксплуатации мачт с мобильной короной

Эксплуатационный комплект состоит:

  • из электродрели и опоры электродрели,
  • кронштейнов опоры рамы (3 шт.),
  • удлинителя трубчатого и кронштейна для его крепления,
  • переходного вала редуктора,
  • муфты предохранительной,
  • рукоятки для ручного подъема.

Применяемые лебедки имеют грузоподъемность от 250 до 800 (1000) кг. Диаметр рамы короны составляет от 1000 до 2350 (2500) мм. С применением кронштейнов одновременно устанавливается до 12 осветительных приборов. Их установка производится как симметрично, так и асимметрично.

При выборе высоты мачты с мобильной короной следует учитывать вес и габариты размещаемого оборудования, ветровой район эксплуатации конструкции и климатическую зону. При расчете размеров фундамента учитывается вес мачты и вес устанавливаемых осветительных приборов и дополнительного оборудования и характеристики грунта. Поверхность мачты и детали короны подвергаются антикоррозионной обработке, которая преимущественно выполняется методом горячего цинкования. Нанесенный защитный слой обеспечивает сохранность поверхности в течение 25–30 лет, не требуя повторной обработки. По заявке заказчика может быть нанесено лакокрасочное покрытие.

Область применения мачт с мобильной короной

Мачты с мобильной короной применяются для освещения дорог, автомобильных развязок, открытых производственных территорий и складов, портов, аэропортов, спортивных объектов со специальным покрытием и горнолыжных склонов. Обслуживание оборудования может производиться в период работы объектов, не требуя остановки транспорта или каких-либо иных ограничений передвижения. Отсутствие необходимости привлечения специализированного автотранспорта обеспечивает сохранность поверхности объекта освещения: естественного или искусственного газона и т.д. Мачты могут применяться для установки дополнительного оборудования, к примеру молниеприемников. В соответствиями с требованиями проектов освещения мачты могут комплектоваться световыми маячками – ЗОМ-ами.

Мачты с мобильной короной являются надежной и долговечной осветительной конструкцией, способствующей оптимальному распределению света, сохранности территорий и невмешательству в текущий процесс, свойственный объекту освещения.
