Особенности граненые и круглоконических опор освещения

Главная > Учебник светотехники > Опоры и мачты освещения > Особенности граненые и круглоконических опор освещения

Граненые и круглоконические опоры могут успешно использоваться в системе функционально-декоративного освещения городских территорий.

Стальные опоры широко применяются для размещения светильников и прожекторов при освещении различных территорий и объектов. Различают два основных вида стальных опор:

  • трубчатые
  • и конические.

Осветительные опоры конической формы изготовлены из стального проката толщиной от 3,0 мм. Коническая форма приобретается в результате сгибания листа и соединения кромок продольным швом. Ствол опоры может быть

  • круглоконическим
  • многогранным.

Многогранность обеспечивает дополнительную прочность и жесткость конструкции. В то же время круглоконические опоры имеют более декоративный внешний вид. Поверхность опор защищена от коррозии методом горячего цинкования, обеспечивающим сохранность в течение 25–30 лет. По заявке заказчика наносится лакокрасочное покрытие желаемого цвета. Опоры изготавливаются в типовых вариантах, возможно изготовление по индивидуальным параметрам.

Конструктивные особенности ствола

Установка светильников на опоры производится с применением кронштейнов. Фиксация кронштейнов к опоре осуществляется болтами (винтами), к приваренным к стволу восемью гайкам. Гайки приварены в два ряда: на расстоянии 50 и 250 мм от верхнего среза опоры. Подвод кабеля питания к несиловым опорам производится преимущественно внутренним способом через сквозное окно в подземной части опоры. Разделка кабеля и его обслуживание проводятся через смотровое окно (лючок), расположенное в нижней части опор. В лючке расположена планка для установки электрооборудования и болт заземления. Лючок может оснащаться козырьком, ограждающим от попадания воды. Воздушный подвод питания применен только у квартальных опор и других силовых опор. Ввод кабеля производится через отверстие в верхней части опоры диаметром не менее 30 мм. Болт заземления расположен в верхней части опоры.

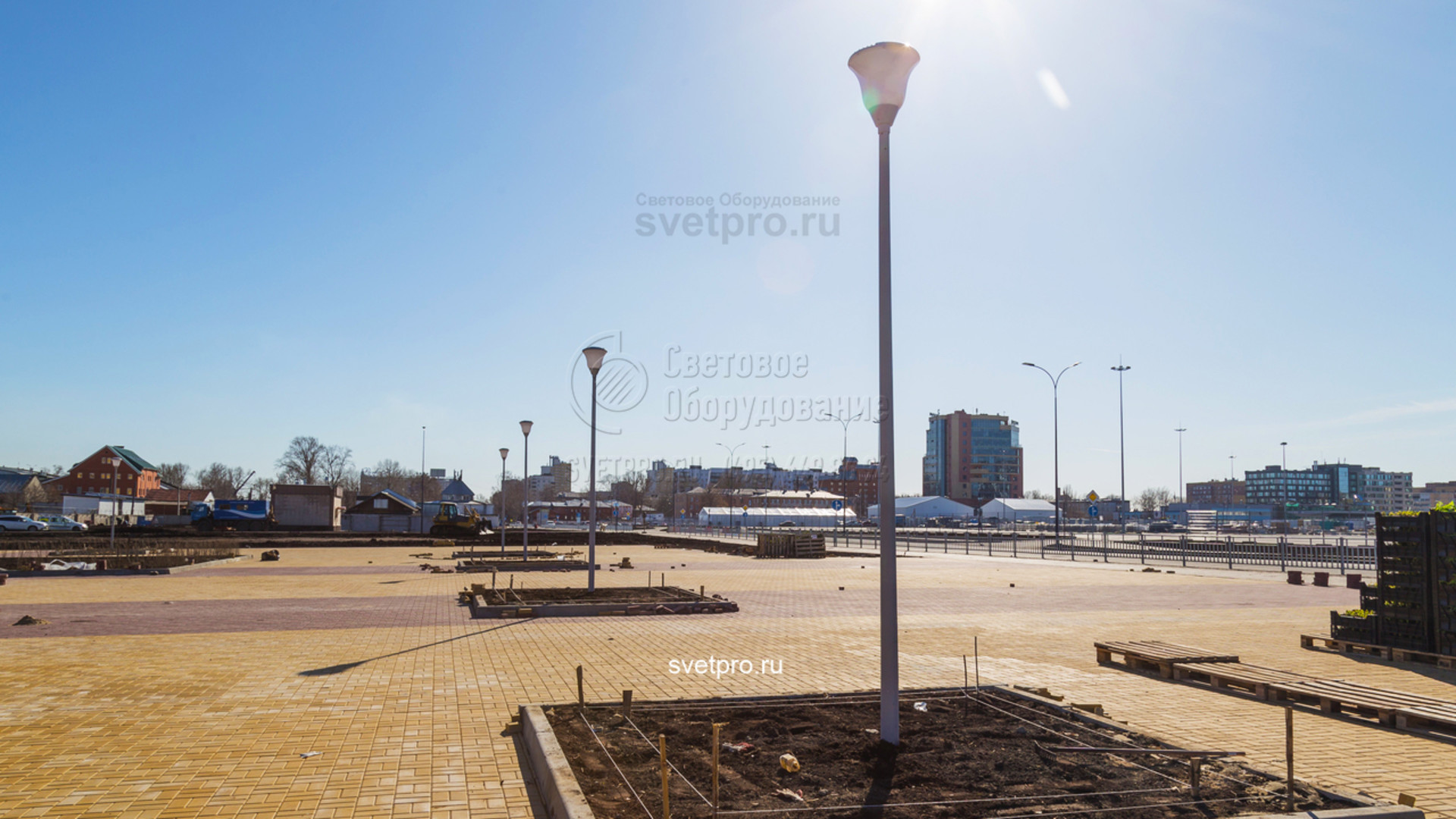

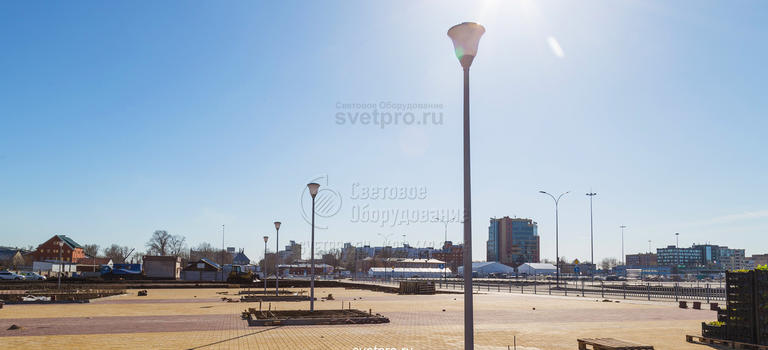

ОГК / НФГ Несиловые опоры освещения на объектах

Перейти в галерею

Оставьте заявку на опоры или мачты освещения и наши менеджеры перезвонят Вам, подобрав оптимальный вариант

Мы свяжемся с вами в ближайшее время
Ответственный менеджер по запросу:
Александр Пайщиков +7(495)649-86-94 доб.104 a.p@svetpro.ru
Мы свяжемся с вами в ближайшее время
Ответственный менеджер:
Александр Пайщиков +7(495)649-86-94 доб.104 a.p@svetpro.ru
м
шт
+Дополнительные характеристики (показать)
Подвод кабеля:
Ответственный менеджер по запросу:
Александр Пайщиков
+7(495)649-86-94 доб.104
a.p@svetpro.ru

Способы установки опор

При установке несиловых осветительных опор применяется фланцевый, а для некоторых типов опор и вкапываемый способ установки. При фланцевом способе установки фланец опоры соединяется с закладным элементом фундамента. Параметры фундамента зависят от типа опоры, параметров грунта и ветровой зоны эксплуатации. Тип закладного элемента – ЗФ – указывается для конкретного типа опор. Параметры закладного элемента соответствуют установочным параметрам фланца - подпятника опоры. Глубина закладной детали определяется параметрами опор и составляет от 1,0 до 3,0 метра. При установке некоторых типов опор может применяться выносная консоль. Прямостоечный вариант установки производится вкапыванием опоры в грунт на глубину от одного до трех метров. Несиловые осветительные опоры в верхней части воспринимают усилие от 40 до 150 кг. Квартальные опоры – до 337 кг. Высота конических опор составляет от трех до 25 метров. Размер верхнего диаметра от 60 до 124 мм, нижний диаметр – 96–456 мм. Несиловые конусные опоры типа: НФК (НПК), НФГ (НПГ), ОГК, ОКК применяются для освещения жилых кварталов, коттеджных поселков, пешеходных зон, аллей, улиц, дорог, развязок, АЗС. Опоры ОГКК – для освещения жилых кварталов, пешеходных зон, аллей, бульваров. Квартальные опоры включают в себя анкерные и угловые опоры. Угол поворота угловых опор составляет от 0 до 90о и от 90 до 135о.

Способы доступа для обслуживания ОП

Для обслуживания осветительного оборудования, установленного на опорах данных типов, необходимо применение специальной техники. В труднодоступных местах, где применение техники невозможно или затруднено: горнолыжные склоны, теннисные корты, спортивные площадки, в том числе для гольфа, а также для освещения перронов, сортировочных станций применяются складывающиеся опоры П-ФГ или ОГКС. Данный тип опор состоит из подвижной и неподвижной части, в месте соединения которых расположен поворотный (шарнирный) механизм. Опускание верхней части опор ОГКС осуществляется за счет применения балансира, вес которого на 2 кг больше веса верхней части опоры, с установочным осветительным оборудованием. Для управления балансиром применяется нейлоновый шнур. Опускание верхней части опор П-ФГ производится благодаря особой конструкции без значимого усилия. Складывающиеся опоры могут обслуживаться одним электромонтажником.

При производстве конических опор освещения расход металла значительно ниже, чем при производстве аналогичных ступенчатых (трубчатых) опор. Доставка и установка конических опор требует применения транспорта с меньшей грузоподъемностью. Конические осветительные опоры прочны, универсальны, эстетичны, долговечны.

Производители металлических опор стремятся к расширению диапазона их использования. Внимание уделяется не только форме, выбору материалов и антикоррозионного покрытия, но и антивандальной защите, а также удобству работы обслуживающего персонала.
